일정한 하중 스프링 지지대 또는 일정한 힘 지지대라고도 하는 일정한 스프링 행거는 파이프의 전체 이동 범위에 걸쳐 거의 균일한 지지력을 제공합니다. 이 장치는 가변 스프링 지지대가 과도한 하중 변화를 유발하고 연결된 장비 및 배관에 원치 않는 응력을 전달하는 상당한 수직 열 변위를 경험하는 배관 시스템용으로 특별히 설계되었습니다.
~에양저우 Tianshun 파이프라인 기술, 우리는 고품질 압축 스프링과 결합된 입증된 크랭크 연결 로드 메커니즘을 사용하여 고정 스프링 행거를 제조합니다. 이 설계는 전체 스트로크에 걸쳐 주축 주위의 부하 토크와 스프링 토크의 균형을 유지하여 부하 편차를 표준 ±5% 이내, 고정밀 구성의 경우 ±3% 이내로 유지합니다. 각 어셈블리는 건설 잔해 및 환경 오염 물질로부터 내부 구성 요소를 보호하는 보호 케이스에 보관되어 지지대의 서비스 수명 동안 유지 관리 위험을 줄입니다.
| 상수 스프링 행거 사양표 | 예 |

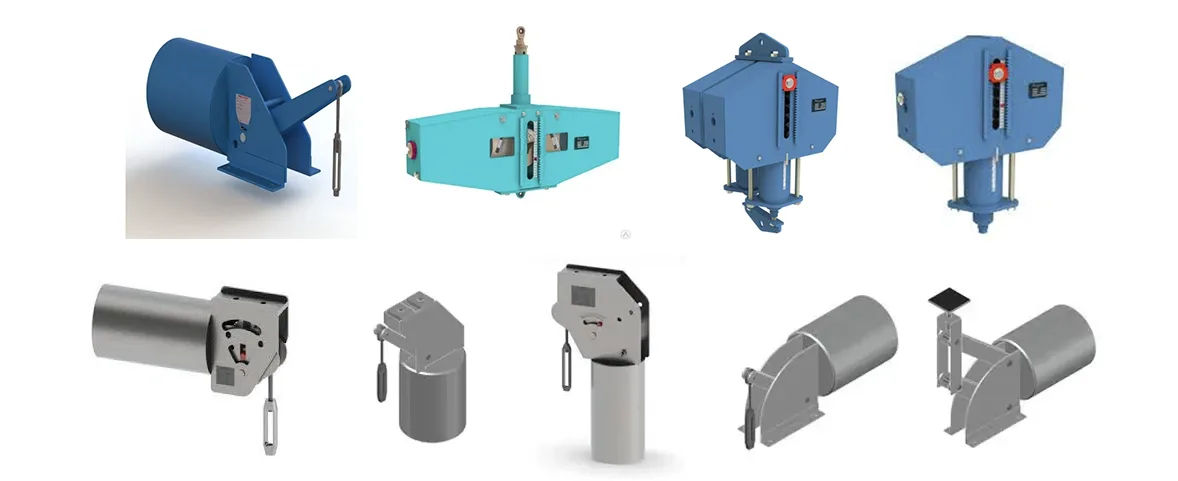

| 모델/시리즈 | PH, LH, 캘리포니아, CS, TH |
| 부하 용량(작동) | 0.1kN - 500kN |
| 총 여행 | 50mm, 100mm, 200mm, 400mm |
| 실제 여행 | 최대 600mm |
| 부하편차(공차) | ±5%(표준) / ±3%(고정밀) |

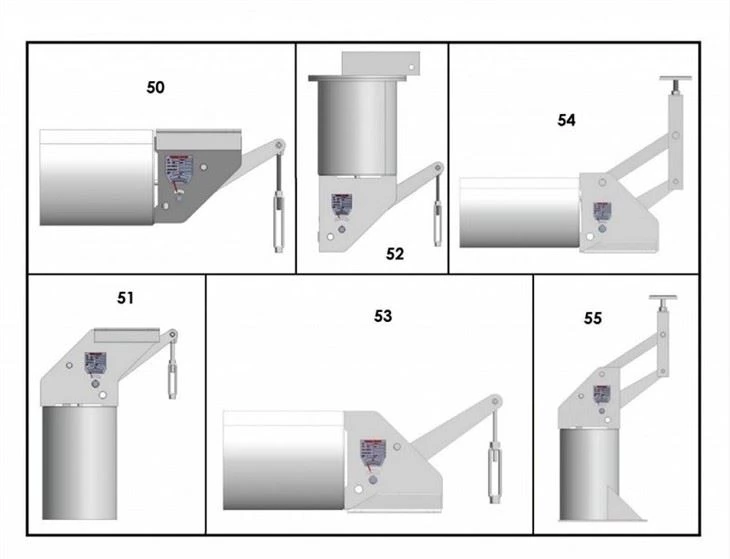

| 설치 위치 | 수평 / 수직 |
| 하우징 마감 | 용융 아연 도금 / 에폭시 |
| 작동 온도. | -20°C ~ +80°C(주변) |
| 스프링 코일 재질 | 60Si2Mn / 50CrVA |
| 부하 조정 범위 | ±10%(필드 조정) |
우리의지속적인 스프링 지원포트폴리오는 0.1kN ~ 500kN의 작업 하중 범위를 포괄하며 표준 이동 옵션은 50mm, 100mm, 200mm 및 400mm이며 맞춤형 이동은 최대 600mm까지 가능합니다. 표준 시리즈에는 PH, LH, CA, CS, TH 모델이 포함되며 수평 및 수직 설치에 모두 적합합니다. 스프링 코일은 60Si2Mn 또는 50CrVA 합금강으로 제조되며 하우징은 -20°C ~ +80°C의 주변 작동 온도에 맞게 용융 아연 도금 또는 에폭시 코팅으로 마감됩니다.
모든 고정 스프링 행거는 고객이 지정한 하중과 냉/온 위치로 공장에서 사전 설정되어 있으며, 과도한 이동을 방지하기 위해 상한 및 하한 이동 제한 정지 장치가 장착되어 있습니다. 명확하게 보이는 이동 스케일과 부하 조정 다이얼을 통해 정격 부하의 ±10% 내에서 현장 미세 조정이 가능하며 일부 구성은 2% 증분으로 최대 ±20%까지 조정 가능합니다. 공장에서 빨간색 사전 설정 핀이 설치되어 수압 테스트 및 산성 세척 중에 지지대를 잠그고 시스템 시운전 시 제거하기 전에 정격 부하의 최대 2배를 견딜 수 있습니다.
모든 일정 하중 스프링 지지대는 GB/T 17116.1/.2/.3 및 NB/T 47039를 준수하여 설계 및 제조되었으며 MSS SP-58, ASME B31.1/B31.3, EN 13480-3, VGB-R 510 L 및 JIS B 8501을 포함한 국제 표준으로 완전히 변환 가능합니다. 숙련된 파이프 지지대 제조업체로서 당사는 또한 기반으로 완전히 맞춤형 일정한 하중 지지대를 생산합니다. 고객 도면 및 프로젝트별 매개변수에 대한 정보입니다.

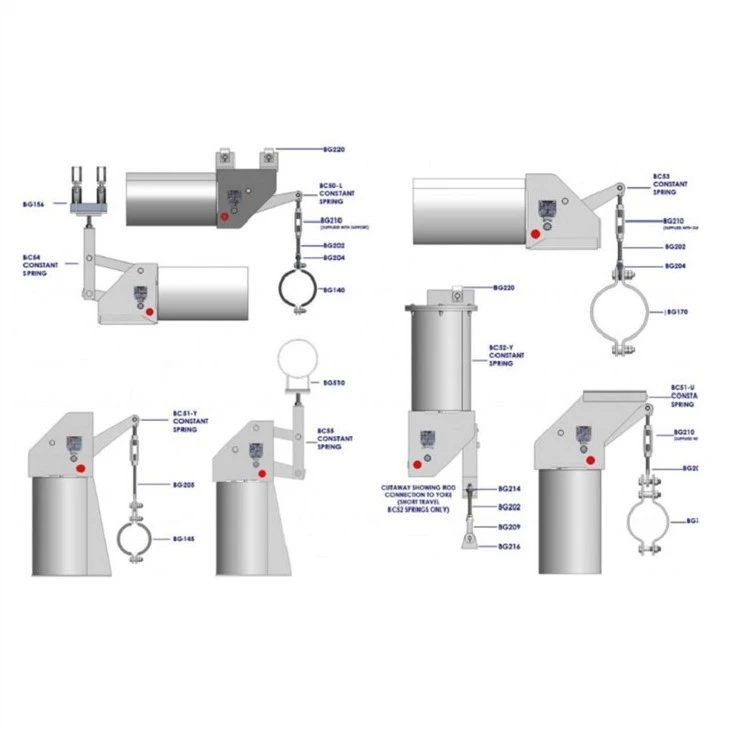

일정한 스프링 행거는 부하 일관성이 협상 불가능한 배관 시스템에 지정됩니다. 일반적인 설치에는 화력 발전소, 원자력 발전소, 정유소, LNG 및 LPG 터미널, 지역 난방 네트워크, 석유화학 및 제약 공장의 고온 공정 라인이 포함됩니다. 이는 동일한 파이프라인의 가변 스프링 지지대와 함께 배치되는 경우가 많습니다. 즉, 변위가 높은 노드의 고정 장치와 열 이동이 더 작은 위치의 가변 스프링 행거입니다.
고정 스프링 행거 외에도 당사의 전체 파이프 지지 포트폴리오에는 가변 스프링 지지대, 견고한 행거, 파이프 슈 지지대, 사전 절연된 파이프 지지대 및 동적 부하 제어를 위한 유압 스너버가 포함됩니다. 열 이동 보상이 필요한 프로젝트의 경우 당사는 지원 시스템과 통합되어 완벽한 파이프라인 솔루션을 구성하는 금속 벨로우즈 확장 조인트, 고무 확장 조인트 및 패브릭 확장 조인트도 공급합니다.
모든 지원은 ISO 9001:2015 품질 관리 시스템과 필요한 경우 ASME 및 API 표준 준수를 바탕으로 배송 전에 완전한 내부 테스트를 거칩니다. 고객은 문의부터 설치까지 전담 기술 지원을 받고, 모든 견적에 대한 24시간 응답, 애프터 서비스의 일환으로 현장 부하 조정 안내를 받습니다. 45개국 프로젝트를 위한 파이프 지지대 및 신축 조인트를 14년 넘게 제조해온 당사는 전 세계 EPC 계약업체 및 최종 사용자를 위해 표준 카탈로그 장치와 완전히 엔지니어링된 맞춤형 솔루션을 모두 공급합니다.
고정 스프링 행거와 가변 스프링 지지대의 차이점은 무엇입니까?
가변 스프링 지지대는 스프링 압축 또는 확장으로 인해 파이프가 수직으로 이동할 때 다양한 반력을 발휘합니다. 고정 스프링 행거는 크랭크 연결 로드 메커니즘을 사용하여 전체 이동 범위에 걸쳐 거의 균일한 지지력을 유지합니다. 경험에 따르면 열 변위가 50mm를 초과하거나 부하 변동이 펌프, 터빈 또는 기타 민감한 장비에 응력이 전달되는 것을 방지하기 위해 6% 미만으로 유지되어야 하는 경우 상수 단위가 지정됩니다.
일정한 스프링 지지대에서 ±5% 하중 편차는 무엇을 의미합니까?
하중 편차는 작업 이동 내 임의 지점에서 실제 지지력과 공칭 정격 하중 사이의 최대 백분율 차이입니다. 당사의 표준 고정 스프링 행거는 대부분의 산업용 배관 요구 사항을 충족하는 ±5% 이내의 편차를 유지합니다. 원자력 또는 고정밀 프로세스 라인과 같은 중요한 응용 분야의 경우 ±3% 편차의 고정밀 장치를 제공합니다.
빨간색 사전 설정 핀은 언제 제거해야 합니까?
사전 설정된 핀은 초기 설치 위치에서 행거를 잠그기 위해 공장에서 설치되므로 스프링 어셈블리를 압축하거나 확장하지 않고도 정수압 테스트 및 파이프 산세척을 완료할 수 있습니다. 시스템을 가동하기 전, 일반적으로 수압 테스트 및 시운전 전 점검이 완료된 후 제거해야 합니다. 당사의 표준 핀은 테스트 중에 정격 부하의 최대 2배까지 견딜 수 있습니다. 귀하의 프로젝트에 더 높은 안전 마진이 필요한 경우 알려주십시오.
설치 후 현장에서 하중 조절이 가능한가요?
예. 각 고정 스프링 행거에는 하중 조정 나사와 보정된 다이얼이 장착되어 있습니다. 나사를 돌리면 사전 설정 부하가 2% 증분으로 증가하거나 감소하며, 총 조정 범위는 표준 장치에서 ±10%(선택한 구성에서 최대 ±20%)입니다. 이를 통해 설계 조건과 실제 현장 설치 간의 사소한 차이를 보완할 수 있는 미세 조정이 가능합니다.
귀하의 고정 스프링 행거는 어떤 표준을 따르나요?
당사의 표준 범위는 GB/T 17116.1/.2/.3 및 NB/T 47039에 따라 설계되었으며 MSS SP-58, ASME B31.1, ASME B31.3, EN 13480-3, VGB-R 510 L 및 JIS B 8501을 사용하여 치수 및 성능 변환이 가능합니다. 또한 귀하의 프로젝트 도면 및 사양에 대한 완전한 맞춤형 지원을 제조할 수도 있습니다.
전형적인 리드타임은 무엇입니까?
표준 카탈로그 고정 스프링 행거는 일반적으로 수량과 시리즈에 따라 영업일 기준 15~25일 이내에 배송됩니다. 맞춤형 엔지니어링 장치에는 추가 엔지니어링 및 확인 시간이 필요합니다. 요청 시 긴급 배송이 가능하며, 주문 시 사전 동의를 받거나 예정된 배송 날짜 최소 20일 이전에 가능합니다.
