산업용 파이프라인 열팽창 및 하중 지지를 위한 견고한 스프링 지지대

우리는 스프링 서포트를 만들어 왔습니다.천순벌써 14년째. 배관 시스템에서 가장 화려한 부분은 아니지만 화력 발전소가 가동되거나 LNG 라인이 냉각될 때 무거운 작업을 조용히 수행하는 구성 요소입니다. 우리 주문의 70% 이상이 반복 고객(EPC, 엔지니어링 회사, 나머지를 시도하고 우리를 고수하는 공장 소유자)으로부터 나옵니다. 우리의 스프링 지원은 중동 정유소부터 동남아시아 화학 공장까지 45개국 이상에서 진행되고 있습니다.

스프링 지지대를 지정할 때 첫 번째 실제 결정은 두 가지 유형 사이에서 이루어집니다. 파이프 움직임이 적당하고 약간의 하중 변동이 허용되는 경우가변 스프링 지지대작업을 잘 수행하고 비용을 절감하십시오. 증기 터빈이나 압축기 노즐과 같은 연결된 장비가 많은 부하 변화를 견딜 수 없는 경우 다음이 필요합니다.일정한 봄 지원. 전체 이동 범위에 걸쳐 거의 균일한 지지력을 유지합니다. 우리 엔지니어들은 추측이 아닌 응력 분석 데이터를 기반으로 올바른 유형을 선택할 수 있도록 도와드립니다.

실제 배관 시스템에서 스프링 지지대가 작동하는 방식

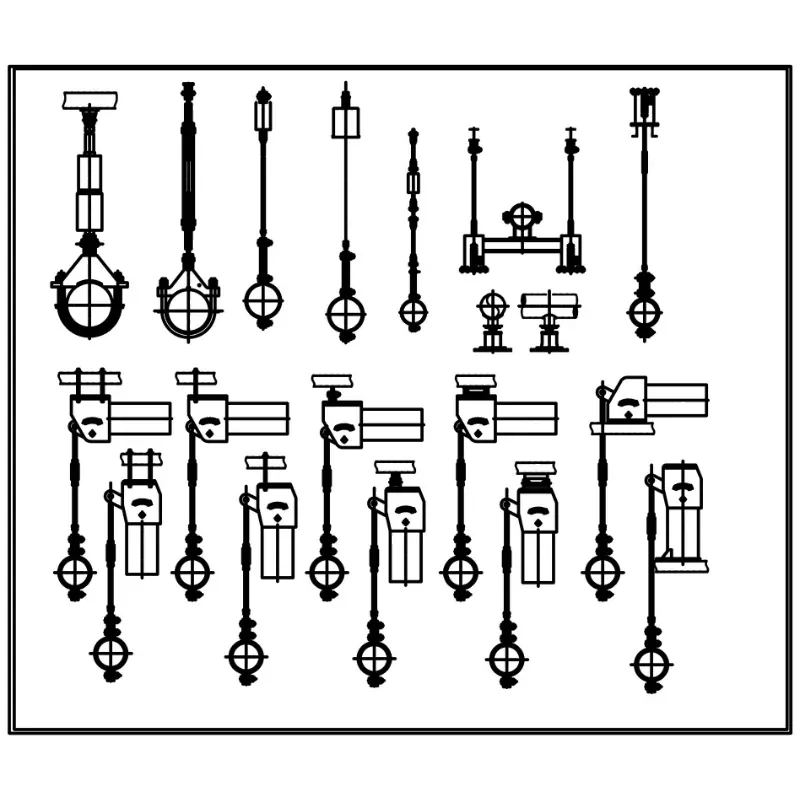

Spring 지원은 단독으로 작동하지 않습니다. 그들은 거의 항상 더 큰 지원 계약의 일부입니다. 일반적인 설정에는 무게를 지탱하는 견고한 파이프 지지대 또는 파이프 슈가 포함되며, 스프링 장치는 수직 열 운동을 처리합니다. 콜드 라인을 지지해야 하는 경우, 우리는 종종 스프링 어셈블리를 사전 절연된 파이프 지지대와 결합하여 지지점에 결로 및 얼음 축적을 방지합니다. 많은 고객들이 이를 다른 이름(스프링 행거)으로 부르기도 합니다. 특히 장치가 상단 장착형 행거 유형인 경우 더욱 그렇습니다. 동일한 제품군, 단지 장착 스타일만 다를 뿐입니다.

우리가 사용하는 재료

우리는 원자재에 대해 함부로 판단하지 않습니다. 모든 배치에는 공장 인증서가 함께 제공되며 검사 팀과 전체 추적성을 공유하게 되어 기쁘게 생각합니다.

모든 재료는 승인된 중국 철강 공장에서 공급됩니다. 귀하의 프로젝트에 듀플렉스 스테인리스 또는 내열 합금과 같은 특정 등급이 필요한 경우 알려주시기 바랍니다.

우리가 따르는 표준

우리는 기본적으로 다음 표준에 따라 제조하며 요청 시 다른 표준에 맞게 조정할 수 있습니다.

ASME B31.3 – 공정 배관

ANSI/MSS SP-58 – 파이프 지지대 및 행거

GB/T 17116 – 파이프 지지대에 대한 중국 표준

DIN, JIS 또는 프로젝트별 사양에도 사용 가능

우리 공장은 ISO 9001:2015 인증을 보유하고 있으며 모든 배송에 대해 완전한 EN 10204 3.1 재료 인증을 생성합니다.

고객이 자주 묻는 질문

Q1: 변수 또는 상수 — 어떻게 결정합니까?

파이프 변위가 크지 않고 하중 변동(예: 10~25%)이 괜찮다면 가변 스프링 지지대가 잘 작동하고 비용도 저렴합니다. 부착된 장비의 허용 노즐 부하가 엄격할 경우(터빈 입구, 압축기 연결 또는 원자로 배관에서 일반적으로) 일정한 스프링 지지대를 사용하십시오. 응력 등축성 또는 변위 데이터를 보내주시면 적합한 모델을 추천해 드립니다. 이에 대한 비용은 무료입니다.

Q2: 어떤 적재 용량과 이동 범위를 제공할 수 있습니까?

가변 스프링 지지대의 경우 당사의 표준 범위는 단위당 수백 킬로그램에서 최대 20미터톤 이상까지 포괄합니다. 벽이 두꺼운 라인의 경우 일정한 스프링 지지대가 30톤을 훨씬 넘을 수 있습니다. 이동 거리: 일반적으로 가변 단위의 경우 0~150mm, 상수 유형의 경우 최대 300mm 이상입니다. 맞춤형 이동 범위와 하중 설정은 우리에게 일상적인 일입니다.

Q3: 배송은 얼마나 걸리나요?

재고 및 반제품 부품: 20~25일. 완전 맞춤형 주문: 30~40일. 프로젝트 일정이 빡빡한 경우 일찍 영업팀에 문의하세요. 중요한 기한을 맞추기 위해 생산 슬롯을 재배치할 수 있는 경우가 많습니다.

Q4: 수출용 포장은 어떻게 합니까?

더 작은 단위는 훈증 소독된 나무 상자에 들어갑니다. 더 큰 조립품은 방수 포장으로 강철 팔레트나 용접 프레임에 볼트로 고정됩니다. 우리는 중동, 동남아시아, 유럽, 남미의 항구로 정기적으로 배송합니다. 지난 3년 동안 배송 손상 배상 청구가 단 한 건도 없었습니다.

Q5: 프로젝트 참고자료를 보여주실 수 있나요?

예. 우리는 중동의 복합화력 발전소, 인도네시아의 니켈 처리 시설, 브라질의 화학 공장, 중국 원자력 프로젝트의 기존 아일랜드 배관에 스프링 지지대와 전체 파이프 행거 패키지를 공급했습니다. 귀하의 분야에 맞는 참고 목록을 원하시면 당사에 문의하십시오.

배송 전 테스트

양저우 공장을 떠나는 모든 봄 지원은 다음 점검을 거칩니다.

육안 및 치수 검사

스프링이 없는 높이 및 강성 샘플링

전체 부하 사전 압축 및 복구 테스트

여행 규모 교정

하중 대 변위 곡선 검증

배송 봉투 안에 테스트 보고서와 재료 인증서를 첨부합니다. 계약서에서 요구하는 경우 SGS, BV 또는 TÜV의 제3자 증인 검사가 가능합니다.

여기서는 맞춤화가 표준입니다

우리 주문의 약 절반은 표준 부품 번호가 아닌 고객 도면이나 설계 조건 세트로 시작됩니다. 견적을 받으려면 다음 사항만 알려주시면 됩니다.

장착 유형: 상단 걸이 또는 베이스 지지대

핫 로드 및 콜드 로드

예상되는 파이프 이동(위 또는 아래)

연결 세부정보 또는 나만의 그림

수량

특수 코팅, 스테인리스 하드웨어, 고온 스프링 소재, 비표준 하우징 크기 등 나머지 부분은 모두 저희가 처리해 드리겠습니다.

우리가 보는 방식

스프링 지원은 로켓 과학이 아니지만 올바르게 수행되어야 합니다. 잘 만들어진 스프링 어셈블리는 15~20년 동안 조용히 유지됩니다. 불량한 부분은 몇 달 안에 균열이 생긴 용접부나 처진 선으로 나타납니다. Tianshun에서는 마치 우리 공장에 설치하는 것처럼 이러한 제품을 만듭니다. 즉, 재료에 대한 지름길도 없고, 테스트를 건너뛰지도 않으며, 납품 시 마지막 순간에 예상치 못한 일도 발생하지 않습니다.

다음 프로젝트에 스프링 지지대, 스프링 행거, 고정 스프링 지지대 또는 사전 단열 파이프 슈즈가 필요한 경우 요구 사항을 보내주세요. 우리는 공정한 공장 가격과 실제로 이해가 되는 기술 제안을 제공할 것입니다. 양저우에 있는 당사 공장을 방문하셔도 좋습니다. 방문 시기를 알려주시기 바랍니다.
