증기 파이프라인은 시작 및 종료 단계에서 급격한 온도 차이를 경험하며, 고온 매체는 상당한 열 신장 변위를 생성합니다. 파이프라인 자중, 매체 중량 및 변동 하중이 동시에 작용합니다. 일반 가변 스프링 지지대는 내압력과 내열성이 부족합니다. 장기간 작동하면 스프링 이완, 하중 편차 및 하우징 변형이 쉽게 발생하여 파이프라인 연결부가 찢어지고 단위 부하가 감소하거나 가동 중단될 수 있습니다.
증기 파이프 가변 스프링 지지대는 증기 서비스용으로 맞춤 설계되어 화력 발전, 지역 난방 및 석유화학 플랜트에서 증기 파이프라인의 장기간 연속 작동에 대한 요구 사항을 충족합니다. 2012년 생산을 시작한 이래로 우리는 대규모 증기 프로젝트에 400세트 이상의 지원을 공급했으며, 현장에서 가장 긴 서비스 수명은 13년에 이릅니다.
| 가변 스프링 행거 사양표 | 예 |
| 행거 종류/구성 | 유형 A, B, C, D, E, F, G |
| 스프링 크기 / 번호 | 0호~22호 |
| 여행 범위 | 30mm, 60mm, 90mm, 120mm 180mm |
| 작동 부하 | 0.2kN - 400kN |
| 설치된 부하(냉간 부하) | kN/kgf |
| 작동 부하(핫 부하) | kN/kgf |
| 이동 방향 | 상향 / 하향 |
| 변동성(%) | ≤ 25%(표준) |
| 표면 처리 | 용융 갈브/페인팅 |
| 하우징 재질 | 탄소강(Q235/Q355) |

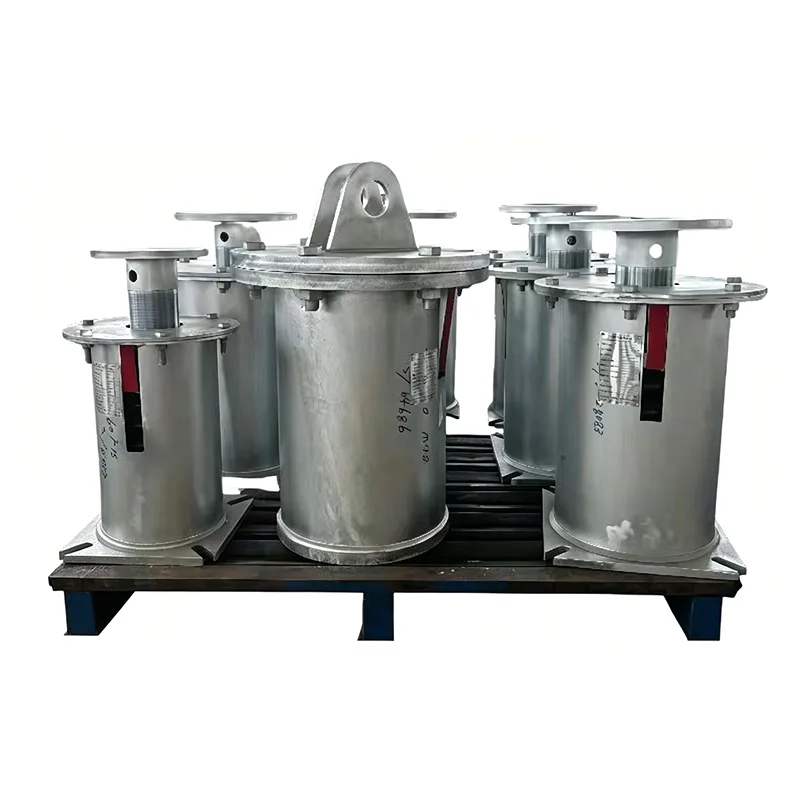

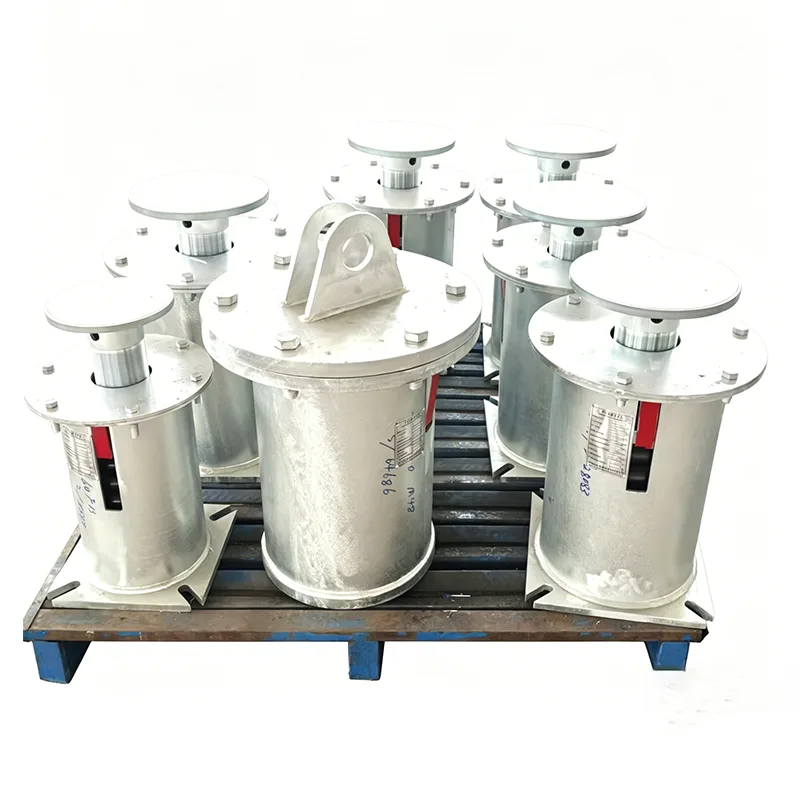

증기 파이프 가변 스프링 지지대는 상단 지지형과 하단 지지형의 두 가지 구조 유형으로 제공됩니다. 탄성 스프링 변형을 통해 수직 파이프라인 열 변위를 상쇄하여 편향 범위 내에서 안정적으로 제어된 부하 변동을 제공합니다.
모든 구성 요소는 고온 조건에 적합한 재료로 제작됩니다.
1. 고온 합금 압축 스프링
2.두꺼워진 압력 베어링 하우징
3. 내열성 조정 나사 막대
4. 금속 변위 스케일 플레이트
5. 고강도 단조 리프팅 러그 및 베이스
6. 이중 풀림 방지 잠금 어셈블리
설치 부하는 공장에서 사전 보정되어 있습니다. 온도가 상승함에 따라 파이프라인이 팽창하면 스프링이 동시에 팽창 및 수축하여 파이프라인 하중을 고르게 유지하고 용접 이음새와 장비 노즐의 응력을 낮춥니다.
증기 파이프 가변 스프링 지지대의 실제 작동 조건과 일치하도록 증기 온도에 따라 세 가지 재료 구성이 분류됩니다.
|
운영 등급 |
미디어 온도 |
스프링 소재 |
하우징 재질 |
표면 보호 공정 |
|
저온 증기 |
≤300℃ |
60Si2MnA |
Q345B |
고온 저항성 에폭시 프라이머 + 탑코트 |
|
중온증기 |
300℃~450℃ |
50CrVA |
16MnR |
샌드블라스팅과 두꺼운 고온 저항 코팅 |
|
고온과열증기 |
450℃~550℃ |
고온 Cr-V 합금 |
304 스테인레스 스틸 클래드 플레이트 |
일체형 고온 패시베이션 및 스프레이 |
모든 원자재에는 자격을 갖춘 철강 공장의 원본 밀 MTC 인증서가 함께 제공됩니다. 모든 철강 배치는 분광학, 인장 테스트, 충격 테스트 등 세 가지 재검사를 거칩니다. EEAT 감사 요구 사항을 충족하기 위해 전체 문서 추적성이 유지됩니다.
|
모델 코드 |
정격하중(kN) |
표준 열변형(mm) |
일치하는 증기 파이프 공칭 직경 |
적용 가능한 표준 |
|
SPVS-50 |
0.3~25 |
50, 80 |
DN25~DN150 |
GB/T 17116, HG 20644 |
|
SPVS-120 |
25~120 |
120, 150 |
DN200~DN400 |
ASME B31.1 화력 코드 |
|
SPVS-200 |
120~350 |
150, 200 |
DN450~DN800 대구경 주증기배관 |
DL/T 발전소 지원 표준 |
증기 파이프 가변 스프링 지지대는 주로 주요 증기 라인에 배치됩니다.
▶ 석탄 화력 및 가스 화력 발전소의 주 증기, 재열 증기 및 급수 파이프라인
▶ 정제소의 용광로 및 분해 장치용 고온 증기 전송 라인
▶ 대규모 도시 지역난방을 위한 1차 고온 증기망
▶ 바이오매스 및 폐기물 에너지 발전소의 증기 생성 파이프라인
▶ 화학 단지의 열 교환 스테이션 및 증기 분배 헤더
국내외 벤치마크 프로젝트에 대한 대량 공급 기록이 존재합니다. 과거 프로젝트 계약서, 현장 완료 사진, 발주처 승인 문서를 제공하여 EEAT의 권위 있는 검증을 강화할 수 있습니다.
모든 증기 파이프 가변 스프링 지지대는 건너뛰는 절차 없이 6가지 폐쇄 루프 품질 검사 단계를 통과합니다.
1.원료의 물리적, 화학적 재검사 부적합 재고에 대한 전체 배치 거부
2.CNC 스프링 코일링 + 다단계 고온 안정화 열처리
3. 인증된 용접공에 의해 수행되는 하우징 용접 중요한 용접부에 대한 100% 침투 테스트
4. 완성된 각 장치에 대한 전체 행정 하중 압축 교정
5. 고온 페인트 시스템의 코팅 두께 및 접착력 테스트
6. 포장 전 외관, 치수 및 표시에 대한 최종 검사. 완전한 배송 문서 패키지 제공(재료 인증서, 테스트 보고서, 적합성 인증서)
공장은 ISO 9001 품질 시스템 인증 및 CE 압력 장비 인증을 보유하고 있습니다. 공개 검증을 위해 자격 서류가 제공됩니다.
▶ 적절한 증기 파이프 가변 스프링 지지 모델과 정확히 일치하는 무료 파이프라인 응력 계산
▶ 비표준 치수 및 특수 고온 조건에 대한 맞춤형 제작
▶ 인양, 부하 시운전 및 잠금 탭 제거를 안내하기 위한 현장 엔지니어 참석
▶ 12개월 전체 제품 보증; 보증 기간 내 부하 이상 또는 구성 요소 결함에 대한 무료 교체
▶ 장기 예비 부품 재고 및 24시간 온라인 기술 지원
Q: 과열 증기 파이프라인에 이 지원을 장기간 사용할 수 있습니까?
A: Cr-V 합금 스프링과 스테인리스강 클래드 플레이트 하우징이 있는 증기 파이프 가변 스프링 지지 변형을 선택하십시오. 테스트 결과 550℃ 연속 작동 시 성능 저하가 없는 것으로 확인되었으며, 이 제품은 여러 1,000MW 발전 장치에서 장기간 사용되는 것으로 나타났습니다.
Q: 각 세트에는 어떤 승인 서류가 제공되나요?
A: 각 장치 세트에는 원자재 밀 테스트 인증서, 스프링 하중 테스트 시트, 용접 검사 보고서 및 제품 적합성 인증서가 포함됩니다. 제3자 기관의 재검사가 지원됩니다.
Q: 이 제품이 기존 파이프라인 개조 중에 구식 스프링 지지대를 직접 대체할 수 있습니까?
A: 치수는 통일된 국가 표준 사양을 따릅니다. 장착 리프팅 지점과 나사 막대 크기는 서로 바꿔 사용할 수 있습니다. 광범위한 토목 기초 수정 없이 하중 및 처짐 매개변수를 확인한 후 직접 교체가 가능합니다.
