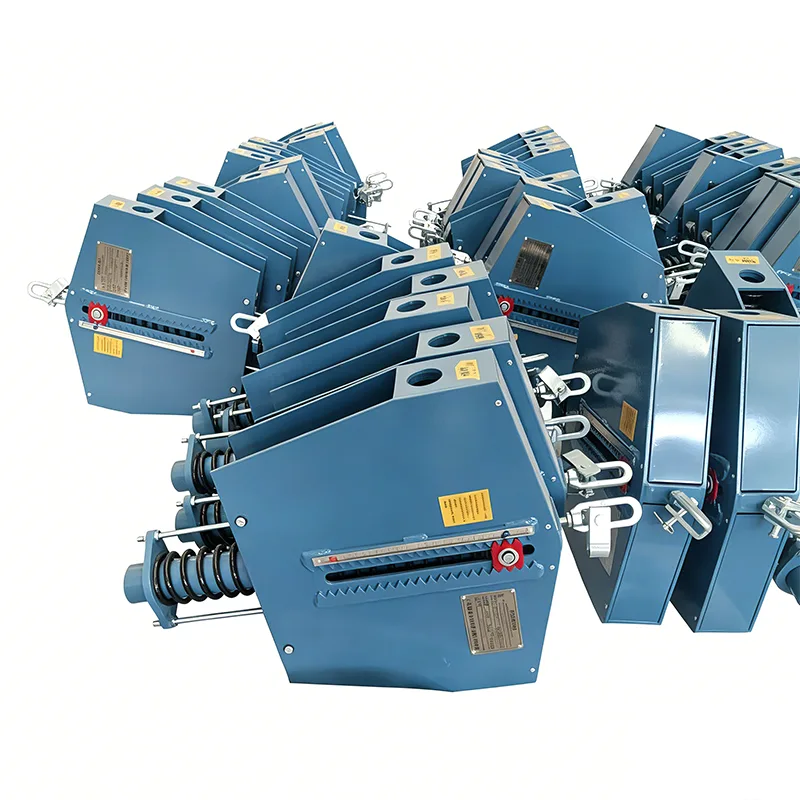

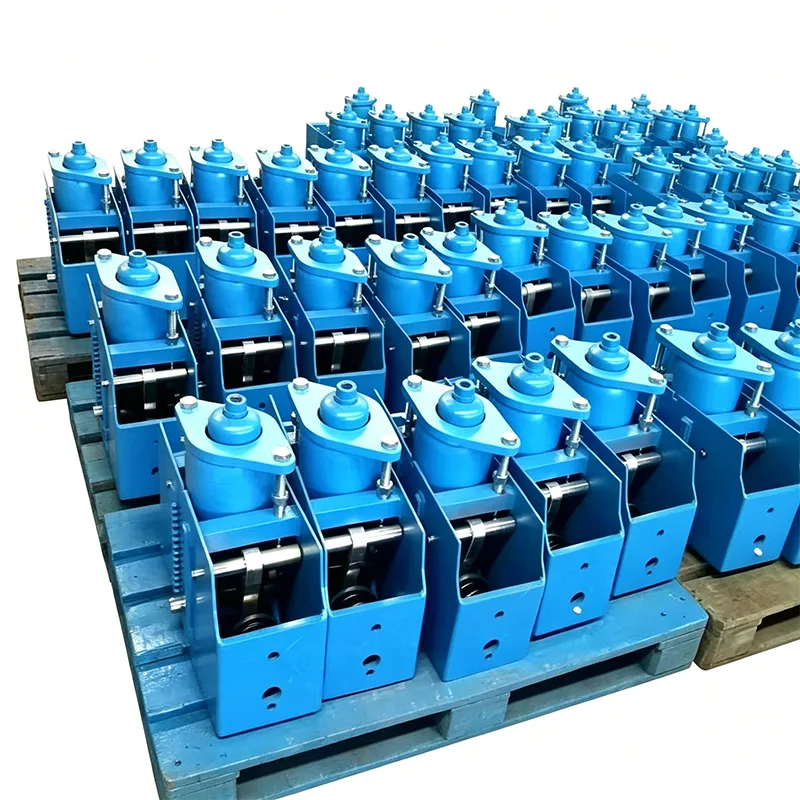

증기 파이프 상수 스프링 지지대

Yangzhou Tianshun Piping은 파이프 지지대 생산에 대한 풍부한 산업 경험과 엄격한 다단계 품질 관리를 보유하고 있습니다. 전문 공급업체로서 신뢰할 수 있는 스팀 파이프 상수 스프링 지지대를 생산하고 있습니다. 낮은 하중 편차로 안정적인 지지력을 유지하여 고온 증기관의 열변위 및 응력 문제를 해결한 제품입니다. 맞춤형 처리를 지원하고 주류 국제 산업 표준을 충족합니다.

문의 보내기

제품 설명

증기 파이프라인은 작동 중에 상당한 열 변위를 생성하며 부하 변화에 매우 민감합니다. 파이프라인 온도가 주변 온도에서 작동 온도로 상승하면 수 cm에서 수십 cm 범위의 수직 변위가 발생합니다. 기존의 지지 장치를 채택하면 변위에 따라 하중이 크게 변동하여 파이프 응력 집중, 장비 연결 손상, 심지어 파이프 파열까지 초래할 수 있습니다. Steam Pipe Constant Spring Support는 이러한 문제를 해결하기 위해 개발된 전용 지지 장치입니다. 이는 전체 변위 이동 동안 거의 일정한 지지력을 제공하여 증기 배관 시스템의 안전하고 안정적인 작동을 보장합니다.

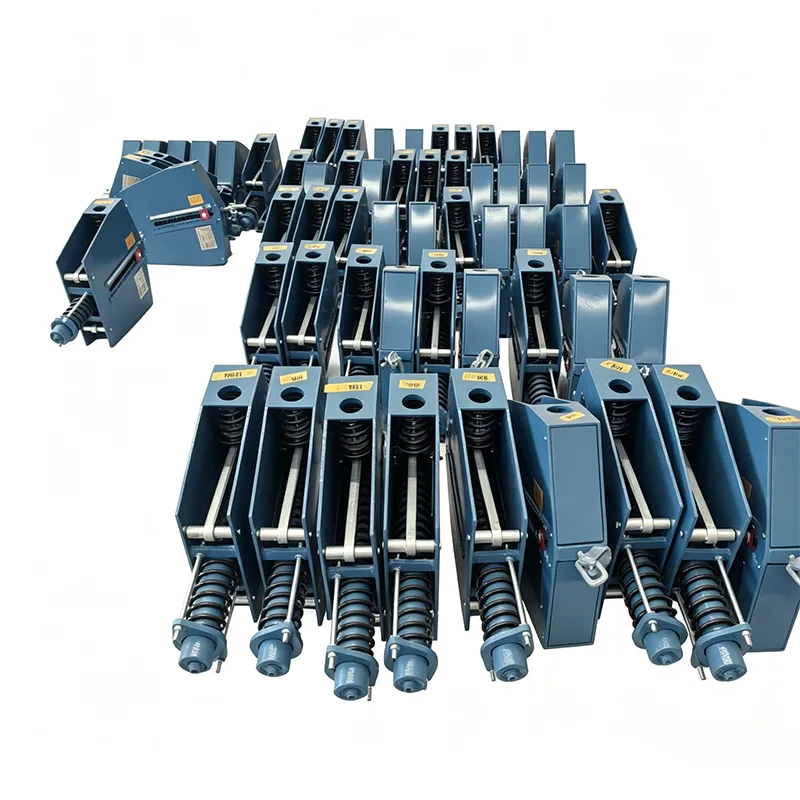

작동원리 및 구조적 구성

모멘트 균형의 원리를 기반으로 설계된 증기관 고정 스프링 지지대는 연결 메커니즘을 통해 스프링의 탄성력을 안정적인 지지력으로 변환합니다. 파이프라인이 수직으로 움직일 때 스프링 변형은 연결 시스템에 의해 보상되어 안정적인 출력 힘을 유지하며 하중 변동률은 5% 이내로 제어됩니다.

표준 제품은 다음과 같은 핵심 구성 요소로 구성됩니다.

▶ 스프링 어셈블리: 고강도 합금 스프링강으로 제작되었으며 여러 열처리 공정을 거쳤습니다.

▶ 모멘트 균형 메커니즘: 정밀 가공된 링키지 및 캠 조립.

▶ 부하 조정 장치: 출력 부하의 정확한 현장 조정이 가능합니다.

▶ 변위 표시기: 파이프라인의 실제 변위를 명확하게 표시합니다.

▶ 하우징 및 연결 어셈블리: 부식 방지 표면 처리된 고급 탄소강으로 제작되었습니다.

Constant Spring Supports

제품 기술 사양

상수 스프링 행거 사양표	예
모델/시리즈	PH, LH, 캘리포니아, CS, TH
부하 용량(작동)	0.1kN - 500kN
총 여행	50mm, 100mm, 200mm, 400mm
실제 여행	최대 600mm
부하편차(공차)	±5%(표준) / ±3%(고정밀)
설치 위치	수평 / 수직
하우징 마감	용융 아연 도금 / 에폭시
작동 온도.	-20°C ~ +80°C(주변)
스프링 코일 재질	60Si2Mn / 50CrVA
부하 조정 범위	±10%(필드 조정)

핵심 기술 기능

▶ 뛰어난 일정한 힘 성능: 전체 스트로크에 걸쳐 부하 변동률 ≤ 5%로 국가 표준 요구 사항을 초과합니다.

▶ 대형 변위 범위: 최대 변위는 최대 400mm에 달하며 대구경 고온 증기 파이프라인에 완벽하게 적합합니다.

▶ 포괄적인 하중 범위: 0.5kN부터 500kN까지 일련의 전체 정격 하중을 사용할 수 있습니다.

▶ 콤팩트한 구조: 최적화된 공간 설계를 채택하여 전체 부피가 기존 고정 스프링 지지대보다 20% 작습니다.

▶ 간편한 설치: 배송 전에 지정된 하중으로 사전 설정되므로 현장 시운전을 위해 간단한 고정만 필요합니다.

▶ 높은 안전성과 신뢰성: 우발적인 손상을 방지하기 위해 과부하 보호 및 이동 제한 장치가 장착되어 있습니다.

가변 스프링 지지대와의 성능 비교

비교항목	증기 파이프 상수 스프링 지지대	파이프라인을 위한 가변 스프링 지원
부하 변동률	5% 이하	25% 이하
최대 변위	400mm	200mm
적용 가능한 파이프라인	변위가 크고 부하 민감도가 높은 증기 파이프라인	일반 열변위가 있는 파이프라인
스트레스 제어 성능	훌륭한	좋은
장비 연결 보호	우수한	평범한
제조원가	상대적으로 높음	중간
작동 온도	-196℃ ~ +600℃	-40℃ ~ +450℃

표준 기술 매개변수

매개변수 이름	기술 사양
사용 하중 범위	0.5kN – 500kN
정격 변위	50mm, 100mm, 150mm, 200mm, 300mm, 400mm
부하 변동률	5% 이하
작동 온도	-196℃ ~ +600℃
스프링 소재	60Si2MnA, 50CrVA, 내열합금
하우징 재질	Q235B, Q345B, 스테인레스 스틸
표면 처리	용융아연도금, 아연농축 에폭시 프라이머 + 내열성 탑코트
적용 가능한 표준	GB/T 17116.2-2018, HG/T 20644-1998, ANSI/ASME B31.1

일반적인 애플리케이션 시나리오

증기관 일정 스프링 지지대는 큰 열 변위와 부하 안정성에 대한 엄격한 요구 사항을 특징으로 하는 증기 배관 시스템에 주로 적용됩니다.

▶ 화력발전소의 주증기배관 및 재열증기배관

▶ 기존 원자력 발전소의 섬에 있는 증기 배관 시스템

▶ 석유 정제소의 고온 증기 전달 파이프라인

▶ 제철소의 증기 동력 파이프라인

▶ 도시 중앙난방용 고온 온수 및 증기 간선

▶ 화학공장의 증기 가열 배관 시스템

위 응용 분야의 경우 파이프라인 변위가 100mm를 초과하거나 하중 변동에 대한 엄격한 제어가 필요한 경우 파이프라인용 가변 스프링 지지대가 더 이상 작동 요구 사항을 충족할 수 없습니다. 이러한 경우 시스템 안전을 보장하려면 지속적인 스프링 지지대가 필수입니다.

제조 및 품질 관리

Yangzhou Tianshun Piping은 완벽한 생산 시설과 정밀 테스트 장비를 갖춘 지속적인 스프링 지지대 생산 분야에서 14년의 전문 경험을 자랑합니다. 우리는 모든 제품이 국제 표준을 준수하도록 엄격한 풀세트 품질 관리 시스템을 구현했습니다.

1. 입고 원자재 검사 : 모든 철강 재료에는 원본 재료 인증서가 첨부되고 스펙트럼 분석 및 기계적 특성 테스트를 거칩니다.

2. 정밀 가공: 주요 부품은 CNC 머시닝 센터에서 가공되어 높은 치수 정확도를 보장합니다.

3.스프링 성능 테스트: 모든 스프링은 100,000사이클 피로 테스트 및 하중 교정을 통과합니다.

4. 전체 성능 테스트: 완성된 각 장치는 배송 전에 전체 스트로크 일정한 힘 테스트를 거칩니다.

5. 제3자 검증: SGS, BV, TUV 및 기타 권위 있는 제3자 조직에서 발행한 테스트 보고서는 요청 시 제공됩니다.

당사의 품질 관리 시스템은 ISO 9001:2015 인증을 받았으며 모든 제품은 CE 및 API를 포함한 국제 표준을 준수합니다.

선택 지침 및 지원 서비스

배관 지지대는 파이프라인 변위 및 하중 민감도에 따라 선택해야 합니다. 수직 파이프라인 변위가 100mm 미만이고 시스템이 하중 변동에 민감하지 않은 경우 파이프라인용 가변 스프링 지지대를 선택합니다. 변위가 100mm를 초과하거나 파이프라인이 하중 변화에 높은 민감도를 갖는 경우 일정한 스프링 지지대를 선택합니다.
