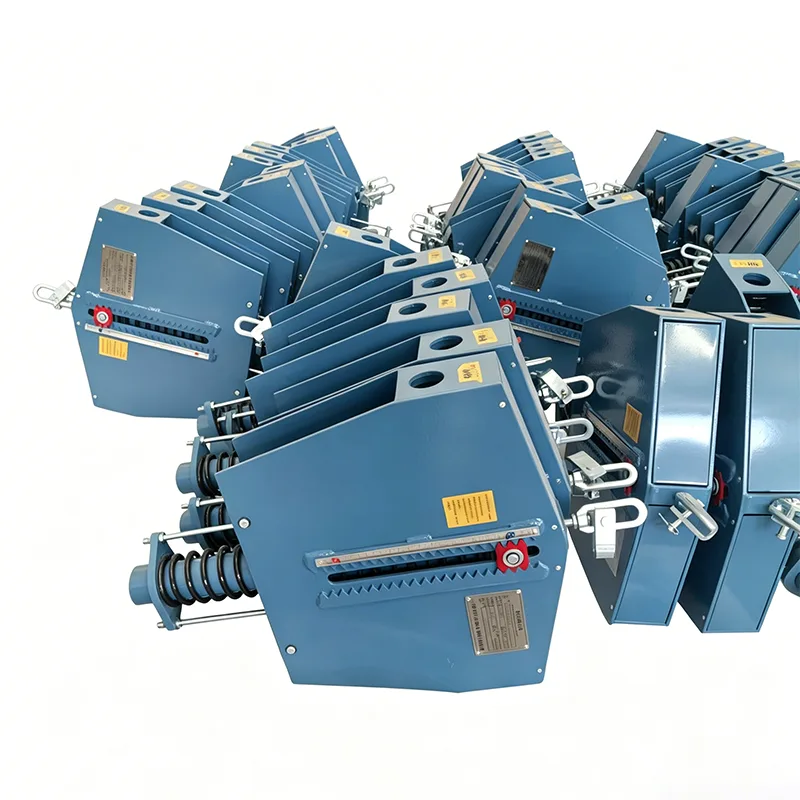

헤비 듀티 상수 스프링 행거

2012년에 설립된 Yangzhou Tianshun Pipeline Technology Co., Ltd.는 파이프라인 지원 제품의 R&D 및 제조에 중점을 둔 통합 산업 및 무역 기업입니다. 지난 14년 동안 우리는 전 세계 40여 개국에서 전력, 석유화학, 에너지 프로젝트를 수행해 왔으며 안정적인 제품 품질로 고객으로부터 장기적인 신뢰를 얻었습니다. Heavy Duty Constant Spring Hanger는 고하중 및 높은 요구사항의 작업 조건을 위해 개발된 당사의 주력 제품입니다. 극한의 작업 조건에서 파이프라인의 안전한 작동을 안정적으로 보장하기 위해 재료, 구조 및 기술이 체계적으로 강화되었습니다.

고강도 근무 조건이란 무엇입니까? 특수 행거가 필요한 이유

대규모 산업 프로젝트에는 특별한 유형의 파이프라인 시스템이 있습니다.

▶  대구경 두꺼운 벽 파이프라인: DN600 이상, 벽 두께 20mm 이상

▶  중량 파이프라인 시스템: 리프팅 지점당 하중 200kN 이상, 일부는 500kN 이상

▶  고온·고압 주배관 : 발전소 주증기, 정유공장의 고온공정 배관

▶ 장경간 파이프라인: 집중 하중이 큰 파이프 갤러리의 장경간 파이프 섹션

이러한 견고한 파이프라인에 일반적인 일정한 힘 행거를 사용하는 경우 다음과 같은 문제가 발생할 가능성이 매우 높습니다.

▶  쉘 변형 및 균열: 하중이 구조적 베어링 한계를 초과함

▶  스프링 강성 부족: 과도한 압축, 일정한 힘 특성 상실

▶  핀 전단 불량 : 연결부 강도 부족

▶  서스펜션 로드 인장 변형: 작은 직경의 로드, 과부하 확장

Heavy Duty Constant Spring Hanger는 이러한 작업 조건에 맞게 특별히 개발된 강화 제품으로 재료, 구조 및 기술의 모든 차원에서 체계적으로 강화되었습니다.

고강도 고장 사례 및 교훈

업계 통계에 따르면 과중한 작업 조건은 파이프라인 지지 실패 사고의 60% 이상을 차지합니다.

사례 1: 발전소의 주 증기 파이프라인

문제점: 일반 항력 행거 채택, 리프팅 지점당 하중 280kN 결과: 가동 3년 만에 쉘 측면 플레이트 균열, 파이프라인 침하 120mm 손실: 15일간의 정지 유지보수, 직접 손실 천만 위안 이상

사례 2: 정제 장치의 고온 파이프라인

문제: 행거 핀 직경이 너무 작고, 고온에서 강도가 감소합니다. 결과: 핀 전단 파손, 파이프라인이 떨어져 매체 누출 발생 교훈: 중부하용 행거의 강도는 실제 작업 조건에 따라 별도로 계산되어야 합니다.

사례 3: LNG 터미널의 콜드박스 파이프라인

문제: 저온에서 재료 취성, 일반 Q235 쉘 균열 결과: 제어할 수 없는 파이프라인 변위, 콜드 박스 인터페이스 플랜지 누출 개선: 중부하용 행거는 저온 인성 재료를 채택합니다.

14년의 업계 경험을 통해 Yangzhou Tianshun Pipeline Technology는 유사한 중부하 지원 실패 변환 프로젝트를 많이 처리했으며 중부하 작업 조건의 특수성과 위험을 깊이 이해하고 있습니다.

제품 기술 사양

7가지 고강도 강화 설계 분석

고강도 구조 시스템

Shell은 Q345B 저합금 고강도강을 채택하여 항복 강도가 40% 증가했습니다.

측면 판 두께 50% 증가, 접합 용접 없이 전체 판 절단

집중 응력을 분산시키는 바닥 보강 리브 플레이트 설계

대구경 고강도 연결

핀은 40Cr 합금 구조용 강철을 채택하고 담금질 및 템퍼링되었으며 강도는 80% 증가했습니다.

최대하중의 5배 안전계수로 설계된 핀 직경

마찰을 줄이고 지속성을 향상시키기 위해 자체 윤활 부싱을 채택했습니다.

다중 스프링 병렬 기술

큰 하중을 위해 병렬로 연결된 2-4세트의 스프링, 합리적인 범위 내에서 단일 스프링 하중 제어

편심 하중을 방지하기 위한 스프링 그룹 동기식 압축 설계

각 스프링은 별도로 테스트되었으며 일치 편차는 2% 이하입니다.

강화된 레버 메커니즘

레버 암 단면적 확대, 굽힘 계수 100% 증가

국부적인 눌림을 방지하기 위해 받침대 부분을 두껍게 한 라이닝 플레이트

캠 표면 고주파 담금질, 경도 HRC45 이상, 내마모 수명 3배 증가

고정밀 제조 제어

CNC로 처리된 키 홀 위치, 위치 정확도 ±0.1mm

레버 모멘트 비율 오차는 ±1% 이내로 제어됩니다.

스프링 압축이 정확하게 설정됨, 냉하중 편차 ≤3%

완벽한 용접 품질 관리

주요 하중 지지 용접은 완전 용입 용접 공정을 채택합니다.

100% 초음파 테스트, JB/T 4730 Grade II 요구 사항 충족

용접 잔류 응력을 제거하기 위한 용접 후 응력 완화 처리

다중 안전 보호

오버스트로크 손상을 방지하기 위해 설정된 상한 및 하한 기계적 한계

과부하 보호 장치, 이상 부하 시 경고 발생

설치 및 운송 중 스프링을 보호하는 변위 잠금 장치

하중-변위 성능 비교

다음은 측정된 데이터입니다(300kN 하중, 200mm 변위 작업 조건).

Heavy Duty Constant Spring Hanger의 전체 스트로크 하중 편차는 ±4% 이내로 제어되며 이는 국가 표준 요구 사항보다 훨씬 우수하여 파이프라인과 장비의 안전을 효과적으로 보호합니다.

당사의 헤비듀티 제품 검증 시스템

각 고강도 고정 스프링 행거는 배송 전에 다음 확인을 완료해야 합니다.

입고 자재 검사

강판 및 환봉의 재질 인증서 검증

스프링강 경도 및 조성 재검사

용접재료 호환성 검증

생산 공정 검사

CNC 가공 치수의 CMM 검사

용접 UT 테스트

스프링군 하중-변위 곡선 시험

기계 공장 테스트 완료

100% 전체 스트로크 하중 테스트, 20개 측정 지점 데이터 기록

불변성 계산, 부적격 제품에 대한 재작업

잠금 장치 및 제한 장치 기능 테스트

변위 표시기 교정

공장 문서

소재 품질 인증 문서

용접검사 보고서

스프링 테스트 보고서

완전한 기계 하중-변위 테스트 곡선

제품인증서 및 설치설명서

일반적인 고강도 애플리케이션 시나리오

프로젝트 납품 및 서비스

헤비 듀티 프로젝트를 위한 독점적인 서비스 프로세스

1. 기술 도킹: 전문 엔지니어가 파이프라인 응력 분석가와 도킹하여 하중, 변위 및 공간 요구 사항을 확인합니다.

2.Scheme 디자인: 특별한 공간 제약에 맞는 맞춤형 디자인 방식을 제공합니다.

3. 도면 확인: 양 당사자가 서명하고 확인한 상세한 조립 도면 및 하중 테이블을 제공합니다.

4.생산 추적: 주요 프로젝트에 대한 주간 생산 진행 사진 제공

5.공장 승인: 고객 또는 제3자를 공장에서의 테스트에 초대할 수 있습니다.

6. 현장 서비스: 필요한 경우 설치 안내, 현장 기술 지원 제공

7.작업 추적: 작업 상태 파악을 위해 시운전 후 6개월 후에 재방문

성과와 헌신

▶  500세트 이상의 고강도 항력 행거 납품, 최대 단일 단위 하중 800kN

▶  모든 헤비듀티 제품은 3년 품질 보증을 제공합니다.

▶  가동 중 품질 문제 발생 시 48시간 이내 해결방안 제공

▶  평생 기술 상담 및 예비 부품 공급

Heavy Duty Constant Spring Hanger는 헤비듀티 파이프라인 시스템의 안전한 작동을 안정적으로 보장합니다. 14년의 집중을 통해 우리는 과중한 작업 환경에서 실수가 허용되지 않는다는 것을 깊이 이해하고 있습니다. 각 제품은 극한의 작업 조건에서도 안정적인 작동을 보장하기 위해 엄격한 테스트를 거쳤습니다.
