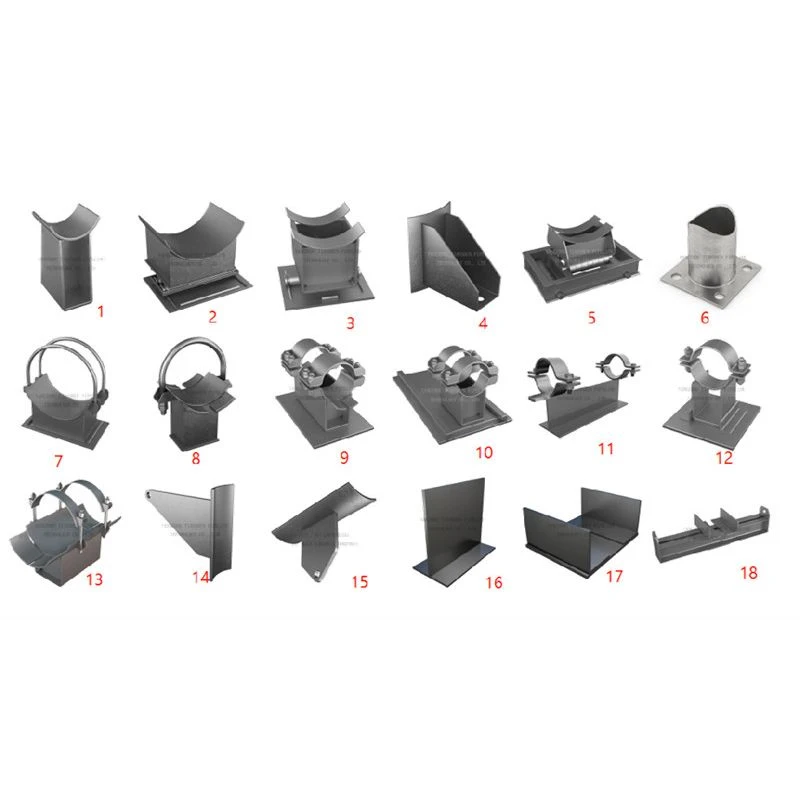

파이프 슈는 존재하지 않을 때까지 아무도 눈치채지 못하는 구성 요소 중 하나입니다. 이는 파이프 바닥에 용접되어 하중을 구조적 빔이나 T-포스트에 분산시키며, 열 주기 동안 파이프가 축 방향으로 움직일 수 있도록 하는 슬라이딩 표면을 제공하는 경우가 많습니다. ~에천순, 우리는 프로세스 라인, 증기 헤더, 극저온 배관 및 그 사이의 모든 것을 위해 매년 수천 개의 파이프 슈를 제작합니다. 14년 동안 업계에 종사한 후, 우리는 잘 설계된 파이프 슈가 단지 무게를 지탱하는 것 이상의 역할을 한다는 것을 알게 되었습니다. 즉, 파이프 코팅을 보호하고 단열 연속성을 유지하며 점 하중이 파이프 벽을 찌그러뜨리는 것을 방지합니다.
파이프 신발 지지대는 더 넓은 범위의 일부입니다.파이프 지지대가족이지만 디자인에 관심을 가질 만큼 충분히 독특합니다. 간단한 클램프나 행거 로드가 수직 중량을 처리하는 반면, 파이프 슈는 접촉 인터페이스를 관리합니다. 해당 인터페이스는 빠르게 복잡해집니다. 높은 마찰로 인해 파이프에 응력이 발생할 수 있고, 높이가 부적절하면 단열재가 파손될 수 있으며, 잘못된 재료는 갈바닉 부식으로 이어질 수 있습니다. 우리는 정기적으로 함께 작동하는 파이프 슈를 공급합니다.스프링 행거위 또는 단열이 중요한 콜드 라인에 사전 절연된 파이프 지지대를 사용합니다.
| 매개변수 테이블 | 예 |
| 지원 유형 | 강성, 스프링, 롤러, 슬라이딩 |
| 파이프 크기(NPS/DN) | 1/2" ~ 60"(DN15 - DN1500) |
| 재료 표준 | ASTM A36, SS304, SS316, A105 |
| 디자인 표준 | MSS SP-58, ASME B31.1 |
| 최대. 설계하중 | 최대 1000kN |
| 온도 범위 | -29°C ~ +650°C |
| 표면 보호 | 용융 아연도금(HDG), 에폭시 |

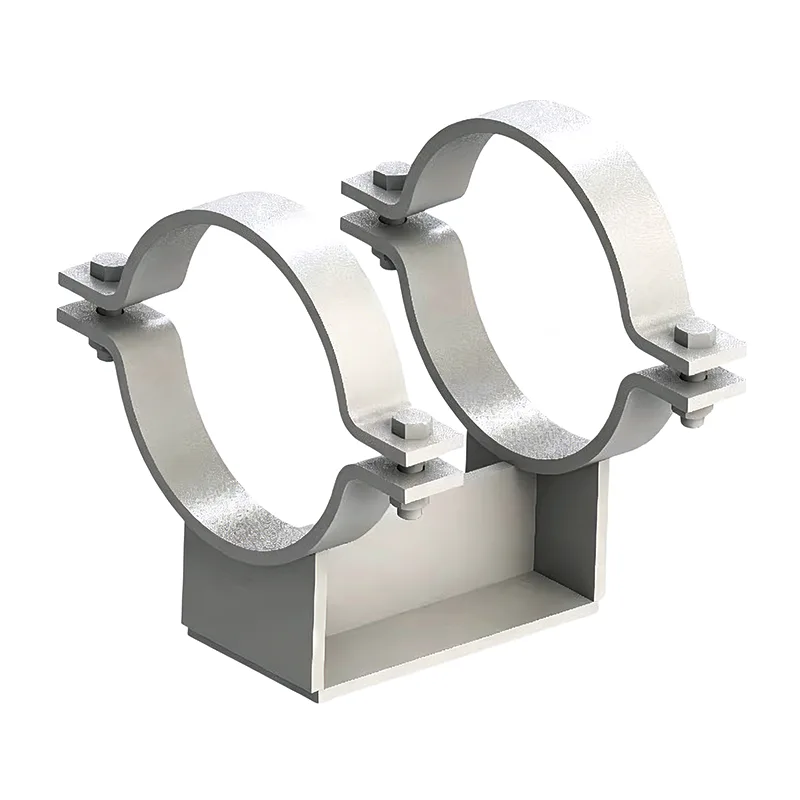

| 클램핑 스타일 | 2볼트, 3볼트, U볼트 |
| 절연 유형 | 단열/보냉(극저온) |
또한 고하중 슬라이딩 응용 분야를 위해 스테인리스 스틸 백킹 플레이트에 접착된 PTFE를 제공할 수도 있습니다. 마찰계수는 일반적으로 윤활 PTFE의 경우 0.05에서 0.10 사이입니다. 이는 대부분의 파이프 응력 엔지니어가 유연성 분석에 사용하는 값입니다.
파이프 슈는 당사가 전체 제품 범위에 적용하는 것과 동일한 배관 지지 표준에 따라 제작됩니다.
ANSI/MSS SP‑58 – 파이프 지지대의 재료 및 설계
ASME B31.3 / B31.1 – 프로세스 및 전력 배관
EN 1090 – 구조용 강철 제작(CE 인증 프로젝트용)
GB/T 17116 – 파이프 지지대에 대한 중국 표준
우리 공장 품질 시스템은 ISO 9001:2015 인증을 받았으며 모든 신발 배치에 대해 완전한 EN 10204 3.1 재료 인증을 제공할 수 있습니다.

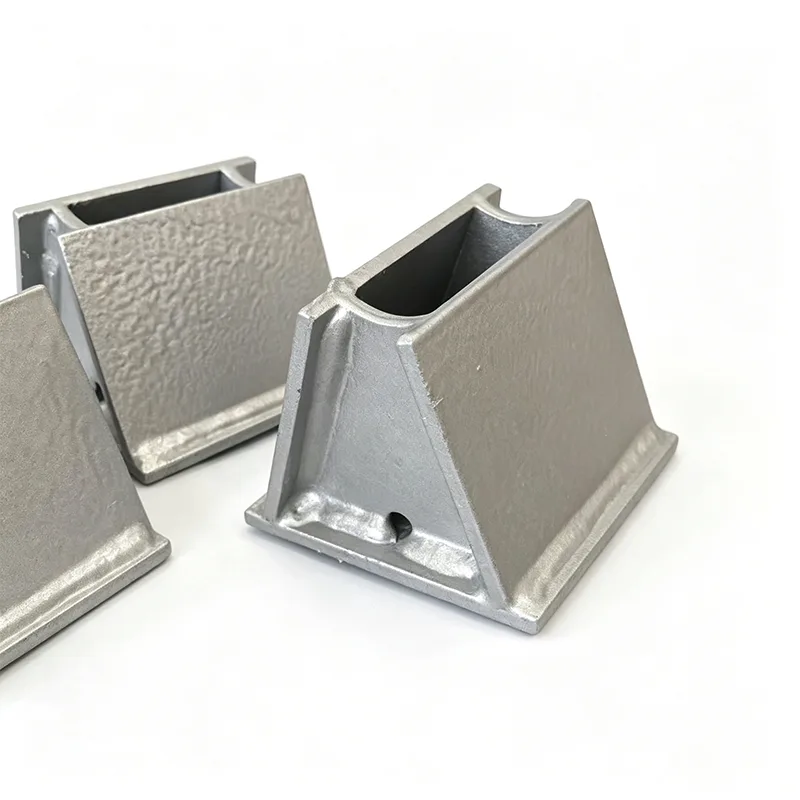

Q1: 파이프 슈의 높이는 어느 정도여야 합니까?
신발 높이는 단열재 두께에 10~25mm의 여유 공간을 더한 값으로 결정됩니다. 예를 들어, 미네랄울 단열재가 100mm인 파이프의 경우 단열재를 지지 강철에서 깨끗하게 유지하려면 일반적으로 슈 높이가 120~125mm가 필요합니다. 파이프 크기와 단열 일정을 알려주시면 파이프 사양을 기준으로 이를 계산해 드립니다.
Q2: 신발에 PTFE 슬라이드 플레이트가 필요한 경우는 언제이며 탄소강 베이스만 용접할 수 있는 경우는 언제입니까?
열팽창으로 인해 파이프가 축 방향으로 움직일 것으로 예상되는 경우 PTFE 또는 광택 처리된 스테인레스 슬라이딩 표면이 마찰을 줄여 장비 노즐에 대한 반응 부하를 줄입니다. 고정점 또는 고정점에는 슬라이드 플레이트가 필요하지 않습니다. 파이프 응력 보고서는 어떤 지지대가 미끄러지고 있고 어떤 지지대가 고정되어 있는지 알려줍니다.

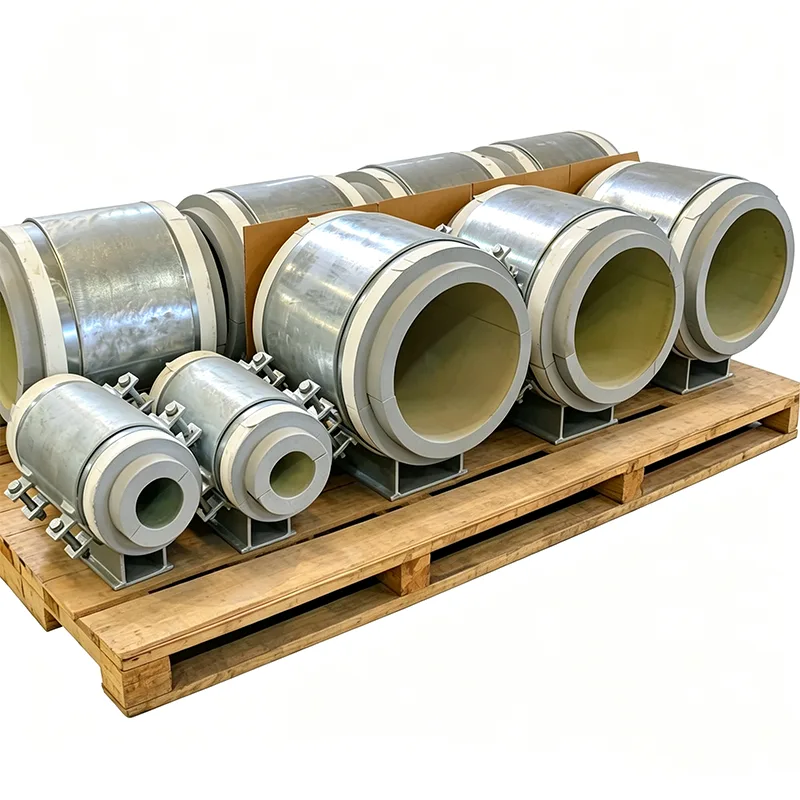

Q3: 극저온 서비스를 위해 사전 절연된 파이프 슈를 공급할 수 있습니까?
예. 우리는 강철 안장에 단단한 폼이나 셀룰러 유리 단열 블록을 접착하여 신발을 제조합니다. 베이스 플레이트는 단열재 아래로 확장되며 전체 어셈블리는 냉기 전달 및 결로를 방지하도록 설계되었습니다. 이는 일반적으로 LNG, 에틸렌 및 냉각수 라인에 지정됩니다.
Q4: 맞춤형 파이프 슈즈의 배송 리드타임은 얼마나 됩니까?
PTFE가 없는 단순 탄소강 신발: 12~18일. 접착된 PTFE 패드 또는 스테인리스 스틸 하드웨어가 있는 신발: 20~25일. 24" 이상의 파이프용 대구경 슈는 시간이 조금 더 걸릴 수 있습니다. 견적을 통해 정확한 일정을 확인해 드리겠습니다.
Q5: 도면이 필요한가요, 아니면 기본 데이터를 바탕으로 신발을 디자인할 수 있나요?
둘 다 작동합니다. 표준 신발 도면이 있으면 정확하게 제작해 드립니다. 파이프 크기, 단열재 두께 및 하중만 있는 경우 표준 구성에 대한 엔지니어링 비용 없이 승인을 위한 설계를 제안할 수 있습니다.
파이프 슈가 단순해 보이지만 우리는 일관된 QC 프로세스를 실행합니다.
열 번호 및 밀 인증서에 대한 재료 확인
파이프 OD에 정확하게 맞도록 새들 반경의 치수 검증
용접 육안 검사(필요한 경우 PT 또는 MT 이용 가능)
PTFE 패드의 접착 무결성 검사(탭 테스트 및 육안)
최종 치수 점검 - 높이, 베이스 플레이트 평탄도, 볼트 구멍 간격
코팅검사
각 신발 또는 신발 묶음에는 지원 목록을 상호 참조하는 고유 번호가 태그되어 있습니다. 도면을 열지 않고도 패키지를 살펴보고 모든 조각을 아이소메트릭과 일치시킬 수 있습니다.
표준 파이프 슈즈는 우리의 출발점입니다. 우리는 특정 작업에 대해 정기적으로 이를 수정합니다.
넓은 플랜지 빔용 확장 베이스 플레이트
경사진 파이프 랙용 앵글 슈즈
절단 없이 기존 라인에 개조하기 위한 분할 쉘 슈즈
용광로 및 개질기 배관용 고온 합금 새들(예: P11, P22)
가이드 슬라이딩 슈즈용 측면 정지 장치가 있는 이중 슬라이드 플레이트
팽창성 코팅 또는 미네랄 울 인서트를 사용한 내화성 신발 디자인
설치에 대해 더 많은 정보를 제공할수록 나중에 현장 수정을 방지하기 위해 신발을 더 잘 맞춤화할 수 있습니다.
고온 라인에서는 슈 용접부를 찾을 때 항상 파이프 확장을 고려하십시오. 냉간 설치 중에 잘못된 위치에 용접된 슈는 라인이 뜨거워지면 지지 강철에서 떨어져 나갈 수 있습니다.
PTFE 패드는 현장에서 샌드블래스팅 및 페인팅하는 동안 보호되어야 합니다. 우리는 보통 그것들을 가리지만 현장 직원에게 상기시키는 것은 결코 나쁠 것이 없습니다.
슈가 아연 도금 구조물 위에 있는 경우 아연 취성 및 고르지 못한 부식을 방지하기 위해 스테인레스 스틸 또는 PTFE 접촉 표면이 바람직합니다.
벽이 두꺼운 대형 파이프의 경우 풀 새들 슈가 플랫 바 슈보다 하중을 더 잘 분산시키고 국부적인 파이프 벽의 과도한 응력이 발생할 위험을 줄여줍니다. 배관일정과 하중을 공유하시면 빠른 계산이 가능합니다.
파이프 슈즈는 배관 시스템의 알려지지 않은 일꾼이며, 우리는 이를 마땅히 존중받아야 합니다. 우리가 배송하는 모든 신발은 강철판, 파이프 및 구조적 부분에 대한 자체 재고를 바탕으로 사내에서 제작됩니다. 이는 원자재부터 최종 페인트까지 품질을 관리한다는 의미입니다. 이는 또한 프로젝트가 마지막 순간에 50개의 신발을 추가할 때 신속하게 대응할 수 있음을 의미합니다.
우리는 메탄올 플랜트, 부유식 LNG 시설, 지역 난방 네트워크 및 제약 청정 유틸리티 라인에 파이프 슈를 공급했습니다. 우리 사업의 70% 이상이 반복 주문에서 나옵니다. 신발이 파이프에 딱 맞고, 필요할 때 미끄러지며, 첫 해에 녹이 슬지 않기 때문입니다.
프로젝트에 파이프 슈, 사전 절연된 파이프 지지대 또는 스프링 지지대와 행거가 포함된 전체 패키지가 필요한 경우 지원 일정이나 표준 도면을 보내주십시오. 우리는 공장 직접 견적, 경쟁력 있는 가격, 계획할 수 있는 배송 일정을 제공할 것입니다. 우리 양저우 공장 방문은 언제든지 환영입니다. 우리가 모든 신발을 출고하기 전에 어떻게 자르고, 용접하고, 마감하는지 정확히 볼 수 있습니다.
