~에천순, 우리는 사업을 해오면서 14년 동안 파이프 지지대를 만들어 왔습니다. 스프링 지지대처럼 움직이는 부품이 없을 수도 있지만 여러 면에서 견고한 파이프 지지대가 더 큰 책임을 집니다. 스프링 장치는 몇 밀리미터의 잘못된 이동을 처리해도 여전히 작동할 수 있습니다. 크기가 작거나, 용접이 잘못되었거나, 재질이 잘못 지정된 파이프 지지대는 갑자기 고장날 수 있으며, 그럴 경우 파이프도 함께 사용됩니다. 이것이 바로 우리가 모든 파이프 지지 주문을 보다 복잡한 파이프 지지 주문과 동일하게 주의를 기울여 처리하는 이유입니다.일정한 스프링 지지대가변 스프링 장치.

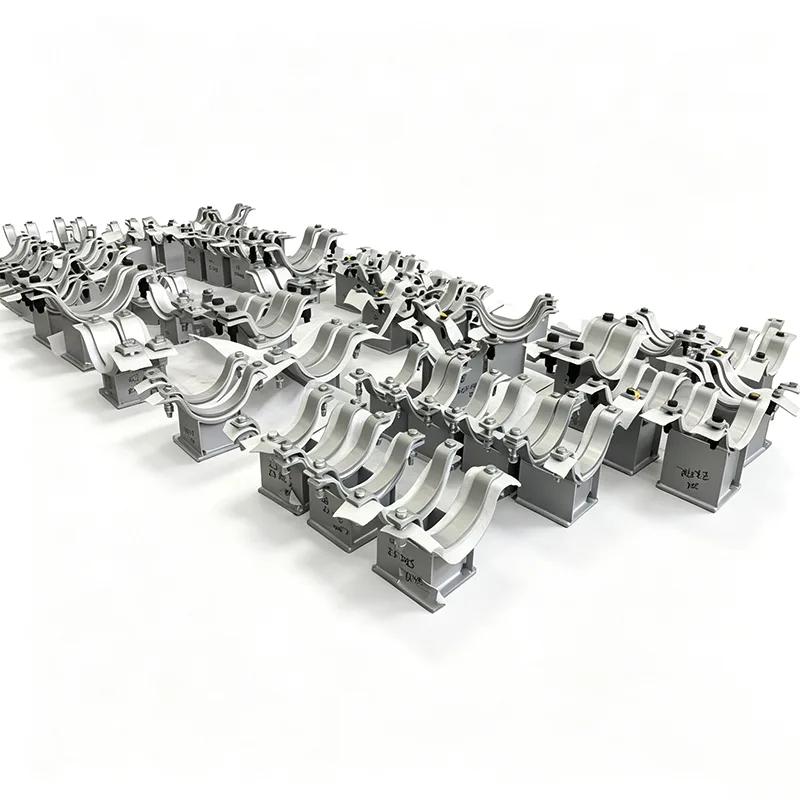

파이프 지지대의 역할은 설명하기는 간단하지만 매번 올바르게 수행하기는 어렵습니다. 즉, 파이프를 제 위치에 고정하고, 무게를 지탱하고, 파이프 사양 요구 사항에 따라 파이프를 안내하거나 고정하는 것입니다. 우리는 기본 빔 장착형 파이프 클램프와 T-포스트까지 다양한 제품을 제조합니다.파이프 신발맞춤 설계된 슬라이드 플레이트와 견고한 트러니언 지지대까지. 이는 우리에게 기성품 카탈로그 부품이 아닙니다. 파이프 크기, 단열재 두께, 부하 데이터 및 설치 환경에 맞게 제작합니다.
파이프 랙을 걸어 내려가면 혼합된 것을 볼 수 있습니다. 견고한 파이프 지지대가 중량을 견디고 측면 이동을 안내하며, 스프링 행거 또는 가변 스프링 지지대가 필요한 경우 수직 이동을 흡수합니다. 다른 하나가 없으면 작동하지 않습니다. 잘못된 위치에 너무 딱딱한 파이프 지지대는 응력을 플랜지나 용기 노즐로 직접 전달할 수 있습니다. 이것이 바로 우리 엔지니어들이 문의를 보낼 때 항상 완전한 지원 계획을 살펴보는 이유입니다. 그리고 우리가 콜드 라인을 위한 사전 절연 파이프 지지대나 제어된 축 이동이 필요한 장거리 직선 주행을 위한 가이드 슈를 주저하지 않고 제안하는 이유입니다.
우리는 탄소강, 스테인리스강, 합금강판, 파이프 및 구조 단면에 대한 광범위한 재고를 유지하여 파이프 지지대 제작을 신속하게 처리할 수 있습니다. 아래 표에는 우리가 가장 자주 사용하는 재료가 나열되어 있습니다.
| 지원 유형 | 공통재료 | 표면 마감 옵션 |
|---|---|---|
| 파이프 클램프 및 요크 | 탄소강 A36, SS304 | 도장, 아연 도금 또는 노출 |
| 파이프 슈즈(용접) | 탄소강 A105 / A36 베이스, SS304 슈 | 적색 산화물 프라이머, 용융 아연 도금 |
| 슬라이드 플레이트 및 PTFE 패드 | 탄소강 지지대, PTFE 결합 | 25% 유리 충전 PTFE, 윤활용 딤플 |
| 가이드 지원 | 구조용 강철 Q235B | 에폭시 페인트, 아연 함유 프라이머 |
| 트러니언 및 더미 지지대 | 이음매없는 파이프 + 단조 캡 | 파이프 클래스에 따라 |
| 막대 행거 및 U자형 갈고리 | 45# 강철, SS304 | 아연 도금, 전기 아연 도금 |
모든 구조적 용접은 인증된 용접공에 의해 수행되며, 모든 지지대가 공장에서 출고되기 전에 육안 및 치수 검사를 수행합니다. 프로젝트에 특정 용접에 대해 NDT(PT, MT 또는 UT)가 필요한 경우 이를 범위에 포함할 수 있습니다.
우리는 매일 다음과 같은 국제 규정을 준수하기 위해 노력합니다.
ANSI/MSS SP‑58 – 파이프 지지대 및 행거
ASME B31.3 및 B31.1 – 프로세스 및 전력 배관
ASME 섹션 IX – 용접 자격
EN 1090 – 구조용 강철(CE 표시가 필요한 경우)
GB/T 17116 – 중국 국가 표준
당사의 ISO 9001:2015 시스템은 전체 제조 체인을 포괄하며, 원료 강철 열 번호부터 최종 지지 조립 태그까지 재료 추적성이 유지됩니다.
Q1: 기존 파이프 지지 표준 도면과 일치시킬 수 있습니까?
예, 이것이 대부분의 주문이 들어오는 방법입니다. 표준 지지 도면, 등각투영 또는 표시된 파이프 지지 일정만 보내주시면 정확한 치수로 제작해 드리겠습니다. 우리는 정기적으로 EPC 표준 라이브러리를 사용하여 작업합니다.
Q2: 파이프 슈와 파이프 지지대의 차이점은 무엇입니까?
일상 대화에서 사람들은 종종 용어를 같은 의미로 사용합니다. 엄밀히 말하면 파이프 슈는 특정 유형의 파이프 지지대입니다. 즉, 구조용 강철에서 파이프를 들어올리기 위해 파이프 바닥에 용접된 강철 프로파일입니다. 파이프 지지대는 슈, 클램프, 가이드, 트러니언 및 행거 로드 어셈블리를 포함하는 광범위한 제품군입니다. 우리는 파이프 슈와 완전한 파이프 지지 어셈블리를 모두 제조합니다.
Q3: 절연 라인이나 콜드 라인을 어떻게 처리합니까?
고온 절연 라인의 경우 슈 높이를 높여 단열재를 제거합니다. 저온 또는 극저온 라인의 경우, 차가운 전달 및 응결을 방지하기 위해 슈에 접착된 견고한 폼 블록이 있는 사전 절연된 파이프 지지대를 제공합니다. 단열재 두께와 재질을 알려주시면 그에 맞게 신발을 디자인해 드립니다.
Q4: 파이프 지지대 배치에 대한 리드타임은 얼마나 됩니까?
표준 탄소강 지원: 수량에 따라 15~25일. 스테인레스 스틸 또는 크고 복잡한 어셈블리: 25~35일. 프로젝트 일정에 따른 대량 주문의 경우 고객의 건설 순서에 맞춰 납품을 단계별로 진행할 수 있습니다.
Q5: 구조용 임베드 플레이트와 T 포스트도 공급합니까?
귀하의 프로젝트에 필요한 경우에는 가능합니다. 일반적으로 파이프 지지대는 파이프와 구조물 사이의 인터페이스입니다. 임베드 플레이트, 베이스 플레이트 또는 T-포스트 강철도 필요한 경우 모든 것을 함께 포장할 수 있으므로 현장 물류가 단순화됩니다.
파이프 지지대에는 움직이는 부품이 없을 수 있지만 우리는 여전히 구조화된 품질 관리 프로세스를 실행합니다.
공장 인증서에 대한 입고 자재 확인
절단 및 드릴링 후 치수 확인
용접 전 맞춤 검사
육안 용접 검사 및 지정된 경우 추가 NDT
완성된 조립품의 치수 및 각도 확인
표면 마감 및 코팅 검사
모든 배송에는 각 지지대를 태그 번호별로 나열한 배송 메모가 함께 제공되므로 현장 팀에서 추측 없이 등각투영 도면에 부품을 일치시킬 수 있습니다.
몇 가지 파이프 지지대가 완전히 표준 부품으로 공장에서 출고됩니다. 일반적인 사용자 정의에는 다음이 포함됩니다.
두꺼운 단열재 또는 내화성을 위해 확장된 신발 높이
저마찰 슬라이딩을 위한 PTFE 패드가 있는 조정 가능한 슬라이드 베이스
해양 및 해안 설치를 위한 스테인레스 스틸 하드웨어
특수 하중 등급 - 직경 40인치 파이프를 운반하는 대구경 라인용 파이프 지지대를 제작했습니다.
왕복동 압축기 배관용 네오프렌 라이닝이 있는 진동 방지 클램프
용광로 및 개질기 라인용 고온 합금 지지대
카탈로그의 내용에만 국한되지 않습니다. 귀하의 요구 사항을 보내주시면 정확히 필요한 것을 제작해 드리겠습니다.
지난 몇 년 동안 귀하에게 도움이 될 만한 몇 가지 사항을 알아냈습니다.
파이프가 수압 테스트를 받으려면 파이프 지지대가 침수 중량에 맞게 설계되었는지 확인하십시오. 많은 지원 실패는 작동 중에 발생하는 것이 아니라 테스트 중에 발생합니다.
긴 파이프 랙에서는 과도한 유도를 피하십시오. 축 이동을 위한 공간을 남겨두십시오. 파이프 응력 한계 내에서 반응 하중을 유지하기 위해 알려진 마찰 계수가 있는 슬라이드 플레이트를 신발 설계에 통합할 수 있습니다.
파이프 지지대가 화재에 노출될 경우, 내화 코팅을 지정하거나 요구되는 내화 등급 기간 내에 붕괴되지 않는 설계를 지정하십시오. 실용적인 옵션에 대해 조언해 드릴 수 있습니다.
스테인리스 스틸 파이프의 경우 접점에서 갈바닉 부식을 방지하려면 항상 스테인리스 스틸 지지 부품이나 최소한 비금속 라이너(PTFE 또는 네오프렌)를 사용하십시오.
우리는 창고에서 부품을 꺼내는 유통업체가 아닙니다. 우리는 강철을 절단하고, 어셈블리를 용접하고, 접촉면을 가공하고, 코팅을 적용하고, 귀하의 현장이나 통합업체로 직접 배송하는 공장입니다. 우리 팀은 제작 과정에서 약간의 추가 관리가 라인에 큰 변화를 가져온다는 것을 알 수 있을 만큼 현장에서 파이프 지지대 실패를 충분히 목격했습니다.
20개의 간단한 용접 슈가 필요하든 슬라이드 플레이트가 있는 200개의 복잡한 가이드 지지대가 필요하든, 우리는 강철 절단을 시작하기 전에 공장에서 직접 가격, 현실적인 배송 일정 및 승인을 위한 제작 도면 세트를 제공할 것입니다. 우리 사업의 70% 이상이 한 번 주문하고 다른 공급업체의 자격을 확인하려고 애쓰지 않은 고객으로부터 나옵니다.
다음 프로젝트에 파이프 지지대, 파이프 슈 또는 단열 파이프 지지대가 필요한 경우 지원 목록이나 표준 도면을 보내주십시오. 일반적으로 24시간 이내에 자세한 견적을 보내드립니다. 언제나 그렇듯, 양저우에 있는 당사 공장을 방문하여 당사가 제품을 어떻게 제작하는지 직접 확인하실 수 있습니다.
