유압식 스너버는 지진, 수격 현상, 증기 해머, 돌풍, 펌프 트립 과도 현상과 같은 갑작스러운 동적 부하로부터 배관 시스템과 장비를 보호하는 동시에 열팽창 및 수축으로 인한 느린 움직임을 방해하지 않는 데 사용되는 속도 감지 구속 장치입니다. 파이프 무게를 지탱하는 스프링 지지대와 달리 유압식 완충기는 정상적인 작동 조건에서 정적 하중을 전달하지 않습니다. 파이프 속도가 미리 설정된 임계값을 초과하는 경우에만 작동합니다.
양저우 Tianshun 파이프라인 기술발전, 석유화학, 원자력 등급 배관 시스템에 사용하도록 설계된 유압 완충 장치를 제조합니다. 각 장치는 밀봉된 실린더 내부의 유압유를 통해 이동하는 피스톤을 사용합니다. 느린 속도(일반적인 열 성장)에서 유체는 보정된 오리피스를 통해 자유롭게 통과하며 스너버는 무시할 만큼의 저항을 발휘합니다. 갑작스러운 사건으로 인해 파이프가 트리거 속도보다 빠르게 구동되면 오리피스 흐름이 제한되고 유체 압력이 형성되며 스너버는 견고한 구속 모드로 고정되어 동적 하중을 건물 구조에 전달합니다.

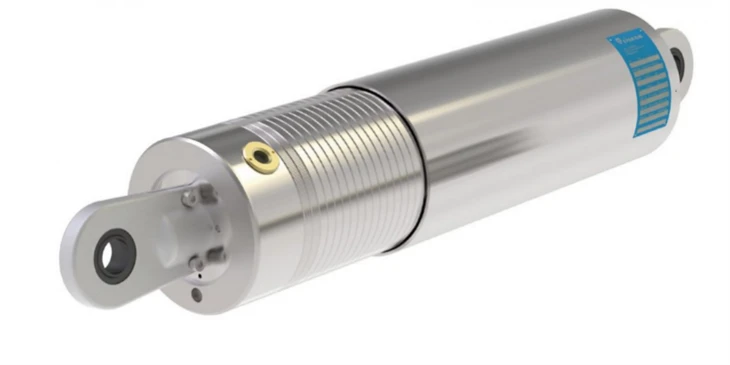

당사의 표준 유압 스너버는 탄소강 또는 합금강 실린더, 부식 방지 코팅이 된 경화 피스톤 로드, 넓은 온도 범위에 적합한 고성능 유압유를 특징으로 합니다. 연결구는 로드 아이, 클레비스, 볼 조인트, 나사식 끝단 등 여러 구성으로 제공되므로 수평, 수직 또는 각도 등 모든 방향으로 설치할 수 있습니다.
각 스너버는 공장에서 충전되고 밀봉되었으며 사전 테스트를 거쳤습니다. 내부 열 보상은 주변 온도 변화로 인한 유체량 변화를 수용하여 정상적인 서비스에서 잘못된 잠금 또는 원치 않는 예압을 방지합니다.
맞춤형 중부하 작업 장치의 경우 부하 용량은 약 5kN에서 최대 500kN 이상입니다. 표준 스트로크에는 100mm, 150mm, 200mm, 300mm 및 500mm가 포함되며 요청 시 더 긴 스트로크도 제공됩니다. 트리거 속도(스너버가 자유로운 움직임에서 구속으로 전환하는 속도)는 일반적으로 프로젝트 사양에 따라 5mm/s에서 50mm/s 사이로 보정되며 개별 설치 요구 사항에 맞게 조정할 수 있습니다.
표준 장치의 작동 온도 범위는 -40°C ~ +120°C이며 특수 응용 분야에 고온 변형 및 원자력 등급 유체를 사용할 수 있습니다.
당사의 유압 완충기는 MSS SP-69, ASME B31.1, ASME B31.3 및 원자력 서비스에 대한 IEEE 요구 사항을 포함한 해당 국제 표준에 따라 설계 및 테스트되었습니다. 각 장치는 배송 전에 기능 테스트, 압력 테스트 및 누출 테스트를 거칩니다. 원자력 및 고사양 프로젝트의 경우 필요에 따라 사이클 테스트, 환경 노후화 및 지진 검증 보고서를 포함한 전체 검증 문서를 제공할 수 있습니다.
배관 시스템이 열 조건에서 자유롭게 움직여야 하지만 동적 이벤트에 대해 제한되어야 하는 모든 곳에 유압식 스너버가 지정됩니다. 주요 설치에는 화력 및 원자력 발전소의 주 증기 라인과 급수 배관, 원자로 냉각재 루프, LNG 및 LPG 이송 라인, 정유로 출구 배관, 고압 공정 라인, 지진 지역의 크로스컨트리 파이프라인이 포함됩니다.
유압 스너버는 거의 항상 포괄적인 파이프 지지 체계의 일부로, 다른 구성 요소를 교체하는 대신 함께 작동합니다. 가변 스프링 행거와 고정 스프링 행거는 파이프 무게를 지탱하고 느린 열 이동을 수용하는 반면 스너버는 동일하거나 인접한 지지 지점에서 평행한 동적 구속을 제공합니다. 금속 벨로우즈 확장 조인트가 장착된 라인에서 스너버는 과도 현상 중에 벨로우즈가 과도하게 늘어나거나 압축되지 않도록 보호합니다.
당사의 광범위한 제품 범위는 모든 유형의 스프링 지지대 및 스프링 행거, 견고한 파이프 지지대, 파이프 슈 지지대, 저온 및 고온 서비스를 위한 사전 절연 파이프 지지대, 전체 확장 조인트 라인 등 전체 배관 지지 및 유연성 패키지를 포괄합니다. 이를 통해 EPC 계약자와 최종 사용자는 단일 제조업체로부터 스너버, 지원 및 확장 구성 요소를 공급받을 수 있어 조정 및 품질 책임이 단순화됩니다.

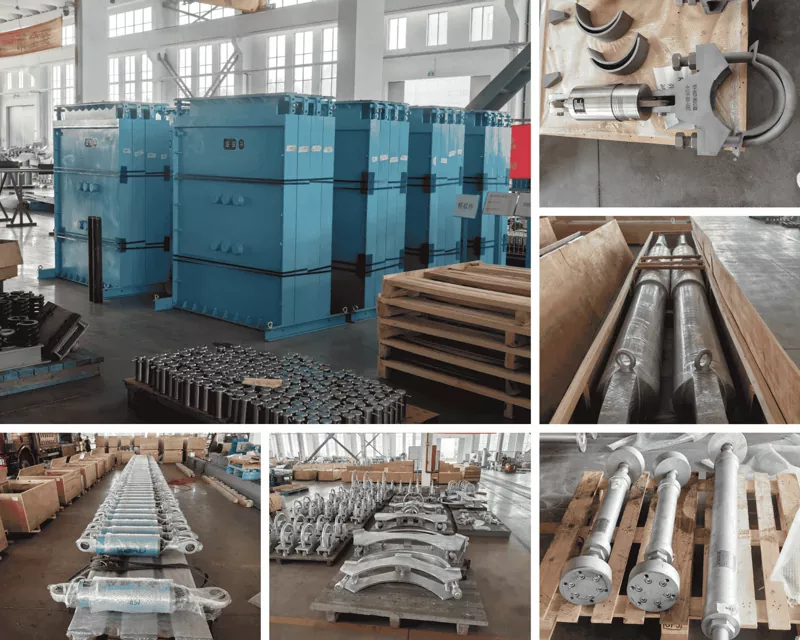

모든 유압 스너버는 ISO 9001:2015 품질 관리 시스템에 따라 사내 시설에서 조립 및 테스트됩니다. 우리는 크기 조정 지원, 설치 지침 및 예정된 유지 관리 권장 사항을 통해 고객을 지원합니다. 카탈로그 단위의 표준 리드 타임은 3~5주이며, 사전 동의를 통해 신속한 생산이 가능합니다. 45개국 이상에 파이프라인 구성 요소를 공급한 14년 이상의 경험을 바탕으로 당사는 전 세계적으로 중요한 인프라 프로젝트를 위한 기성품 및 완전 맞춤형 스너버 솔루션을 모두 제공합니다.
유압 완충기와 스프링 행거의 차이점은 무엇입니까?
스프링 행거는 열 이동을 허용하면서 파이프의 무게를 지탱하는 하중 지지 지지대입니다. 유압 완충기는 정적 부하를 전달하지 않습니다. 이는 느린 열 속도에서는 자유롭게 움직이지만 지진이나 수격 현상과 같은 갑작스러운 동적 사건이 발생하면 단단히 고정되는 구속 장치입니다. 두 개는 동일한 파이프 위치에 함께 설치되는 경우가 많습니다.
"트리거 속도"는 무엇을 의미합니까?
트리거 속도 또는 잠금 속도는 스너버가 낮은 저항의 자유 이동에서 견고한 구속 모드로 전환되는 피스톤 속도입니다. 내부 흐름 오리피스의 크기를 조정하여 보정됩니다. 일반적인 값 범위는 5mm/s ~ 50mm/s이며, 일반적인 열 증가는 절대 트리거 속도에 도달하지 않지만 동적 이벤트는 항상 이를 초과하도록 선택됩니다.
유압식 완충기에는 유지보수가 필요합니까?
예, 하지만 긴 간격으로요. 정상적인 작동 조건에서는 3~5년마다 검사하고 10년마다 유체 교체 및 씰 교체를 포함한 전체 점검을 권장합니다. 서비스 수명은 온도, 사이클 횟수, 환경 조건에 따라 달라집니다. 가혹한 서비스 또는 원자력 응용 분야는 프로젝트 사양에 따라 더 짧은 검사 간격을 따릅니다.
스너버는 어떤 방향으로도 설치할 수 있나요?
예. 유압 완충기는 수평, 수직 또는 경사 등 모든 방향에서 작동합니다. 피스톤은 중력에 관계없이 순수한 축 방향 장력과 압축으로 작용하기 때문입니다. 끝 연결부(클레비스, 볼 조인트, 로드 아이)는 설치 각도와 구조적 부착 유형에 맞게 선택됩니다.
내 배관 시스템에 맞는 유압 완충 장치의 크기를 어떻게 조정합니까?
크기는 스너버가 억제해야 하는 최대 동적 부하와 바닥에 닿지 않고 수용해야 하는 총 열 스트로크를 기준으로 결정됩니다. 동적 하중은 일반적으로 지진, 수격 또는 풍하중의 경우 파이프 응력 분석에서 발생합니다. 예상 하중, 필요한 스트로크, 작동 온도 및 해당 프로젝트 코드를 제공하면 당사 엔지니어링 팀이 크기 조정을 지원할 수 있습니다.
