일부 대사는 조금 용서됩니다. 냉각수 헤더는 누구도 눈치채지 못하게 지지력의 20% 변화를 처리할 수 있습니다. 그러나 증기 터빈 입구 배관, 원자로 노즐, 압축기 흡입 라인, 고에너지 보일러 리드 등 어떤 것도 용서할 수 없는 라인이 있습니다. 이러한 경우 수직력의 작은 변화만으로도 플랜지가 정렬되지 않거나 노즐에 과부하가 걸릴 수 있습니다. 가변 스프링 지지대에서 고정 스프링 지지대로 전환하는 경우입니다. ~에천순, 우리는 14년 동안 지속적인 스프링 지원을 구축해 왔으며 모든 프로젝트에는 협상할 수 없는 위치가 최소한 몇 군데 있다는 것을 알게 되었습니다.

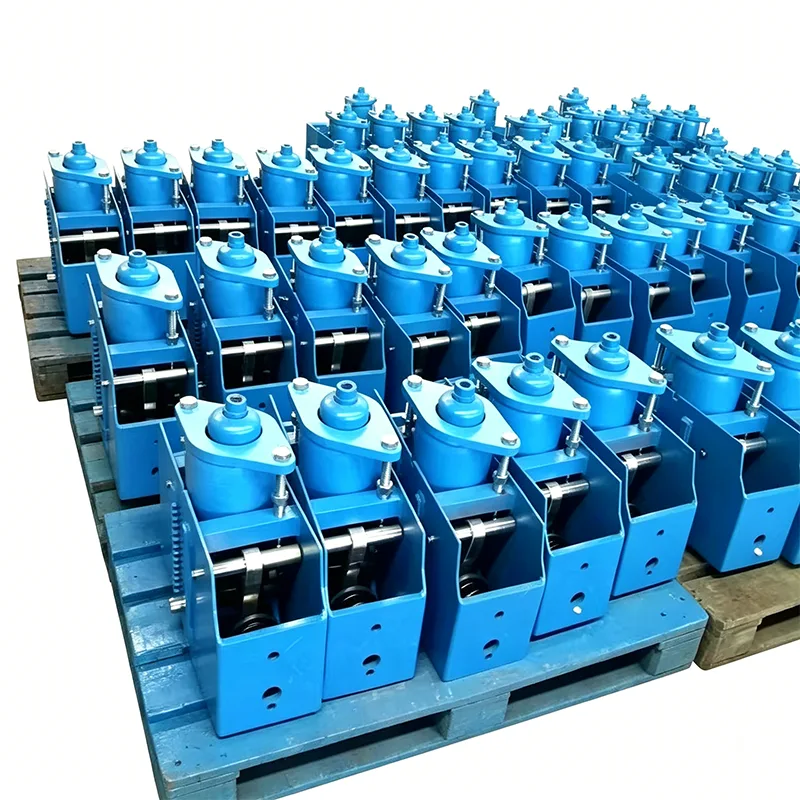

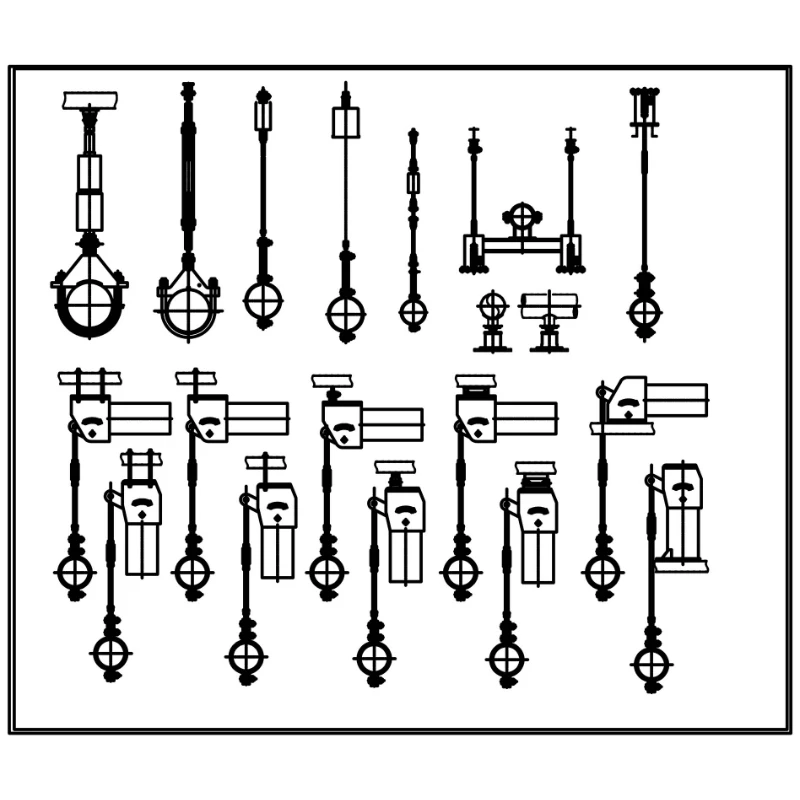

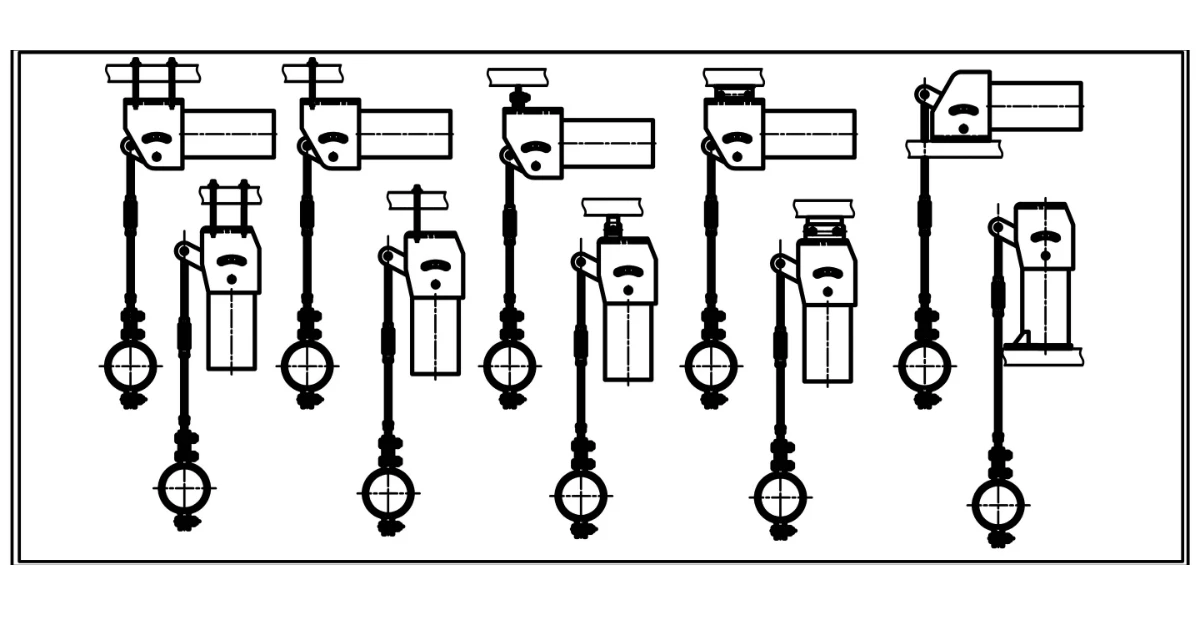

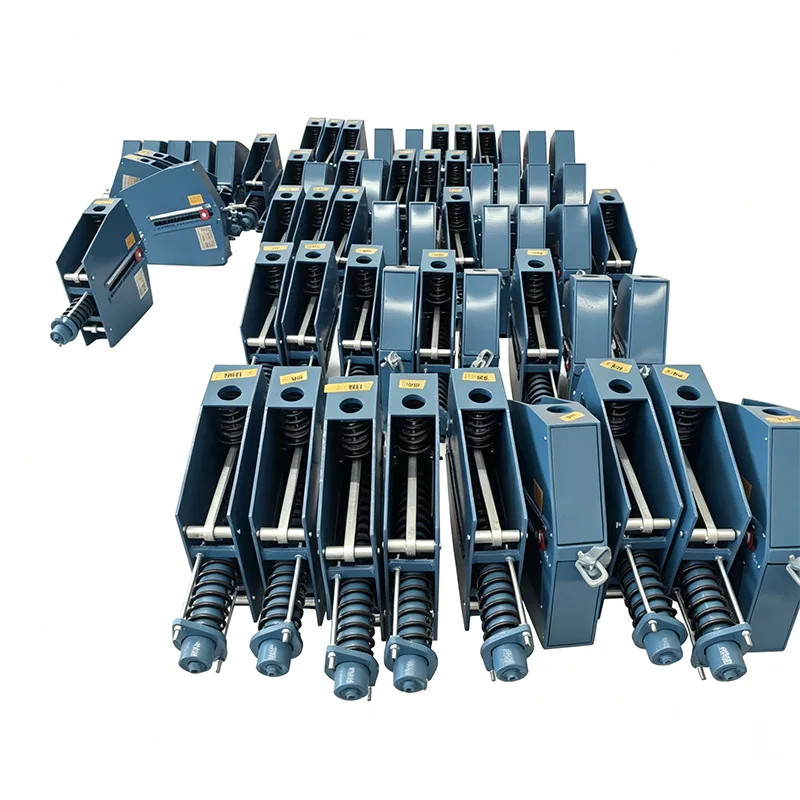

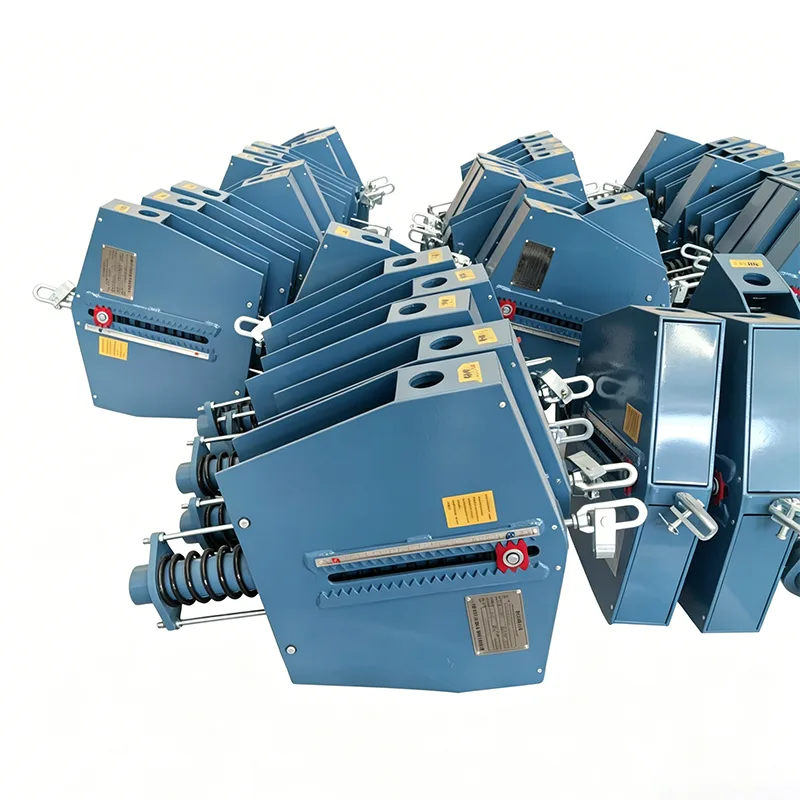

일정한 스프링 지지대 내부의 메커니즘은 전체 이동 범위에 걸쳐 거의 균일한 지지력을 제공하도록 설계되었습니다. 파이프가 위나 아래로 움직일 때(때로는 200mm, 때로는 그 이상) 지지점에 가해지는 하중은 일반적으로 ±5% 이상의 좁은 밴드 내에 유지됩니다. 이는 레버와 스프링 코일 배열을 통해 이루어지며, 디자인 시리즈에 따라 벨 크랭크나 캠 메커니즘을 사용하는 경우도 많습니다. 우리는 수평 및 수직 프레임 유형을 모두 제조하며 기존 파이프 지지 도면에 맞게 장착 및 치수 범위를 일치시킬 수 있습니다.
지속적인 스프링 지원은 결코 단독으로 작동하지 않습니다. 예를 들어 고온 증기 라인에서는 일반적으로 일정한 스프링 어셈블리가 함께 작동하는 것을 볼 수 있습니다.파이프 신발부하를 분산시키고파이프 지지대측면 구속을 처리하는 것입니다. 가공선에서는 동일한 고정 스프링 메커니즘이 종종스프링 행거구성 — 스프링은 상단 장착 하우징에 안착되고 드롭 로드는 아래 파이프에 연결됩니다. 라인에 지지점까지 단열이 필요한 경우, 절연을 지속적으로 유지하고 클램프에서 열 손실이나 응결을 방지하기 위해 고정 스프링을 사전 절연된 파이프 지지대와 결합하는 경우가 많습니다. 스프링 자체가 고사양 부품임에도 불구하고 전체 시스템은 인접한 지지대가 올바르게 설계된 경우에만 작동합니다.
| 상수 스프링 행거 사양표 | 예 |
| 모델/시리즈 | PH, LH, 캘리포니아, CS, TH |
| 부하 용량(작동) | 0.1kN - 500kN |
| 총 여행 | 50mm, 100mm, 200mm, 400mm |
| 실제 여행 | 최대 600mm |
| 부하편차(공차) | ±5%(표준) / ±3%(고정밀) |
| 설치 위치 | 수평 / 수직 |
| 하우징 마감 | 용융 아연 도금 / 에폭시 |
| 작동 온도. | -20°C ~ +80°C(주변) |
| 스프링 코일 재질 | 60Si2Mn / 50CrVA |
| 부하 조정 범위 | ±10%(필드 조정) |
설계 및 제조용 ANSI/MSS SP-58 및 SP-69
공정 배관 응용 분야를 위한 ASME B31.3
GB/T 17116
또한 DIN, JIS 또는 고객별 데이터시트에 따라 제조됩니다.
우리 공장 품질 시스템은 ISO 9001:2015 인증을 받았습니다. ASME, API 또는 PED 요구 사항에 대한 제3자 검사가 가능합니다.
Q1: 지속적인 스프링 지지가 정말로 필요한지, 아니면 가변 스프링 지지가 필요한지 어떻게 알 수 있나요?
파이프 응력 보고서를 확인하십시오. 해당 지지점에서 허용되는 하중 변동이 뜨거운 하중의 6~8% 미만인 경우 일정한 스프링 영역에 있는 것입니다. 연결된 장비의 노즐 부하 제한이 매우 엄격한 경우에도 마찬가지입니다. 의심스러운 경우 스트레스 아이소메트릭 정보를 보내주시면 결정을 도와드리겠습니다. 비용은 무료입니다.
Q2: 우리가 교체하려는 기존 고정 스프링 지지대의 치수를 일치시킬 수 있습니까?
예, 우리는 정기적으로 역엔지니어링을 수행하고 노후된 장치를 교체합니다. 이전 명판 데이터, 전체 치수, 하중 및 이동 요구 사항을 보내주십시오. 동일한 볼트 패턴과 연결 높이에 맞는 새로운 유닛을 제작하겠습니다.
Q3: 귀하가 구축한 가장 큰 영구 스프링 지지대는 무엇입니까?
우리는 40미터톤 이상의 적재 용량과 350mm의 이동 범위를 갖춘 장치를 공급했습니다. 이는 발전소의 벽이 두꺼운 주 증기 배관용이었습니다. 필요한 경우 더 크게 확장할 수 있지만 특정 시점에는 여러 개의 작은 장치 또는 다른 지원 배열이 더 실용적인지 논의하는 것이 합리적입니다.
Q4: 배송 전에 일정한 스프링 지지력을 어떻게 테스트합니까?
우리는 장치를 테스트 프레임에 장착하고 지정된 하중으로 설정한 다음 여러 위치에서 하중을 기록하면서 전체 이동을 여러 번 반복합니다. 부하 변동은 보장된 공차 범위(일반적으로 ±5%) 내에 있어야 합니다. 실제 하중-편향 곡선을 플롯하고 이를 테스트 보고서에 포함합니다. 이동용 저울이 보정되고 운송을 위해 잠금 핀이 설치됩니다.
Q5: 해양 환경이나 부식성 환경을 위해 스테인리스 스틸로 제작할 수 있나요?
예. 우리는 해양 플랫폼과 연안 LNG 터미널을 위해 304 및 316 스테인리스 스틸로 완벽한 고정 스프링 지지대를 구축했습니다. 또한 설치 환경에 따라 해양 해양 코팅, 고온 아연 함유 프라이머 등 특수 페인트 시스템도 제공합니다.
Q6: 지속적인 봄 지원 주문의 리드타임은 얼마나 됩니까?
맞춤형 상수 스프링 어셈블리는 일반적으로 주문 확인 후 35~45일 내에 배송됩니다. 동일한 설계 매개변수를 가진 여러 장치가 있는 경우 일괄 생산하고 일정을 단축할 수 있습니다. 단일 고장난 장치에 대한 긴급 교체는 때때로 20~25일로 단축될 수 있습니다. 일정에 대해 당사에 문의하십시오.
일정한 스프링 지지대는 다음을 포함하는 문서 패키지와 함께 공장에서 출고됩니다.
실제 하중-편향 곡선이 포함된 하중 테스트 보고서
치수검사 보고서
재료 인증서(EN 10204 3.1)
용접 절차 자격 기록(해당되는 경우)
설치 및 유지 관리 지침
일련번호가 보이는 완성된 장치의 사진
또한 테스트 중에 독립적인 제3자 검사를 준비할 수도 있습니다. SGS, BV 및 TÜV는 모두 양저우 시설에서 테스트를 목격했습니다.
두 가지 상수 스프링 응용 프로그램은 정확히 동일하지 않습니다. 수년에 걸쳐 우리는 다음을 맞춤화해 왔습니다.
프레임 방향(바닥 장착형, 벽 장착형, 천장 장착형, 거꾸로형)
비표준 이동 길이 및 하중 단계
컴팩트한 프레임에 매우 무거운 하중을 견딜 수 있는 이중 스프링 설계
지진이 발생하거나 진동이 심한 장소를 위한 내장형 유압 댐핑
원격 판독 기능을 통한 위치 표시
450°C 이상에서 작동하는 증기 라인용 고온 스프링
배관 하중과 공간 제약 조건을 제공하면 바로 고정되는 일정한 스프링 지지대를 설계해 드립니다.
전 세계 프로젝트를 통해 배운 몇 가지 실용적인 사항은 다음과 같습니다.
고정 스프링 지지대를 사양할 때 지지강도 확인하세요. 고정 스프링 장치 자체는 무거울 수 있으며(때때로 1톤이 넘음), 그것이 놓인 구조적 빔은 이에 더해 파이프 하중도 처리해야 합니다.
배송 시 항상 잠금 핀을 지정하십시오. 이것이 없으면 운송 중에 스프링이 움직일 수 있고 스케일이 바뀔 수 있습니다. 핀은 밝은 빨간색으로 칠해져 있으므로 현장 직원이 설치 중에 핀을 놓칠 수 없습니다.
장치를 먼지가 많거나 모래가 많은 옥외 환경에 설치하는 경우 밀봉된 피벗 부싱이나 그리스 피팅을 고려하십시오. 레버 메커니즘의 먼지는 스프링이 계속 작동하지 않게 만드는 몇 안 되는 원인 중 하나입니다.
교체 작업의 경우 제작하기 전에 기존 이동 방향과 사용 가능한 공간을 확인하십시오. 원래 장치가 좁은 구석에 꽉 들어차서 새 장치에 맞도록 약간 다른 프레임이 필요한 경우를 보았습니다.
일정한 스프링 지지대는 파이프 지지대의 고정밀 끝부분입니다. 연결된 장비는 일반적으로 플롯에서 가장 비싼 것이기 때문에 성능이 저하되는 것을 허용할 수 없습니다. 우리는 공장 가동 중에 누군가가 새벽 3시에 시운전을 하고 처음 작업을 해야 한다는 점을 이해하고 이러한 장치를 제작합니다.
당사의 지속적인 스프링 지지대는 현재 복합 사이클 전력 블록, 정유 원유 장치, 에틸렌 크래커 급냉 라인 및 LNG 콜드 박스 배관에서 사용되고 있습니다. 각 제품은 자체 Yangzhou 공장에서 제조되었으며 당사 팀의 부하 테스트를 거쳐 전체 문서와 함께 배송되었습니다. 우리는 다른 사람의 제품을 재포장하지 않고 직접 만듭니다.
프로젝트에 고정 스프링 지지대, 스프링 행거 또는 사전 절연된 파이프 슈즈가 포함되어 있는 경우 지원 목록이나 로드 데이터를 보내주십시오. 우리는 선택 데이터시트와 배송 일정을 포함하여 공장에서 직접 견적을 작성해 드립니다. 또한 당사의 생산 라인을 방문하여 공장을 떠나기 전에 이러한 장치를 어떻게 제작하고 테스트하는지 확인하실 수 있습니다.
