습한 날 냉수 라인을 지나가다가 파이프 지지대 주위에 젖은 패치를 발견한 적이 있다면 사전 단열된 파이프 지지대가 무엇을 방지하도록 설계되었는지 정확히 보셨을 것입니다. ~에천순, 우리는 단열재가 지지점을 통해 연속적으로 유지되어야 하는 저온 라인, 극저온 배관 및 고온 공정 라인에 대해 이러한 지지대를 만듭니다. 14년 넘게 우리는 LNG 터미널, 지역 냉각 공장, 식품 가공 시설 및 냉수 파이프와 주변 공기가 만나는 모든 곳으로 제품을 배송해 왔습니다.

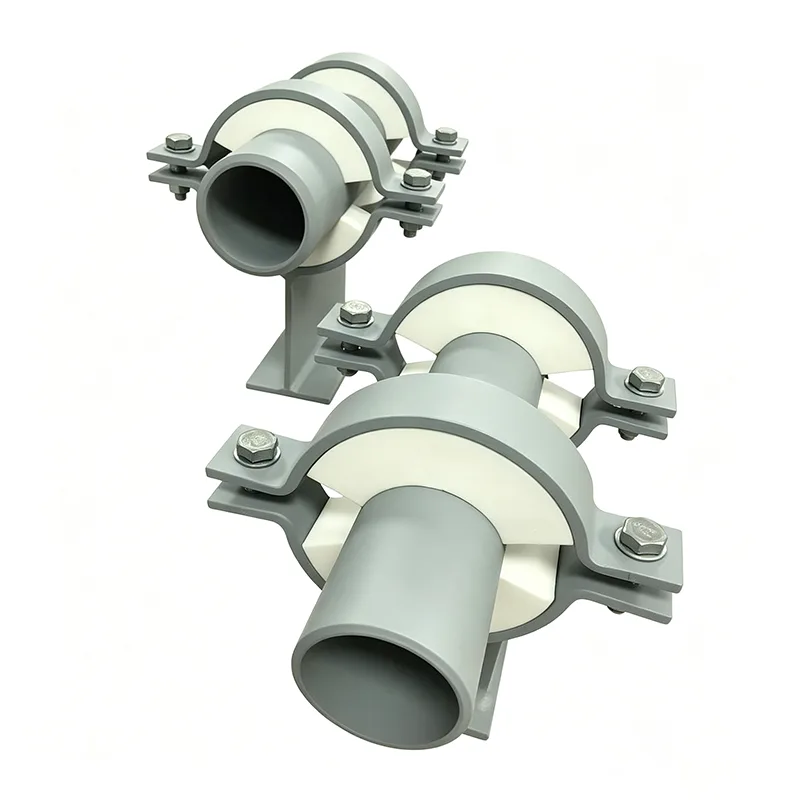

표준 파이프 슈 또는 파이프 지지대는 단열되지 않은 라인에 적합하지만 단열재를 추가하는 순간 문제가 발생합니다. 즉, 지지점이 열교가 됩니다. 차가운 라인에서는 결로, 얼음 축적 및 결국 부식을 의미합니다. 핫라인에서는 열이 구조용 강철로 직접 누출되는 경로입니다. 사전 단열된 파이프 지지대는 지지 슈 자체 내부에 견고한 단열 블록을 내장하여 이 문제를 해결합니다. 즉, 파이프는 단열 상태를 유지하고 하중은 전달되며 이슬점은 해당 위치에 유지됩니다.
사전 절연된 파이프 지지대는 주변에 금속 브래킷이 있는 단순한 단열재가 아닙니다. 이는 하중을 지탱하는 구조 요소이며 파이프 슈와 동일한 무게, 움직임 및 간헐적인 충격 하중을 처리해야 합니다. 라인이 열 이동을 흡수해야 하는 수직 작업에서는 종종 라인과 함께 공급합니다.스프링 행거또는가변 스프링 지지대. 긴 수평 랙에서는 중요한 연결 지점에서 일정한 스프링 지지대와 함께 작동하여 콜드 파이프가 모든 곳에서 완벽하게 지지되고 완전히 단열되도록 합니다.
| 매개변수 항목 | 일반적인 값/단위 |
| 서비스 온도 | -196°C ~ +120°C |
| 단열재 | HDPU(고밀도 폴리우레탄) / 폴리이소시아누레이트(PIR) / 퍼말리 |
| 절연 밀도 | 160kg/m3, 224kg/m3, 320kg/m3 |
| 압축강도 | ≥ 2.5MPa / 5.0MPa |
| 열전도율 | 24°C에서 0.035W/(m·K) 이하 |
| 크래들/신발 소재 | 스테인레스 스틸(SS304/SS316L) / 저온 탄소강(A333 Gr.6) |
| 증기 장벽 | 부틸 고무 / 마일라 / 알루미늄 호일 |
| 난연성 | 클래스 B1 / ASTM E84 클래스 A |
| 표준 준수 | CINI 표준, MSS SP-58 |
| 증기 차단 재료 | 부틸 고무 / Mylar / Alu-Foil |
| 증기 투과성 | ≤ 0.02 Perm-inch (ASTM E96 표준 준수) |
| 씰링/본딩 | 고강도 극저온 접착제 |
| 결로방지 | 100% 완벽하게 밀봉됨 |
ANSI/MSS SP‑58 – 파이프 지지대 및 행거
ASME B31.3 및 B31.1 – 프로세스 및 전력 배관
EN 13480 – 금속 산업용 배관(해당되는 경우)
GB/T 17116 – 파이프 지지대에 대한 중국 표준
당사의 공장 품질 시스템은 ISO 9001:2015 인증을 받았으며 모든 주문에 대해 완전한 자재 추적성을 제공합니다. LNG 및 극저온 프로젝트의 경우 강철 부품에 대한 저온 충격 테스트 인증서도 포함할 수 있습니다.
Q1: 필요한 단열재 두께를 어떻게 알 수 있나요?
지지대의 단열재 두께는 파이프 단열재 두께와 일치하거나 간격이 생기지 않도록 약간 더 작아야 합니다(그러나 많지는 않음). 파이프의 폼 유리가 80mm인 경우 신발 내부에 최소 70-80mm의 단열재를 넣습니다. 정확한 숫자는 열전도율 요구 사항과 표면 응결 위험에 따라 달라집니다. 단열재 사양을 보내주시면 맞춰드리겠습니다.
질문 2: 단열 처리된 파이프 지지대는 핫 라인을 처리할 수 있습니까, 아니면 냉간 전용입니까?
둘 다. 이는 증기 및 뜨거운 오일 라인의 열 손실을 방지할 뿐만 아니라 차가운 라인의 응결도 방지합니다. 200°C 이상의 고온 응용 분야의 경우, 우리는 고온에서도 분해되지 않는 미네랄 울이나 규산칼슘과 같은 단열재를 선택합니다.
Q3: 이러한 지지대는 현장 용접이 가능합니까, 아니면 완전한 조립품으로 제공됩니까?
당사의 사전 절연 지지대는 일반적으로 파이프에 용접하거나 고정할 수 있는 완전한 조립품으로 제공됩니다. 단열 블록은 강철 새들에 사전 접착되어 있으며 증기 장벽은 공장에서 밀봉되어 있습니다. 이는 현장에서 표준 신발 주위에 단열 상자를 구축하는 것에 비해 엄청난 양의 현장 노동력을 절약합니다.
질문4: 슬라이딩 사전 단열 파이프 지지대를 설계할 수 있습니까?
예. 우리는 PTFE 슬라이드 플레이트를 베이스 플레이트 아래쪽에 접착하거나 광택 있는 스테인레스 스틸 표면을 제공합니다. 이렇게 하면 파이프가 완전히 단열된 상태로 축 방향으로 움직일 수 있습니다. 또한 파이프 응력 이동 요구 사항에 맞게 설계된 측면 정지 장치가 있는 가이드 버전도 제공합니다.
Q5: 단열재를 손상시키지 않고 어떻게 배송합니까?

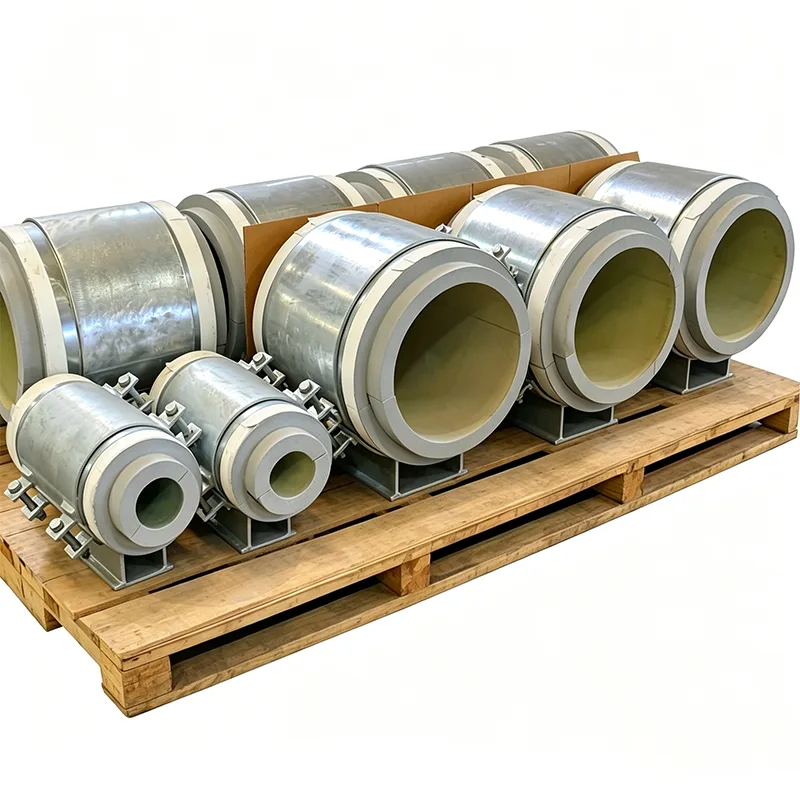

단열 블록은 강철 안장 내부에 들어가 있고 베이스 플레이트로 보호됩니다. 또한 임시 가장자리 보호 장치를 추가하고 각 지지대를 나무 상자나 단열재 주위에 폼 패딩이 있는 팔레트에 포장합니다. 우리는 수천 대를 중동과 동남아시아로 배송했으며 결로로 인한 단열재 손상은 우리가 보는 문제가 아닙니다.
모든 사전 단열 파이프 지지대는 치수 검사 이상의 검사를 거칩니다.
단열재 배치의 압축 강도 검증
폐쇄 셀 폼에 대한 수분 흡수 테스트(ASTM C272 또는 유사 기준)
단열재와 강철 안장 사이의 접착 무결성(시각적 및 기계적 탭 테스트)
안장 반경, 베이스 평탄도, 볼트 구멍 정렬의 치수 검사
증기 장벽 연속성 검사
중요한 주문이나 프로토타입 주문에 대한 전체 조립에 대한 내하중 테스트
문서에는 강철 및 단열재에 대한 재료 인증서, 테스트 요약, 포장 전 태그가 지정된 각 지지대의 사진 기록이 포함됩니다.
사전 단열된 파이프 지지대는 거의 항상 맞춤형입니다. Some of the variations we’ve manufactured:
대구경 LNG 파이프(최대 60")용 대형 새들
통합 단열 블록이 있는 수직 라이저 지지대
고정 지점을 위한 앵커형 사전 절연 지지대
방화 구역용 내화 단열재(미네랄 울 또는 팽창성 코팅 폼)
해안 또는 해상 설치를 위한 스테인레스 스틸 안장 및 하드웨어
절단 없이 기존 활선 라인에 개조할 수 있는 분할 쉘 설계
지지대 주위에 단열재를 맞출 필요는 없습니다. 우리는 귀하의 단열재 주위에 지지대를 구축할 것입니다.
수증기 장벽을 항상 고려하십시오. 차가운 라인에서는 씰이 완벽하지 않으면 습기가 단열재 블록으로 유입되며, 일단 단열재가 젖으면 열 성능이 급격하게 떨어집니다. 우리는 가장자리 밀봉에 각별한 주의를 기울이고 용접 전후에 현장 팀이 장벽을 검사할 것을 권장합니다.
수직 배관에서 사전 단열된 파이프 지지대는 수평 배관과 다른 하중 전달 배열이 필요할 수 있습니다. 단열 블록은 수평 라인의 압축 시 전체 중량을 지탱하지만, 수직 라인의 경우 지지대에는 단열재를 통과하는 강철 전단 칼라가 필요한 경우가 많습니다. 우리는 이것을 디자인에 포함시킬 수 있습니다.
파이프가 수압 테스트를 받는 경우 테스트 중에 파이프가 주변 온도에 있으므로 땀을 흘릴 수 있다는 점을 고려하십시오. 이는 정상적인 현상이지만 많은 현장 팀이 지원 센터에서 응결을 목격한 것은 이번이 처음이기도 합니다. 이를 설명하는 설치 매뉴얼의 참고 사항은 불필요한 쿼리를 많이 줄일 수 있습니다.
주문 시 배관 일정, 단열재 종류 및 두께, 설계 동작(슬라이딩의 경우)을 알려주십시오. 이 세 가지 데이터 포인트를 통해 첫 번째 인용에서 앞뒤로 이동하지 않고도 기술적으로 건전한 디자인을 제안할 수 있습니다.

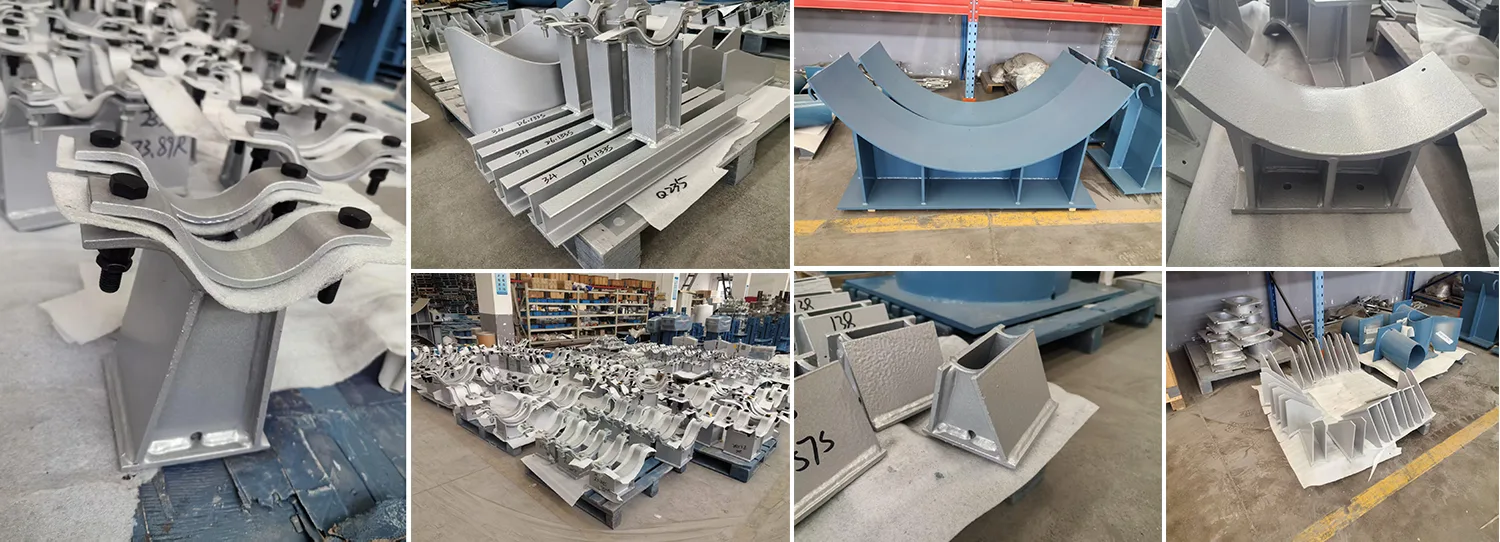

사전 단열된 파이프 지지대는 구조 엔지니어링과 열 설계의 교차점에 있습니다. 부품 중 하나가 잘못되면 지지대가 기계적으로 파손되거나 습기를 흡수하여 단열이 중단됩니다. 우리는 14년 동안 두 부품을 모두 올바르게 제작해 왔으며 양저우에 있는 우리 공장에는 강철 안장 절단부터 단열재 접착 및 증기 장벽 밀봉에 이르기까지 이러한 부품을 효율적으로 제작할 수 있는 생산 라인이 설치되어 있습니다.
우리 주문의 70% 이상이 우리를 한 번 테스트하고 계속해서 다시 방문하는 고객으로부터 나옵니다. 우리는 파이프 지지대, 스프링 행거, 고정 스프링 지지대와 함께 사전 절연 지지대를 번들로 묶은 채 전 세계적으로 배송하므로 전체 파이프 지지대 패키지가 함께 도착하고 태그가 부착되어 설치 준비가 완료됩니다.
다음 프로젝트에 지지점에서 적절한 단열이 필요한 콜드 라인, 극저온 라인 또는 절연 핫 라인이 있는 경우 단열 사양 및 파이프 지원 목록을 보내주십시오. 명확한 배송 일정을 바탕으로 공장에서 직접 견적을 작성해 드리겠습니다. 언제나 그렇듯이, 저희 공장을 방문해 배송 전에 이러한 지지대를 어떻게 제작하고 테스트하는지 살펴보시기 바랍니다.
