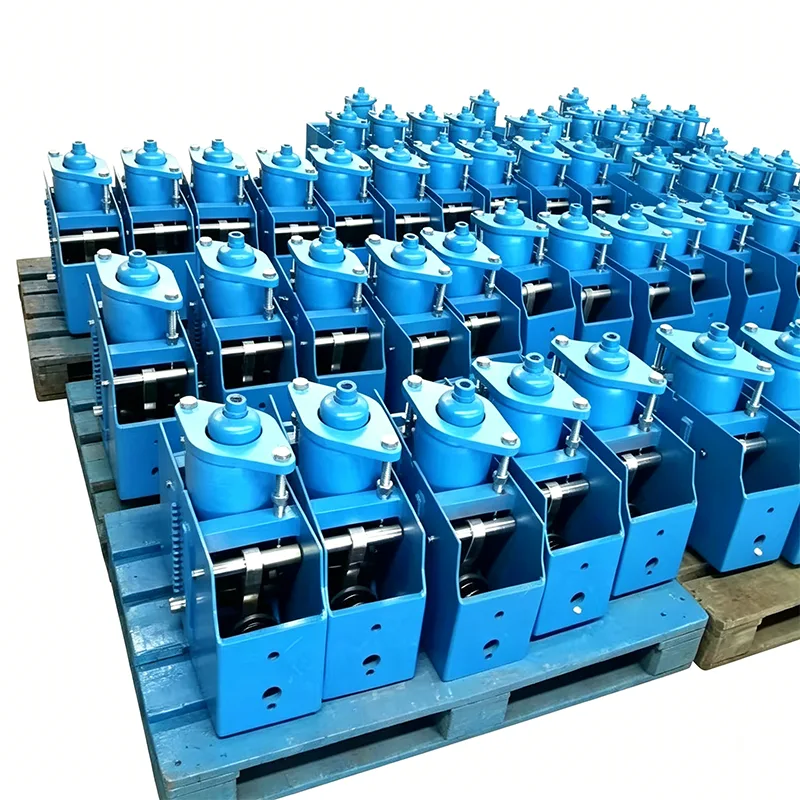

고하중 고정 스프링 행거

Tianshun은 파이프라인 지원 및 행거 솔루션 분야에서 14년간 입증된 업계 경험을 활용합니다. 선도적인 제조업체로서 우리는 풀 스트로크 파이프라인 수직 변위 동안 안정적인 지지력을 제공하는 고하중 일정 스프링 행거를 생산합니다. 이 신뢰할 수 있는 공급업체는 응력 집중을 제거하고 산업용 파이프라인과 연결된 장비를 보호하는 고하중 제품을 제공합니다.

문의 보내기

제품 설명

고하중 일정 스프링 행거는 산업용 파이프라인 시스템의 변위 및 하중을 제어하는 핵심 구성 요소입니다. 고온 및 고압 작업 조건에서 파이프라인은 온도 변화로 인해 열팽창 및 수축 변위를 생성합니다. 변위에 따라 지지력이 변하면 파이프라인 응력 집중이 발생하고 시스템의 안전한 작동을 위협하게 됩니다. 당사의 고하중 일정 스프링 행거는 모멘트 평형 원리를 기반으로 설계되었습니다. 파이프라인 수직 변위의 전체 스트로크에 걸쳐 안정적인 지지력을 지속적으로 출력할 수 있어 추가 응력으로 인한 파이프라인 및 연결된 장비의 손상을 효과적으로 방지할 수 있습니다.

2012년에 설립된 Yangzhou Tianshun Pipeline Technology Co., Ltd.는 파이프라인 지지대 및 행거 분야에 주력하여 14년간의 생산 및 응용 경험을 축적해 왔습니다. 당사의 제품은 전 세계 40개국 이상에서 전력, 석유화학, 에너지 및 기타 산업 분야의 주요 프로젝트에 사용되었으며 안정적인 품질로 고객으로부터 장기적인 재구매 신뢰를 얻었습니다.

핵심 작동 원리

고하중 일정 스프링 행거는 이중 암 레버 메커니즘과 나선형 스프링 어셈블리의 공동 설계를 채택하여 모멘트 평형의 기계적 원리를 기반으로 일정한 힘 출력을 실현합니다.

▶ 모멘트 평형 메커니즘: 파이프라인이 열 변위를 생성하면 스프링 어셈블리가 레버 메커니즘을 통해 토크를 전달하여 부하 모멘트와 스프링 모멘트가 항상 균형을 유지합니다.

▶ 캠 가이드 보상: 정밀 캠 가이드 구조가 내장되어 기계적 마찰 및 제조 편차로 인한 부하 변동을 보상합니다.

▶ 행정 표시 장치: 실시간으로 파이프라인 변위를 관찰할 수 있는 시각화된 변위 표시기가 장착되어 있어 현장 설치 및 조정이 용이합니다.

기술적인 매개변수

매개변수 항목	기술 지표	실행기준
정격부하범위	0.5kN ~ 1000kN (초대형 하중 맞춤형)	GB/T 17116 / HG/T 20644
작업 변위 범위	±50mm ~ ±500mm	엔지니어링 설계 요구 사항에 따라
부하 불변성	≤±5%(국가 표준 요구 사항 ≤6% 초과)	단위별 공장검사
작동 온도 범위	-20℃ ~ 450℃ (고온 조건에 맞게 맞춤 설정 가능)	소재 적응형 디자인
현장 부하 조정 범위	±10%	특수 조정 기구 탑재
피로생활	≥10,000 주기	시뮬레이션된 작업 조건 테스트
스프링 소재	60Si2MnA 고강도 스프링강	진공열처리 공정

핵심 제품 특징

1. 안정적인 부하 항상성 성능

고하중 고정 스프링 행거의 하중 편차는 전체 스트로크에 걸쳐 ±5% 이내로 제어되어 국가 표준 요구 사항을 능가합니다. 다중 디스크 스프링 조합과 정밀 기계 설계를 통해 열 변위 중에 파이프라인이 항상 균일한 지지를 얻도록 보장하여 근본적으로 응력 집중 위험을 제거합니다.

2. 고하중 조건에 대한 강력한 적응성

고하중 파이프라인 시스템에 맞게 최적으로 설계된 내하중 프레임은 Q345B 고강도 구조강을 채택하고 스프링 실린더는 일체형 회전으로 형성되어 원주 용접의 숨겨진 위험을 제거합니다. 이 제품은 최대 1000kN의 하중을 견딜 수 있어 대규모 발전소, 정유소 및 기타 시설의 고하중 파이프라인 지원 요구 사항을 충족합니다.

3. 편리한 설치 및 유지관리

▶ 설치 및 운송 중에 스프링을 잠그는 로드 잠금 장치가 장착되어 우발적인 변위를 방지합니다.

▶ 현장 하중은 실제 작업 조건 편차에 맞게 ±10% 이내로 미세 조정 가능

▶ 표준화된 연결 인터페이스, 다양한 파이프라인 설치 형태와 호환 가능

▶ 모듈식 구조 설계, 마모 부품 교체 용이

4. 전체 근무 조건 보장

이 제품은 -20℃ ~ 450℃의 작동 온도 범위에 적응할 수 있습니다. 저온 LNG 및 고온 증기와 같은 특수한 작업 조건의 경우 해당 고온 또는 저온 내성 재료를 맞춤화하여 극한 환경에서 성능 신뢰성을 보장할 수 있습니다.

제품 기술 사양

상수 스프링 행거 사양표	예
모델/시리즈	PH, LH, 캘리포니아, CS, TH
부하 용량(작동)	0.1kN - 500kN
총 여행	50mm, 100mm, 200mm, 400mm
실제 여행	최대 600mm
부하편차(공차)	±5%(표준) / ±3%(고정밀)
설치 위치	수평 / 수직
하우징 마감	용융 아연 도금 / 에폭시
작동 온도.	-20°C ~ +80°C(주변)
스프링 코일 재질	60Si2Mn / 50CrVA
부하 조정 범위	±10%(필드 조정)
