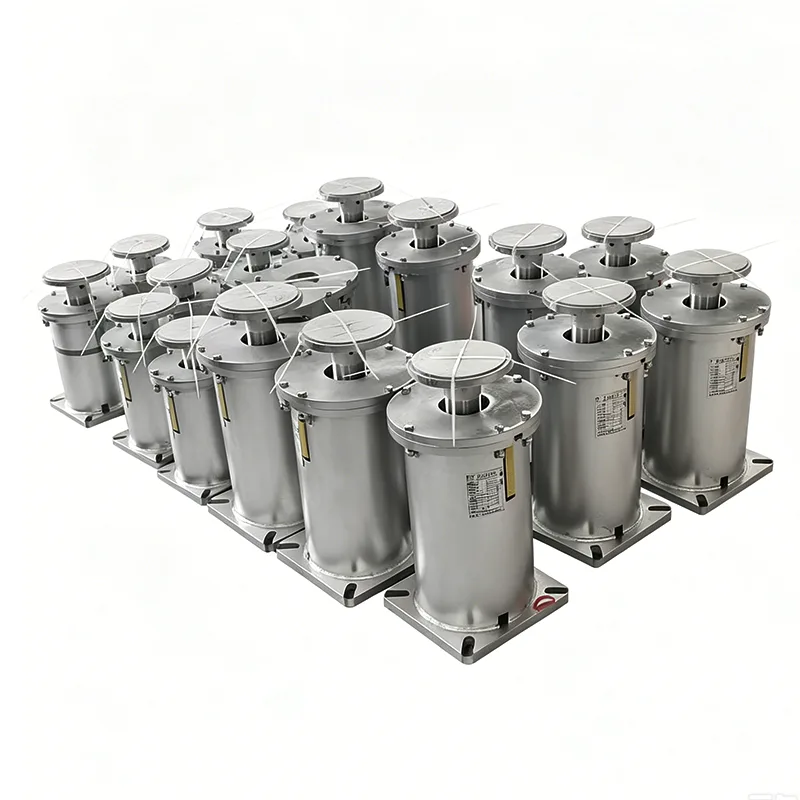

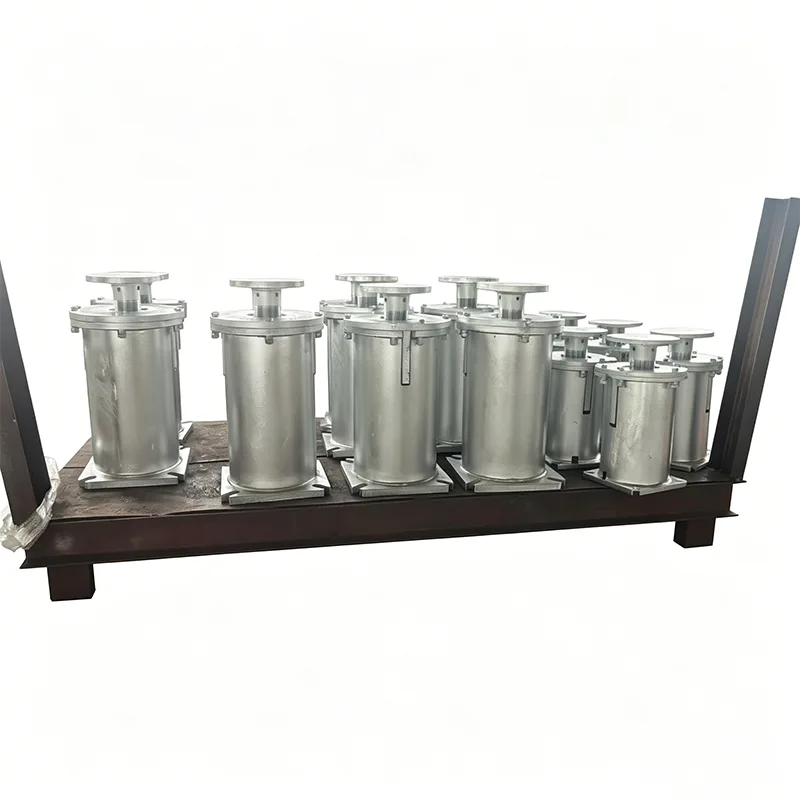

F형 가변 스프링 지지대

Tianshun은 14년 동안 HG/T 20644 호환 솔루션을 생산한 경험을 바탕으로 표준 파이프라인 지원 제품을 제조합니다. 숙련된 제조업체로서 당사는 기초 또는 플랫폼의 하단 파이프라인 지지용으로 설계된 Type F 가변 스프링 지지대를 생산합니다. 이 신뢰할 수 있는 공급업체는 쉬운 설치와 비용 효율적인 작동을 위해 공장에서 사전 설정되어 있는 표준 모듈형 제품을 제공합니다.

문의 보내기

제품 설명

2012년에 설립된 Yangzhou Tianshun Pipeline Technology Co., Ltd.는 HG/T 20644 가변 스프링 지지대 및 행거 표준을 엄격하게 준수하여 다양한 제품을 생산합니다. F형 가변 스프링 지지대는 파이프라인의 하단 지지용으로 특별히 설계된 표준 시리즈의 베이스형 지지 제품입니다. 이는 전력, 석유화학, 야금 및 기타 산업의 중소 변위 파이프라인 시스템에 널리 사용되며 엔지니어링에서 가장 널리 사용되는 가변 스프링 모델 중 하나입니다.

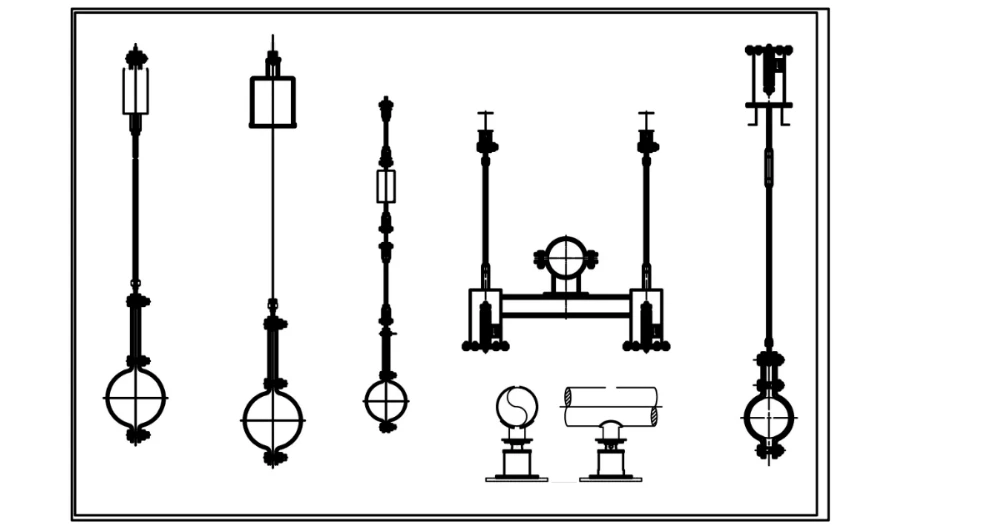

Variable Spring Hanger

제품 기술 사양

가변 스프링 행거 사양표	예
행거 종류/구성	유형 A, B, C, D, E, F, G
스프링 크기 / 번호	0호~22호
여행 범위	30mm, 60mm, 90mm, 120mm 180mm
작동 부하	0.2kN - 400kN
설치된 부하(냉간 부하)	kN/kgf
작동 부하(핫 부하)	kN/kgf
이동 방향	상향 / 하향
변동성(%)	≤ 25%(표준)
표면 처리	용융 갈브/페인팅
하우징 재질	탄소강(Q235/Q355)

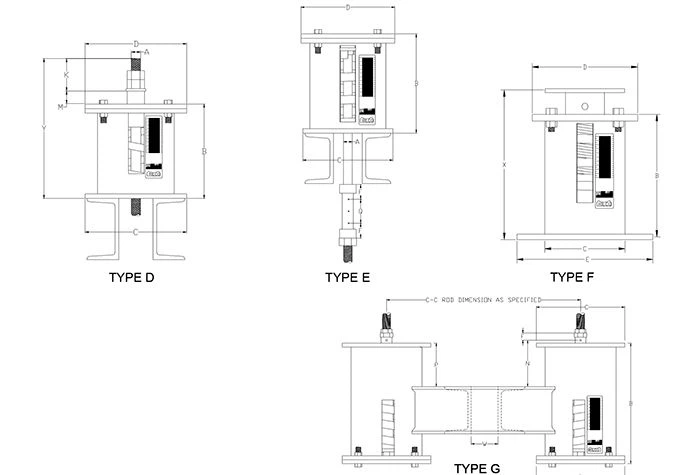

F형 제품의 구조 및 특징

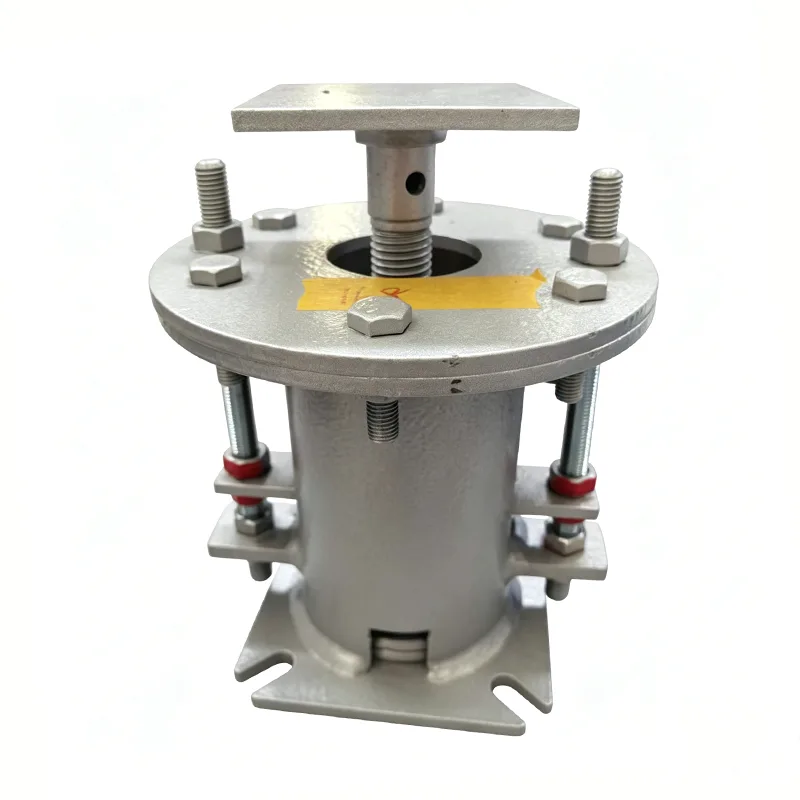

F형 가변 스프링 지지대는 다음과 같은 부분으로 구성된 수직 상자 구조를 채택합니다.

▶ 베이스 플레이트: 기초에 연결된 넓은 지지 베이스 플레이트

▶ 스프링 실린더: 원통형 나선형 압축 스프링 내장

▶ 상판: 로드 플레이트, 파이프 지지대에 연결됨

▶ 변위 표시판: 차가운 상태와 뜨거운 상태 위치 표시

▶ 잠금 볼트: 운송 및 설치 중에 잠김

▶ 높이 조절 볼트: 현장에서 하중 미세 조정

핵심 디자인 기능

표준 모듈형 디자인

HG/T 20644 표준을 완벽하게 준수하며 다른 제조업체의 제품과 호환 가능

표준화된 하중 및 변위 시리즈로 설계 기관 선정에 편리

통일된 설치 치수, 엔지니어링 조달에 편리함

공장 사전 설정

설계 하중에 따라 사전 압축된 스프링, 차가운 상태 위치에서 고정됨

현장 설치 후 잠금 볼트만 제거하면 바로 사용할 수 있습니다.

현장에서 스프링 압축을 조정할 필요가 없습니다.

컴팩트한 구조

수직 디자인, 작은 바닥 면적

전체 높이 200-400mm, 공간이 제한된 상황에 적합

낮은 무게중심, 좋은 안정성

편리한 유지보수

스프링 어셈블리를 꺼내서 별도로 교체할 수 있습니다.

검사 중 명확한 변위 표시

마모 부품 없음, 유지보수가 필요 없는 디자인

F형 기술 매개변수 빠른 참조 테이블

변위 시리즈	부하 범위	봄 번호	강성 범위	신체 높이	베이스 플레이트 크기
30mm 변위	0.2kN ~ 22kN	00 ~ 22	0.07 ~ 7.3kN/mm	215mm	170×120mm
60mm 변위	0.2kN ~ 42kN	00 ~ 42	0.03 ~ 7.0kN/mm	265mm	170×120mm
90mm 변위	0.5kN ~ 65kN	01 ~ 65	0.06 ~ 7.2kN/mm	315mm	215×160mm
120mm 변위	0.5kN ~ 90kN	01 ~ 90	0.04 ~ 7.5kN/mm	365mm	215×160mm

실행 표준: HG/T 20644-2024부하 변화율: 25% 이하(표준 요구 사항) 스프링 재질: 50CrVA 스프링 강철쉘 재질: Q235B 부식 방지 처리: 샌드블라스팅 녹 제거 + 에폭시 아연이 풍부한 프라이머 + 탑코트

모델 코딩 규칙에 대한 자세한 설명

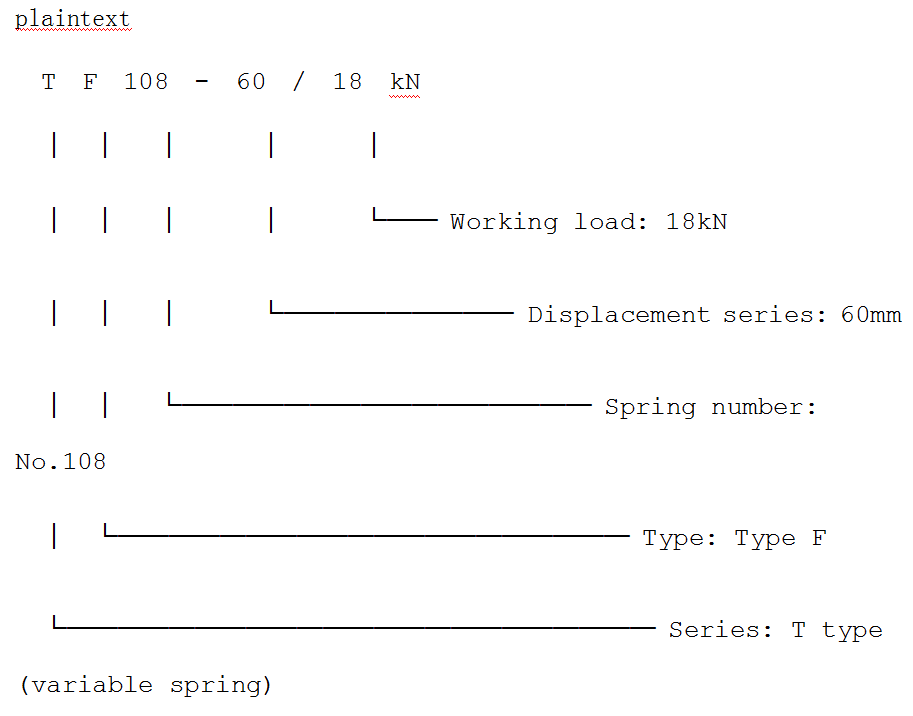

F형 가변 스프링 지지대의 표준 모델 코딩 예:

선택에 필요한 매개변수:

▶ 파이프라인 작업 하중(kN)

▶ 파이프라인 수직 열변위(mm)

▶ 변위 방향(상향/하향)

▶ 환경 부식 등급

당사의 전문 팀은 귀하가 제공한 파이프라인 매개변수를 기반으로 정확한 Type F 제품 모델을 직접 제공할 수 있습니다.

선택 예(단계별 안내)

근무 조건 예시:

▶ 파이프라인 작업 하중: 15kN

▶ 파이프라인 상향 열 변위: 40mm

선택 단계:

1. 변위 시리즈 결정: 40mm 변위, 60mm 시리즈 선택(여유 여유)

2.뜨거운 상태 하중 계산: 상향 변위, 스프링 해제, 하중 감소

3.스프링 강성표 확인: 스프링 No.106, 강성 0.25kN/mm 선택

4.하중 변화 계산: 40mm × 0.25kN/mm = 10kN 변화

5.변경률 확인: 10kN / 15kN = 6.7% ≤ 25%, 요구 사항 충족

최종 모델: TF106-60/15kN

Type F Variable Spring Support의 선택은 복잡해 보이지만 실제로는 표준을 따릅니다. 우리는 무료 선택 서비스를 제공합니다. 파이프라인 매개변수만 제공하면 정확한 모델을 제공할 것입니다.

유형 F의 일반적인 응용 시나리오

응용 시나리오	근무 조건 특성	F형을 선택하는 이유
파이프 갤러리의 하단 레이어 파이프라인	가장 낮은 층 파이프라인, 위에 리프팅 포인트 없음	파이프 갤러리 바닥에서 위쪽으로 지지
장비 플랫폼의 파이프라인	강철 구조물 플랫폼에 배치	플랫폼 강철빔에 직접 얹어 놓기
펌프 입구 및 출구 파이프라인	변위 ≤50mm, 안정적인 하중	표준 모델, 저렴한 비용
순환수 파이프라인	상온, 작은 변위	가변 스프링은 요구 사항을 완벽하게 충족합니다.
압축 공기 파이프라인	안정된 압력, 작은 온도 변화	F형은 가장 가격 대비 성능이 뛰어납니다.
보조 증기 파이프라인	중간 온도, 변위 ≤50mm	가변 스프링이 요구 사항을 충족합니다.
화학 용매 파이프라인	상온, 큰 온도 변동 없음	표준형 F는 보편적입니다.

품질 관리 및 납품

생산 품질 관리

특수 스프링 검사: 각 스프링에 대한 100% 하중 테스트, 강성 곡선 기록

사전 압축 설정: 주문 요구 사항에 따라 차가운 상태 위치로 정확하게 압축, 잠금

변위 표시 교정: ±1mm까지 정확한 표시판 위치

부식 방지 처리: Sa2.5 등급 샌드블라스팅, 코팅 두께 ≥80μm

외관검사 : 용접부, 치수, 표시 등 종합검사

배달 장점

재고 있음: 일반 모델(TF030-TF120, 30/60/90 변위) 재고 있음

빠른 배송: 재고 주문 시 3일 이내 배송, 맞춤 주문 시 7~10일 소요

대량 가격: 엔지니어링 대량 조달을 위한 계층별 가격

완전한 문서화: 각 제품 배치에는 자격 인증서, 스프링 테스트 보고서, 설치 지침이 함께 제공됩니다.

서비스 및 지원

자유로운 선택: 전문 엔지니어가 선택 계산을 제공하여 정확한 모델을 보장합니다.

도면 제공: 설계에 협조할 수 있는 표준 설치 치수 도면 제공

기술 지원: 설치, 시운전, 사용에 관한 다양한 질문에 답변해 드립니다.

품질 보증: 2년 제품 보증, 사람에 의한 손상이 아닌 경우 무료 교체

비상대응 : 현장 문제에 대해 24시간 이내 해결방안 제공

예비 부품: 재고 스프링 어셈블리, 볼트 및 기타 마모 부품

F형 가변스프링 지지대는 화학산업의 일반 표준제품이자, 엔지니어링 분야에서 가장 널리 사용되는 가변스프링 모델입니다. 우리는 안정적인 제품 품질과 적시 납품을 통해 14년 동안 표준 시리즈 생산에 주력해 왔으며 전 세계 40개국 이상에서 엔지니어링 프로젝트를 수행해 왔습니다. 표준형 F를 선택하고 신뢰성과 편의성을 선택하세요.
