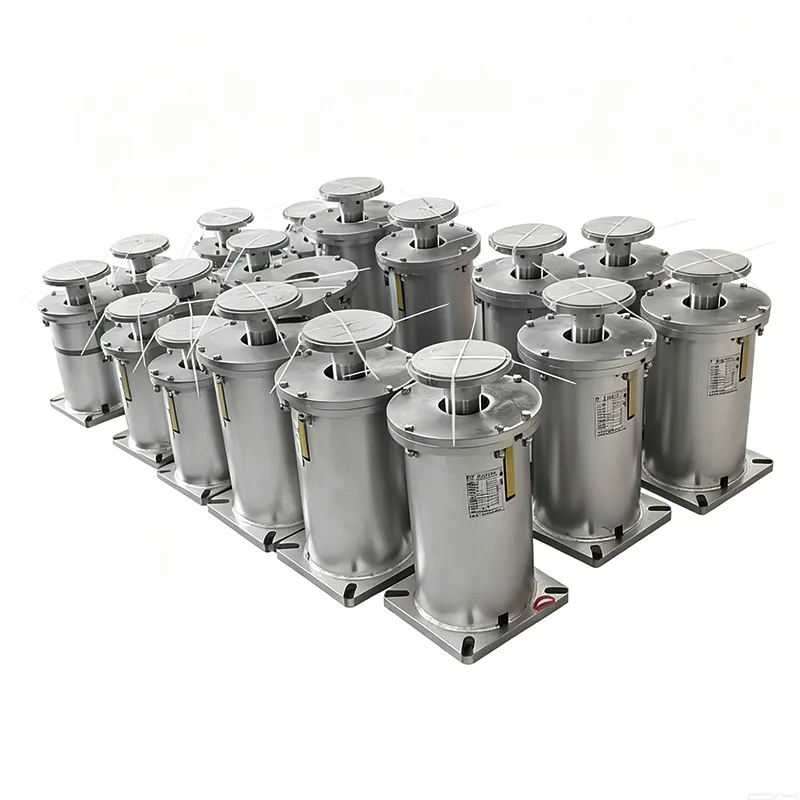

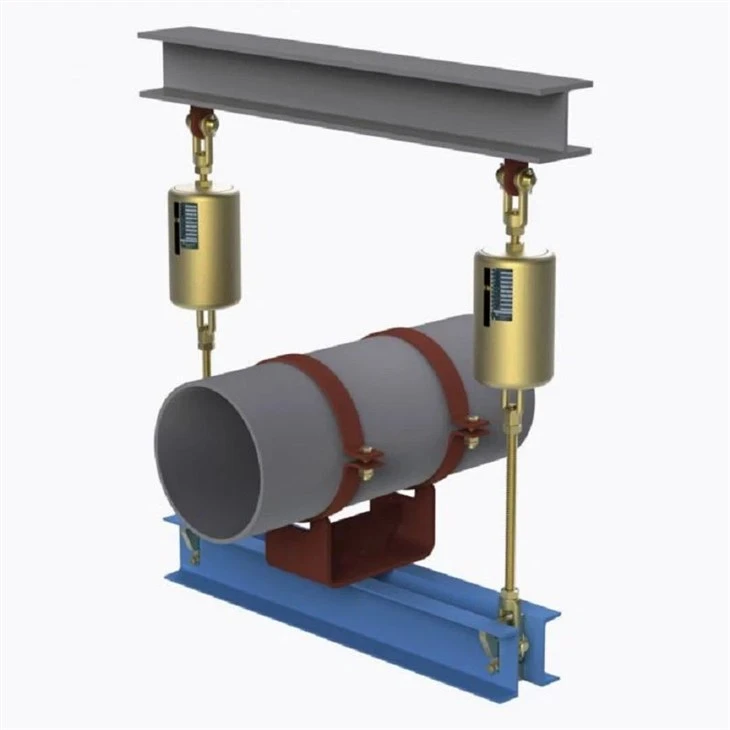

모든 파이프에 지속적인 지지력이 필요한 것은 아닙니다. 실제로 우리가 다루는 대부분의 라인(프로세스 배관, 유틸리티 헤더, 냉각수 라인)은 가변 스프링 지지대를 사용해도 잘 작동합니다. ~에천순, 우리는 14년 동안 양저우 공장에서 가변 스프링 장치를 공급해 왔으며 아마도 우리가 배송하는 가장 일반적인 유형의 스프링 지지대일 것입니다. 발전소의 파이프 랙이나 정유소를 지나다 보면 강철에 매달려 있거나 T-포스트에 앉아 있는 스프링 캔이 가변 스프링 지지대일 가능성이 높습니다.
이 그림은 제품의 하중 지지 정확도와 작동 신뢰성을 검증하기 위한 하중 및 변위의 주요 매개변수를 포함하여 가변 스프링 지지대/행거의 하중 변위 성능 곡선을 보여줍니다.
각 장치는 배송 전에 부하 교정 및 성능 테스트를 거칩니다. 설정 부하 편차는 ANSI/MSS-SP-58-2018 국제 표준 및 NB/T47039-2013을 준수하여 ±5% 이내로 제어됩니다.
제품은 전력, 석유화학 및 기타 산업용 배관 시스템에 대한 기술 요구 사항을 충족합니다. MSS‑SP‑58‑2018에 따라 가변 스프링 장치의 최대 허용 부하 가변성은 전체 작업 이동 내에서 작동 열간 부하의 25%를 초과할 수 없습니다.
| 가변 스프링 행거 사양표 | 예 |
| 행거 종류/구성 | 유형 A, B, C, D, E, F, G |
| 스프링 크기 / 번호 | 0호~22호 |
| 여행 범위 | 30mm, 60mm, 90mm, 120mm 180mm |
| 작동 부하 | 0.2kN - 400kN |
| 설치된 부하(냉간 부하) | kN/kgf |
| 작동 부하(핫 부하) | kN/kgf |
| 이동 방향 | 상향 / 하향 |
| 변동성(%) | ≤ 25%(표준) |
| 표면 처리 | 용융 갈브/페인팅 |
| 하우징 재질 | 탄소강(Q235/Q355) |
아이디어는 간단합니다. 열 팽창으로 인해 파이프가 위아래로 움직일 때 내부 스프링이 압축되거나 이완되고 지지력이 약간 변경됩니다. 바로 '변수' 부분입니다. 힘의 변화는 예측 가능하며 파이프 응력 엔지니어가 이미 허용한 범위 내에서 유지됩니다. 허용 부하 변동이 예를 들어 15% 또는 20%인 경우 추가 비용을 지출할 필요가 없습니다.지속적인 스프링 지원. 더 저렴한 비용으로 더 단순하고 컴팩트한 디자인으로 수직 이동 흡수, 중량 운반 등 동일한 기능을 얻을 수 있습니다. 그렇기 때문에 프로젝트 사양에서는 변수 스프링 지원을 기본값으로 나열하고 중요한 연결 지점에 대한 상수 유형만 호출하는 경우가 많습니다.
우리는 디자인을 단순하고 견고하게 유지합니다. 우리가 사용하는 일반적인 건축 자재는 다음과 같습니다.
| 요소 | 재료 | 우리가 그것을 사용하는 이유 |
|---|---|---|
| 코일 스프링 | 60Si2MnA 또는 50CrVA 스프링 강 | 긴 피로 수명, 사전 설정 및 하중 테스트 완료 |
| 주택(캔) | Q235B 탄소강, RAL 5015 파란색으로 도색 | 견고하고 용접 가능하며 내후성 |
| 스프링 캡/로드 플랜지 | Q235B 또는 20# 단조강 | 파이프 하중을 스프링에 고르게 전달합니다. |
| 여행 지표 및 규모 | 스테인레스 스틸 또는 양극 처리된 알루미늄 | 명확한 판독, 녹슬지 않음 |
| 하단 연결부(나사산형 부싱 또는 플랜지) | 탄소강 A105 | 표준 NPT 또는 요청에 따른 플랜지 |
모든 스프링 와이어에는 밀 테스트 인증서가 함께 제공됩니다. 우리는 조립 전에 스프링을 숏피닝하고 사전 설정합니다. 이를 통해 초기 세트가 제거되고 하중-편향 곡선이 설계 데이터와 일치하는지 확인됩니다.
ANSI/MSS SP-58 – 파이프 지지대 설계 및 제조 관리
ASME B31.3 – EPC에서 널리 참조되는 공정 배관
GB/T 17116 – 파이프 행거 및 지지대에 대한 중국 표준
수출 주문에 대한 표준으로 EN 10204 3.1 재료 인증
우리 공장은 ISO 9001:2015 품질 관리 시스템을 운영합니다. 철강 입고부터 최종 부하 테스트까지 모든 단계가 문서화됩니다.
Q1: 부하 변동은 어느 정도까지 예상해야 합니까?
일반적으로 스프링 강성과 파이프 이동 거리에 따라 고온 하중의 10%~25% 사이입니다. 파이프 응력 보고서는 허용 가능한 변화가 무엇인지 알려줍니다. 보고서에 엄격한 한계(예: 5% 미만)가 표시되면 지속적인 스프링 지원으로 전환해야 합니다. 다른 모든 것에는 변수가 좋습니다.
Q2: 가변 스프링 지지대를 선택하거나 견적을 내려면 어떤 정보가 필요합니까?
뜨거운 하중, 차가운 하중, 수직 이동량과 방향(위 또는 아래)을 보내주세요. 마크업된 파이프 지지 도면이나 응력 등각투영이 도움이 됩니다. 우리는 올바른 스프링 크기와 시리즈를 선택하고 제조를 시작하기 전에 계산된 모든 값이 포함된 데이터 시트를 보내드립니다.
Q3: 가변 스프링 지지대는 다른 브랜드와 호환 가능합니까?
기능면에서는 그렇습니다. 우리는 가장 일반적인 산업 시리즈(MSS SP-58에 따른 유형 A, B, C, D, E, F, G)에 하중 범위와 봉투 크기를 일치시킬 수 있습니다. 귀하의 프로젝트에 이미 특정 공급업체의 부품 번호가 있는 경우 해당 부품 번호를 알려주시면 상호 참조해 드리겠습니다. 사소한 치수 차이가 있을 수 있다는 점을 염두에 두십시오. 주문하기 전에 이를 알려드리겠습니다.
Q4: 일반적인 배송 시간은 얼마나 됩니까?
표준 부하 범위 단위: 20~25일. 비표준 하우징, 특수 페인트 또는 스테인리스강 트림이 필요한 경우 30~40일이 소요됩니다. 우리는 작업 속도를 높이는 일반적인 스프링 코일과 캔 구성 요소의 적절한 재고를 유지합니다.
Q5: 프로토타입이나 사전 제작 샘플을 얻을 수 있나요?
예. 대규모 프로젝트의 경우 전체 생산에 들어가기 전에 승인을 위해 하나 또는 두 개의 샘플 단위를 만들 수 있습니다. 샘플 비용은 종종 기본 주문에 대해 적립될 수 있습니다.
문 밖으로 나가는 모든 가변 스프링 지지대는 하중 테스트를 거쳤습니다. 스프링을 지정된 저온 하중으로 설정한 다음 전체 이동을 여러 번 실행하여 저온 위치와 고온 위치 모두에서 하중을 확인합니다. 이동 저울이 보정되고 잠겨 있습니다. 실제 하중 값을 요약한 테스트 인증서가 배송 문서에 포함되어 있습니다. 귀하의 요청에 따라 SGS, Bureau Veritas 또는 TÜV의 제3자 검사가 가능합니다.
일부 고객은 가변 스프링 지지대가 순수한 카탈로그 항목이라고 생각합니다. 우리 경험에 따르면 우리가 공급하는 제품 중 절반 정도가 맞춤형 터치를 갖추고 있습니다.
비표준 이동 길이(가변 단위에서 200mm 이상 수행)
제한된 공간에 맞게 하우징 높이를 늘리거나 줄였습니다.
해양 또는 화학 환경을 위한 스테인리스 스틸 하우징 및 하드웨어
특수 코팅: 해양 해양 페인트 시스템, 고온 알루미늄 페인트
컴팩트한 캔에 무거운 하중을 가할 수 있는 이중 스프링 설계
리프팅 러그, 로드 셀 또는 위치 변환기 내장
설치 모습을 알려주시면 실용적인 디자인을 만들어 드리겠습니다.
다음은 전 세계 프로젝트에 가변 스프링 지원을 제공하면서 배운 몇 가지 사항입니다.
파이프 변위가 위쪽으로 향하는 경우 스프링이 느슨해지지 않고 지지대가 위쪽의 차가운 하중을 견딜 수 있는지 확인하십시오. 우리는 그것을 선택의 일부로 확인할 것입니다.
실외 파이프 랙에는 용융 아연 도금 또는 우수한 페인트 시스템을 지정하십시오. 표준 공장 파란색 페인트는 실내에서는 괜찮지만, 장마가 몇 번 지나고 나면 탄소강에 녹이 슬게 됩니다. 코팅에 약간의 추가 비용을 들이면 현장 불만이 많이 줄어듭니다.
항상 스프링 하우징 주변의 여유 공간을 확인하십시오. 때로는 두 구조 부재 사이의 지지 위치가 빡빡하여 표준 캔 직경이 맞지 않는 경우도 있습니다. 미리 알려주시면 디자인을 조정해드리겠습니다.
우리는 중개인이 아닙니다. 우리는 장쑤성 양저우에 있는 자체 공장에서 설계, 제조, 테스트 및 배송합니다. 즉, 엔지니어와 대화하는 것은 실제로 제품을 만드는 사람들과 대화하는 것입니다. 당사의 가변 스프링 지지대는 복합화력 발전소, 정유소 파이프 랙, LNG 재기화 터미널, 화학 공정 장치 및 제철소에 설치되었습니다. 우리 사업의 70% 이상이 반복됩니다. 우리가 가장 저렴하기 때문이 아니라 우리의 지원이 제 시간에 나타나고 데이터 시트와 일치하며 시운전 중에 골치 아픈 일이 발생하지 않기 때문입니다.
귀하의 프로젝트 일정이 빡빡한 경우, 당사는 완성된 스프링의 재고를 보유하고 귀하의 부하 설정에 맞춰 신속하게 조립할 수 있습니다. 대량 주문의 경우 당사는 경쟁력 있는 공장 직접 가격을 제공하고 귀하의 건설 순서에 맞는 배송 일정에 따라 귀하와 협력할 것입니다.
파이프 지지 도면, 로드 데이터 또는 필요한 사항에 대한 간략한 설명을 보내주십시오. 일반적으로 24시간 이내에 공장 가격과 배송 시간을 포함한 적절한 견적을 제공해 드리겠습니다. 그리고 공장을 방문하여 우리가 어떻게 만드는지 보고 싶으시다면 언제든지 환영입니다.
