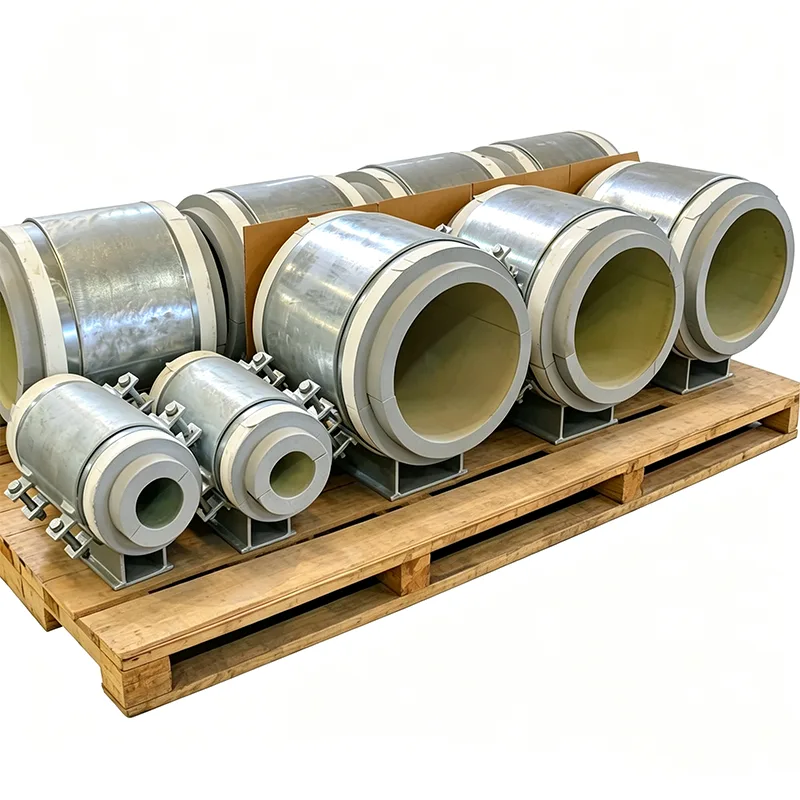

경험이 풍부한 파이프라인 지원 제조업체로서,천순제공하다사전 절연된 파이프 슬라이드 지지대단열 연속성을 유지하면서 열 이동을 수용하도록 설계된 솔루션입니다. 이러한 통합 어셈블리는 산업 프로젝트에서 열교를 줄이고 설치를 단순화하며 단열 배관 시스템의 신뢰성을 향상시키는 데 도움이 됩니다.
사전 단열된 파이프 슬라이드 지지대는 내하중 단열재와 저마찰 슬라이딩 인터페이스를 결합하여 파이프라인이 열 보호를 손상시키지 않고 확장 및 수축할 수 있도록 합니다. 현장에서 단열재를 절단하고 재구성해야 하는 기존 지지대와 달리 통합 설계는 지속적인 단열 봉투와 보다 안정적인 증기 장벽을 유지하는 데 도움이 됩니다. 이 기사에서는 이러한 지지대가 작동하는 방식, 다양한 작동 온도에 적합한 재료, 올바른 구성을 선택하는 방법, 증기, 냉각수 또는 극저온 서비스에 대한 지지대를 지정할 때 엔지니어가 고려해야 할 사항에 대해 설명합니다.
5. 올바른 파이프 슬라이드 지지대를 어떻게 선택합니까?
6. 사전 절연된 파이프 슬라이드 지지대는 어디에 사용됩니까?
7. 구매자가 주문하기 전에 확인해야 할 사항은 무엇입니까?
9. Tianshun은 귀하의 프로젝트를 어떻게 지원할 수 있습니까?
사전 단열 파이프 슬라이드 지지대는 단열 파이프라인을 지지하는 동시에 축을 따라 제어된 움직임을 허용하는 엔지니어링 구성 요소입니다. 이는 구조적 지지대, 내하중 단열 블록 및 슬라이딩 인터페이스를 조정된 어셈블리에 통합합니다.
산업용 파이프라인은 작동 온도의 상승 및 하강에 따라 치수 변화를 경험합니다. 증기 라인은 시동 중에 확장되고, 냉각수 파이프는 주변 환경과 다른 열 조건을 경험하며, 극저온 파이프라인은 작동 중에 크게 수축됩니다. 지지 시스템이 필요한 움직임을 방해하는 경우 파이프 연결부, 장비 노즐, 앵커 및 기타 구조적 지점에 과도한 힘이 발생할 수 있습니다.
기존 지지대는 또 다른 문제를 일으킬 수 있습니다. 즉, 지지 위치에서 단열재가 중단되는 경우가 많습니다. 현장 작업자는 금속 슈 주위의 단열재를 절단하고 나중에 보호 봉투를 재구성해야 할 수도 있습니다. 잘못된 정렬, 압축된 절연 또는 불완전한 밀봉은 열 성능을 저하시킬 수 있습니다.
사전 절연된 슬라이딩 지지대는 공장에서 조립된 하나의 장치에 단열과 제어된 움직임을 결합하여 이러한 문제를 해결합니다. 설계는 파이프라인의 부하, 온도, 단열재 사양 및 예상 변위와 일치해야 합니다.
이 어셈블리는 슬라이딩 메커니즘을 기본 단열 기능과 분리된 상태로 유지하면서 파이프 하중을 지지 구조로 전달하도록 설계되었습니다. 각 구성 요소에는 특정 엔지니어링 목적이 있습니다.
견고한 단열 블록은 파이프 하중을 지지하는 동시에 파이프와 강철 구조물 사이의 열 전달을 제한합니다. 재료, 두께, 압축 강도 및 형상은 설계 온도 및 하중 조건에 적합해야 합니다. 블록은 작동, 설치 및 적용 가능한 테스트 부하를 기준으로 점검해야 합니다.
일반적인 구성은 PTFE 또는 흑연 함침 슬라이딩 패드와 짝을 이루는 광택 처리된 스테인리스 스틸 슬라이딩 표면을 사용합니다. 정확한 배열은 디자인에 따라 다릅니다. 인터페이스는 축방향 이동을 허용하는 동시에 마찰을 제어하고 그에 따른 힘이 지지 구조에 전달되도록 돕습니다.
필요한 슬라이딩 이동은 배관 응력 분석을 통해 결정되어야 합니다. 설계자는 예상 변위, 이동 방향, 마찰 계수, 지지 반응 및 프로젝트 조건에 대한 적절한 허용치를 고려해야 합니다.
저온 및 극저온 서비스의 경우 수분 제어가 특히 중요합니다. 통합된 밀봉 플랜지는 인접한 단열재 재킷과 증기 장벽에 대해 정의된 연결 지점을 제공할 수 있습니다. 올바른 현장 밀봉은 습기 유입을 제한하는 데 도움이 되며, 그렇지 않으면 절연 성능이 저하되고 부식 위험이 증가할 수 있습니다.
또한 슬라이딩 인터페이스는 건설 잔해, 물 및 기타 오염 물질로부터 적절한 보호가 필요합니다. 최종 엔클로저 및 밀봉 세부 사항은 제조업체가 승인한 도면을 기준으로 확인해야 합니다.
단열재와 슬라이딩 기능을 통합하면 설치 일관성을 향상시키고 파이프 지지 위치에서 흔히 발생하는 문제를 줄일 수 있습니다.
이러한 이점은 올바른 엔지니어링 및 설치에 따라 달라집니다. 슬라이딩 지지대는 잘못된 파이프 응력 모델, 부적절한 단열 강도, 불충분한 이동 또는 제대로 밀봉되지 않은 증기 장벽을 보완할 수 없습니다.
재료 선택은 사전 단열된 파이프 슬라이드 지지대를 지정하는 가장 중요한 단계 중 하나입니다. 단열재는 허용 가능한 열 성능을 유지하면서 사용 온도와 압축 하중을 견뎌야 합니다. 슬라이딩 재료는 예상되는 하중, 이동, 환경 및 유지 관리 요구 사항에도 적합해야 합니다.
| 애플리케이션 | 잠재적인 단열재 | 주요 선택 고려 사항 |
|---|---|---|
| 냉각수 및 소금물 | 고밀도 PIR | 열전도율, 내습성, 압축강도 |
| 저온 공정 배관 | PIR 또는 셀룰러 유리 | 설계 온도, 증기 제어 및 하중 지지력 |
| 극저온 파이프라인 | 셀룰러 유리 | 극저온 및 습기 보호에 적합 |
| 증기 및 고온 공정 라인 | 규산칼슘 | 온도 등급, 기계적 강도 및 열 성능 |
| 특수 고온 애플리케이션 | 펄라이트 기반 또는 미세 다공성 단열재 | 프로젝트별 온도 제한 및 압축 거동 |
천순 단열재 파이프 슬라이드 지지대 제품 페이지에 설명된 대로 재료 옵션은 선택한 단열재와 특정 설계에 따라 약 -196°C ~ +650°C 범위의 서비스 조건을 포괄할 수 있습니다. 이러한 끝점을 모든 구성에 대한 보편적인 등급으로 해석해서는 안 됩니다.
엔지니어는 최종 사양을 승인하기 전에 허용 작동 온도, 설계 온도에서의 압축 강도, 단열재 두께, 슬라이딩 재료 제한 및 모든 구성 요소의 호환성을 확인해야 합니다.
공칭 파이프 직경만을 기준으로 지지대를 선택하면 설계 수정에 비용이 많이 들 수 있습니다. 신뢰할 수 있는 사양은 기계적, 열적, 설치 요구 사항을 함께 고려합니다.
정상 작동 온도, 최소 및 최대 설계 온도, 압력 조건, 관련 시작 또는 종료 시나리오를 식별합니다. 이러한 요소는 단열재 선택 및 예상 파이프라인 이동에 영향을 미칩니다.
작동 파이프 중량, 유체 중량, 단열재 및 클래딩 중량, 적용 가능한 동적 하중 및 관련 수력시험 하중을 제공합니다. 단열 블록은 일반 작동 중량뿐만 아니라 지배적인 하중 케이스에 대해 점검해야 합니다.
승인된 배관 응력 분석을 사용하여 지지 위치에서 예상되는 움직임을 설정합니다. 이동 방향, 설계 변위, 슬라이딩 인터페이스 치수 및 필요한 간격을 확인합니다.
파이프 외부 직경, 단열재, 단열재 두께 및 증기 장벽 요구 사항을 지정합니다. 지지 형상은 인접한 단열 시스템과 정렬되어야 하며 틈이나 취약한 밀봉 전환이 발생하지 않도록 해야 합니다.
지지대에 표준 슬라이딩 구성, 측면 가이드 플레이트 또는 기타 프로젝트별 구속이 필요한지 여부를 결정합니다. 가이드 지지대는 측면 변위를 제한하면서 축 방향 이동을 허용할 수 있지만 구속 위치는 전체 배관 응력 설계와 조화를 이루어야 합니다.
지지 구성에 대한 더 넓은 개요를 보려면 Tianshun의 산업용 파이프 지지 범위를 검토하고 선택한 지지를 프로젝트의 전체 지원 일정에 맞게 조정하십시오.
이러한 지지대는 파이프라인에 열 보호와 이동 제어가 모두 필요한 경우 특히 유용합니다. 일반적인 응용 분야는 다음과 같습니다.
습한 산업 건물에 설치된 냉각수 파이프라인을 생각해 보십시오. 기존의 강철 지지대가 단열재를 방해하는 경우 지지대 주변에 응결 현상이 발생하여 잠재적으로 부식 및 단열재 열화에 기여할 수 있습니다. 적절하게 선택된 사전 절연 슬라이딩 지지대는 파이프가 설계된 대로 움직일 수 있도록 하면서 이러한 열교를 줄일 수 있습니다.
실제 결과는 단열 사양, 지지 하중, 환경 조건, 설치 품질 및 전체 증기 차단 시스템의 연속성에 따라 달라집니다.
프로젝트 조달 팀의 경우 완전한 기술 조사를 통해 제조업체는 보다 정확한 견적을 준비하고 사양 차이로 인한 위험을 줄일 수 있습니다.
제안을 요청하기 전에 다음 정보를 준비하십시오.
제조업체에 설계 가정, 허용 하중, 단열 특성, 슬라이딩 이동 및 인터페이스 세부 사항을 확인하도록 요청하십시오. 필요한 경우 별도로 정의된 프로젝트 서비스로 제3자 검사 또는 입회 테스트를 준비합니다.
공장 검사 및 문서화는 추적성을 향상시킬 수 있지만 구매자는 내부 품질 검사와 독립적으로 인증된 제3자가 수행하는 테스트를 구별해야 합니다. 검사 범위는 생산이 시작되기 전에 합의되어야 합니다.
표준 파이프 슈는 주로 파이프라인을 지지하며 파이프 주위를 절단하고 재구성하려면 단열재가 필요할 수 있습니다. 사전 단열된 파이프 슬라이드 지지대는 내하중 단열 블록과 슬라이딩 인터페이스를 통합하여 지정된 움직임을 수용하면서 단열을 유지하는 데 도움을 줍니다.
작동 범위는 절연재와 전체 조립 설계에 따라 다릅니다. Tianshun은 적절한 극저온 구성을 위한 약 -196°C부터 적절한 고온 단열을 위한 +650°C 범위의 옵션을 나열합니다. 선택한 재질, 하중, 작동 조건에 따라 실제 허용 범위를 확인해야 합니다.
열팽창 또는 수축, 지지 위치, 이동 방향 및 관련 운영 시나리오를 고려하여 배관 응력 분석을 통해 필요한 이동 거리를 설정합니다. 슬라이딩 표면은 기계적 한계에 도달하지 않고 충분한 이동을 제공해야 합니다.
예. 가이드 플레이트는 측면 변위를 억제하면서 축 방향 이동을 허용하도록 적절한 구성에 통합될 수 있습니다. 가이드 배열과 간격은 배관 응력 분석 및 프로젝트의 지지 설계와 조화를 이루어야 합니다.
합의된 공급 범위에 따라 문서에는 강철 재료 인증서, 단열재 데이터시트, 미끄럼 마찰 테스트 정보, 치수 검사 보고서 및 관련 공장 검사 기록이 포함될 수 있습니다. 구매 사양에서 필수 표준, 추적성 및 타사 테스트 요구 사항을 확인하세요.
신뢰할 수 있는 사전 단열 파이프 슬라이드 지지대는 구조적 하중, 단열, 슬라이딩 성능 및 습기 보호의 균형을 유지해야 합니다. 이러한 요구 사항을 하나의 조정된 설계로 처리하면 설치 불확실성을 줄이고 장기적인 파이프라인 신뢰성을 지원하는 데 도움이 됩니다.
천순은 2012년부터 Yangzhou 시설에서 파이프라인 지원 제품을 제조해 왔으며 증기, 냉각수 및 극저온 서비스를 포함한 산업용 배관 응용 분야용 솔루션을 공급하고 있습니다. 엔지니어링 팀은 파이프 치수, 단열재 요구 사항, 설계 하중 및 이동 데이터를 검토하여 적합한 지지 구성을 식별하고 프로젝트에 필요한 문서를 명확히 하는 데 도움을 줄 수 있습니다.
맞춤형 제품을 소싱하는 경우사전 절연된 파이프 슬라이드 지지대신규 설치 또는 기존 파이프라인 업그레이드의 경우 견적을 요청하기 전에 파이프 지지 일정, 단열재 사양 및 응력 분석 데이터를 준비하십시오. Tianshun 제품 페이지를 방문하여 사용 가능한 설계 접근 방식을 검토하고저희에게 연락주세요기술 요구 사항, 자재 옵션, 검사 범위 및 프로젝트 납품 요구 사항을 논의합니다.
