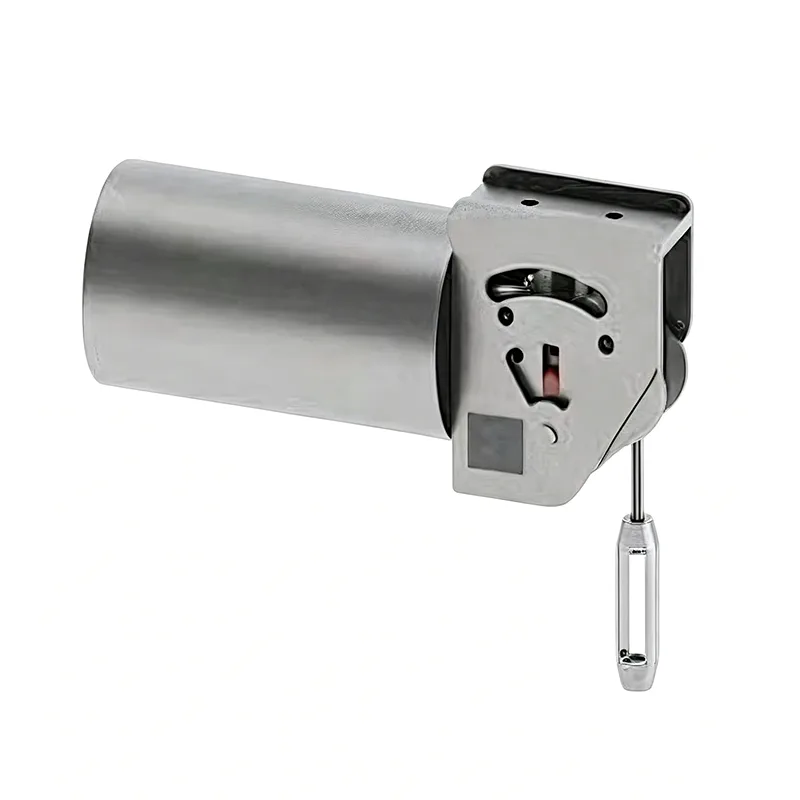

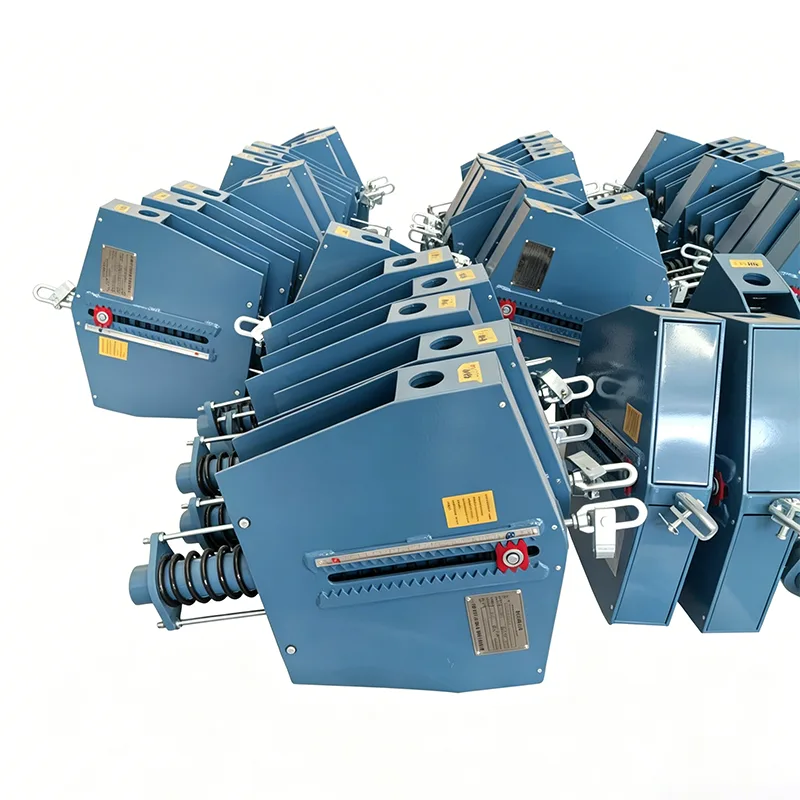

일정한 스프링 행거적용 대상: MSS SP-58/SP-69, ASME B31.3, JB/T8030, SH/T3073 표준에 따라 화력/원자력, 석유 및 가스 정제, LNG, 석탄 화학 산업 고온 및 고압 파이프라인.
주요 원리 및 작업 포인트(일정 토크 코어)
토크 균형 원리: 레버/캠 + 나선형 스프링 구조를 활용하여 파이프라인이 가열되거나 냉각됨에 따라 스프링이 팽창 및 수축합니다. 레버는 포스 암을 자동으로 조정하고 스프링 토크는 전체 프로세스에 걸쳐 파이프라인 부하 토크를 상쇄하여 전체 스트로크에 걸쳐 일정한 부하 출력을 제공합니다.
부하 정확도에 대한 경도 표시기: 전체 정격 스트로크 내 부하 변동 ≤ ±6%(에너지 프로젝트의 경우 필수), 가변 스프링의 경우 ±25% 이상; 중원자력/수소화 장치의 경우 제어 ≤ ±3%.
스프링은 약간의 변형만 겪습니다. 가변 스프링 전체에 걸쳐 큰 압축에 비해 일정 매달기 스프링은 팽창 및 수축량이 매우 작아서 냉간 및 고온 교번 사이클로 인한 피로 손실이 적고 에너지 장치의 연간 시작-정지 사이클링 조건에 적합합니다.
선택 및 디자인 포인트 (초기)
세 가지 매개변수 요소
Cold Load : 상온자중형(배관+단열재+중자중형) 설치
핫 로드: 완전 부하 작동 매체 전체 중량
총 수직 이동: 열팽창 상하 변위. 선택 시 15% - 20%의 안전 마진을 확보해야 합니다. 포인터가 상한 및 하한 블록에 닿아서는 안 됩니다.
선택 기준 임계값: 단일 리프팅 지점의 수직 열 변위 > 12mm, 냉간 및 고온 하중의 차이 > 25%(스프링 금지 사용), 장비 파이프 개구부(터보 발전기/압축기/열교환기)는 일정한 리프팅을 사용해야 합니다.
작동 조건에 맞는 재료 매칭
화력 고온(> 450℃): 50CrVA 고온 저항 합금 스프링
해양 석유 및 가스/해안 정유소: C5-M 중부식성 쉘, 스테인리스 스틸 핀 샤프트
LNG 저온(-196℃): 저온 특정 담금질 스프링 강으로 저온 파손을 방지합니다.
현장설치 핵심사항 (에너지사업 필수)
설치 전 공장 잠금 해제 금지
공장 표준 운송 잠금 핀(Lock Pin)을 설치하고 정격 테스트 압력 과부하의 두 배를 견딜 수 있는 파이프라인 수압 테스트 전반에 걸쳐 잠금 강성을 유지합니다. 테스트가 통과되고 파이프라인 시스템이 설치된 후에만 잠금을 해제하십시오.
저온 상태 포지셔닝 및 교정
파이프라인을 리프팅 로드와 연결한 후 턴버클을 약간 조정하여 부하를 미세 조정하고 포인터를 흰색 저온 상태 COLD 눈금에 맞춥니다. 핀 샤프트를 손으로 쉽게 빼낼 수 있어 설계값과 일치하는 하중을 나타낼 수 있습니다.
가열 시 핫 상태 확인
장치가 정격 작동 조건에 도달한 후 포인터는 적격 핫 상태 HOT 스케일 범위 내에 있어야 자격을 갖춘 것으로 간주됩니다. 포인터가 상한/하한을 초과하면 다시 계산하고 리프팅 프레임 사양을 교체해야 합니다.
운전조건 관리 핵심 포인트(에너지 유해 파이프라인)
측면 힘 금지: 일정한 호이스팅은 수직 하중만 지탱합니다. 파이프라인의 수평 열팽창은 안내 지지대와 일치하여 호이스팅 로드가 이탈되는 것을 방지하고 측면 비틀림으로 인해 쉘이 걸리는 것을 방지합니다.
진동 파이프라인 제어: 압축기 및 펌프(석유 및 가스/고주파 진동이 있는 화력)의 입구 및 출구에 있는 파이프라인 라인은 커넥팅 로드에 의한 고주파 충격 및 핀 샤프트 마모를 방지하기 위해 행거에 제한 플레이트를 추가합니다.
극단적인 작동 조건 제어: 시동 및 정지 중 큰 온도 변화, 장비의 기초 정착, 포인터 편차를 정기적으로 확인합니다. 걸림이나 비정상적인 소음이 있는 경우 유지보수를 위해 즉시 기계를 중지하십시오.
일상 점검 및 유지 보수 작업의 핵심 사항
정기점검 주기(에너지시설 기준)
월간: 표면 부식 방지, 쉘 변형, 포인터 위치, 리프팅 로드의 나사산 무결성
분기별: 커넥팅 로드 이동의 유연성, 끼임 없음, 비정상적인 마찰 소음 없음을 수동으로 확인
연간: 부하 재측정, 핀 샤프트 윤활, 부식 방지 재도장; 해양 플랫폼의 경우 검사 빈도가 반년에 한 번으로 단축됩니다.
오류 처리
포인터가 빨간색 및 파란색 눈금을 초과합니다. 현장에서 리프팅 로드 하중을 미세 조정하고, 리프팅 프레임이 조정 범위를 초과하는 경우 리프팅 프레임을 교체합니다.
스프링 균열, 커넥팅 로드 변형: 즉시 파이프라인을 격리하고 교체를 위해 폐쇄합니다.
시스템 개조 시 재검사 필요: 파이프라인 확장, 매체/온도 매개변수 변경, 하중 및 스트로크 재계산, 일치하는 리프팅 프레임으로 교체.
에너지 산업의 특수 사용 시나리오의 핵심 사항
화력/원자력: 주 증기, 재가열, 고온 급수 대변위 주 파이프, 증기 터빈 실린더 보조 리프팅 파이프는 파이프 개구부의 추가 응력을 엄격하게 제어하여 장치 진동 및 누출을 방지합니다.
정유/석유 및 가스: 수소화 장치, 가열로 출구, 고온 파이프라인 개질, 타워 출구 파이프라인, 지속적인 리프팅을 위한 고온 및 고압 + 중간 부식 환경 표준.
LNG 저온: 저온 저장 탱크의 외부 파이프라인, BOG 공정 파이프라인, 대규모 저온 수축 변위, 저온 맞춤형 상수 리프팅 선택.
