파이프라인의 가변 스프링 지지대가 산업용 배관 안정성과 신뢰성을 어떻게 향상시킬 수 있습니까?

파이프라인을 위한 가변 스프링 지원열팽창, 수축, 진동 또는 작동 조건 변화로 인해 수직 이동이 발생하는 산업용 배관 시스템에 필수적인 구성 요소입니다.천순파이프라인 부하의 균형을 맞추고 변위 제어를 수용하며 발전소, 석유화학 시설, 석유 및 가스 시스템, 수처리 프로젝트와 같은 까다로운 응용 분야에서 연결된 장비를 보호하도록 설계된 표준화된 맞춤형 스프링 지지 솔루션을 제조합니다.

적절하게 설계된 파이프 지지 시스템은 파이프라인의 정적 중량을 지탱하는 것 이상의 역할을 해야 합니다. 산업용 배관은 온도와 작동 조건이 변함에 따라 움직일 수 있으며, 이로 인해 지지대, 장비 노즐, 밸브, 플랜지 및 구조 연결부에 추가적인 힘이 생성됩니다. 파이프라인용 가변 스프링 지지대는 스프링의 탄성 특성을 사용하여 제어된 수직 이동을 허용하면서 지속적인 지지를 제공합니다. 이 기사에서는 작동 원리, 주요 구성 요소, 기술 사양, 응용 프로그램, 선택 요소 및 제조 고려 사항을 설명하여 엔지니어와 산업 구매자가 가변 스프링 지지대가 적절한 솔루션인지 이해하는 데 도움을 줍니다.

목차

1. 파이프라인용 가변 스프링 지지대란 무엇입니까?
2. 가변 스프링 지원이 필요한 이유는 무엇입니까?
3. 가변 스프링 지지대는 어떻게 작동합니까?
4. 주요 기술 사양은 무엇입니까?
5. 주요 구성 요소는 무엇입니까?
6. 주요 장점은 무엇입니까?
7. 가변 스프링 지지대는 어디에 사용됩니까?
8. 올바른 스프링 지지대를 어떻게 선택해야 합니까?
9. 제조 품질이 왜 중요한가요?
10. 다른 파이프 지지대와 어떻게 비교됩니까?
11. 자주 묻는 질문
12. 결론

파이프라인용 가변 스프링 지지대란 무엇입니까?

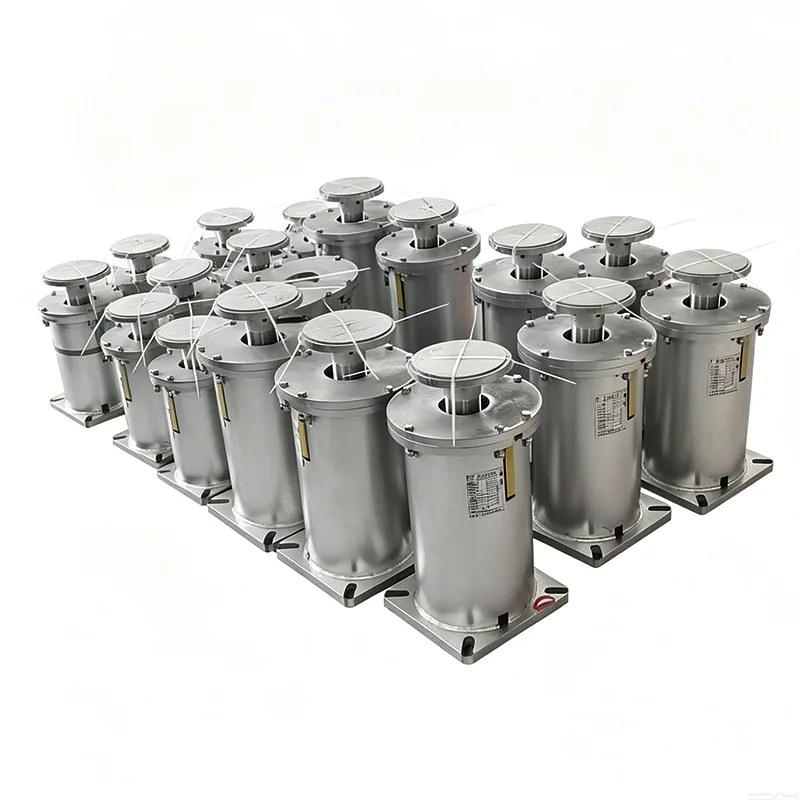

파이프라인용 가변 스프링 지지대는 수직 변위를 수용하면서 배관의 무게를 지탱하도록 설계된 탄성 기계 지지대입니다. 파이프라인 움직임을 완전히 제한하는 대신 스프링 메커니즘을 사용하여 스프링 편향에 따라 변화하는 지지력을 제공합니다.

이 설계는 온도 변동에 노출되는 산업용 파이프라인에 특히 유용합니다. 예를 들어, 증기 파이프라인은 작동 중 가열되고 폐쇄 후 수축되면서 수직으로 이동할 수 있습니다. 견고한 지지대는 이러한 움직임을 제한하고 원치 않는 힘을 배관 시스템에 전달할 수 있습니다. 가변 스프링 지지대는 필요한 하중을 계속해서 전달하면서 제어된 유연성을 제공합니다.

천순은 2012년부터 파이프라인 지원 제품을 제조해 왔으며 전 세계 산업 프로젝트에 800,000개 이상의 세트를 공급한 것으로 보고되었습니다. 가변 스프링 지지 범위에는 다양한 구성, 부하 용량, 이동 옵션 및 다양한 엔지니어링 요구 사항에 대한 맞춤형 솔루션이 포함됩니다.

가변 스프링 지원이 필요한 이유는 무엇입니까?

파이프라인 엔지니어링에는 구조적 지지와 제어된 움직임 간의 균형이 필요합니다. 파이프라인은 작동 중 위치가 변경될 때 과도한 2차 응력을 생성하지 않고 적절하게 지지되어야 합니다.

• 열 운동:가열 및 냉각으로 인한 제어된 수직 변위를 수용합니다.
• 부하 분산:파이프 및 관련 구성 요소에 대한 지속적인 지원을 유지합니다.
• 스트레스 관리:연결된 장비에 전달되는 과도한 힘을 줄이는 데 도움이 됩니다.
• 진동 제어:배관 시스템 작동을 위한 탄성 지지 메커니즘을 제공합니다.
• 장비 보호:민감한 노즐, 플랜지 및 연결부 주변의 원치 않는 부하를 줄이는 데 도움이 됩니다.
• 엔지니어링 유연성:설치 조건에 따라 다양한 구성을 선택할 수 있습니다.

올바른 선택은 파이프 직경보다는 실제 엔지니어링 매개변수를 기반으로 해야 합니다. 파이프라인 무게, 작동 온도, 수직 변위, 설치 위치 및 사용 가능한 구조 공간 모두 지지대 선택에 영향을 미칩니다.

가변 스프링 지지대는 어떻게 작동합니까?

기본 작동 원리는 스프링의 탄성 동작을 기반으로 합니다. 파이프라인이 수직으로 움직일 때 스프링이 편향되고 그에 따라 지지력도 변경됩니다. 이를 통해 지지대는 하중을 계속 운반하면서 파이프라인의 움직임을 따라갈 수 있습니다.

지지된 파이프라인이 아래쪽으로 이동하면 스프링이 더 압축되고 지지력이 증가합니다. 파이프라인이 위쪽으로 이동하면 스프링 압축이 감소하고 지지력이 감소합니다. 결과적인 부하 변동은 설계된 작동 범위 내에서 제어됩니다.

이러한 특성으로 인해 수직 열 이동이 예상되지만 일정량의 하중 변동이 허용되는 시스템에 가변 스프링 지지대가 적합합니다. 넓은 이동 범위에 걸쳐 매우 낮은 지지력 변화가 필요한 응용 분야의 경우 엔지니어는 대신 일정한 스프링 지지를 고려할 수 있습니다.

주요 기술 사양은 무엇입니까?

기술 사양은 실제 배관 설계와 일치해야 합니다. Tianshun은 다양한 산업 작동 조건을 포괄하도록 고안된 다양한 구성을 제공합니다.

작동 조건은 프로젝트마다 다르기 때문에 이러한 값은 프로젝트별 엔지니어링 계산을 대체하기보다는 선택 참조로 처리되어야 합니다.

주요 구성 요소는 무엇입니까?

가변 스프링 지지대는 일반적으로 여러 기계 구성 요소를 하나의 제어 지지 조립체로 결합합니다. 각 부품은 안정적인 작동 및 설치에 기여합니다.

• 나선형 스프링:지지력을 발생시키는 1차 탄성요소입니다.
• 상부 및 하부 연결 플레이트:지지대를 파이프라인 어셈블리 및 구조 요소와 연결합니다.
• 부하 표시기:스프링 위치, 하중 또는 변위에 대한 정보를 제공합니다.
• 잠금 장치:운송, 설치 및 시운전 중에 스프링을 고정하는 데 도움이 됩니다.
• 보호 하우징:먼지, 빗물, 환경 오염 물질로부터 스프링 메커니즘을 보호하는 데 도움이 됩니다.

까다로운 산업 프로젝트의 경우 구성 요소 선택 시 작동 온도, 부식 노출, 부하 조건, 유지 관리 요구 사항 및 설치 환경을 고려해야 합니다.

주요 장점은 무엇입니까?

파이프라인용 가변 스프링 지지대의 주요 이점은 하중 지지와 제어된 수직 이동을 결합하는 기능입니다. 이로 인해 많은 열 활성 배관 시스템에 실용적인 선택이 됩니다.

1. 제어된 열 변위:스프링 메커니즘은 파이프라인을 완전히 구속하지 않고 수직 파이프 이동을 따릅니다.
2. 예측 가능한 부하 변동:지지력은 설계 범위 내에서 스프링 처짐에 따라 달라집니다.
3. 폭넓은 사양 선택:다양한 스프링 크기와 이동 범위를 통해 엔지니어는 지원 용량을 프로젝트 요구 사항에 맞출 수 있습니다.
4. 유연한 설치:다중 지지 구성은 다양한 구조 배열을 수용할 수 있습니다.
5. 유지관리 편의성:모듈식 구성 요소는 검사, 교체 및 서비스를 단순화할 수 있습니다.
6. 사용자 정의:비표준 프로젝트의 경우 특수 하중, 변위, 재료 또는 치수 요구 사항을 고려할 수 있습니다.

가변 스프링 지지대는 어디에 사용됩니까?

가변 스프링 지지대는 정상 작동 중에 수직 이동이 발생하는 산업용 배관 시스템에 일반적으로 고려됩니다. 일반적인 응용 분야는 다음과 같습니다.

• 화력 발전소의 증기 및 급수 파이프라인
• 응축수 및 보조 배관 시스템
• 석유화학 공정 파이프라인
• 열교환기 연결 파이프라인
• 석유 및 가스 운송 시스템
• 천연가스 압축기 스테이션 및 밸브 챔버
• 중앙 난방 네트워크
• 물 및 폐수 처리 시설
• 선상 및 해양 배관 시스템

예를 들어, 고온 공정 라인에서 가열과 냉각이 반복되면 파이프 높이가 변경될 수 있습니다. 적절하게 선택된 스프링 지지대는 작동 주기 전반에 걸쳐 파이프라인에 대한 지지를 유지하면서 이러한 움직임을 수용할 수 있습니다.

올바른 스프링 지지대를 어떻게 선택해야 합니까?

올바른 선택은 정확한 프로젝트 데이터에서 시작됩니다. 공칭 파이프 크기만을 기준으로 스프링 지지대를 구매하면 부하 용량이나 이동 범위가 부적절해질 수 있습니다.

엔지니어와 구매자는 견적을 요청하기 전에 다음 정보를 준비해야 합니다.

• 파이프라인 운영 부하
• 설치 또는 콜드 로드
• 작동 중 또는 고온 부하
• 예상 수직 변위
• 이동방향
• 작동 온도
• 파이프라인 및 단열재 중량
• 설치 위치 및 사용 가능 공간
• 필요한 재료 및 표면 처리
• 적용 가능한 프로젝트 표준 및 문서

완전한 정보를 제공하면 전문 가변 스프링 지지 공급업체가 적합한 구성을 권장하고 설치 중 불필요한 재설계를 피할 수 있습니다.

제조 품질이 왜 중요한가요?

스프링 지지 성능은 스프링 정확도, 재료 품질, 치수 일관성, 하중 교정 및 조립 품질에 크게 좌우됩니다. 따라서 지지대가 중요한 산업 배관 시스템의 일부가 될 때 제조 제어가 중요합니다.

천순은 자사의 생산 프로세스에 원자재 검사, CNC 스프링 제조, 스프링 성능 테스트, 완제품 치수 검사, 하중 교정 및 배송 전 검사가 포함된다고 말합니다. 품질 관리 시스템은 ISO 9001:2015 인증을 받았으며, 회사는 자사 제품이 CE 및 API 요구 사항을 포함한 국제 표준을 준수한다고 명시합니다.

대규모 산업 주문의 경우 구매자는 제조업체가 적절한 검사 기록, 로드 데이터, 자재 문서, 치수 정보 및 기술 지원을 제공할 수 있는지 여부도 고려해야 합니다. 이러한 문서를 통해 설치, 시운전 및 향후 유지 관리를 보다 쉽게 ​​추적할 수 있습니다.

다른 파이프 지지대와 어떻게 비교됩니까?

가변 스프링 지지대가 모든 유형의 파이프 지지대를 대체하도록 고안된 것은 아닙니다. 적절한 솔루션은 파이프라인 이동량과 허용 가능한 지지력 변화에 따라 달라집니다.

주요 차이점은 움직임과 지지력 사이의 관계입니다. 가변 스프링 지지대는 정의된 범위 내에서 지지력을 변경할 수 있는 반면, 일정한 스프링 지지대는 이동 범위 전체에서 훨씬 더 일관된 지지력을 유지하도록 설계되었습니다.

자주 묻는 질문

파이프라인용 가변 스프링 지지대의 주요 기능은 무엇입니까?

주요 기능은 열팽창, 수축, 진동 또는 작동 조건 변화로 인한 제어된 수직 이동을 허용하면서 파이프라인 부하를 지원하는 것입니다.

언제 고정 지지대 대신 가변 스프링 지지대를 사용해야 합니까?

작동 중에 파이프라인을 수직으로 이동해야 하는 경우 가변 스프링 지지대를 고려해야 합니다. 일반적으로 움직임이 최소화되고 구속이 허용되는 경우에는 견고한 지지대가 더 적합합니다.

가변 스프링 지지대와 상수 스프링 지지대의 차이점은 무엇입니까?

가변 스프링 지지대는 스프링이 편향됨에 따라 지지력을 변경합니다. 일정한 스프링 지지대는 지정된 이동 범위 전체에서 거의 일정한 지지력을 유지하도록 설계되어 하중 변동을 최소화해야 하는 응용 분야에 유용합니다.

가변 스프링 지지대를 주문할 때 어떤 정보가 필요합니까?

중요한 정보에는 일반적으로 작동 하중, 저온 하중, 고온 하중, 수직 변위, 이동 방향, 작동 온도, 설치 조건, 사용 가능한 공간, 재료 요구 사항 및 적용 가능한 엔지니어링 표준이 포함됩니다.

천순은 맞춤형 스프링 지원 솔루션을 제공할 수 있습니까?

예. Tianshun은 표준화된 제품뿐만 아니라 특수 부하 용량, 이동 요구 사항, 치수, 설치 제한, 재료 및 표면 처리 요구 사항에 대한 맞춤형 솔루션을 제공합니다.

결론

제대로 선택된파이프라인을 위한 가변 스프링 지원파이프라인 부하 지원과 제어된 열 이동 사이의 실질적인 균형을 제공할 수 있습니다. 예측 가능한 지지력을 유지하면서 수직 변위를 허용함으로써 발전, 석유화학, 석유 및 가스, 수처리 및 기타 산업 응용 분야에서 배관 응력을 관리하고 연결된 장비를 보호하는 데 도움이 될 수 있습니다. 항상 실제 하중, 변위, 온도, 설치 및 구조적 요구 사항에 따라 가장 적합한 모델을 선택해야 합니다. 표준화된 구성, 사용자 정의 기능, 품질 관리 절차 및 기술 지원을 통해 Tianshun은 광범위한 산업용 배관 프로젝트에 스프링 지원 솔루션을 제공할 수 있습니다. 새로운 파이프라인 시스템을 계획하거나, 기존 지지대를 교체하거나, 맞춤형 스프링 지지대 솔루션을 평가하는 경우,저희에게 연락주세요적절한 제품 구성 및 견적을 논의하기 위해 기술 요구 사항을 충족하십시오.
