파이프라인의 가변 스프링 지지대가 산업용 배관의 안전과 안정성을 어떻게 향상시킬 수 있습니까?

기사 요약:열 팽창, 수축, 진동 및 변화하는 작동 부하에 노출되는 산업용 파이프라인에는 안정적인 지원 시스템이 필수적입니다. 에이파이프라인을 위한 가변 스프링 지원파이프라인을 지속적으로 지지하면서 제어된 수직 이동을 제공합니다. 전문적인 제조 경험을 바탕으로,천순발전소, 석유화학 시설, 석유 및 가스 시스템, 화학 플랜트, 수처리 프로젝트 및 기타 까다로운 산업 응용 분야를 위한 표준화되고 맞춤형 가변 스프링 지지 솔루션을 공급합니다.

목차

1. 파이프라인용 가변 스프링 지지대란 무엇입니까?
2. 산업용 파이프라인에 가변 스프링 지지가 필요한 이유는 무엇입니까?
3. 가변 스프링 지지대는 어떻게 작동합니까?
4. 주요 기술 사양은 무엇입니까?
5. 주요 구성 요소는 무엇입니까?
6. 주요 장점은 무엇입니까?
7. 가변 스프링 지지대는 어디에 사용됩니까?
8. 올바른 가변 스프링 지지대를 어떻게 선택해야 합니까?
9. 제조 품질이 성능에 어떤 영향을 미칩니까?
10. 다른 파이프 지지대와 어떻게 비교됩니까?
11. 자주 묻는 질문

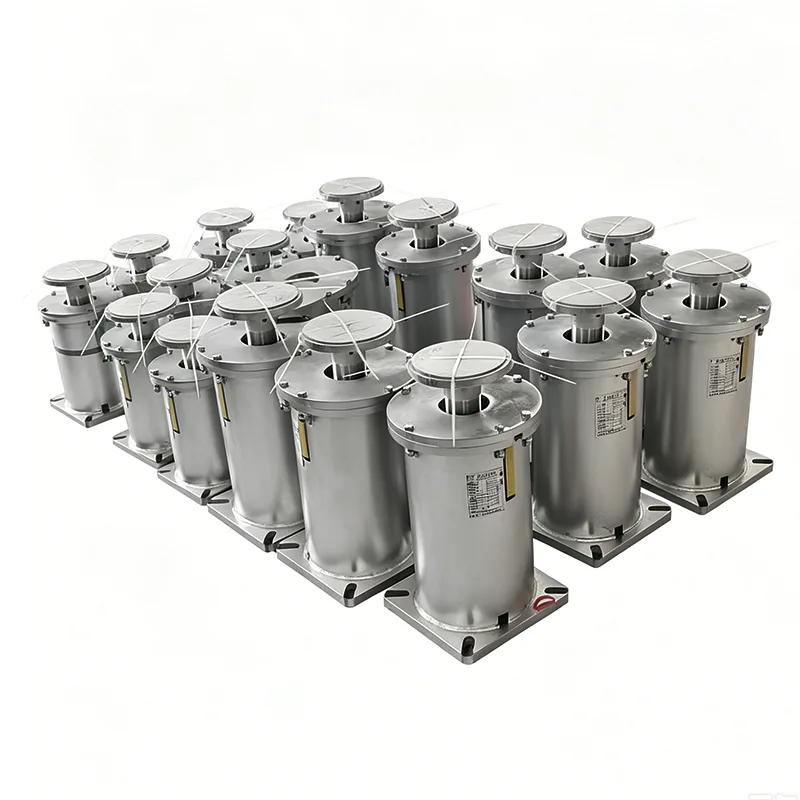

파이프라인용 가변 스프링 지지대란 무엇입니까?

A 파이프라인을 위한 가변 스프링 지원제어된 수직 이동을 허용하면서 파이프라인 하중을 전달하도록 설계된 탄성 기계적 지지대입니다. 움직임을 제한하는 강성 지지대와 달리 가변 스프링 지지대는 스프링의 편향 특성을 사용하여 파이프라인 위치의 변화를 수용합니다.

산업용 배관은 작동 온도가 변하면 크게 움직일 수 있습니다. 증기 라인, 급수 시스템, 공정 파이프라인, 응축수 라인 및 기타 고온 시스템은 작동 중에 팽창하고 가동 중단 후에는 수축될 수 있습니다. 이러한 움직임이 제대로 관리되지 않으면 파이프, 밸브, 플랜지, 장비 노즐 및 구조적 연결부에 과도한 힘이 전달될 수 있습니다.

적절하게 선택된 스프링 지지대는 예측 가능한 지지 하중을 유지하면서 이러한 힘을 분산시키는 데 도움이 됩니다. Tianshun의 제품 범위에는 다양한 적재 용량, 이동 요구 사항, 설치 조건 및 산업 환경에 맞게 설계된 표준 및 맞춤형 구성이 포함됩니다.

산업용 파이프라인에 가변 스프링 지지가 필요한 이유는 무엇입니까?

파이프라인 지원은 단순히 파이프를 제자리에 고정하는 문제가 아닙니다. 적절하게 설계된 지지 시스템은 과도한 2차 응력을 생성하지 않고 무게, 열 이동, 진동 및 작동 조건을 수용해야 합니다.

가변 스프링 지지대는 파이프라인에 수직 변위 보상이 필요하지만 일정한 스프링 지지와 관련된 극도로 낮은 하중 변동이 필요하지 않을 때 특히 유용합니다.

• 열팽창 보상:파이프라인 온도 변화에 따라 수직 이동을 제어할 수 있습니다.
• 부하 분산:파이프라인 및 관련 구성 요소에 대한 지속적인 지원을 제공합니다.
• 스트레스 감소:연결된 장비로 전달되는 과도한 힘을 줄이는 데 도움이 됩니다.
• 진동 관리:배관 시스템 작동을 위한 탄성 지지 메커니즘을 제공합니다.
• 장비 보호:민감한 연결 지점에서 과도한 부하가 발생할 위험을 줄이는 데 도움이 됩니다.
• 설치 유연성:프로젝트 요구 사항에 따라 다양한 구성을 선택할 수 있습니다.

엔지니어링 프로젝트의 경우 단순히 파이프 직경을 기준으로 지지대를 선택하는 것이 아니라 항상 실제 파이프라인 중량, 이동, 작동 온도, 설치 위치 및 구조적 조건을 기준으로 지지대를 선택해야 합니다.

가변 스프링 지지대는 어떻게 작동합니까?

가변 스프링 지지대의 작동 원리는 스프링 편향과 적용된 하중 간의 관계를 기반으로 합니다. 실제로 스프링은 파이프라인이 수직으로 움직일 때 변화하는 지지력을 생성합니다.

파이프라인이 아래쪽으로 이동하면 스프링이 더 압축되고 지지력이 증가합니다. 파이프라인이 위쪽으로 이동하면 스프링 압축이 감소하고 이에 따라 지지력도 감소합니다. 이러한 제어된 변경을 통해 지지대는 하중을 계속 운반하면서 파이프라인의 움직임을 따라갈 수 있습니다.

따라서 냉간 하중과 고온 하중의 차이는 엔지니어링 설계 시 중요한 고려 사항입니다. 작동 조건이 허용된 하중 변동 및 이동 범위 내에 유지되도록 지지대를 올바르게 보정해야 합니다.

수직 변위가 적당하고 어느 정도의 하중 변화가 허용되는 응용 분야의 경우 가변 스프링 지지대는 성능, 구조적 단순성, 설치 편의성 및 비용 간의 효과적인 균형을 제공할 수 있습니다.

주요 기술 사양은 무엇입니까?

다양한 파이프라인 프로젝트에는 다양한 스프링 용량과 이동 범위가 필요합니다. Tianshun에서 제공한 제품 정보에 따르면 가변 스프링 지지 구성은 광범위한 산업 작동 조건을 포괄할 수 있습니다.

이러한 값은 범용 설계 한계가 아닌 제품 선택 참조로 취급되어야 합니다. 최종 사양은 실제 엔지니어링 조건과 제조업체의 기술 문서에 따라 확인되어야 합니다.

주요 구성 요소는 무엇입니까?

가변 스프링 지지대는 여러 개의 조정된 구성요소로 구성됩니다. 각 부품은 하중 지지 능력, 설치 안정성, 작동 가시성 또는 환경 보호에 기여합니다.

• 나선형 스프링:스프링 강으로 제조되고 가공되어 안정적인 기계적 성능을 달성하는 주요 탄성 부품입니다.
• 상부 및 하부 연결 플레이트:파이프라인 구조와 지지 구조에 지지대를 연결합니다.
• 부하 표시기:설치 및 작동 중 스프링 하중 및 변위 조건을 식별하는 데 도움이 됩니다.
• 잠금 메커니즘:운송, 설치 및 시운전 중에 스프링 어셈블리를 보호합니다.
• 보호 하우징:먼지, 습기, 빗물 및 부식성 환경 노출로부터 스프링을 보호하는 데 도움이 됩니다.

이러한 구성 요소의 조합으로 시스템은 안정적인 지원 성능이 중요한 장기적인 산업 서비스에 적합합니다.

주요 장점은 무엇입니까?

올바른 스프링 지지대를 선택하면 배관 시스템의 신뢰성에 크게 기여할 수 있습니다. 기존의 견고한 지지대와 비교하여 가변 스프링 설계는 추가 이동 기능을 제공하는 동시에 설치 및 유지 관리가 상대적으로 간단합니다.

제어된 부하 변동

적절하게 설계된 가변 스프링 지지대는 파이프라인이 움직일 때 지지력의 변화를 제한합니다. Tianshun의 표준 제품 정보는 최대 25%의 부하 변동성을 지정합니다.

다양한 적재 및 이동 옵션

다양한 스프링 크기와 이동 범위를 통해 특정 파이프라인 이동 및 하중 요구 사항에 대한 지지대를 더 쉽게 맞출 수 있습니다.

사전 로드 교정

스프링 지지대는 지정된 프로젝트 요구 사항에 따라 사전 조정될 수 있으므로 작업 현장에서 설치 및 시운전을 단순화하는 데 도움이 됩니다.

적응형 구조

다양한 설치 환경, 공간 제한, 서비스 조건에 따라 다양한 구성과 재료를 선택할 수 있습니다.

유지보수 편의성

모듈식 구조는 장비 수명 주기 동안 서비스가 필요할 때 구성 요소 교체 및 유지 관리를 단순화할 수 있습니다.

가변 스프링 지지대는 어디에 사용됩니까?

이 기술은 온도 변화, 작동 조건 또는 장비 진동으로 인해 수직 이동이 발생하는 산업용 배관 시스템에 적합합니다.

• 화력 발전소 증기 파이프라인
• 급수 및 응축수 파이프라인
• 석유화학 공정 파이프라인
• 파이프라인을 연결하는 열교환기
• 석유 및 가스 압축기 스테이션
• 천연가스 파이프라인 밸브 챔버
• 지역난방 네트워크
• 물 및 폐수 처리 시설
• 선박 및 해양플랫폼 배관
• 화학 및 제약 처리 시스템

예를 들어, 발전 및 석유화학 시설의 경우 파이프라인에서 가열 및 냉각 주기가 반복될 수 있습니다. 올바르게 선택된 가변 스프링 지지대는 배관 시스템 전체에 의도된 응력 분포를 유지하는 데 도움이 되는 동시에 결과적인 수직 변위를 수용할 수 있습니다.

올바른 가변 스프링 지지대를 어떻게 선택해야 합니까?

올바른 선택은 스프링 지지 엔지니어링에서 가장 중요한 단계 중 하나입니다. 지지대는 공칭 파이프 크기보다는 실제 작동 조건에 따라 선택해야 합니다.

1. 작동 부하를 결정합니다.파이프라인 무게, 단열재, 밸브, 피팅, 유체 무게 및 기타 지원되는 구성요소를 계산합니다.
2. 수직 이동을 식별합니다.저온 조건과 작동 조건 사이에서 예상되는 상향 또는 하향 변위를 설정합니다.
3. 부하 변동을 확인하십시오.허용 하중 변동이 연결된 장비 및 배관 응력 설계에 적합한지 여부를 결정합니다.
4. 설치 공간 평가:사용 가능한 구조 및 유지보수 여유 공간을 기준으로 적합한 구성을 선택하십시오.
5. 환경 조건을 고려하십시오.습기, 부식, 온도 및 실외 노출에 적합한 하우징과 표면 처리를 선택하십시오.
6. 설치 방향 확인:지지대가 위쪽 또는 아래쪽 움직임을 수용해야 하는지 확인합니다.
7. 엔지니어링 표준 검토:선택한 지지대가 해당 프로젝트 사양 및 배관 설계 요구 사항과 호환되는지 확인하십시오.

복잡한 프로젝트의 경우 엔지니어는 파이프라인 부하, 작동 온도, 예상 변위, 설치 공간 및 기타 주요 매개변수를 공급업체에 제공할 수 있습니다. 그러면 제조업체는 적합한 모델과 구성을 추천할 수 있습니다.

제조 품질이 성능에 어떤 영향을 미칩니까?

스프링 지지 성능은 스프링 일관성, 치수 정확성, 하중 교정, 재료 품질 및 최종 조립에 크게 좌우됩니다. 따라서 제조 품질은 장기적인 파이프라인 신뢰성과 직접적으로 연결됩니다.

천순은 원자재 검사, CNC 스프링 생산, 스프링 성능 테스트, 완성된 조립 검사 및 최종 배송 전 검사를 포함하는 전체 프로세스 품질 관리 접근 방식을 보고합니다. 제조 시설에는 CNC 스프링 코일링 기계, 스프링 테스트 장비, 분광계 및 비파괴 테스트 장비가 포함됩니다.

제품 정보에 따르면 각 스프링은 조립 전 안정적인 성능을 검증하기 위해 여러 번의 압축 및 하중 테스트를 거칩니다. 회사의 품질 관리 시스템은 ISO 9001:2015 인증을 받았으며 제품은 CE 및 API 요구 사항을 포함한 국제 표준을 준수한다고 명시되어 있습니다.

이러한 품질 관리 조치는 반복되는 열 사이클 하에서 스프링 지지대가 수년 동안 작동 상태를 유지할 수 있는 산업 프로젝트에 특히 중요합니다.

다른 파이프 지지대와 어떻게 비교됩니까?

이 비교는 보편적인 "최고의" 파이프 지지대가 없는 이유를 보여줍니다. 파이프라인이 적당한 수직 변위를 겪고 지지 하중의 제어된 변화가 허용될 때 가변 스프링 지지대가 특히 매력적입니다.

자주 묻는 질문

1. 파이프라인용 가변 스프링 지지대의 주요 기능은 무엇입니까?

주요 기능은 열팽창, 수축 또는 작동 조건 변경으로 인한 제어된 수직 이동을 허용하면서 파이프라인의 무게를 지탱하는 것입니다.

2. 가변 스프링 지지대와 고정 스프링 지지대의 차이점은 무엇입니까?

가변 스프링 지지대는 스프링이 편향됨에 따라 지지력을 변경합니다. 일정한 스프링 지지대는 지정된 이동 범위 전체에서 훨씬 더 일관된 지지력을 유지하도록 설계되었습니다. 가변 스프링 지지대는 일반적으로 적당한 하중 변동이 허용될 때 적합합니다.

3. 스프링 지지대 선택에 필요한 정보는 무엇입니까?

중요한 매개변수에는 작동 하중, 냉간 하중, 고온 하중, 수직 변위, 이동 방향, 작동 온도, 설치 공간, 파이프 구성 및 환경 조건이 포함됩니다.

4. 어떤 여행 범위를 이용할 수 있나요?

일반적인 제품 옵션에는 30mm, 60mm, 90mm, 120mm 및 180mm 이동거리가 포함됩니다. 실제 계산된 파이프라인 이동에 따라 적절한 이동을 선택해야 합니다.

5. 가변 스프링 지지대를 맞춤 설정할 수 있나요?

예. 특별한 하중 요구 사항, 변위 조건, 제한된 설치 공간, 재료, 표면 처리 및 기타 프로젝트별 요구 사항에 맞게 맞춤형 솔루션을 개발할 수 있습니다.

6. 가변 스프링 지지가 필요한지 또는 일정한 스프링 지지가 필요한지 어떻게 결정할 수 있습니까?

결정은 파이프라인 이동, 허용 가능한 지지 하중 변동, 연결된 장비 민감도, 응력 분석 및 프로젝트 사양을 기반으로 이루어져야 합니다. 중요한 배관 시스템의 경우 엔지니어링 계산 및 전문적인 기술 검토를 통해 선택을 확인해야 합니다.

결론

잘 설계된 지지 시스템은 산업용 배관의 안전하고 안정적인 작동을 위한 기본입니다. 탄성 하중 지지와 제어된 수직 이동을 결합함으로써,파이프라인을 위한 가변 스프링 지원열 변위를 관리하고, 파이프라인 부하를 분산하고, 과도한 응력을 줄이고, 연결된 장비를 보호하는 데 도움이 됩니다. 표준 또는 맞춤형 솔루션이 필요한 프로젝트의 경우 Tianshun은 다양한 하중 및 이동 구성, 제조 품질 관리, 기술 선택 지원 및 판매 후 지원을 갖춘 가변 스프링 지지대를 제공합니다. 새로운 파이프라인 프로젝트를 계획하거나 기존 지원 시스템을 업그레이드하려는 경우,저희에게 연락주세요귀하의 응용 분야에 적합한 가변 스프링 지지 솔루션을 논의하기 위해 귀하의 하중, 변위, 온도 및 설치 요구 사항을 고려하십시오.
