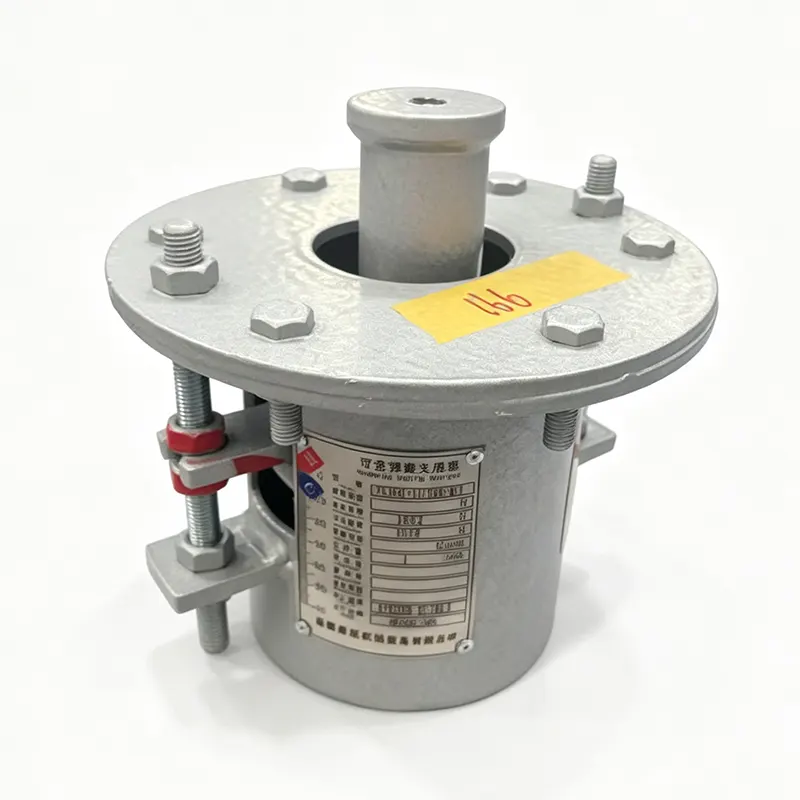

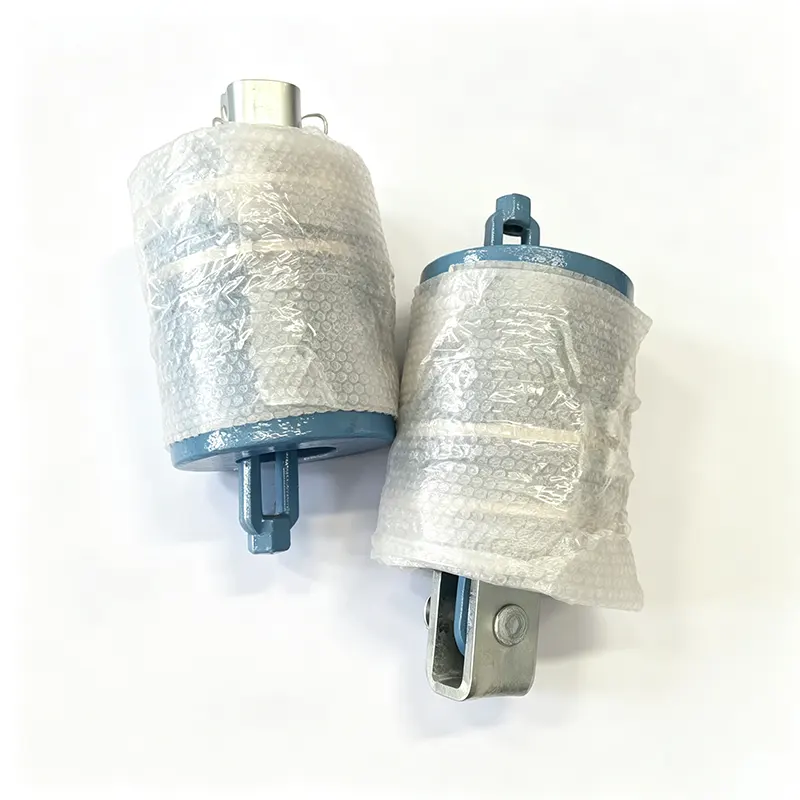

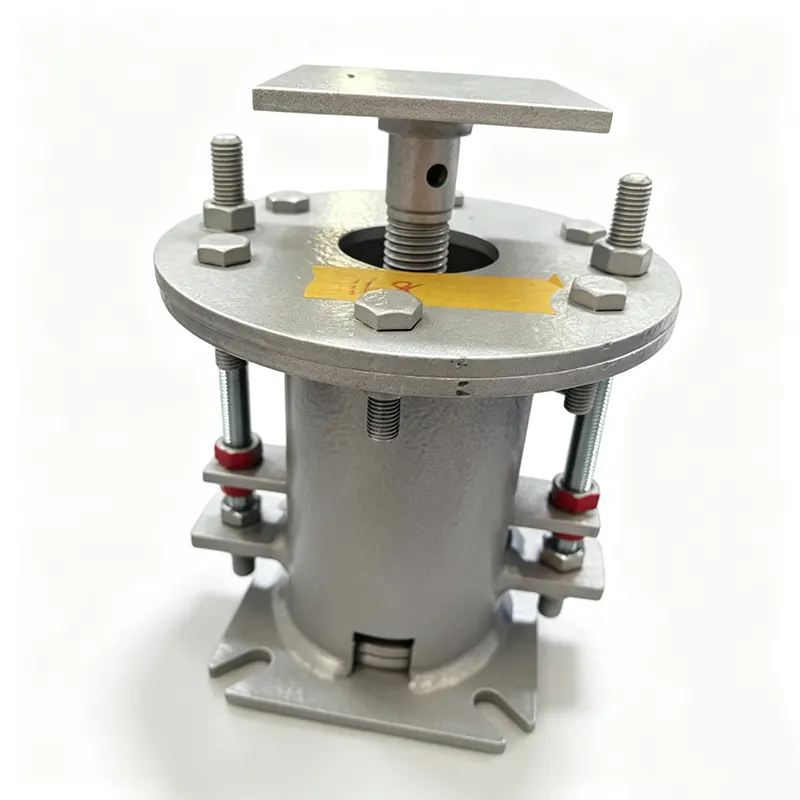

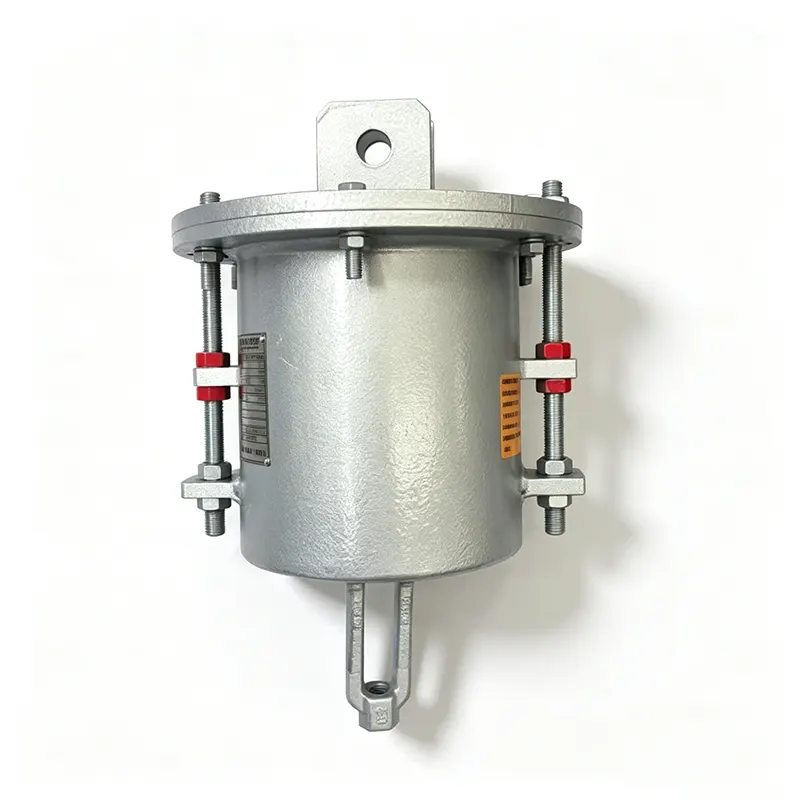

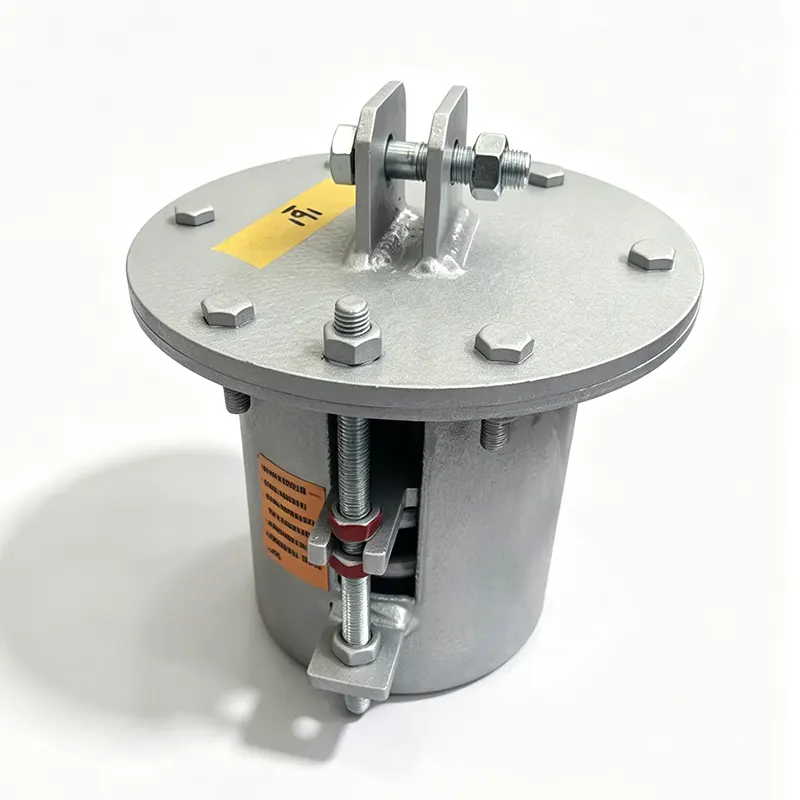

고온 가변 스프링 행거

Yangzhou Tianshun은 중국 장쑤성에 위치한 35,000m² 규모의 공장에서 전력, 석유화학 및 산업 부문을 위한 가변 스프링 행거를 제조합니다. 당사의 고온 변형 제품은 예측 가능한 부하 성능을 유지하면서 주변 온도보다 훨씬 높은 파이프 표면 온도를 처리하도록 제작되었습니다. 14년간의 전용 파이프 지원 경험과 ISO 9001:2015 인증을 받은 품질 시스템은 우리가 45개국 이상에 배송하는 모든 장치를 뒷받침합니다.

가변 스프링 행거가 맞는 곳

모든 배관에 일정한 하중이 필요한 것은 아닙니다. 열 변위가 제한된 경우 가변 스프링 행거는 안정적이고 비용에 민감한 솔루션을 제공합니다. 파이프가 수직으로 팽창하거나 수축함에 따라 지지력은 알려지고 제어된 범위 내에서 변경됩니다. 스프링의 크기는 이러한 하중 변동이 파이프 응력 분석에 의해 설정된 한도 내에서 유지되도록 하여 연결된 장비의 과도한 응력을 방지하는 동시에 파이프가 차가운 곳에서 뜨거운 곳까지 적절하게 지지되도록 유지합니다.

고온 서비스를 위해 설계는 표준 스프링 코일을 넘어섰습니다. 파이프 온도가 상승하면 행거 어셈블리에 열이 방출되거나 전도되어 일반 스프링 강철이 부드러워지고 보정된 하중이 이동될 수 있습니다. 고온 가변 스프링 행거는 작동 범위 전체에서 지정된 스프링 비율과 하중 범위를 유지하는 재료 선택 및 표면 보호를 통해 이 문제를 해결합니다.

고온 설계를 신뢰할 수 있게 만드는 요인

높은 온도에 적합한 스프링 재질

표준 스프링은 온도가 올라가면 강도가 떨어지고 처집니다. 실제 노출에 적합한 코일 재료를 선택합니다. 최대 150°C까지 적당히 높은 조건의 경우 50CrVA 또는 60Si2Mn은 안정적인 기계적 특성을 유지합니다. 온도가 300°C 이상에 도달하면 Inconel X-750과 같은 니켈 기반 합금이 지정됩니다. 재료의 각 열에는 전체 밀 인증서 및 추적성 기록이 함께 제공되어 구성 및 열처리가 필요한 등급과 일치하는지 확인합니다.

프로젝트 한도 내에서 부하 변동 유지

가변 스프링 행거는 차가운 위치, 뜨거운 작동 위치 및 모든 중간 지점에서 서로 다른 힘을 생성합니다. 당사의 설계 엔지니어는 고객의 파이프 응력 보고서에서 허용되는 하중 변동을 고려하여 편차를 일반적으로 작업 하중의 15% 또는 25%로 제한하는 스프링을 선택합니다. 단, 필요한 경우 더 엄격한 제한을 충족할 수 있습니다. 각 장치는 보정된 벤치에서 설정 및 테스트되어 차가운 위치와 뜨거운 위치의 부하가 지정된 대역 내에 속하는지 확인합니다.

하드웨어의 부식 및 열 보호

하우징 및 구조 구성 요소는 기본적으로 용융 아연 도금 또는 고온 에폭시 페인트로 마감됩니다. 특히 공격적이거나 주기적으로 열에 노출되는 경우 추가 열 차단 코팅을 제공하거나 스테인리스 스틸로 하우징을 제작합니다. 이러한 조치는 수년간 사용하면서 스프링 움직임을 방해할 수 있는 스케일링, 녹 및 표면 저하를 방지합니다.

행거를 제거하지 않고 현장 조정

2% 단계로 표시된 부하 조정 나사와 다이얼 게이지를 사용하면 현장 팀이 모델에 따라 설치된 부하를 최대 ±10% ~ ±20%까지 미세 조정할 수 있습니다. 이 현장 조정 기능은 설치 조건이 설계 도면과 약간 다를 때 또는 건설 중에 파이프 경로가 변경될 때 유용합니다.

여행 중지 및 눈에 보이는 규모

모든 행어에는 오버스트로크를 방지하기 위해 상부 및 하부 이동 정지 장치가 통합되어 있습니다. 명확하게 보이는 이동 눈금을 통해 설치 및 유지보수 담당자가 현재 위치를 한 눈에 확인할 수 있습니다. 콜드 프리셋 위치는 탈착식 이동 정지 장치로 잠겨 있어 스프링을 편향시키지 않고 정수압 테스트와 화학적 세척을 진행할 수 있습니다.

기술 개요

맞춤형 이동, 정격 하중 및 고온 자재는 정기적인 공급의 일부로 처리됩니다. 문의가 있을 경우, 국제표준 간 변환 및 기술 호환성을 확인한 후 제작해 드립니다.

품질 관리 및 문서화

당사의 ISO 9001 인증 품질 시스템은 인입 스프링 와이어 검사부터 최종 부하 테스트까지 모든 단계를 관리합니다. 각 고온 가변 스프링 행거는 테스트 벤치에서 고객이 지정한 냉하중 및 이동에 맞게 사전 설정되어 있습니다. 우리는 저온, 중간, 고온 위치의 하중을 기록하고 변동이 허용 범위 내에 있는지 확인합니다. 이러한 기록은 전체 추적성 패키지에 대해 보관되며 배송과 함께 제공될 수 있습니다.

스프링 코일, 구조용 강철 및 보호 코팅에 대한 재료 인증서는 열 또는 배치를 추적할 수 있습니다. 프로젝트가 ASME, EN 또는 기타 국제 배관 규정을 준수해야 하는 경우 승인에 필요한 문서 패키지를 제공합니다.

고온 가변 스프링 행거를 적용한 경우

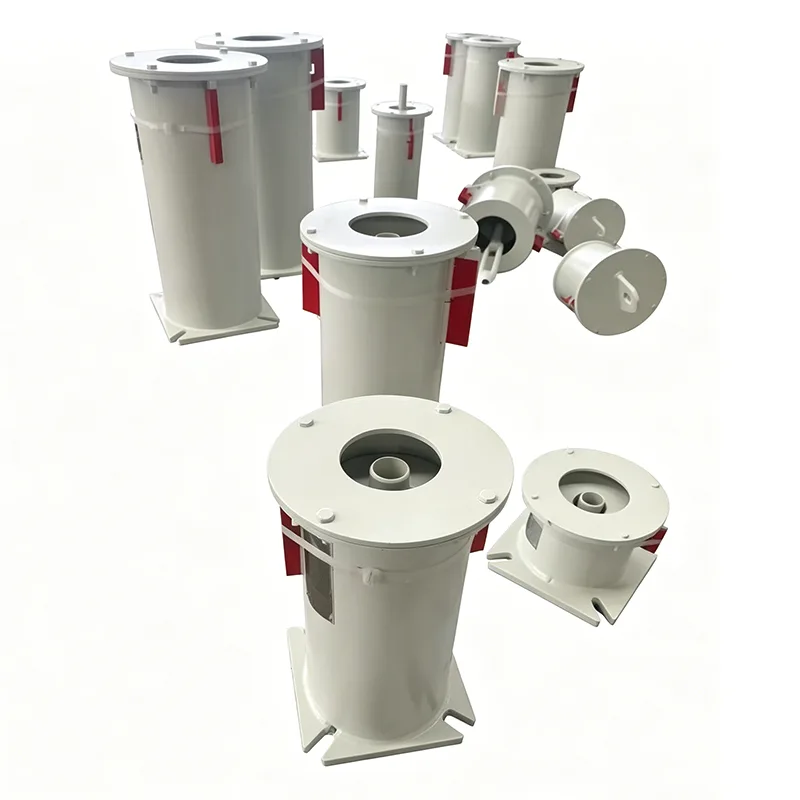

이 행거는 수직 변위가 존재하지만 극심하지는 않은 중~고온 배관 시스템을 지원합니다. 일반적인 설치에는 보조 증기 라인, 보일러 급수 배관, 이코노마이저 입구 및 출구 라인, 정유소 및 화학 공장의 고온 오일 회로, 산업 시설의 중압 증기 분배 및 고온 공기 덕트가 포함됩니다. 각각의 경우 행거는 일정한 하중 지지에 대한 비용과 한계 없이 파이프 응력을 설계 한계 내로 유지하면서 수직 이동을 수용합니다.

자주 묻는 질문

가변 스프링 행거와 고정 스프링 행거 중에서 어떻게 선택합니까?

허용 가능한 부하 변동에 따라 결정이 내려집니다. 파이프 응력 보고서가 차가운 위치와 뜨거운 위치 사이의 하중 변화를 허용하는 경우 가변 스프링 행거는 저렴한 비용으로 안정적인 지지를 제공합니다. 파이프가 의미 있는 변화를 수용할 수 없는 경우 일정한 스프링 행거가 필요합니다. 당사 엔지니어링 팀은 귀하의 하중 및 이동 데이터를 검토하고 적절한 유형을 추천할 수 있습니다.

고온 가변 스프링 행거의 최대 작동 온도는 얼마입니까?

50CrVA와 같은 표준 합금 스프링강을 사용하면 행거는 스프링 코일 자체가 약 150°C ~ 200°C에 도달하는 환경에서 안정적으로 작동할 수 있습니다. 최대 350°C의 스프링 온도를 위해 Inconel X-750과 같은 니켈 기반 합금으로 전환합니다. 합금을 직접 지정할 필요는 없습니다. 예상되는 스프링 노출 온도를 공유하면 엔지니어가 올바른 재료를 선택합니다.

Tianshun은 매우 크거나 작은 하중에 맞는 가변 스프링 행거를 제작할 수 있습니까?

당사의 표준 범위는 0.5kN ~ 250kN입니다. 이 대역을 벗어나는 하중은 맞춤형 엔지니어링으로 처리됩니다. 주 증기 라인을 위한 소형 계기 라인 지지대와 무거운 라이저 행어가 당사 시설에서 생산 및 테스트되었습니다.

고온 또는 부식성 대기에는 어떤 코팅 옵션이 있습니까?

용융 아연 도금 및 고온 에폭시 외에도 열 경화 실리콘 기반 코팅, 할라를 적용하거나 스테인리스 스틸로 하우징을 제작할 수 있습니다. 귀하의 현장이 연안, 연안 또는 화학적 공격성이 있는 경우 문의 시 이를 언급해 주시면 적합한 보호 시스템을 추천해 드리겠습니다.

가변 스프링 행거에는 설치 지침이 함께 제공됩니까?

예. 모든 행거에는 리프팅, 사전 설정된 정지 장치 제거 및 하중 확인을 다루는 간략한 설치 가이드가 함께 제공됩니다. 또한 현장 팀이 인계 전에 올바른 작동을 확인할 수 있도록 시운전에 대한 자세한 지침도 제공합니다.

표준 고온 가변 스프링 행거의 일반적인 배송 시간은 얼마나 됩니까?

일반적으로 재고가 있는 스프링 재료를 사용한 표준 모델은 4~6주 이내에 제조, 사전 설정 및 테스트가 가능합니다. 맞춤형 합금과 더 큰 하중 용량으로 인해 이 기간이 연장될 수 있으며 견적 시 일정을 확인합니다.

천순과 함께 일하기

고온 가변 스프링 행거에 대해 문의하시면 파이프 지지 엔지니어링 지식을 갖춘 전담 계정 관리자가 귀하의 문의를 처리합니다. 온도, 이동, 부하, 적용 가능한 설계 코드를 포함한 작동 조건을 검토하고 24시간 이내에 기술 권장 사항을 반환합니다. 맞춤형 스프링 재료, 비표준 이동, 특정 엔드 피팅 및 프로젝트별 문서는 특별한 예외가 아닌 일반적인 비즈니스로 처리됩니다.

배송 후에도 설치 지원 및 유지 관리 안내를 받으실 수 있습니다. 당사 사업의 70% 이상이 반복 주문에서 비롯되며, 이는 수천 번의 열 사이클에 걸쳐 당사 제품 성능을 가장 강력하게 보증하는 것으로 간주됩니다.
