정유소 가변 스프링 행거

정유소 파이프라인 지원에 대한 고유한 과제

일반 산업용 파이프라인과 비교할 때 정유 파이프라인 시스템은 복잡하고 다양한 작업 조건으로 인해 여러 가지 가혹한 테스트에 직면합니다.

▶  넓은 온도 범위: 정상적인 온도의 원유 운송부터 450℃ 이상의 고온 증기 및 분해 가스 파이프라인까지, 상당한 열 변위 차이가 있습니다.

▶  복잡한 부식 환경: 산성 원유, 산성 매질, 해안 염수 분무 및 고온 산화를 포함한 다중 부식 중첩

▶  일반적인 진동 조건: 펌프 출구, 압축기 파이프라인 및 애프터 제어 밸브에 지속적인 흐름 유발 진동이 존재합니다.

▶  고위험 매체: 가연성, 폭발성, 독성 매체가 누출되면 심각한 결과를 초래할 수 있습니다.

▶  지속적인 운영 요구 사항: 예상치 못한 가동 중단으로 인한 막대한 손실에는 극도로 높은 지원 안정성이 필요합니다.

이러한 정유소의 독특한 작업 조건을 목표로 우리는 일반 유형을 기반으로 하는 여러 가지 목표 최적화 기능을 갖춘 Refinery Variable Spring Hanger를 개발했습니다.

제품 기술 사양

제품 포지셔닝 및 적용 시나리오

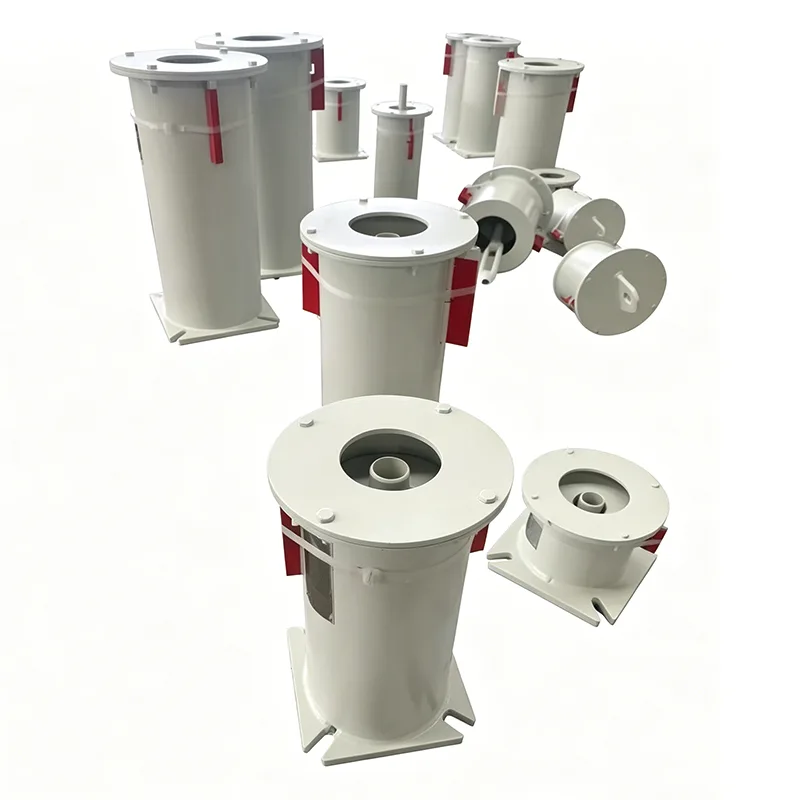

Refinery Variable Spring Hanger는 정유소용으로 특별히 설계된 가변 스프링 지지 장치입니다. 사전 압축된 원통형 나선형 스프링을 통해 탄성 지지력을 제공하며, 파이프라인 열 변위 중 스프링 압축 변화에 따라 지지력이 선형으로 조정됩니다.

선택 기준(다음 조건을 충족할 때 우선순위):

▶  파이프라인 수직 열 변위 ≤ 50mm

▶  시스템 허용 부하 변화율 ≤ 25%

▶  민감하지 않은 장비 연결(증기 터빈, 압축기 등에 직접 연결되지 않음)

▶  프로젝트 비용 최적화를 추구하고 성과와 투자의 균형을 유지합니다.

새로운 정유소 프로젝트에서는 정상 및 중간 온도 파이프라인의 약 80%가 가변 스프링 행거를 채택할 수 있습니다. 항력 솔루션과 비교하여 작업 조건 요구 사항을 완전히 충족하면서 조달 비용을 크게 줄일 수 있습니다.

각 정유공장 선택 가이드

5 정유공장 작업 조건에 최적화된 설계

이중 부식 방지 처리 시스템

쉘은 Sa2.5 등급으로 샌드블래스트 처리되었으며 아연이 풍부한 에폭시 프라이머 + 폴리우레탄 탑코트가 사용되었습니다.

스프링 표면 인산염 처리 + 황화수소 부식 방지 Dacromet 코팅

염수 분무 부식을 방지하기 위해 해안 정유소에 맞게 맞춤 제작 가능한 316 스테인리스 스틸 쉘

강화된 방진구조

파이프라인의 진동 에너지를 흡수하기 위해 스프링 상단과 하단에 고무 댐핑 패드를 설치함

서스펜션 로드는 더블 너트 풀림 방지 구조를 채택하여 진동 풀림을 방지합니다.

스프링 측면 오프셋을 방지하기 위해 쉘 내부에 가이드 슬리브가 설치됨

고온 작업 조건 적응

150℃ 이상의 배관에 열전도를 차단하는 보온관 지지대

응력 완화를 방지하기 위해 250℃ 이상의 파이프라인에 고온 저항 스프링 재료를 선택했습니다.

과열 사용을 방지하기 위해 스프링 작동 온도 상한선이 표시되어 있습니다.

편리한 설치 및 유지관리 설계

배송 전 냉하중에 따라 사전 설정, 현장 직접 설치

순찰 중 배관 변위를 편리하게 확인할 수 있도록 변위 표시판 장착

모듈식 스프링 어셈블리는 파이프라인을 분해하지 않고도 유지 관리 중에 별도로 교체할 수 있습니다.

안전 이중화 설계

부하 안전 계수 ≥1.5배, 예약된 과부하 여유

스프링의 과도한 압축이나 부하 손실을 방지하기 위해 설정된 상한 및 하한 스트로크 제한

서스펜션 로드 파손 안전 계수 ≥4배로 추락 위험 제거

비용 편익 분석: 가변 스프링과 일정한 힘 비교

일반적인 정유소의 스프링 행거 100개 조달을 예로 들어보겠습니다.

결론: 작업 조건 요구 사항 충족을 전제로 Refinery Variable Spring Hanger는 정유 프로젝트 지원 시스템의 조달 비용을 60% 이상 절약할 수 있으며 이는 가장 비용 효율적인 선택입니다.

프로젝트 납품 경험

Yangzhou Tianshun Pipeline Technology는 2012년 설립 이후 전 세계 여러 정유 프로젝트에 파이프라인 지원 제품을 제공해 왔습니다.

▶  국내 프로젝트: 산동, 장쑤, 랴오닝 및 기타 지역의 여러 지역 정유소의 신축 및 개조 프로젝트 수행

▶  해외 프로젝트 : 브라질, 인도네시아, 남아프리카공화국 등의 정유 프로젝트로 수출되는 제품

▶  전형적인 사례: 새로운 500만 톤/년 정유소 프로젝트를 위해 우리는 1,200세트 이상의 가변 스프링 행거를 공급했으며, 모두 한 번에 설치되었으며 지금까지 실패 없이 작동해 왔습니다.

▶  품질실적 : 8년 연속 배치 품질 문제 불만 접수 없음, 고객 재구매율 70% 초과

각 제품 배치에는 다음이 함께 제공됩니다.

▶  자재증명서

▶  스프링 하중 테스트 보고서

▶  제품 자격 증명서

▶  설치 및 사용 설명서

정유 프로젝트를 위한 독점 서비스

▶  선택 지원: 파이프라인 응력 분석 소프트웨어의 출력 파일을 직접 읽어 배치 선택을 신속하게 완료할 수 있습니다.

▶  도면 확인 : 파이프라인 레이아웃 설계에 협조할 수 있는 제품 개략 설치 도면 제공

▶  분할 배송: 유닛 구성 진행에 따라 일괄 배송하여 현장 보관 부담을 줄입니다.

▶  현장 서비스: 주요 프로젝트에 대한 현장 설치 안내를 위한 기술 인력 제공

▶  사후 대응: 제품 품질 문제에 대해 24시간 이내에 해결 방법 제공

▶  예비 부품 공급: 일반 모델 재고, 긴급 예비 부품은 48시간 이내에 배송됨
