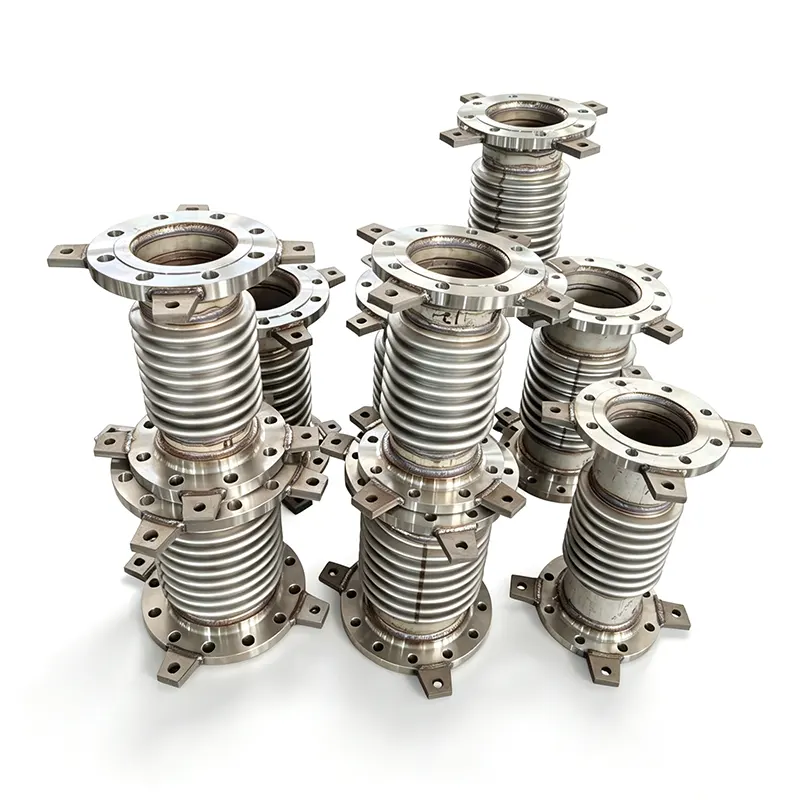

천순, 산업용 파이프라인 부품, 소모품 제조업체Metal 벨로우즈 익스펜션 조인트열팽창을 수용하고 파이프라인 움직임을 흡수하며 까다로운 산업 조건에서 안정적인 작동을 지원하도록 설계된 솔루션입니다. 적절한 벨로우즈 재료, 동작 구성 및 압력 등급을 선택함으로써 엔지니어는 과도한 배관 응력을 줄이고 연결된 장비를 보호하며 산업용 배관 시스템의 장기적인 성능을 향상시킬 수 있습니다.
금속 벨로우즈 익스팬션 조인트는 온도 변동, 기계적 변위 및 선택된 작동 부하로 인한 치수 변화를 보상하는 유연한 배관 구성 요소입니다. 주름진 금속 벨로우즈는 설계에 따라 축방향, 측면방향 또는 각도 이동을 수용할 수 있습니다. 일반적인 응용 분야에는 발전, 석유화학 처리, 지역 난방, 수처리 및 산업 제조가 포함됩니다. 올바른 조인트를 선택하려면 작동 압력, 온도, 유체 호환성, 움직임 요구 사항, 피로 수명 및 설치 조건을 주의 깊게 평가해야 합니다. 이 가이드에서는 금속 벨로우즈 신축 조인트의 작동 방식을 설명하고, 일반적인 구성을 비교하고, 재료 선택 고려 사항을 설명하고, 산업 구매자가 Tianshun과 같은 자격을 갖춘 공급업체와 논의해야 하는 품질 검사를 강조합니다.
금속 벨로우즈 확장 조인트는 필요한 압력 경계를 유지하면서 움직임을 수용하기 위해 배관 시스템에 설치된 유연한 커넥터입니다. 주요 구성 요소는 일련의 주름으로 형성된 얇은 벽의 금속 벨로우즈입니다. 이러한 주름은 전체 파이프가 자유롭게 움직일 필요 없이 변형을 제어할 수 있게 해줍니다.
열 변위를 주변 구성 요소로 전달하는 견고한 파이프 연결과 달리 적절하게 설계된 확장 조인트는 지정된 이동 위치를 제공합니다. 이는 파이프 앵커, 지지대, 펌프, 밸브 및 열교환기로 전달되는 하중을 관리하는 데 도움이 됩니다.
일반적인 어셈블리에는 다음이 포함될 수 있습니다.
적절한 구성은 배관 레이아웃, 작동 환경 및 엔지니어링 계산에 따라 달라집니다. 제품 정보를 보려면 Tianshun Metal Bellows Expansion Joint 제품 페이지를 방문하십시오.
산업용 파이프라인은 온도가 올라가면 팽창하고 냉각되면 수축합니다. 장비 진동, 설치 공차 및 구조적 변위로 인해 추가적인 움직임이 발생할 수 있습니다. 이러한 변경 사항이 제대로 적용되지 않으면 배관 및 연결된 장비에 스트레스가 증가할 수 있습니다.
주름진 벨로우즈는 설계된 이동 한계 내에서 탄성적으로 변형되어 변위의 지정된 부분을 흡수합니다. 관절 구성에 따라 움직임은 한 방향으로 또는 여러 방향의 조합을 통해 발생할 수 있습니다.
압력 추력은 또 다른 중요한 고려 사항입니다. 벨로우즈의 유효 면적에 작용하는 내부 압력은 시스템 설계에 의해 억제되거나 균형을 이루어야 하는 힘을 생성할 수 있습니다. 적용 분야에 따라 앵커, 가이드, 타이 로드 및 압력 균형 구성이 필요할 수 있습니다.
결과적으로, 금속 벨로우즈 익스펜션 조인트는 분리된 부속품으로 취급되기보다는 전체 배관 유연성 및 응력 분석의 일부로 선택되어야 합니다.
금속 벨로우즈 신축 조인트는 고온 및 저온 배관 시스템에서 계산된 열 변위를 수용합니다. 이는 조인트의 크기가 정확하고 설치되어 있는 경우 제한된 팽창 및 수축으로 인한 과도한 하중을 줄이는 데 도움이 될 수 있습니다.
제어되지 않은 배관 부하는 펌프 노즐, 밸브 연결, 터빈 인터페이스 및 열교환기 연결에 영향을 미칠 수 있습니다. 적절하게 설계된 익스펜션 조인트는 배관 배열 내에서 지정된 움직임을 허용함으로써 이러한 부하를 관리하는 데 도움이 될 수 있습니다.
압력, 온도 및 공정 매체의 다양한 조합에 대해 스테인리스강 및 선택된 고합금 벨로우즈 재료를 지정할 수 있습니다. 실제 화학 물질 노출 및 작동 조건을 기준으로 적절한 재료 등급을 확인해야 합니다.
축형, 범용, 힌지형, 짐벌 및 압력 균형 설계는 움직임을 수용하는 다양한 방법을 제공합니다. 이를 통해 엔지니어는 모든 응용 분야에 대해 하나의 설계에 의존하지 않고 배관 레이아웃에 조인트 구성을 일치시킬 수 있습니다.
이러한 이점은 올바른 엔지니어링, 재료 호환성, 적절한 지원 및 제조업체의 설치 요구 사항 준수에 따라 달라집니다. 익스팬션 조인트는 부적절한 파이프 지지나 잘못 설계된 앵커 시스템을 보완할 수 없습니다.
다양한 확장 조인트 구성은 다양한 움직임 및 압력 추력 요구 사항을 충족합니다. 이러한 차이점을 이해하면 구매자가 적절한 제품을 지정하는 데 도움이 됩니다.
| 조인트 종류 | 1차 운동 능력 | 일반적인 설계 고려 사항 |
|---|---|---|
| 축 확장 조인트 | 축 압축 및 확장 | 배관 시스템을 제어하려면 적절한 앵커와 가이드가 필요합니다. |
| 유니버셜 익스팬션 조인트 | 주로 측면 이동(설계에 따라 각도 기능 포함) | 중앙 스풀로 연결된 두 개의 벨로우즈는 더 큰 이동 유연성을 제공합니다. |
| 힌지형 확장 조인트 | 정의된 평면에서의 각도 이동 | 힌지 하드웨어는 움직임을 제어하고 압력 추력을 억제하는 데 도움이 됩니다. |
| 짐벌 익스팬션 조인트 | 여러 평면에서의 각도 이동 | 짐벌 하드웨어는 압력 추력을 관리하면서 회전을 제어합니다. |
| 압력 균형 확장 조인트 | 특정 구성에 따른 움직임 | 기존 구속이 적합하지 않은 경우 압력 추력의 균형을 맞추도록 설계되었습니다. |
| 외부 가압식 확장 조인트 | 디자인에 따른 축 운동 | 상당한 축 압축 용량이 필요한 응용 분야에 적합할 수 있습니다. |
각 구성의 이동 용량은 기하학적 구조, 벨로우즈 구조, 압력, 온도 및 피로 요구 사항에 따라 달라집니다. 엔지니어는 검증 없이 개별 이동 등급을 추가하기보다는 허용 가능한 결합 이동을 확인해야 합니다.
재료 선택은 내식성, 온도 성능, 유연성 및 피로 성능에 영향을 미칩니다. 올바른 사양은 작동 중에 경험하는 기계적 조건뿐만 아니라 공정 매체도 고려해야 합니다.
천순이 게시한 제품 정보에는 다음과 같은 일반적인 옵션이 나열되어 있습니다. 이는 참조 범위이며 모든 설계에 대한 동시 등급으로 해석되어서는 안 됩니다.
| 매개변수 | 공개된 일반 범위 또는 옵션 | 구매자가 확인해야 할 사항 |
|---|---|---|
| 공칭 직경 | DN50–DN3000; 더 크거나 비표준 크기가 고려될 수 있습니다. | 실제 연결 크기, 면간 길이 및 도면 요구 사항 |
| 설계압력 | PN10, PN16, PN25, PN40 | 지정된 작동 온도에서의 압력 등급 |
| 설계온도 | -196°C ~ +800°C | 선택한 재료 및 구조에 대한 허용 온도 |
| 벨로우즈 소재 | SS304, SS316L, 인코넬 625 및 기타 옵션 | 부식 호환성 및 재료 인증 |
| 사이 | 플랜지 또는 용접 끝 | 적용 가능한 플랜지 표준, 치수 및 용접 요구 사항 |
| 피로생활 | 지정된 설계에 대해 1,000, 3,000 또는 5,000주기 | 실제 움직임 및 압력 조건에서 계산된 사이클 수명 |
선택한 조인트에 대해 실제 허용되는 압력, 온도 및 움직임을 확인해야 합니다. 이러한 매개변수는 상호 의존적이며 한 범주에서 가장 까다로운 값은 다른 작동 조건이 변경될 때 자동으로 적용되지 않습니다.
금속 벨로우즈 익스팬션 조인트는 제어된 배관 움직임과 안정적인 봉쇄가 중요한 산업 전반에 걸쳐 사용됩니다.
각 응용 분야에 대해 엔지니어는 유체 구성, 설계 압력, 작동 온도, 시작 및 종료 주기, 진동 및 잠재적인 일시적 부하를 평가해야 합니다. 이러한 세부 사항에 따라 금속 벨로우즈 조인트가 적합한지, 어떤 구성을 지정해야 하는지가 결정됩니다.
신뢰할 수 있는 선택 프로세스는 정확한 운영 데이터에서 시작됩니다. 공칭 파이프 직경만을 기준으로 조인트를 선택하면 이동 용량이 부적절하거나 압력 등급이 부적절할 수 있습니다.
천순은 표준 및 맞춤형 금속 벨로우즈 확장 조인트 옵션을 제공합니다. 비표준 시스템의 경우 배관 도면과 운영 데이터를 공유하면 엔지니어링 팀이 필요한 구성과 사양을 평가하는 데 도움이 됩니다.
올바르게 설계된 신축 조인트라도 잘못 설치되거나 지정된 한계를 벗어나 움직일 경우 조기에 파손될 수 있습니다. 따라서 설치 및 유지 관리는 승인된 도면과 제조업체 지침을 따라야 합니다.
서비스 중에는 눈에 띄는 변형, 부식, 누출, 비정상적인 진동 및 보호 구성 요소의 손상이 있는지 확인하십시오. 피로 수명이나 이동 능력에 영향을 미칠 수 있는 작동 조건의 변화를 검토하십시오. 검사 간격은 서비스 심각도, 장비 중요성 및 해당 유지 관리 프로그램을 기반으로 해야 합니다.
고압, 고온 또는 유해 매체 시스템의 경우 검사 및 수리는 관련 안전 절차에 따라 자격을 갖춘 직원이 처리해야 합니다. 적절한 엔지니어링 평가 없이 손상된 벨로우즈를 다시 사용해서는 안 됩니다.
주요 목적은 열팽창, 수축 또는 기타 변위로 인해 발생하는 특정 배관 움직임을 수용하는 동시에 배관 시스템을 통해 전달되는 하중을 관리하는 것입니다.
축방향 확장 조인트는 주로 파이프 중심선을 따라 압축 및 확장을 수용합니다. 유니버설 익스팬션 조인트는 중앙 스풀로 분리된 두 개의 벨로우즈 요소를 사용하여 더 큰 측면 움직임을 수용하고 설계에 따라 추가 각도 기능을 제공합니다.
모든 용도에 가장 적합한 단일 재료는 없습니다. SS304, SS316L, SS321, Inconel 625 및 기타 합금은 다양한 조건에서 적합할 수 있습니다. 선택은 유체 호환성, 온도, 압력, 피로 요구 사항 및 제조업체의 엔지니어링 평가를 기반으로 해야 합니다.
서비스 수명은 이동 주기의 수와 크기, 압력, 온도, 부식, 진동, 설치 품질 및 유지 관리에 따라 달라집니다. 보편적인 서비스 수명 추정에 의존하기보다는 지정된 작동 범위에 대한 피로 수명 계산을 요청하십시오.
아니요. 일반적으로 익스팬션 조인트는 적절한 파이프 지지대, 앵커 및 가이드의 필요성을 대체하지 않습니다. 이러한 구성 요소는 파이프 무게, 정렬 및 움직임을 제어하여 조인트가 설계 한계 내에서 작동하도록 합니다.
천순의 제품 정보에는 비표준 치수 및 다양한 재료 옵션을 포함하여 표준 및 맞춤형 디자인이 설명되어 있습니다. 구매자는 타당성을 확인하고 설계별 견적을 얻기 위해 도면, 작동 조건, 이동 요구 사항 및 연결 세부 정보를 제공해야 합니다.
금속 벨로우즈 신축 조인트는 열 이동을 수용하고 변위를 관리하며 과도한 기계적 부하로부터 연결된 장비를 보호해야 하는 산업용 배관 시스템의 중요한 구성 요소입니다. 안정적인 성능은 올바른 벨로우즈 재료, 무브먼트 구성, 압력 등급 및 피로 수명을 선택하는 동시에 올바른 설치 및 지지대 설계를 보장하는 데 달려 있습니다. Tianshun은 제품 정보에 설명된 재료 추적성 및 검사 옵션을 통해 다양한 산업 파이프라인 요구 사항에 대한 표준 및 맞춤형 솔루션을 제공합니다. 귀하의 프로젝트에 적합한 구성을 확인하려면 Tianshun Metal Bellows Expansion Joint 사양을 검토하고저희에게 연락주세요작동 매개변수, 기술 도면 및 구매 요구 사항을 통해 재료 선택, 맞춤형 설계 및 파이프라인 시스템에 맞는 솔루션을 논의합니다.
