발전소 스프링 지지대의 특징.

발전소 스프링 지지대(가변 힘과 일정한 힘의 두 가지 유형으로 구분됩니다. 화력 발전과 화력 발전 모두에 적합하며 ASME B31.1 및 SH/T3073을 준수합니다)

일반 공통 기능

작업 조건에 대한 강력한 적응성

보일러의 주증기, 재가열증기, 급수, 응축수(최대 550℃, 16MPa+) 등 고온 고압 배관에 적합하며, 자중, 중, 단열재 중량을 고려하여 반복적인 냉온 온도 변화 및 팽창에 견딜 수 있습니다.

잘 정의된 부하 분류

광범위한 부하 사양: 소하중 DN25 소형 파이프의 무게는 50kg이며, 무거운 하중을 가하는 대구경 주 파이프라인은 경하중, 중하중 및 중하중 시리즈로 구분되어 수십 톤에 달할 수 있습니다.

높은 안전 이중화

스프링 안전계수 ≥ 1.5, 고온 합금강 스프링은 고온 크리프 및 피로에 저항하여 발전소의 연간 연속 시작-정지 주기에 적합합니다.

표준화된 모듈식 구조

표준화된 튜브 스프링, 바스켓 스프링, 고정 서스펜션 어셈블리, 일치하는 U자형 파이프 클램프, 단열 파이프 지지대, 서스펜션 로드 및 나사식 조정 구성요소로 현장 조립이 용이합니다.

등급 기반 부식 방지 구성

실내 보일러실을 위한 C3 부식 방지, 실외 용광로 상단/유도 통풍 팬 파이프라인을 위한 C4/C5 심한 부식 방지(샌드블라스팅 + 아연이 풍부한 프라이머 + 탑코트).

가변 스프링 지지대 (발전소에서 가장 널리 사용됨)

컴팩트한 구조, 저렴한 비용, 작은 설치 면적. 이는 수직 열 변위가 25mm 이하이고 하중 변동이 25% 이하인 중간 및 짧은 변위 파이프라인에 선호되는 선택입니다.

로드 스케일(콜드/핫), 잠금 핀, 콜드 상태 잠금, 수압 테스트 보호 및 가열 시 잠금 해제 기능이 함께 제공됩니다. 콜드 상태 설치 하중은 조정 가능한 너트를 통해 미세 조정할 수 있습니다.

제한 사항

파이프라인의 열변위가 너무 크거나 부하 변동이 25%를 초과하는 경우에는 사용할 수 없습니다. 그렇지 않으면 파이프 개구부의 추가 응력이 한계를 초과하게 됩니다.

응용 분야: 중압 및 저압 물 공급, 배수 및 배출, 배가스 액세서리 소형 파이프 및 보조 보조 기계 파이프라인.

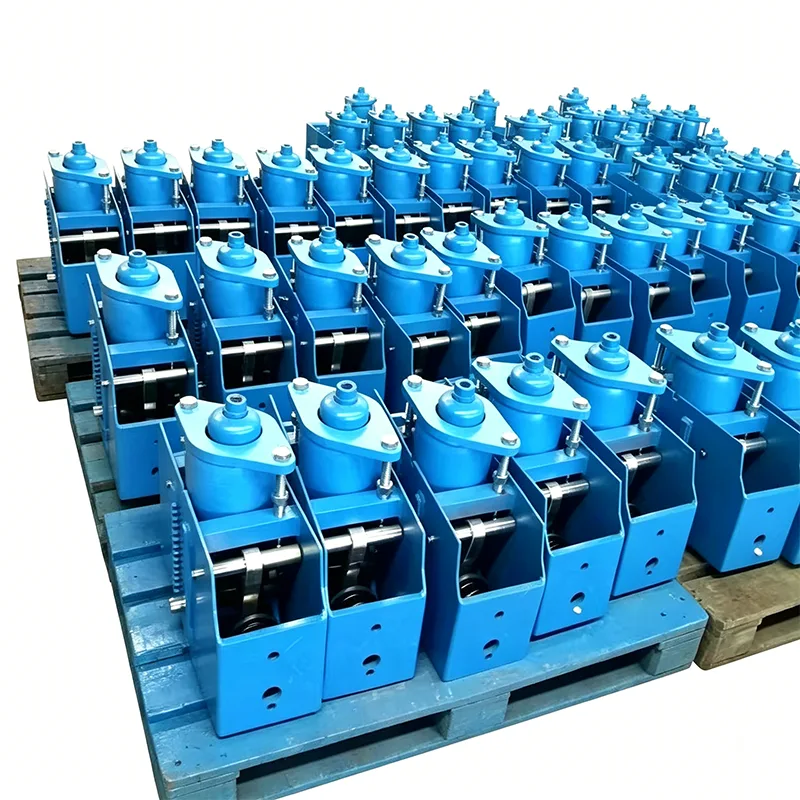

Constant Spring Hanger (Constant Spring Suspension Hanger, 발전소 주요 파이프라인 전용)

일정한 전체 행정 하중(변동 ≤ ±6%), 큰 변위, 큰 하중, 터빈/보일러 헤더의 주요 파이프 개구부에 대한 표준;

넓은 스트로크 범위(50 - 500mm), 주 증기 및 재가열 증기 파이프의 상당한 열 신장에 대처할 수 있고, 장비 플랜지의 누출 및 파이프 개구부의 찢어짐을 방지할 수 있습니다.

레버 캠 구조, 작은 스프링 변형, 고온 피로에 강함, 퍼니스 상단의 가혹한 고온 환경에서 더 긴 서비스 수명.

응용 분야: 보일러 헤더 출구 파이프, 주 증기 파이프, 재가열 증기 파이프, 터빈 입구 및 출구 파이프라인.

발전소용 특수 기능

시동 및 종료 중 온도 허용 오차: 장치의 시동 및 종료 중 급격한 온도 변화가 발생하면 스프링이 반복적으로 압축되고 늘어납니다. 열 완화 실패를 방지하기 위해 고온 저항 스프링 강철 50CrVA가 선택되었습니다.

진동 방지 설계: 팬과 물 펌프의 입구와 출구에 있는 진동 파이프라인에는 스프링의 측면 힘 불균형을 방지하기 위한 제한 브래킷이 장착되어 있습니다.

보완적인 단열 구성 요소: 표준화된 단열 파이프 지지대가 고온 파이프라인에 제공되어 열 전도와 행거 및 스프링 코팅의 손상을 방지합니다.

작동 및 유지 관리 사양: 장치의 주요 유지 관리 중에 포인터 위치를 하나씩 확인합니다. 편차가 한계를 초과하면 설정이 재설정되거나 지지대 및 행거가 교체됩니다.
