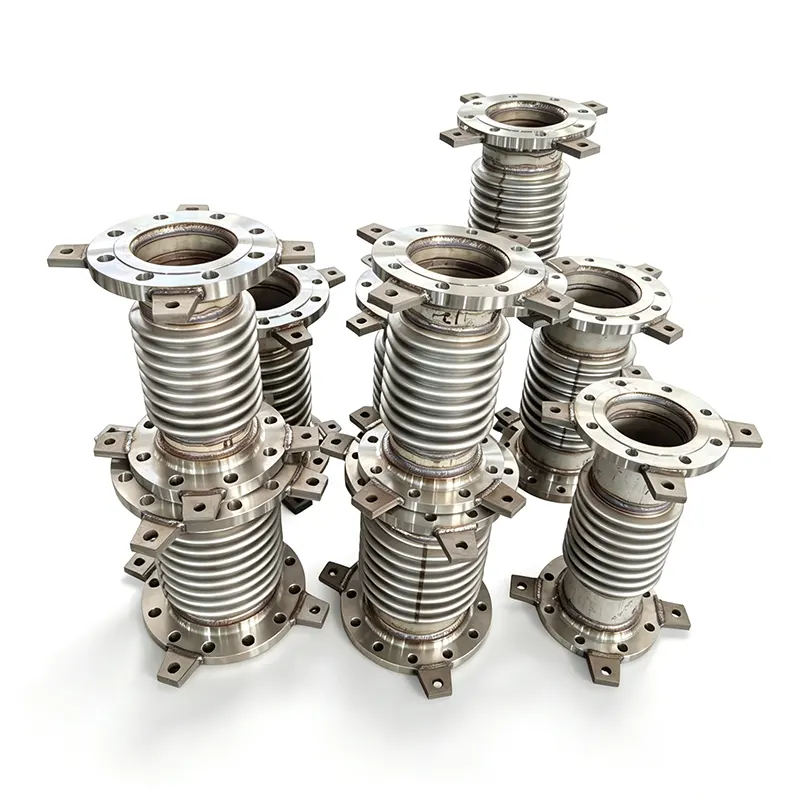

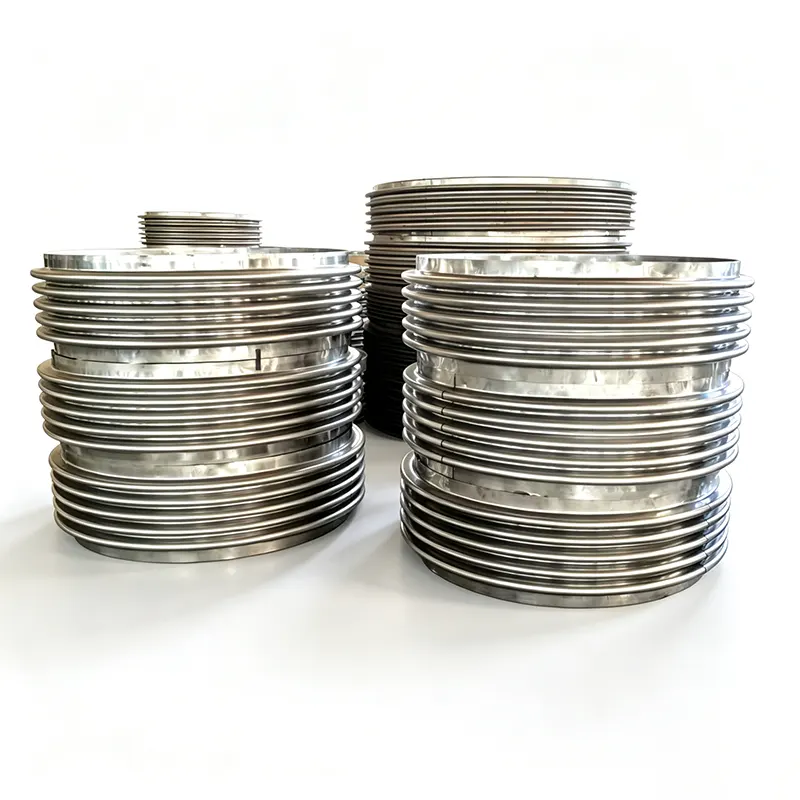

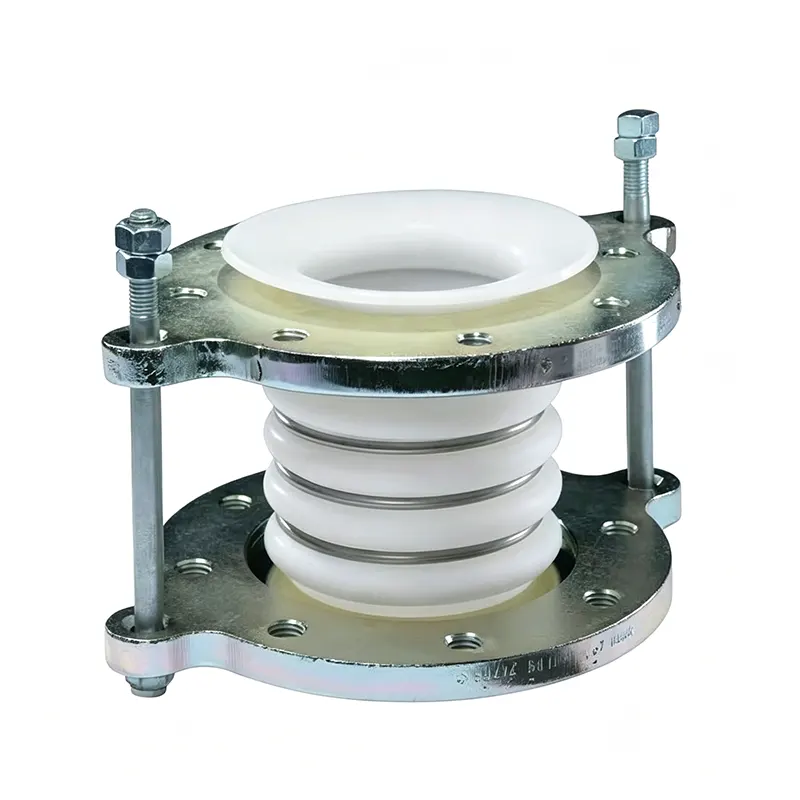

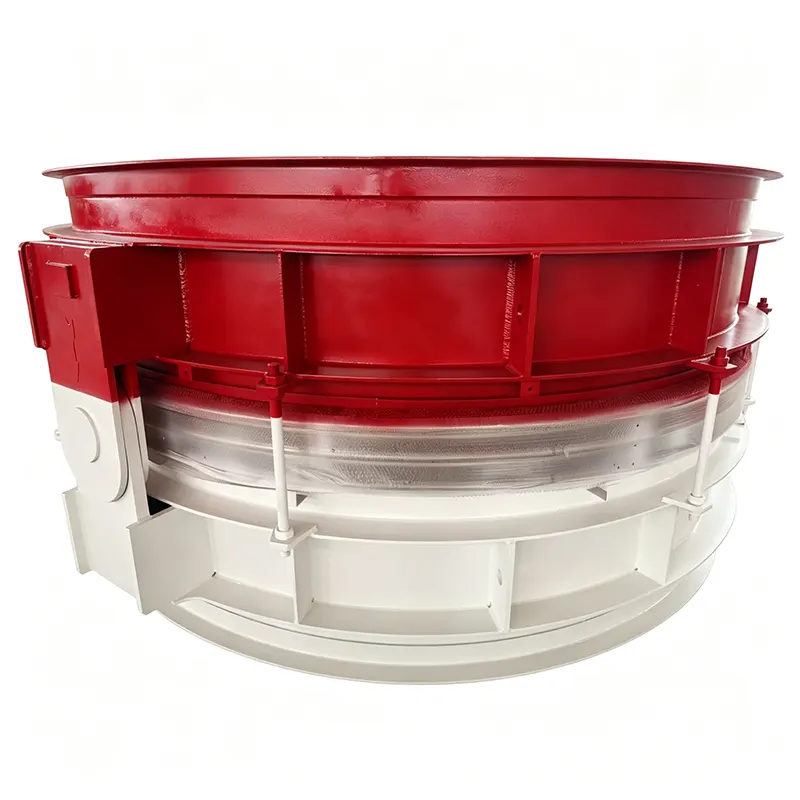

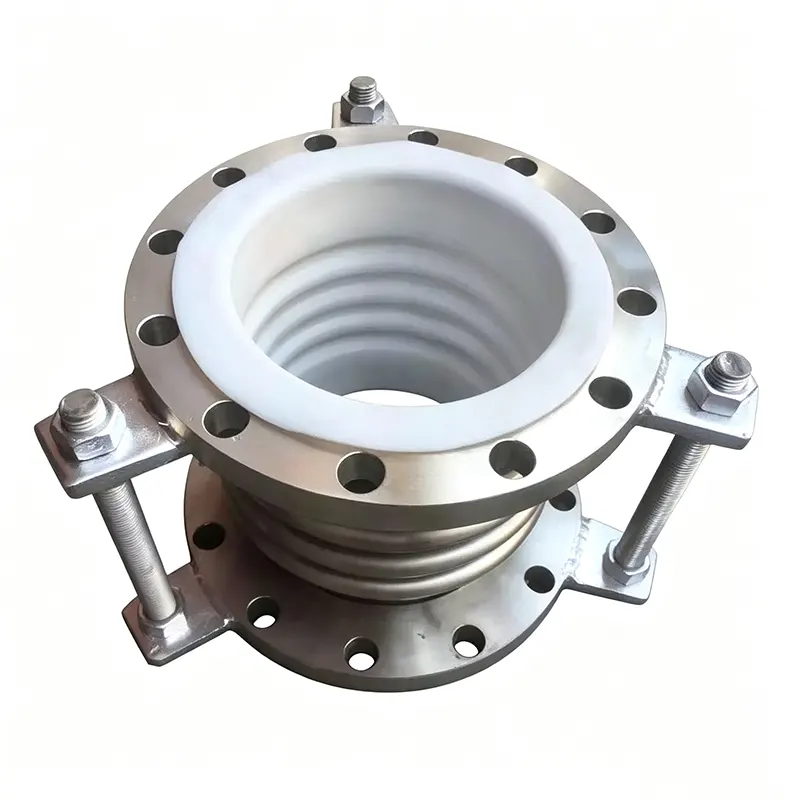

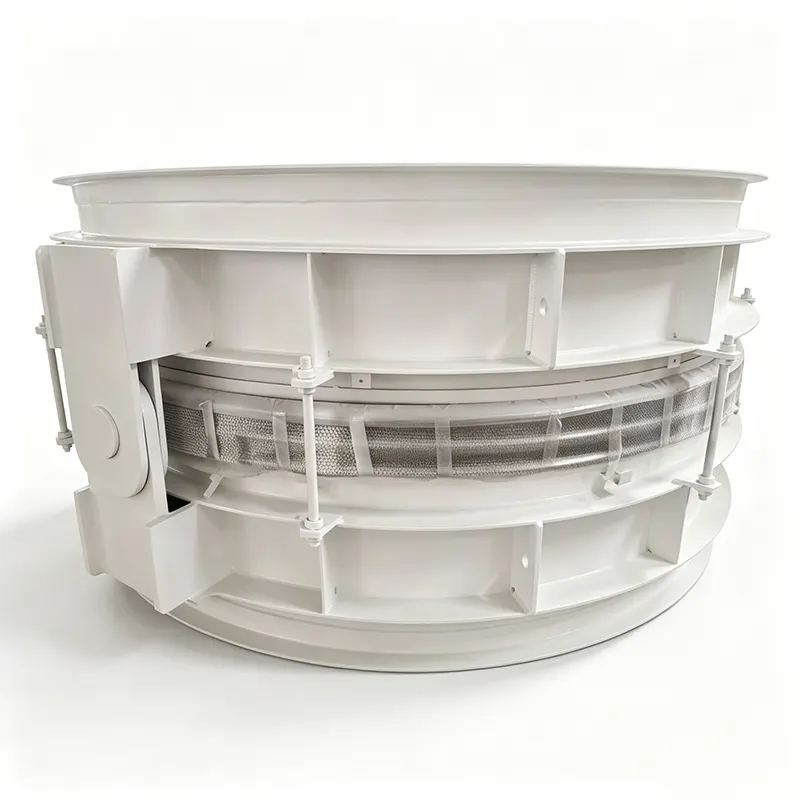

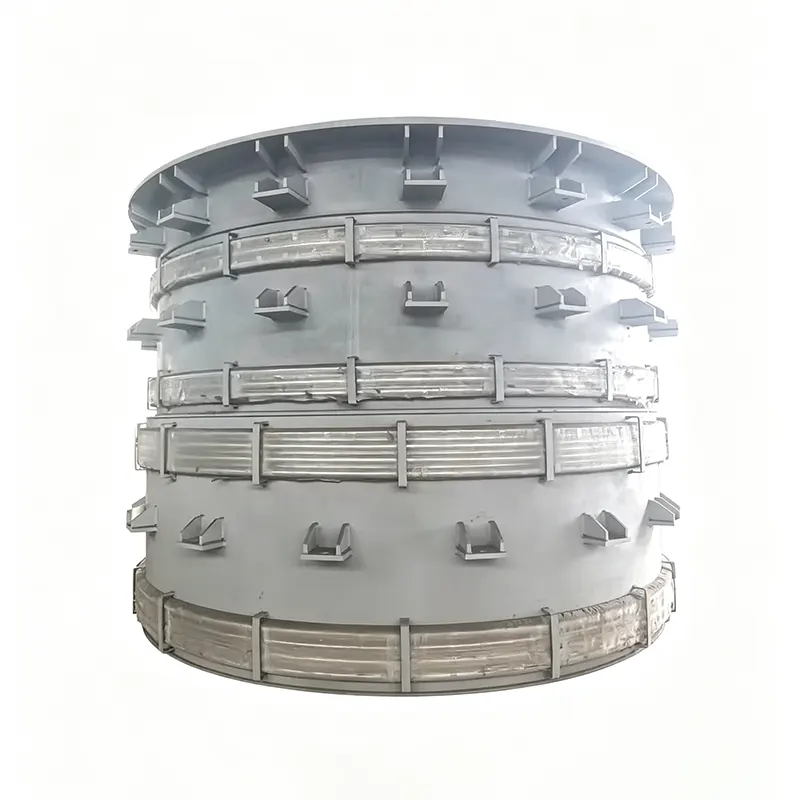

금속 벨로우즈 익스팬션 조인트

14년의 경험을 가진 신뢰할 수 있는 제조업체인 Yangzhou Tianshun의 프리미엄 메탈 벨로우즈 익스펜션 조인트를 구입하세요. 전체 재료 추적성과 100% NDT를 갖춘 EJMA에 따라 설계된 표준 또는 맞춤형 벨로우즈 확장 조인트를 구입하세요. 견적 요청 – 도매 주문 환영. 45개 이상의 국가로 배송됩니다.

문의 보내기

제품 설명

Yangzhou Tianshun은 2012년부터 금속 벨로우즈 신축 조인트를 제조해 왔습니다. 14년의 집중적인 경험과 100명 이상의 자격을 갖춘 직원이 근무하는 35,000m² 규모의 공장을 통해 우리는 45개국 이상에 표준 및 완전 맞춤형 설계를 공급합니다. 당사의 신축 조인트는 EJMA 표준에 따라 제작되었으며 모든 장치에 대한 자재 추적성, 100% 비파괴 테스트 및 정수압 방지 테스트를 통해 지원됩니다.

브로셔뿐만 아니라 신뢰성도 디자인에 반영되는 이유

피로 수명은 가정되지 않고 계산됨

사이클 수명은 실제 작동 영역에 대한 EJMA 지침에 따라 결정됩니다(축 방향, 측면 및 각도 이동을 동시에 포함). 표준 설계는 1,000, 3,000 또는 5,000회의 전체 주기에 대해 검증되어 조인트가 서류상뿐만 아니라 열 주기 전반에 걸쳐 예상대로 작동하도록 보장합니다.

서류 작업으로 뒷받침되는 재료 무결성

벨로우즈 재료의 모든 열(SS304, SS316L, SS321, Inconel 625 또는 Hastelloy)에는 전체 밀링 인증서 및 추적성 기록이 함께 제공됩니다. FCCU 촉매 라인 또는 화학 물질 전달과 같은 부식성 서비스의 경우 염화물 응력 부식 균열에 저항하는 고니켈 합금을 권장하고 비축합니다.

내장형 텔테일을 갖춘 다중 겹 구조

압력이나 안전이 요구되는 경우에는 단일 겹보다는 다중 겹 벨로우즈를 사용합니다. 다층 구조는 강도를 추가하고 유연성을 유지하며 안전 중복성을 도입합니다. 내부 플라이가 천공되는 경우 숨길 수 있는 구멍을 통해 누출이 감지되는 동안 외부 플라이는 일시적으로 압력을 유지합니다. 즉, 계획되지 않은 가동 중단 대신 예측 가능한 유지 관리가 가능합니다.

100% NDT를 통과하는 용접

벨로우즈 종방향 및 원주 방향 이음새와 부착 용접부는 100% 방사선 투과(RT) 또는 침투 탐상(PT) 검사를 받습니다. 당사의 사내 용접공은 자격을 갖춘 절차를 보유하고 있으며 배송 전에 모든 장치는 설계 압력의 1.5배로 정수압 테스트를 거쳤습니다. 샘플링 없음 - 모든 조인트는 자체 테스트 보고서와 함께 공장에서 출고됩니다.

꿈틀거림과 공명에 대한 안정성

적절하게 계산된 제곱평균제곱근 압력 응력과 입증된 오류 방지 기능을 통해 기둥 스퀴밍 및 평면 내 좌굴이 방지됩니다. 내부적으로 흐름 라이너는 난류, 침식 및 흐름으로 인한 진동을 줄입니다. 외부 커버 또는 타이 로드는 벨로우즈 요소를 보호하고 이동을 안내하도록 설계되었으며 표준 액세서리로 추가될 뿐만 아니라 특정 서비스에 맞게 크기가 조정됩니다.

기술 범위

매개변수	일반 범위/옵션
공칭 직경(DN)	DN50 – DN3000(도면에 따라 더 크고 비표준)
설계압력(PN)	PN10, PN16, PN25, PN40
설계온도	-196°C ~ +800°C
벨로우즈 재질	SS304, SS316L, Inconel 625 및 기타 요청 시
연결 유형	플랜지형(ANSI/DIN/JIS) 또는 용접 끝단 준비
이동능력	축, 측면, 각도 – 필요에 따라 mm 또는 도
피로생활	1,000 / 3,000 / 5,000 사이클 (EJMA 기반)

카탈로그 코드뿐만 아니라 파이프 하중에 맞는 유형

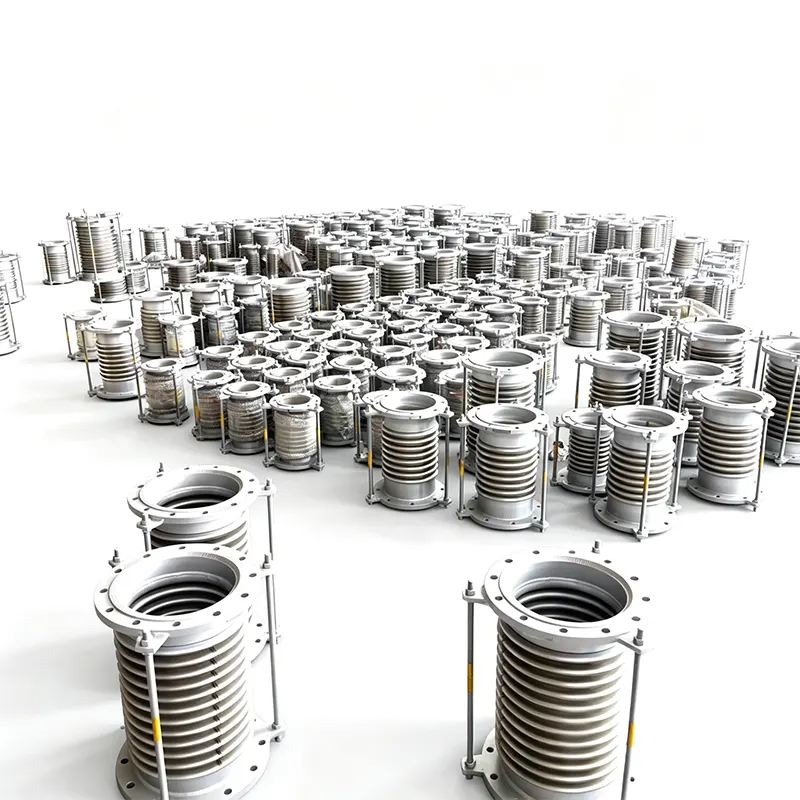

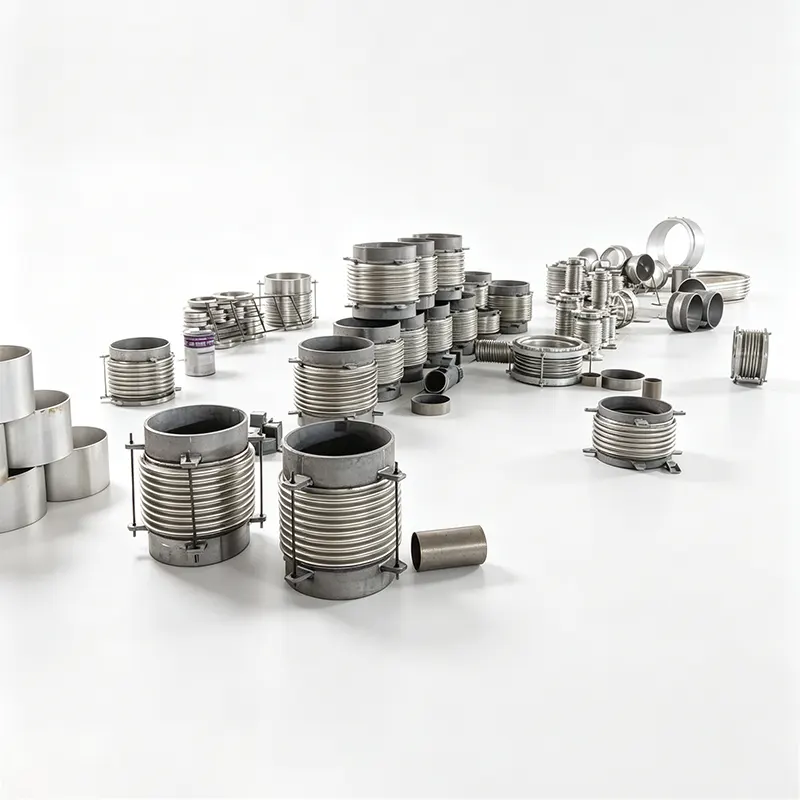

축방향 벨로우즈 확장 조인트 – 앵커와 가이드가 압력 추력을 처리하는 직선 열팽창용입니다.

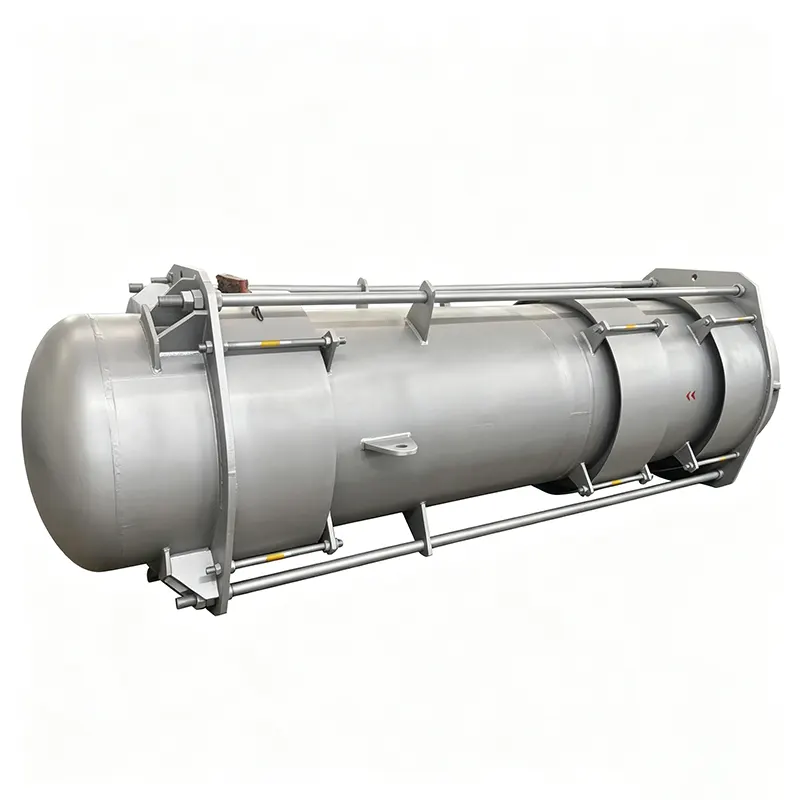

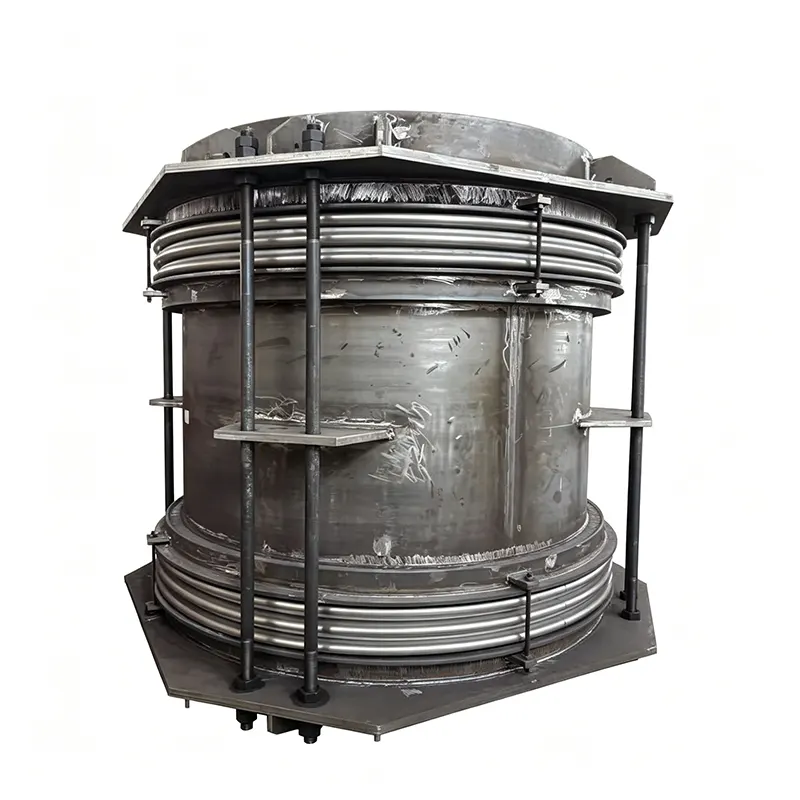

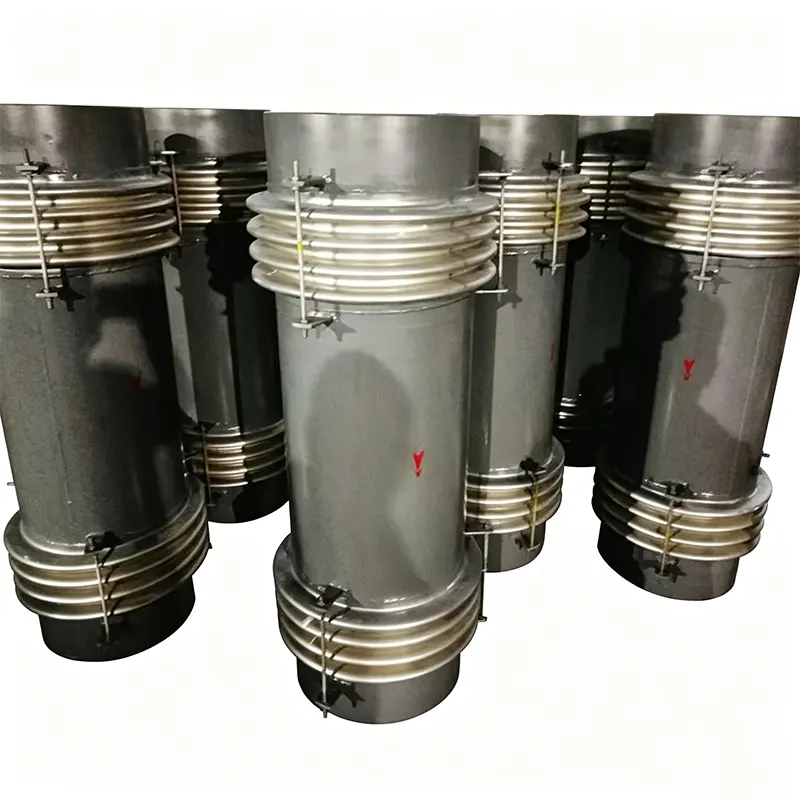

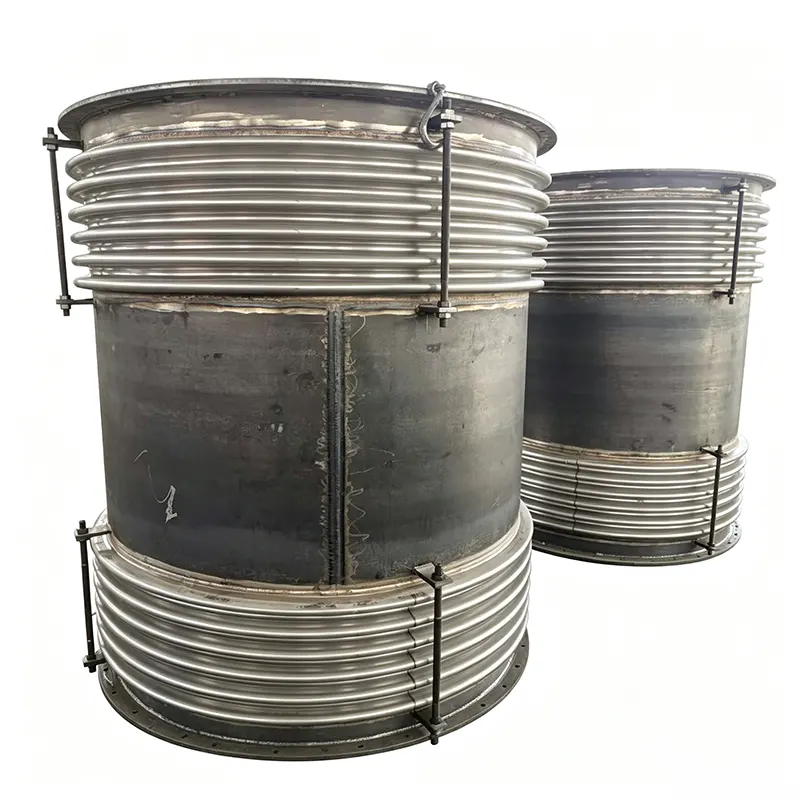

유니버셜 익스팬션 조인트(묶음) - 압력 추력을 받는 타이 로드를 사용하여 큰 측면 및 각도 움직임을 흡수합니다. 펌프 케이싱을 보호하기 위해 동남아시아 전역의 펌프실에서 널리 사용됩니다.

힌지형 벨로우즈 조인트 – 움직임을 단일 각도 평면으로 제한하여 압력 추력을 억제하면서 z자형 파이프 다리의 팽창을 흡수하는 데 이상적입니다.

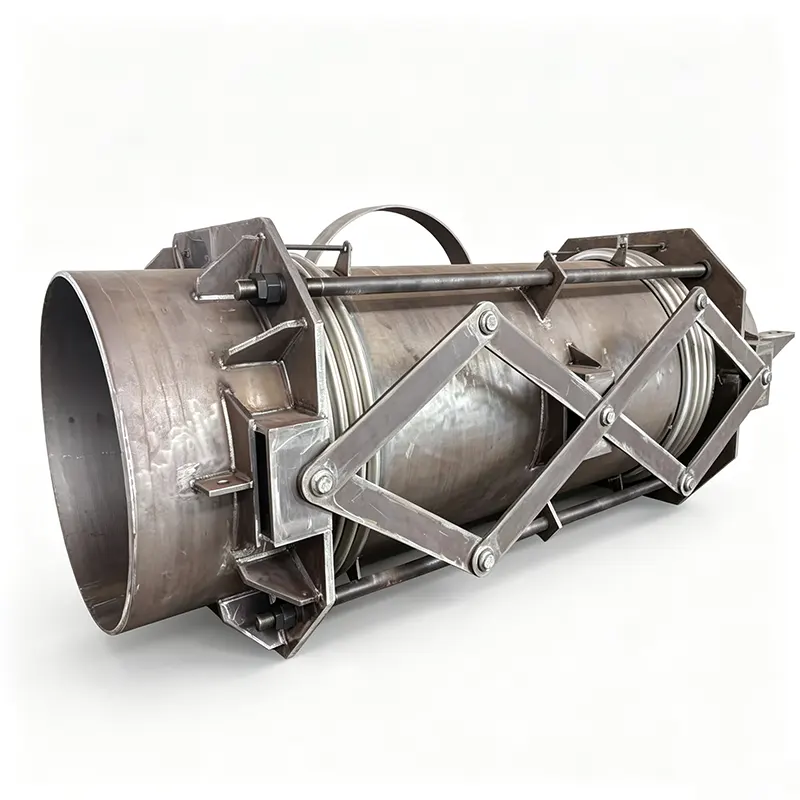

짐벌 확장 조인트 – 여러 평면에서 각도 운동을 허용하며 종종 세트로 쌍을 이루어 복잡한 배관 시스템 움직임을 흡수합니다.

압력 균형 확장 조인트 – 벨로우즈 추력이 앵커로 전달될 수 없는 경우 중요한 터빈 및 열교환기와 같은 연결된 장비의 압력 추력을 제거합니다.

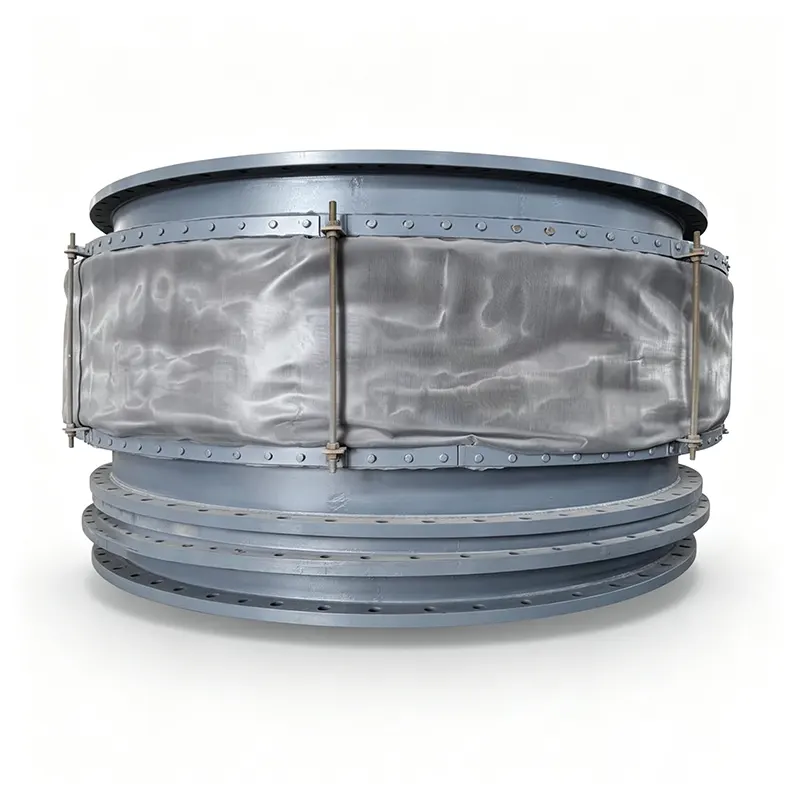

외부 가압 벨로우즈 - 큰 축 압축이 필요한 경우 또는 벨로우즈가 외부 손상 및 난류로부터 보호되어야 하는 경우에 사용됩니다.

모든 유형은 해당 애플리케이션에 맞는 올바른 내부 슬리브, 외부 커버 및 지침 권장 사항으로 구성되며, 명시적으로 요청하지 않는 한 베어 벨로우즈 형태로 배송되지 않습니다.

그들이 일하는 곳과 재료 선택이 프로세스를 따르는 방법

발전 – 터빈 배기, 보일러 석탄 분말 덕트, 지역 난방 순환 라인. 큰 직경, 고온, 결합된 움직임. 인코넬 625 또는 SS321은 온도 및 피로 저항에 일반적입니다.

정유소 및 석유화학 플랜트 – FCCU, 열 교환기 트레인, 오일 이송 배관. Inconel 625 또는 Hastelloy와 같은 내식성 합금은 황 함량, 염화물 및 작동 온도를 기준으로 선택됩니다.

지역 난방 및 HVAC – 증기 본관, 냉수 회로. 입증된 축방향 사이클 수명에 중점을 둡니다. 외부 보호 코팅이 된 탄소강 및 SS304 벨로우즈가 일반적입니다.

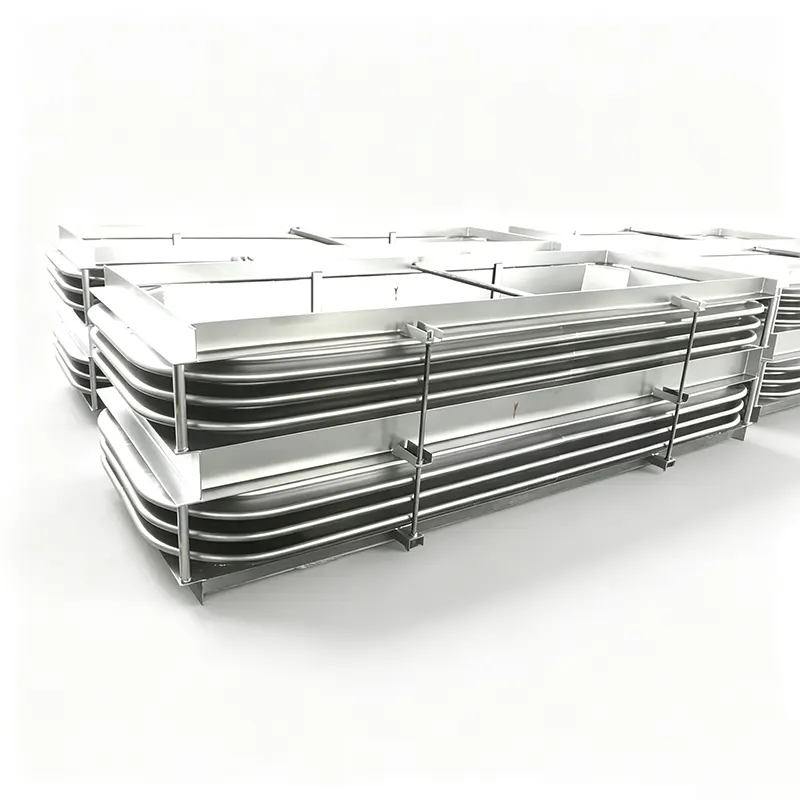

철강 공장 및 야금 공정 – 열풍 스토브, 코킹 시스템, 먼지 추출 덕트. 서비스 온도가 800°C를 초과하는 경우 내부 라이닝이 있는 금속 벨로우즈를 제작할 수 있는지 또는 내화 라이닝 직사각형 장치와 같은 대체 보상이 더 적합한지 여부를 조언합니다. 강제판매가 아닌 정직한 엔지니어링 지도.

수처리 및 펌프장 – 펌프 배출 진동 차단, 장거리 물 이송. 묶인 확장 조인트는 압력 추력을 억제하고 압력 추력이 펌프 플랜지 및 콘크리트 추력 블록으로 전달되는 것을 방지합니다.

인증 및 반복 증거

우리의 품질 시스템은 ISO 9001:2015 인증을 받았습니다. 제품은 해당되는 경우 CE 마킹 요구 사항을 충족하며 지정된 경우 ASME 또는 API 표준에 따라 설계를 검증할 수 있습니다. 그러나 가장 좋은 증거는 반복적인 거래입니다. 제품 성능이 데이터 시트와 일치하기 때문에 주문의 70% 이상이 재주문하는 장기 파트너로부터 나옵니다.
