산업용 배관이 갑작스러운 충격 하중을 견디면서 열팽창을 수용해야 하는 경우,천순제공하다파이프 구속용 유압 완충기까다로운 작동 조건에서도 시스템 안정성을 유지하도록 설계되었습니다. 이러한 속도 감지 장치는 정상 작동 중에 점진적인 파이프 이동을 허용하고 빠른 변위로 인해 파이프 무결성이 위협받을 때 동적 구속을 제공합니다.
유압 완충 장치는 배관 시스템이 지진력, 수격 현상, 압력 과도 현상 및 장비 관련 교란에 직면하는 발전소, 석유화학 시설, 정유소 및 기타 산업 시설에서 필수적인 동적 구속 장치입니다. 기존의 강성 구속장치와 달리 느린 열 운동을 수용하는 동시에 갑작스러운 고속 변위에 저항합니다. 이 기사에서는 작동 원리, 주요 구성 요소, 엔지니어링 고려 사항, 응용 프로그램 및 유지 관리 요구 사항에 대해 설명합니다. 또한 특정 파이프 제한 프로젝트에 적합한 장비를 선택하는 방법과 Tianshun이 산업용 배관 요구 사항을 지원할 수 있는 방법에 대해 간략하게 설명합니다.
유압식 스너버는 배관 시스템의 빠른 움직임을 제한하는 동시에 낮은 속도에서는 상대적으로 제한되지 않는 움직임을 허용하는 특수 기계-유압 장치입니다. 이는 정상적인 작동 주기 동안 파이프가 확장, 수축 또는 이동하는 설치에 특히 유용하지만 예상치 못한 동적 이벤트 중에도 제어를 유지해야 합니다.
일반적인 유압 스너버에는 실린더, 피스톤, 피스톤 로드, 유압유, 내부 흐름 제어 메커니즘, 씰 및 연결구가 포함되어 있습니다. 온도 변화로 인해 파이프가 천천히 움직일 때 유압유는 보정된 통로를 통해 흐르고 피스톤이 이동할 수 있도록 합니다. 움직임이 장치의 지정된 활성화 속도를 초과하면 유압 저항이 크게 증가하여 파이프를 고정하는 데 도움이 됩니다.
유압 완충기는 일반적으로 하중 지지 지지대를 교체하는 대신 함께 작동합니다. 스프링 행거, 파이프 슈 및 기타 지지대는 파이프 무게를 지탱하고 정상적인 움직임을 수용하는 반면 완충 장치는 지정된 동적 하중에 대한 구속력을 제공합니다.
프로젝트별 세부 정보는 Tianshun의 파이프 구속용 유압 완충기 제품 정보를 검토하세요.
작동 원리는 피스톤 속도와 유압 저항 사이의 관계에 따라 달라집니다. 이 장치는 점진적인 변위와 갑작스러운 움직임에 다르게 반응하여 배관 시스템이 동적 구속력을 희생하지 않고 일반적인 작동 중에 유연성을 유지하도록 돕습니다.
산업용 파이프는 작동 온도의 상승 및 하강에 따라 치수 변화를 경험합니다. 충분히 느린 이동 중에 스너버는 피스톤이 제한된 저항으로 실린더를 통과하도록 허용합니다. 이는 열 팽창 및 수축의 불필요한 억제를 방지하는 데 도움이 됩니다.
지진, 수격 현상, 터빈 트립 또는 이와 유사한 일시적인 현상이 발생하는 동안 파이프 속도가 급격히 상승할 수 있습니다. 스너버의 내부 유압 메커니즘은 지정된 활성화 조건에 도달하면 유체 흐름을 제한합니다.
유압 저항이 증가하면 추가 피스톤 이동이 훨씬 더 어려워집니다. 그런 다음 장치는 장착 연결을 통해 결과적인 구속력을 지지 구조로 전달하여 과도한 파이프 변위를 제한하는 데 도움을 줍니다.
과도 현상이 가라앉으면 설계에 따라 메커니즘이 정상적인 이동 허용 동작으로 돌아갈 수 있습니다. 스너버가 전체 서비스 수명 동안 의도한 대로 반응하도록 하려면 올바른 크기 조정, 설치 및 유지 관리가 중요합니다.
적절하게 지정된 유압 완충기는 산업용 배관 시스템에 여러 가지 엔지니어링 이점을 제공합니다.
한 가지 중요한 제한 사항은 유압 완충 장치가 모든 진동 문제에 대한 보편적인 솔루션이 아니라는 것입니다. 적합성은 이동 특성, 주파수 범위, 하중 케이스 및 배관 시스템의 성능 요구 사항에 따라 달라집니다. 낮은 진폭, 고주파수 진동에는 다른 또는 보완적인 진동 제어 접근 방식이 필요할 수 있습니다.
유압식 스너버는 갑작스러운 변위가 운영 연속성, 장비 무결성 또는 플랜트 안전에 영향을 미칠 수 있는 중요한 배관 네트워크에 자주 고려됩니다.
주 증기 라인, 급수 배관 및 기타 고에너지 회로는 장비 작동, 압력 과도 또는 지진 발생 중에 동적 부하를 경험할 수 있습니다. 스너버는 설계 조건에 따라 필요할 때 움직임을 억제하는 데 도움이 됩니다.
펌프, 압축기, 용광로 및 압력 장비에 연결된 공정 배관은 작동 조건의 급격한 변화에 노출될 수 있습니다. 적절하게 설계된 구속은 일시적인 부하를 제어하고 취약한 연결을 보호하는 데 도움이 될 수 있습니다.
안전 관련 배관 시스템에는 신중하게 문서화된 구속 성능, 환경 인증 및 지진 평가가 필요할 수 있습니다. 선택은 일반적인 제품 설명에만 의존하기보다는 해당 프로젝트 코드 및 자격 요구 사항을 따라야 합니다.
가스 처리, 액화 천연 가스 시설 및 고압 이송 라인에는 지정된 동적 이벤트를 제어하면서 작동 움직임을 수용하기 위한 특수 지원 장치가 필요할 수 있습니다.
금속 벨로우즈 확장 조인트 및 유사한 구성 요소는 과도한 변위 또는 외부 하중에 민감할 수 있습니다. 적절하게 배치된 스너버는 조인트 및 배관 부하에 맞게 완전한 구속 장치가 설계되어 있는 경우 정의된 과도 조건 동안 움직임을 제한하는 데 도움이 될 수 있습니다.
유압식 스너버 성능은 상호 연결된 여러 설계 매개변수에 따라 달라집니다. 다음 표는 Tianshun의 제품정보에 게재된 대표값을 정리한 것입니다. 특정 모델 및 프로젝트에 대한 실제 요구 사항을 확인해야 합니다.

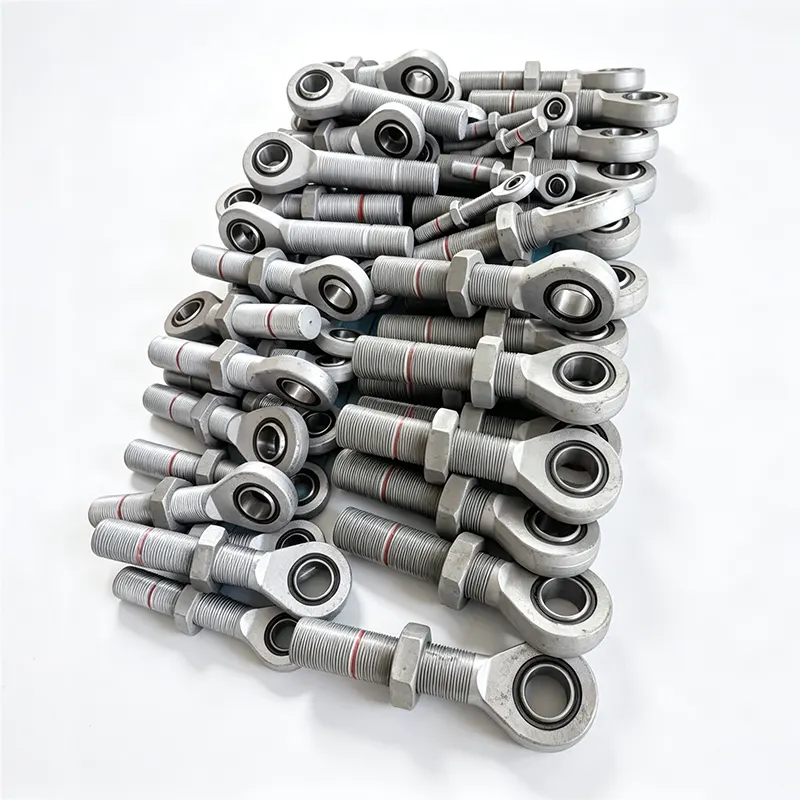

| 매개변수 | 대표 범위 또는 옵션 | 엔지니어링 고려 사항 |
|---|---|---|
| 부하 용량 | 맞춤형 장치의 경우 약 5kN ~ 500kN 이상 | 계산된 구속력과 지정된 하중 케이스를 수용해야 합니다. |
| 표준 스트로크 | 100, 150, 200, 300, 500mm | 예상되는 열 변위 및 설치 공차를 충족해야 합니다. |
| 활성화 속도 | 사양에 따라 일반적으로 5~50mm/s | 구속이 필요한 동적 조건과 정상적인 파이프 움직임을 구별해야 합니다. |
| 표준 작동 온도 | 약 -40°C ~ +120°C | 실제 서비스 온도에서 유체, 씰 및 재료 적합성을 확인하십시오. |
| 실린더 재질 | 탄소강 또는 합금강 옵션 | 선택은 부하, 환경, 프로젝트 사양에 따라 달라집니다. |
| 끝 연결 | 로드 아이, 클레비스, 볼 조인트 및 나사식 옵션 | 구조적 부착 및 허용된 이동 방향과 일치해야 합니다. |
| 테스트 | 지정된 대로 기능, 압력 및 누출 테스트 | 인수 전 검사 기록 및 필수 서류를 확인하세요. |
이러한 값은 승인된 데이터시트나 프로젝트별 계산을 대체하는 것이 아닌 제품 정보를 나타냅니다. 원자력, 고온 또는 기타 중요한 서비스의 경우 해당 자격 요구 사항을 제조업체에 직접 확인하십시오.
유압식 스너버를 선택하려면 배관 응력 분석, 지지 설계, 장비 인터페이스 및 현장 조건 간의 조정이 필요합니다. 공칭 파이프 직경만을 기준으로 구매하는 것만으로는 충분하지 않습니다.
구속 장치가 지진 하중, 수격 현상, 안전 밸브 방전, 장비 트립, 바람에 의한 움직임 또는 기타 과도 현상을 해결해야 하는지 여부를 결정합니다. 지배적인 하중 케이스는 필요한 구속 성능을 설정합니다.
인장 및 압축에 필요한 힘을 설정하려면 승인된 배관 응력 분석을 사용하십시오. 전체 하중 경로의 일부로 스너버 등급, 부착 강도, 구조용 강철, 용접 및 연결된 파이프 구성 요소를 확인하십시오.
해당 작동 조건에서 예상되는 고온에서 저온까지의 열 이동, 설치 위치 및 가능한 변위를 설정합니다. 적절한 스트로크는 원치 않는 이동 끝 접촉과 정상적인 파이프 이동에 대한 간섭을 방지하는 데 도움이 됩니다.
활성화 속도는 예상되는 정상적인 움직임 범위와 구속이 필요한 동적 이벤트에 적합해야 합니다. 잘못된 교정으로 인해 일상적인 작동 중에 원치 않는 저항이 발생하거나 과도 상태에서 부적절한 응답이 발생할 수 있습니다.
주변 및 파이프 온도, 부식 노출, 습도, 유체 호환성 및 특수 환경 요구 사항을 검토합니다. 특수 용도에는 향상된 재료, 씰, 보호 코팅 또는 자격 테스트가 필요할 수 있습니다.
지배적인 설계 코드와 프로젝트 사양을 식별합니다. 응용 분야에 따라 ASME B31.1, ASME B31.3, MSS 표준 또는 원자력 서비스 사양의 관련 요구 사항이 포함될 수 있습니다. 담당 엔지니어에게 정확한 버전, 적용 가능성 및 필요한 자격 범위를 확인하십시오.

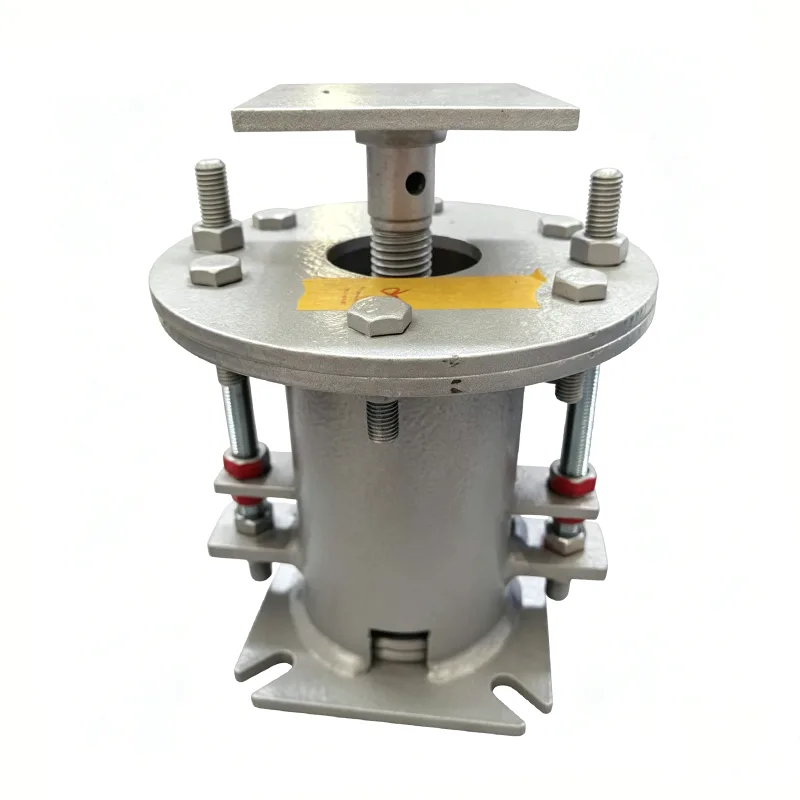

보완적인 지원 장비에 대한 추가 정보를 보려면 Tianshun의 고정 스프링 지지대를 살펴보고 선택한 구성 요소가 조화된 배관 지지 시스템에서 어떻게 함께 작동할 수 있는지 검토하세요.
올바르게 선택된 유압 완충기라도 잘못 설치되거나 부적절하게 유지 관리되면 성능이 저하될 수 있습니다. 설치 및 검사는 제조업체의 지침과 승인된 프로젝트 문서를 따라야 합니다.
검사에서는 유압유 누출, 부식, 피스톤 로드 손상, 느슨한 연결, 손상된 씰, 비정상적인 변위 및 기계적 간섭의 증거를 고려해야 합니다. 비정상적인 상태는 제조업체의 서비스 지침에 따라 평가되어야 합니다.
검사 간격 및 점검 일정에는 장비 매뉴얼, 작동 환경, 이벤트 이력 및 프로젝트 요구 사항이 반영되어야 합니다. Tianshun이 발행한 지침에는 약 3~5년 간격으로 검사를 실시하며 정상적인 서비스 조건에서 약 10년에 정밀검사가 가능하다고 나와 있습니다. 이는 보편적인 요구사항이 아닌 일반적인 지침으로 취급되어야 합니다. 안전이 중요한 애플리케이션에는 다른 일정이 필요할 수 있습니다.
중대한 지진 사건 또는 기타 설계 기반 과도 현상이 발생한 후에는 영향을 받은 장비를 서비스에 반환하기 전에 해당 현장 절차에 따라 구속 시스템을 검사하십시오.
주요 목적은 정상적인 작동 조건에서 파이프의 느린 이동을 허용하면서 특정 동적 이벤트로 인한 빠른 변위를 제한하는 것입니다. 이는 배관, 연결된 장비 및 지지 구조물에 전달되는 부하를 제어하는 데 도움이 됩니다.
스프링 행거는 열적 움직임을 수용하면서 파이프 무게를 지탱합니다. 유압 완충기는 주로 동적 구속을 제공하며 일반적으로 지지대의 하중 지지 기능을 대체하지 않습니다. 둘 다 서로 다른 엔지니어링 목적으로 동일한 배관 시스템에서 사용될 수 있습니다.
승인된 배관 응력 해석으로 시작하고 지배적인 동적 하중 사례를 식별합니다. 선택 시 구속력, 인장 및 압축 용량, 스트로크, 장착 하중, 전체 부착 시스템의 강도를 고려해야 합니다.
많은 유압 완충기는 수평, 수직 또는 경사 설치를 지원하지만 허용되는 방향은 설계에 따라 다릅니다. 설치하기 전에 제조업체의 지침, 장착 구성 및 프로젝트별 제한 사항을 확인하십시오.
예. 검사에는 누출, 부식, 로드 상태, 연결 및 기능적 성능이 포함되어야 합니다. 검사 및 정비 일정은 제조업체 지침과 설치 운영 요구 사항을 따라야 합니다.
아니요. 주로 빠른 움직임과 특정 일시적 부하를 억제하기 위한 것입니다. 지속적인 저진폭, 고주파수 진동에는 추가 분석 및 기타 진동 제어 조치가 필요할 수 있습니다.
필요한 부하 용량, 스트로크, 작동 및 주변 온도, 활성화 속도, 장착 방향, 끝 연결, 파이프 응력 또는 지지 도면, 환경 조건 및 해당 프로젝트 표준을 제공합니다. 이러한 세부 정보는 제조업체가 적절한 구성을 평가하는 데 도움이 됩니다.
파이프 구속용 유압 완충기는 갑작스러운 동적 힘에 저항하면서 일상적인 열 움직임을 수용해야 하는 산업용 배관 시스템에서 중요한 역할을 합니다. 올바른 선택은 계산된 하중, 스트로크 요구 사항, 활성화 특성, 설치 세부 사항, 재료 호환성, 해당 설계 및 인증 표준에 따라 달라집니다. 스너버를 적절한 파이프 지지대 및 확장 구성 요소와 통합하면 모든 이동 문제를 해결하기 위해 단일 장치에 의존하는 대신 조정된 구속 시스템을 만드는 데 도움이 됩니다.
천순은 유압 스너버 솔루션 및 관련 파이프라인 지원 제품을 통해 산업용 배관 프로젝트를 지원합니다. 새로운 설치를 계획하거나, 기존 안전 시스템을 업그레이드하거나, 까다로운 작동 조건에 맞게 맞춤형 장비를 소싱하려는 경우 기술 요구 사항과저희에게 연락주세요적절한 구성, 엔지니어링 고려 사항 및 프로젝트별 견적 옵션에 대해 논의합니다.
