기사 요약:
사전 절연된 파이프 지지대단열 연속성을 유지하고 열 손실을 줄이며 응축을 방지하고 파이프라인을 장기적인 손상으로부터 보호함으로써 현대 산업용 배관 시스템에서 중요한 역할을 합니다. LNG 시설, 화학 공장, 발전 프로젝트, 지역 냉각 시스템, 극저온 파이프라인과 같은 응용 분야에서 기존 파이프 지지대는 단열 성능을 감소시키는 열교를 생성할 수 있습니다. 이 기사에서는 사전 단열 파이프 지원이 어떻게 일반적인 엔지니어링 문제를 해결하고, 운영 안전을 개선하며, 안정적인 지원 솔루션을 제공하는지 설명합니다. Yangzhou Tianshun은 다양한 온도 조건, 부하 요구 사항 및 산업 응용 분야에 맞게 설계된 맞춤형 사전 절연 파이프 지원 솔루션을 제공합니다.

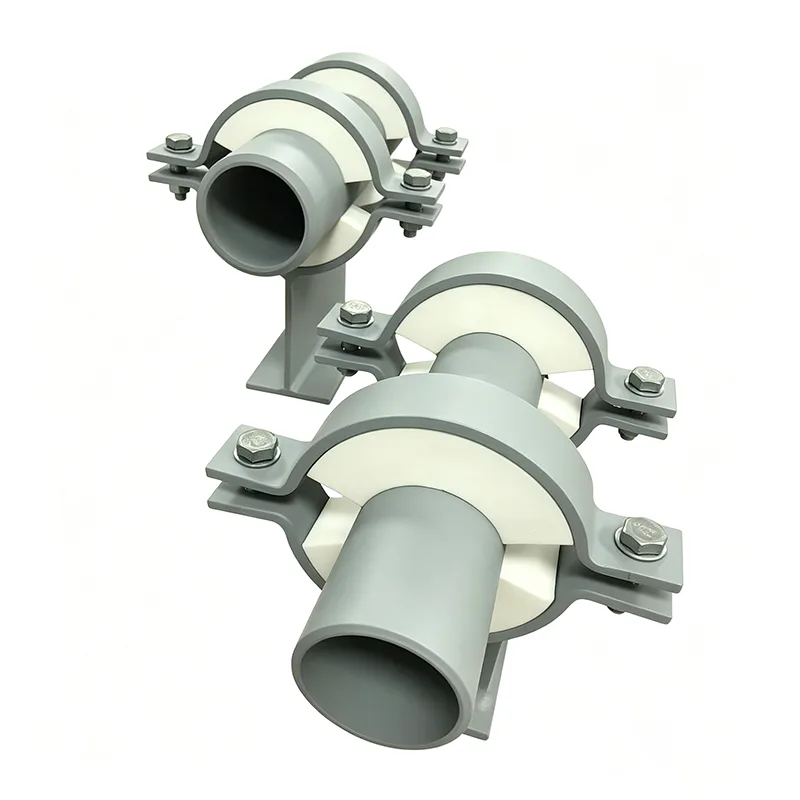

사전 단열 파이프 지지대는 기계적 하중 지지 기능과 단열 보호 기능을 결합한 특별히 설계된 파이프라인 지지 구성 요소입니다. 기존의 파이프 슈나 지지대와 달리 이 제품에는 파이프와 지지 구조물 사이에 통합 단열 섹션이 포함되어 있습니다.
많은 산업용 배관 시스템에서는 온도 안정성을 유지하기 위해 파이프 주위에 단열재를 설치합니다. 그러나 표준 금속 지지대가 파이프 표면에 직접 접촉하면 열교가 생성됩니다. 이 연결은 원치 않는 열 전달을 허용하여 결로, 에너지 손실, 결빙 문제 또는 단열재 아래 부식을 초래할 수 있습니다.
사전 단열된 파이프 지지대는 고성능 단열 블록을 지지 구조에 통합하여 이 문제를 제거합니다. 이 설계를 통해 파이프라인은 지속적인 단열 성능을 유지하면서 기계적으로 안정적인 상태를 유지할 수 있습니다.
양저우 텐순은 저온 서비스, 극저온 응용 분야 및 고온 산업 시스템을 위해 설계된 사전 절연 파이프 지지대를 포함한 파이프라인 지원 솔루션 제조를 전문으로 합니다. 이 회사는 프로젝트 요구 사항, 작동 온도, 파이프 크기 및 설치 조건에 따라 맞춤형 설계를 개발합니다.
사전 단열된 파이프 지지대의 작동 원리는 열 전도 경로에서 구조적 하중 경로를 분리하는 것을 기반으로 합니다. 지지대는 파이프라인의 무게를 전달하는 반면 단열재 섹션은 파이프와 외부 구조물 사이의 열 전달을 최소화합니다.
| 요소 | 기능 |
|---|---|
| 강철 안장 또는 신발 | 기계적 강도를 제공하고 파이프라인 하중을 구조물에 전달합니다. |
| 단열블록 | 열 분리를 생성하고 열 전달을 줄입니다. |
| 증기 장벽 | 단열재에 습기가 침투하는 것을 방지합니다. |
| 슬라이딩 플레이트(옵션) | 열 팽창 및 수축으로 인한 파이프라인 이동을 허용합니다. |
저온 파이프라인의 경우 단열층은 외부 열이 시스템으로 유입되는 것을 방지하고 응결 위험을 줄입니다. 열간배관의 경우 열손실을 최소화하고 에너지 효율을 향상시킵니다.
통합 구조는 또한 건설 현장에서 추가 단열 작업이 필요하지 않고 단열 지지대가 완전한 조립체로 도착하기 때문에 설치 어려움을 줄여줍니다.
산업용 파이프라인 시스템은 부적절한 지지 설계로 인해 종종 실패를 경험합니다. 기존 지원은 단순해 보일 수 있지만 시간이 지남에 따라 심각한 운영 문제를 야기할 수 있습니다.
| 일반적인 문제 | 파이프라인 시스템에 미치는 영향 | 사전 절연 지원 솔루션 |
|---|---|---|
| 열교 형성 | 열 전달 증가 및 단열 성능 감소 | 통합 단열 블록이 파이프를 구조물로부터 분리합니다. |
| 응축 및 얼음 형성 | 부식 위험 및 유지 관리 문제 | 단열 연속성을 유지하고 습기 노출을 방지합니다. |
| 에너지 손실 | 더 높은 운영 비용 | 뜨겁고 차가운 파이프라인의 열 효율을 향상시킵니다. |
| 절연 손상 | 잦은 수리 및 가동 중지 시간 | 안정적인 지원 인터페이스 제공 |
LNG 및 극저온 시스템의 경우 작은 열교라도 시스템 성능에 큰 영향을 미칠 수 있습니다. 적절하게 설계된 사전 단열 파이프 지지대는 단열 시스템이 중요한 지지 위치에서 효과적인 상태를 유지하도록 보장합니다.
올바른 지원 시스템을 선택하면 파이프라인 안전, 유지 관리 요구 사항 및 장기 운영 비용에 영향을 미칠 수 있습니다. 주요 이점은 다음과 같습니다.
사전 절연된 파이프 지지대는 온도 제어 및 파이프라인 신뢰성이 필수적인 산업에서 널리 사용됩니다.
| 산업 | 적용예 |
|---|---|
| LNG 및 극저온 산업 | 단열이 필요한 저온 파이프라인 |
| 발전 | 고온 요구 사항이 있는 증기 및 공정 파이프라인 |
| 화학 처리 | 부식성 및 온도에 민감한 공정 라인 |
| 지역냉방 | 냉각수 분배 네트워크 |
| 식품 및 의약품 | 깨끗한 온도 조절 배관 시스템 |
양저우 텐순은 다양한 산업 환경을 위한 파이프라인 지원 제품을 공급하고 실제 프로젝트 조건에 기반한 솔루션을 제공합니다.
올바른 지지대를 선택하려면 여러 엔지니어링 요소를 고려해야 합니다. 적합하지 않은 제품을 선택하면 절연 실패 또는 과도한 배관 응력이 발생할 수 있습니다.
중요한 기술 매개변수에는 일반적으로 단열 밀도, 압축 강도, 열 전도성, 지지 재료 및 하중 용량이 포함됩니다.
| 매개변수 | 일반적인 고려 사항 |
|---|---|
| 온도 범위 | 극저온 조건부터 고온 응용 분야까지 |
| 단열재 | PU 폼, PIR, 미네랄 울 또는 맞춤형 재료 |
| 지원 자료 | 탄소강, 스테인리스강 또는 특수 합금 |
| 이동 요구 사항 | 고정식, 슬라이딩식 또는 유도식 지지대 디자인 |
양저우 텐순은 전문적인 제조 공정과 엄격한 품질 관리를 통해 안정적인 파이프라인 지원 솔루션을 생산하는 데 중점을 두고 있습니다. 이 회사는 다양한 엔지니어링 요구 사항에 맞게 맞춤형 사전 단열 파이프 지지대를 제공합니다.
제조 공정에는 재료 검사, 정밀 제작, 단열재 통합, 치수 검사 및 최종 품질 검증이 포함됩니다. 각 지지대는 단열 효과를 유지하면서 안정적인 기계적 성능을 달성하도록 설계되었습니다.
파이프라인 지지 제조 분야의 광범위한 경험을 바탕으로 Yangzhou Tianshun은 에너지, 화학 처리, 발전, 산업 건설 등의 산업에 서비스를 제공하고 있습니다. 이 회사는 고객이 복잡한 배관 시스템에 적합한 솔루션을 선택할 수 있도록 엔지니어링 지원을 제공합니다.
콜드 파이프라인에는 지속적인 단열 보호가 필요합니다. 기존의 금속 지지대는 결로 및 부식을 일으킬 수 있는 열교를 생성합니다. 사전 단열된 파이프 지지대는 단열 연속성을 유지하고 이러한 위험을 줄입니다.
예. 열 전달을 줄이고 에너지 효율을 향상시키기 때문에 열간 파이프라인에 적합합니다. 단열재는 작동 온도 요구 사항에 따라 선택할 수 있습니다.
예. Yangzhou Tianshun은 파이프 크기, 단열재 두께, 부하 요구 사항, 온도 조건 및 설치 방법을 기반으로 맞춤형 솔루션을 제공합니다.
단열재와 지지 구조가 배송 전에 통합되기 때문에 설치 팀은 현장 조립 작업을 줄이고 프로젝트 효율성을 향상시킬 수 있습니다.
고객은 파이프 사양, 작동 온도, 단열 요구 사항, 지지 유형 및 이동 조건을 제공해야 합니다. 이 정보는 엔지니어가 올바른 솔루션을 설계하는 데 도움이 됩니다.
사전 단열 파이프 지지대는 열교, 단열 손상, 응축 및 에너지 손실로 인한 문제를 해결하기 때문에 현대 산업 배관 시스템에 필수적인 구성 요소입니다. 적절하게 설계된 지원 시스템은 파이프라인 신뢰성을 향상시키고 유지 관리 요구 사항을 줄이며 장비 서비스 수명을 연장합니다.
전문적인 제조 경험과 맞춤형 엔지니어링 역량을 바탕으로양저우 텐순전 세계적으로 까다로운 산업 응용 분야를 위한 신뢰할 수 있는 사전 절연 파이프 지원 솔루션을 제공합니다. 파이프라인 요구 사항에 따라 설계된 안정적인 지원 시스템이 필요한 경우 다음을 수행하십시오.저희에게 연락주세요전문적인 지원과 맞춤형 솔루션을 제공합니다.
