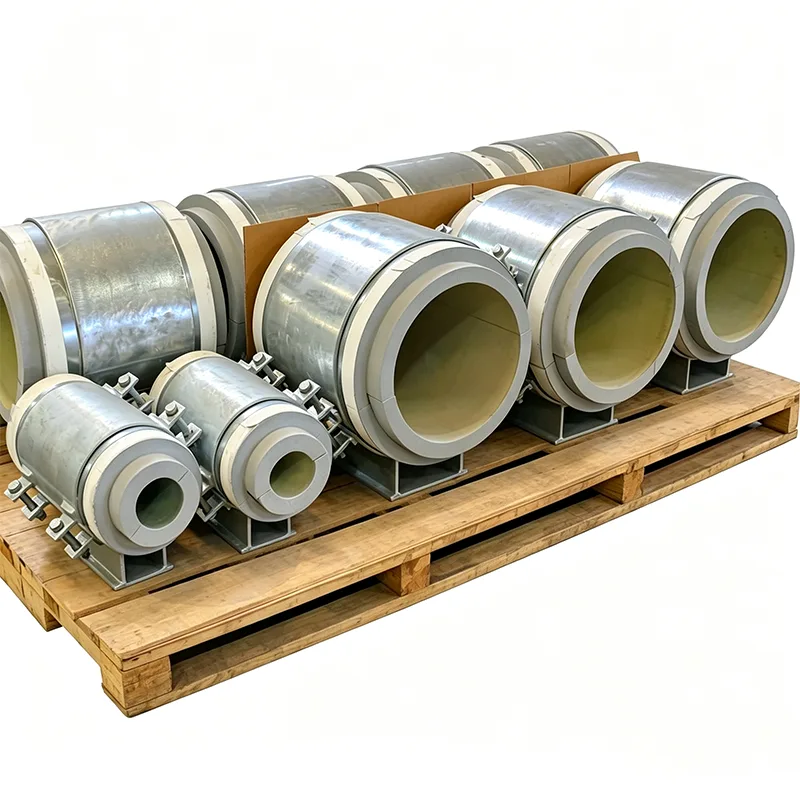

절연 파이프용 슈 지지대

표준 파이프 슈가 단열재를 파괴하면 곧 응결 및 부식이 발생합니다. Yangzhou Tianshun의 단열 파이프용 신발 지지대는 완전히 캡슐화된 내하중 단열 블록을 사용하여 진정한 열 차단을 생성하여 차가운 라인에 얼음이 생기지 않게 하고 핫 라인을 에너지 효율적으로 유지합니다. 견적을 요청하거나, 단열재 사양을 보내거나, 프로젝트 요구 사항에 대해 논의하세요.

문의 보내기

제품 설명

단열 파이프에서 표준 파이프 슈는 해결하는 것보다 더 많은 문제를 일으킬 수 있습니다. 신발의 하중 경로가 단열재를 관통하는 경우 시간이 지남에 따라 단열재가 부서집니다. 부서진 부분은 열이 들어오고 나가는 것을 허용하고, 차가운 표면에 응결을 형성하고, 단열재 아래 부식의 시작점이 됩니다. 수정은 복잡하지 않습니다. 절연 파이프용으로 적절하게 설계된 슈 지지대는 하중 지지 기능을 열 기능에서 분리합니다. 그러나 세부 사항을 올바르게 얻으려면 세심한 엔지니어링이 필요합니다.

Yangzhou Tianshun에서는 2012년부터 5개 대륙의 프로젝트를 위해 단열 파이프 슈즈를 설계 및 제작해 왔습니다. 우리는 열 획득의 모든 와트가 중요한 지역 냉각 네트워크, 베어메탈 슈가 에너지를 낭비하고 화상 위험을 야기하는 증기 라인, 지지대의 차가운 지점이 얼음 축적 및 구조적 손상을 초래할 수 있는 LNG 시설에 이를 공급했습니다. 각각의 경우 요구 사항은 동일합니다. 즉, 단열재를 연속적으로 유지하고 증기 장벽을 밀봉한 상태로 파이프의 무게를 안정적으로 지탱하는 것입니다.

매개변수 테이블	예

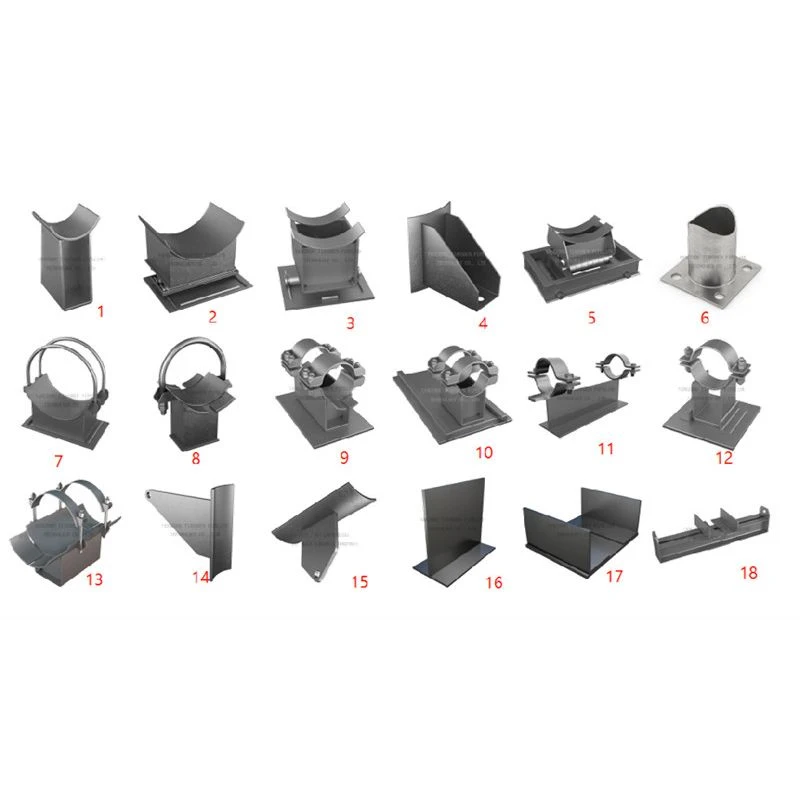

지원 유형	강성, 스프링, 롤러, 슬라이딩
파이프 크기(NPS/DN)	1/2" ~ 60"(DN15 - DN1500)
재료 표준	ASTM A36, SS304, SS316, A105
디자인 표준	MSS SP-58, ASME B31.1
최대. 설계하중	최대 1000kN
온도 범위	-29°C ~ +650°C
표면 보호	용융 아연도금(HDG), 에폭시
클램핑 스타일	2볼트, 3볼트, U볼트
절연 유형	단열/보냉(극저온)

Pipe Shoes Support

절연 파이프 슈가 실제로 작동하는 방식

핵심 아이디어는 간단합니다. 견고한 내력 단열 블록이 파이프와 금속 지지 크래들 사이에 위치합니다. 파이프는 단열재 위에 놓이고, 단열재는 슈 안에 안착되며, 금속 슈는 구조물에 하중을 전달합니다. 그러나 해당 블록이 균열, 이동 또는 단열 성능 손실 없이 수년간의 파이프 이동 및 열 순환을 견디도록 하려면 다음이 필요합니다.

블록 재료는 온도 범위에 맞게 선택됩니다. 냉수 및 약 -50°C까지의 냉수 서비스의 경우 일반적으로 고밀도 폴리이소시아누레이트(PIR) 또는 셀룰러 유리를 사용합니다. 최대 400°C 이상의 증기 및 고온 오일 라인의 경우 규산칼슘 또는 펄라이트 기반 재료를 사용합니다. 핵심 특성은 설계 온도에서의 압축 강도입니다. 실온에서 유지되는 강도는 200°C에서 부드러워질 수 있습니다.

단열 블록은 완전히 캡슐화되어 있습니다. 금속 고정 링 또는 용접된 슈 측벽이 블록의 모든 측면을 둘러싸고 있어 측면 파이프 이동이나 진동으로 인해 블록이 빠져나가는 것을 방지합니다. 블록은 연속 용접으로 강철 베이스 플레이트에 위치하므로 열이 단열재를 우회하는 직접적인 금속-파이프 경로가 없습니다.

수증기 장벽 경로는 중단되지 않도록 설계되었습니다. 차가운 파이프에서는 습기 유입이 적입니다. 우리는 신발 설계를 통해 파이프 단열재에 현장에 적용된 증기 장벽이 신발의 단열 블록이나 금속 재킷에 지속적으로 밀봉되도록 하고 습한 공기가 차가운 표면에 도달할 수 있는 틈이 없도록 합니다.

실제 현장 조건에 맞는 설계 유연성

두 가지 단열 사양이 정확히 동일하지 않기 때문에 우리는 단열 파이프 슈를 기성 품목으로 취급하지 않습니다. 우리는 각 신발을 다음과 같이 제작합니다.

파이프 직경 및 단열재 두께(폼 유리 25mm 또는 미네랄울 150mm).

현장 적용 단열 시스템의 유형 - 신발 본체 주위에 맞도록 2차 단열재를 미리 절단하고 현장 마감을 단순화하는 클래딩 프로파일을 제공할 수 있습니다.

파이프 이동 조건. 파이프가 미끄러지는 경우 PTFE 또는 흑연 함침 슬라이드 플레이트를 슈 베이스에 통합할 수 있으며, 전단력으로부터 단열재 블록을 보호하는 스테인리스강 하중 지지 시트에 저마찰 표면을 접착할 수 있습니다.

내화 단열재, 금속 부품의 마모 방지 코팅, 실외 설치 시 물 고이는 것을 방지하기 위한 배수 구멍 등의 특수 요구 사항.

모든 배송으로 얻을 수 있는 것

Tianshun 단열 파이프 슈 주문에는 검사관이 요구하는 모든 문서가 포함됩니다.

강철 부품에 대한 EN 10204 Type 3.1 인증서입니다.

설계 온도에서의 압축 강도 및 열전도율 값이 포함된 단열재 데이터시트.

블록 두께, 슈 높이, 베이스 플레이트 치수를 확인하는 치수 검사 보고서입니다.

프로젝트 사양에 필요한 경우 테스트 인증서를 로드합니다.

응용

지역 냉각 플랜트 및 데이터 센터의 냉각수 및 염수 배관

산업 플랜트 및 발전소의 증기 및 응축수 라인

콜드 스팟을 절대 피해야 하는 LNG 및 극저온 액체 배관

냉장 및 냉장 보관 시설

에너지 효율성과 장기 유지 관리 비용이 중요한 파이프 랙에서 작동하는 모든 단열 파이프

왜 천순인가?

우리는 일반 파이프 피팅 공급업체가 아닌 전문 지원 제조업체입니다. 배관 목록과 단열재 사양을 보내주시면 당사 엔지니어링 팀이 각 슈의 하중을 확인하고 단열재 호환성을 확인하며 표준 슈 치수가 사용 가능한 구조에 맞지 않는 위치에 플래그를 표시합니다. 이 수준의 정밀 조사는 설치 중이 아니라 설계 단계에서 문제를 포착합니다. 우리 사업의 70% 이상이 반복됩니다. 이는 첫 번째 수중 테스트부터 디자인 수명이 끝날 때까지 예상대로 정확하게 기능하는 신발을 제공한 직접적인 결과입니다.
