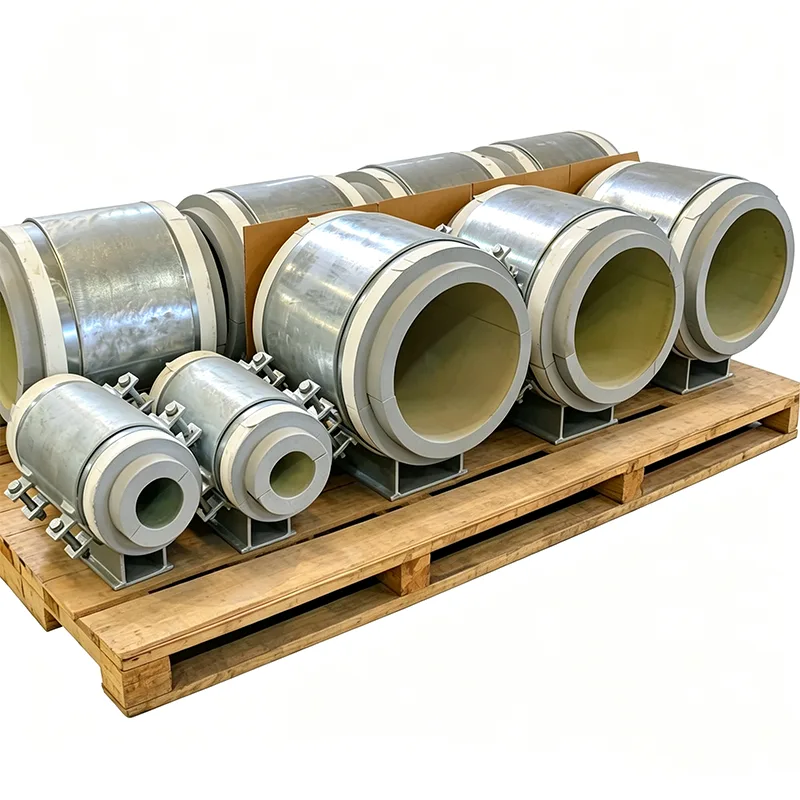

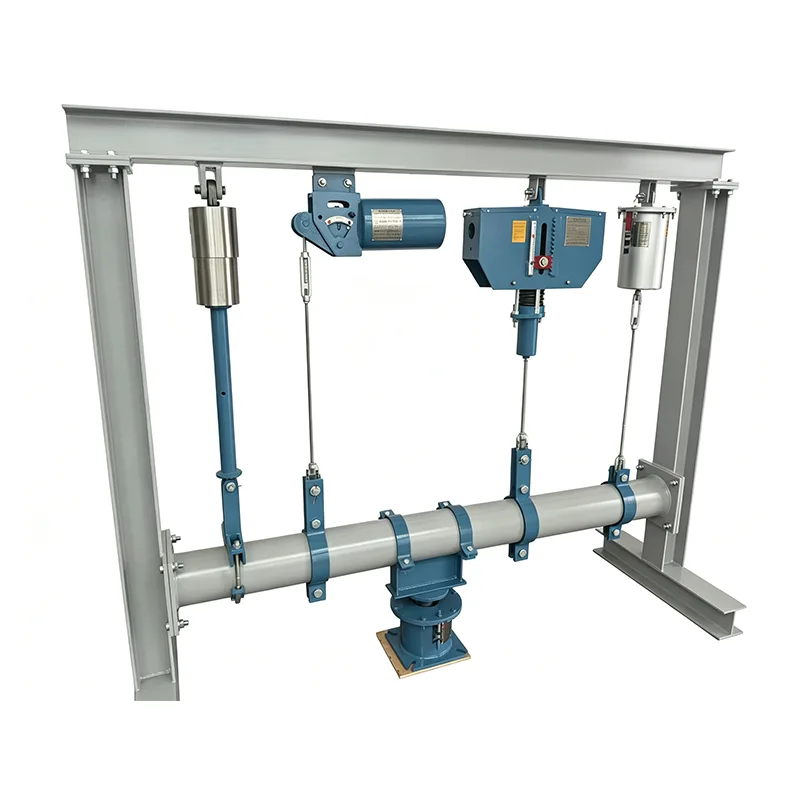

콜드슈 절연 파이프 지지대

영하 파이프의 모든 금속 간 접촉은 열 단락을 형성하여 얼음이 쌓이고 구조적 부식을 일으킵니다. Yangzhou Tianshun의 콜드슈 절연 파이프 지지대는 전체 파이프 중량을 지탱하면서 콜드 브리지를 파괴하는 완전히 캡슐화된 내하중 단열 블록으로 이를 제거합니다. 통합 슬라이드 플레이트는 증기 장벽을 손상시키지 않고 저온 수축을 수용합니다. 견적을 요청하거나, 콜드 서비스 매개변수를 보내거나, 엔지니어링 팀과 프로젝트에 대해 논의하세요.

문의 보내기

제품 설명

파이프가 영하의 온도에서 매체를 운반할 때 지지 구조와의 모든 금속 간 접촉은 열 단락 회로가 됩니다. 냉기는 강철 아래로 이동하여 지지대를 냉각시키고 공기에서 습기를 빼냅니다. 그 결과 구조물에 얼음이 생기고, 물이 떨어지고, 부식이 발생하여 파이프 자체에 문제의 징후가 나타나기 훨씬 전에 지지대를 약화시킬 수 있습니다. 콜드슈는 소스에서 일련의 사건을 중단시킵니다.

Yangzhou Tianshun에서는 2012년부터 에틸렌 터미널, 암모니아 냉동 플랜트, 냉수 네트워크 및 LNG 탱크 2차 격납 구역을 위한 콜드슈 절연 파이프 지지대를 제작해 왔습니다. 작동 원리는 변하지 않았습니다. 차가운 파이프와 따뜻한 강철 사이에 내열성이 있으면서도 구조적으로 견고한 블록을 삽입합니다. 엔지니어링 과제와 5년 동안 작동하는 콜드 슈와 30년 동안 작동하는 콜드 슈의 차이점은 해당 블록을 보관하고 밀봉하고 특정 저온 서비스 조건에 맞추는 방법입니다.

매개변수 테이블	예
지원 유형	강성, 스프링, 롤러, 슬라이딩
파이프 크기(NPS/DN)	1/2" ~ 60"(DN15 - DN1500)
재료 표준	ASTM A36, SS304, SS316, A105
디자인 표준	MSS SP-58, ASME B31.1
최대. 설계하중	최대 1000kN
온도 범위	-29°C ~ +650°C
표면 보호	용융 아연도금(HDG), 에폭시
클램핑 스타일	2볼트, 3볼트, U볼트
절연 유형	단열/보냉(극저온)

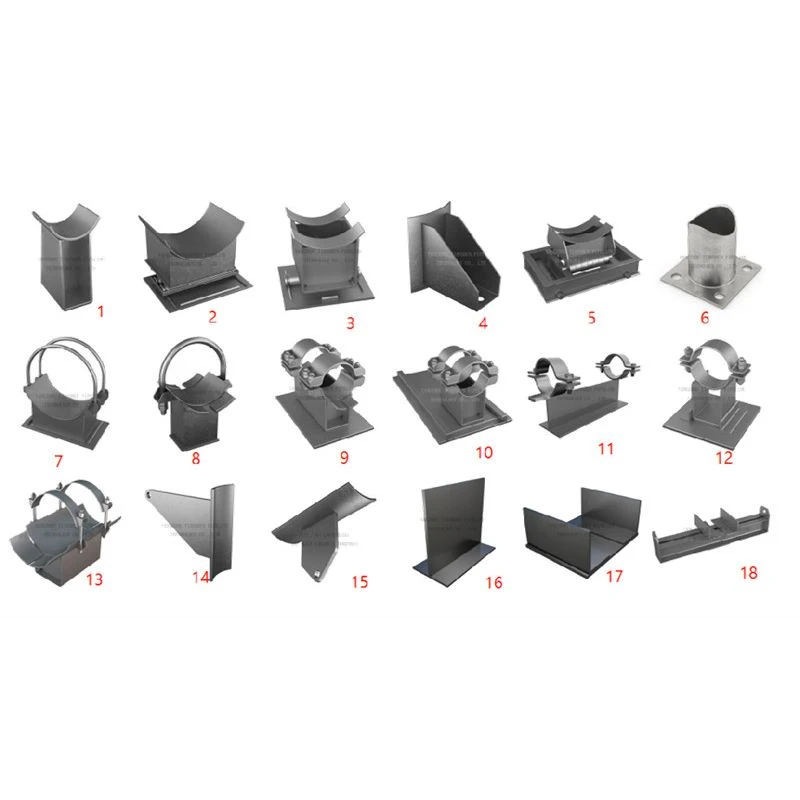

Pipe Shoes Support

콜드슈가 열 경로를 방해하는 방법

콜드 파이프는 윤곽이 잡힌 금속 크래들 내부에 있지만 크래들의 강철에 직접 닿지는 않습니다. 대신, 고밀도 단열 블록이 파이프의 무게를 지탱합니다. 이 블록은 열 전도성뿐만 아니라 최저 작동 온도에서의 압축 강도 때문에 선택됩니다. -196°C까지의 대부분의 응용 분야에는 셀룰러 유리 또는 고밀도 PIR을 사용합니다. 블록은 한 면은 파이프의 외경에, 다른 면은 신발의 베이스 플레이트에 맞도록 가공되어 전체 표면 접촉이 보장되고 점 하중이 발생하지 않습니다.

콜드슈 단열 파이프 지지대의 측벽은 네 면 모두에서 단열 블록을 둘러쌉니다. 이는 두 가지 역할을 합니다. 파이프의 측면 이동으로 인해 블록이 이동하는 것을 방지하고 단열재를 기계적 손상으로부터 보호합니다. 블록 아래의 강철 베이스 플레이트는 구조물에 대한 유일한 하중 경로이며, 블록이 연속적인 고체 층이기 때문에 직접적인 금속-파이프 전도 경로가 없습니다. 즉, 냉교가 파손됩니다.

오랫동안 수분을 유지하세요

차가운 파이프에서는 증기 장벽의 틈이 응결점이 됩니다. 물이 축적되고, 얼고, 팽창하여 결국 내부의 단열재가 파괴됩니다. 우리의 콜드슈 디자인은 세 가지 방법으로 이 문제를 해결합니다.

단열 블록 자체는 폐쇄 셀이므로 외부 재킷이 손상되더라도 수증기 투과성이 매우 낮습니다.

우리는 신발 본체 주위에 연속적인 금속 재킷 프로파일을 제공합니다. 파이프 단열재에 현장에 적용된 증기 장벽을 접착제나 테이프로 이 재킷에 직접 밀봉하여 깨지지 않는 봉투를 만들 수 있습니다.

실외 설치 또는 세척 구역의 경우 신발 측벽과 경계면의 파이프 단열재 재킷 사이에 유연한 실런트 비드를 도포하여 2차 수분 장벽을 추가합니다.

저온에서도 견고함을 유지하는 소재

콜드슈의 구조용 강철 부품은 추울 때 부서지기 쉬워서는 안 됩니다. 표준 구조용 탄소강은 어는점보다 훨씬 높은 온도에서 노치 인성을 잃습니다. 콜드슈 본체와 베이스 플레이트에는 다음을 사용합니다.

-46°C까지 서비스할 수 있는 저온 탄소강(ASTM A350 LF2 또는 동급).

탄소강이 부서지기 쉬운 -196°C까지의 극저온 응용 분야에 적합한 오스테나이트계 스테인리스강(304L, 316L)입니다.

모든 내하중 강철에는 EN 10204 Type 3.1 인증서의 설계 최소 온도에서 샤르피 충격 테스트 값이 제공됩니다. 볼트 체결 방식은 A320 L7 또는 스테인레스이며 본체 재질에 맞게 선택됩니다.

저온 수축 수용

차가운 파이프가 수축합니다. 주변 온도에서 -162°C까지 냉각되는 20미터 길이의 스테인리스 스틸 라인은 30밀리미터 이상 수축됩니다. 콜드슈가 구조물에 견고하게 고정된 경우 해당 움직임은 축방향 응력으로 파이프 벽으로 전달됩니다. 우리는 저마찰 슬라이드 플레이트를 콜드슈 베이스에 통합하여 이를 처리합니다. 연마된 스테인레스 강판을 절연 블록의 밑면이나 베이스 플레이트의 상단에 접착하고 반대면에는 PTFE 또는 흑연 함침 패드를 부착합니다. 그러면 슈는 열 차단을 유지하면서 파이프와 함께 미끄러질 수 있습니다. 슬라이드 표면은 안전 여유를 두고 저온에서 대기까지의 전체 이동 범위를 수용할 수 있는 크기입니다.

콜드슈 주문에는 무엇이 포함되나요?

우리가 배송하는 모든 콜드슈 절연 파이프 지지대는 EPC 검사 요구 사항을 충족하는 문서 패키지로 뒷받침됩니다.

모든 강철 부품에 대한 EN 10204 유형 3.1, 저온 충격 테스트 보고서 포함.

설계 저온에서의 열전도율과 압축 강도를 보여주는 단열 블록 데이터시트.

블록 두께, 슈 오프셋(있는 경우) 및 베이스 플레이트 치수를 확인하는 치수 보고서입니다.

해당하는 경우 슬라이드 플레이트 마찰계수 테스트 인증서.

응용

터미널 및 액화 플랜트의 LNG 및 NGL 배관 지지대

에틸렌, 프로필렌, 액체 암모니아 저장 및 이송 라인

지역 냉각 및 데이터 센터의 냉각수 및 염수 파이프 랙

식품 가공 및 냉장 보관 시설의 냉동 라인

공기 분리 장치의 극저온 파이프 갤러리

왜 Tianshun이 차가운 신발을 선택해야 할까요?

콜드슈는 충격이 큰 작은 부품입니다. 실패하면 전체 단열 시스템이 손상되고 그 결과로 생긴 얼음으로 인해 파이프 랙에 과부하가 걸릴 수 있습니다. 우리 엔지니어들은 표준 블록을 선택하고 그것이 맞기를 바라지 않습니다. 그들은 파이프 크기, 단열재 사양, 설계 온도 및 구조적 하중을 교차 확인한 다음 타협 없이 단열 봉투를 유지하는 슈를 구성합니다. 우리 고객의 70% 이상이 반복 주문을 합니다. 왜냐하면 그들이 받은 차가운 신발이 첫 번째 쿨다운부터 마지막 쿨다운까지 계산된 대로 정확하게 작동할 것이라는 것을 알고 있기 때문입니다.
