기사 요약: A 가변 스프링 지원열팽창, 수축 및 작동 조건 변화로 인한 수직 이동을 수용하면서 배관 하중을 전달하도록 설계된 기계식 파이프 지지 장치입니다. 견고한 지지대와 달리 예측 가능한 지지력을 유지하면서 변위를 제어할 수 있습니다. 이는 공정 플랜트, 발전소, 정유소, 화학 시설, LNG 시스템 및 기타 산업용 배관 응용 분야에 특히 유용합니다. 이 가이드에서는 가변 스프링 지지대의 작동 방식, 이를 올바르게 선택하는 방법, 가장 중요한 기술적 요소, Tianshun이 까다로운 배관 시스템에 표준 및 맞춤형 솔루션을 제공할 수 있는 방법에 대해 설명합니다.

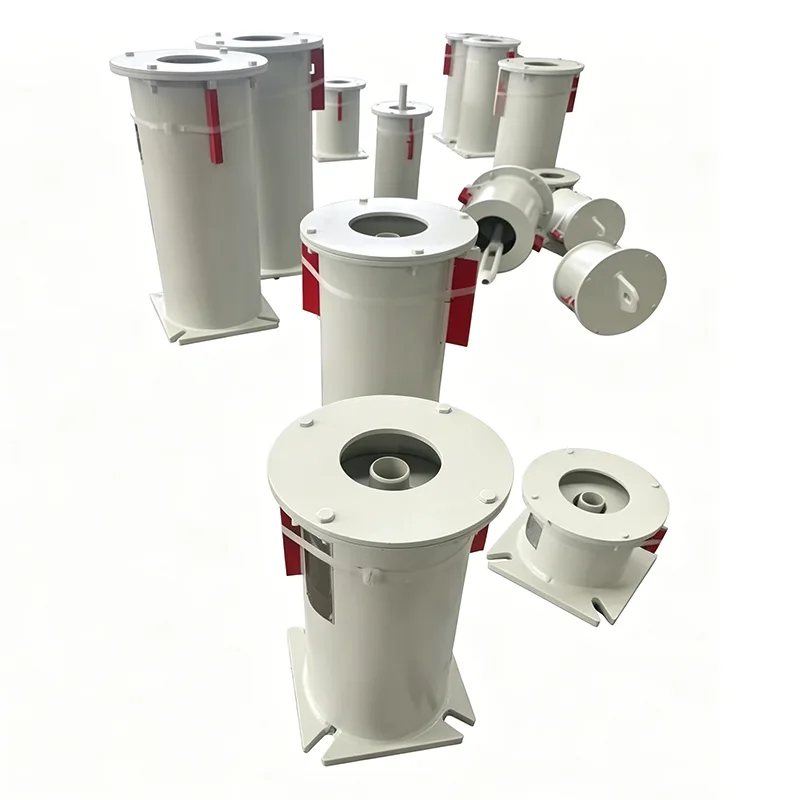

A 가변 스프링 지원제어된 수직 이동을 허용하면서 배관 섹션을 지지하기 위해 코일 스프링을 사용하는 파이프 지지 어셈블리입니다. 일반적으로 작동 온도로 인해 라인이 팽창하거나 수축하기 때문에 파이프가 고정된 높이에 유지될 수 없는 곳에 설치됩니다.
기존의 견고한 지지대에서는 지지점이 본질적으로 고정된 상태로 유지됩니다. 이는 핫 파이프가 확장되면 문제가 될 수 있습니다. 파이프는 위쪽이나 아래쪽으로 이동하려고 시도할 수 있지만 견고한 지지대는 해당 움직임에 저항합니다. 결과적인 상호 작용으로 인해 파이프, 연결된 장비, 노즐, 구조 부재 및 기타 지지점으로 전달되는 하중이 증가할 수 있습니다.
가변 스프링 메커니즘은 보다 유연한 솔루션을 제공합니다. 지지된 파이프가 수직으로 이동하면 스프링이 압축되거나 늘어납니다. 따라서 지지력은 스프링의 하중-변형 특성에 따라 변경됩니다.
목표는 움직임을 제거하는 것이 아닙니다. 대신, 목표는 다음과 같습니다.계산된 움직임이 제어된 방식으로 발생하도록 하면서 파이프를 지지합니다..
천순은 산업용 배관 응용 분야를 위한 가변 스프링 지지대를 제조하며 하중, 이동, 설치 공간, 연결 요구 사항, 환경 조건 및 프로젝트 사양을 기반으로 구성을 제공할 수 있습니다.
작동 원리는 스프링 하중과 수직 변위 사이의 관계를 기반으로 합니다. 파이프가 차가울 때 지지대는 지정된 초기 하중 또는 저온 하중을 갖습니다. 시스템이 작동 온도에 도달하면 파이프가 수직으로 움직여 스프링의 압축과 그에 따른 지지력이 변경될 수 있습니다.
예를 들어, 증기 라인이 가열되면서 상승할 수 있습니다. 가변 스프링 지지대가 해당 선 아래에 배치되면 파이프가 위쪽으로 움직일 때 스프링이 압축될 수 있습니다. 지지대는 계속해서 파이프의 무게를 지탱하지만 스프링이 작동 범위를 이동할 때 지지대에 가해지는 힘이 변합니다.
이 동작은 개념적으로 다음과 같이 표현될 수 있습니다.
스프링 하중 변화 = 스프링 비율 × 수직 이동
실제 선정 시에는 단순한 계산에만 의존하기보다는 전체적인 배관 응력 분석을 고려해야 합니다. 스프링율, 고온 하중, 저온 하중, 사용 가능한 이동, 이동 방향 및 허용 하중 변동을 모두 함께 평가해야 합니다.
많은 산업 시스템의 경우 지지 하중의 제어된 변화가 허용됩니다. 이러한 상황에서는 가변 스프링 설계가 일정한 스프링 지지에 대한 경제적이고 기술적으로 적절한 대안을 제공할 수 있습니다.
산업용 배관은 고정되어 있는 경우가 거의 없습니다. 온도 변화, 압력 변화, 시동 및 정지 주기, 유체 상태 및 프로세스 변화는 모두 파이프 위치 및 지지 하중에 영향을 미칠 수 있습니다.
적절하고 유연한 지지 장치가 없으면 과도한 구속으로 인해 다음과 같은 여러 문제가 발생할 수 있습니다.
가변 스프링 지지대는 파이프가 움직일 때 변하는 지지력을 제공함으로써 이러한 문제의 일부를 해결합니다.
이는 긴 핫 라인, 수직 라이저, 장비 연결, 증기 시스템, 배기 배관, 공정 라인 및 견고한 지지대에 의해 수직 열 변위를 효과적으로 수용할 수 없는 기타 위치에서 특히 중요합니다.
정확한 구성은 구성에 따라 다르지만 일반적인 가변 스프링 지지대에는 몇 가지 필수 요소가 포함되어 있습니다.
| 요소 | 일반적인 재료 | 주요 기능 |
|---|---|---|
| 코일 스프링 | 스프링강 | 제어된 지지력을 생성하고 수직 이동을 수용합니다. |
| 스프링 하우징 | 탄소강 또는 특정 합금 | 스프링 어셈블리를 보호하고 안내합니다. |
| 로드 플레이트 | 탄소 또는 단조강 | 지지된 하중을 스프링 메커니즘으로 전달합니다. |
| 여행 표시기 | 스테인레스 스틸 또는 부식 방지 재질 | 스프링 위치를 표시하고 작동 동작을 확인하는 데 도움이 됩니다. |
| 연결 어셈블리 | 탄소강 또는 특정 재료 | 스프링 지지대를 파이프, 구조물 또는 기초에 연결합니다. |
| 조정 구성 요소 | 강철 | 지지대가 필요한 하중과 설치 위치로 설정되도록 합니다. |
스프링 자체가 특히 중요합니다. 재료, 열처리, 제조 정확도, 사전 설정 및 하중 테스트는 완성된 지지대의 신뢰성에 직접적인 영향을 미칩니다.
천순은 적용 가능한 설계에 60Si2MnA 또는 50CrVA와 같은 스프링 재료를 사용하며 작동 환경 및 프로젝트 요구 사항에 따라 하우징 및 연결 구성 요소를 구성할 수 있습니다.
올바른 선택은 정확한 엔지니어링 데이터에서 시작됩니다. 단순히 파이프 직경에 따라 지지대를 선택하는 것만으로는 충분하지 않습니다. 왜냐하면 스프링 지지대는 파이프 크기보다는 주로 하중과 움직임에 반응하기 때문입니다.
중요한 선택 매개변수는 다음과 같습니다.
| 매개변수 | 예시 범위/고려사항 | 중요한 이유 |
|---|---|---|
| 작동 부하 | 모델에 따라 약 0.2–400kN | 적절한 스프링 용량을 결정합니다. |
| 수직 여행 | 일반적인 옵션에는 30, 60, 90, 120 및 180mm가 포함됩니다. | 계산된 파이프 변위를 수용해야 합니다. |
| 이동 방향 | 상향 또는 하향 | 설치 및 스프링 선택에 영향을 미칩니다. |
| 부하 변동 | 프로젝트에 따라 다릅니다. 일반적으로 지정된 비율 내에서 제어됩니다. | 가변 또는 상수 스프링 솔루션이 적합한지 여부를 결정합니다. |
| 하우징 재질 | 탄소강 또는 맞춤형 재료 | 기계적, 환경적 조건을 견뎌야 합니다. |
가장 안전한 접근 방식은 파이프 응력 분석 및 지지대 도면에서 지지대를 선택하는 것입니다. Tianshun은 적합한 스프링 시리즈를 추천하기 전에 열간 하중, 냉하중, 이동 및 치수 정보를 검토할 수 있습니다.

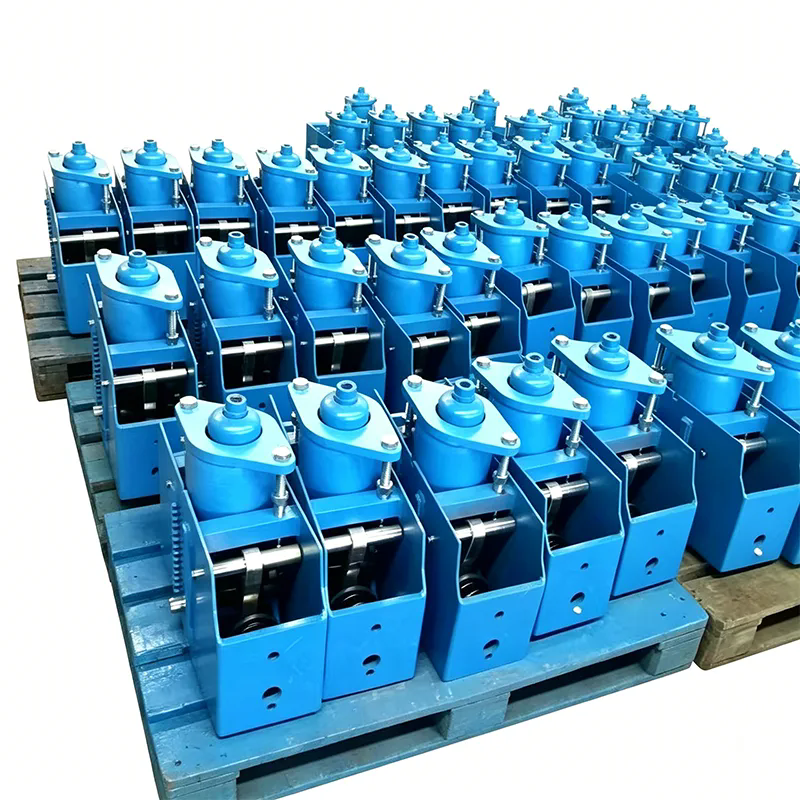

가변 및 상수 스프링 지원은 관련되어 있지만 서로 다른 엔지니어링 문제를 해결합니다. 주요 차이점은 파이프가 움직일 때 지지력이 얼마나 변하는가입니다.
| 특징 | 가변 스프링 지원 | 일정한 스프링 지원 |
|---|---|---|
| 지원군 | 수직 이동에 따른 변화 | 거의 일정하게 유지되도록 설계됨 |
| 일반적인 응용 | 적당한 열 이동 및 허용 가능한 부하 변동 | 매우 낮은 부하 변동이 요구되는 중요한 위치 |
| 건설 | 비교적 간단한 스프링 메커니즘 | 더 복잡한 기계적 배열 |
| 비용 | 일반적으로 더 경제적입니다. | 일반적으로 더 높음 |
| 유지 관리 고려 사항 | 일반적으로 간단합니다. | 보다 복잡한 메커니즘에 주의가 필요함 |
결정은 항상 엔지니어링 요구 사항에 따라 이루어져야 합니다. 일정한 스프링이 자동으로 우수하다고 간주되어서는 안 됩니다. 계산된 지지 하중 변동이 허용되는 경우 가변 스프링 지지대는 불필요한 복잡성 없이 필요한 이동 기능을 제공할 수 있습니다.
가변 스프링 지지대는 배관에 상당한 수직 변위가 발생하는 산업 시설에서 널리 사용됩니다.
저온 또는 단열 배관의 경우 스프링 지지대는 단열재를 보호하고 필요한 열 성능을 유지하도록 설계된 더 넓은 지지 장치 배열에 통합될 수도 있습니다.
적절하게 제작된 가변 스프링 지지대라도 잘못 설치되거나 조정되면 제대로 작동하지 않을 수 있습니다. 따라서 설치는 단순히 기계적 장착 작업이 아닌 엔지니어링 제어 활동으로 처리되어야 합니다.
설치하기 전에 다음을 확인하십시오.
현장에서 자주 발생하는 문제 중 하나는 공간 확보가 충분하지 않다는 것입니다. 파이프가 차가울 때는 지지대가 적합할 수 있지만 열적 움직임이 발생한 후에는 근처 철골 구조물을 방해할 수 있습니다. 설치 전에 전체 이동 범위를 확인하면 비용이 많이 드는 현장 수정을 방지할 수 있습니다.
옥외 설치에도 적절한 부식 방지가 필요합니다. 환경에 따라 도장된 탄소강, 용융 아연 도금 부품, 스테인리스강 하드웨어 또는 특수 코팅 시스템을 고려할 수 있습니다.
스프링 지지대는 하중을 지탱하는 기계 구성요소입니다. 따라서 스프링 특성이나 조립 설정의 작은 차이가 실제 지지 반응에 영향을 미칠 수 있으므로 제조 일관성이 중요합니다.
신뢰할 수 있는 제조 공정에는 다음이 포함되어야 합니다.
천순은 자사의 가변 스프링 지지대가 배송 전에 지정된 하중 조건과 스프링 이동을 다루는 테스트를 통해 하중 테스트를 거쳤다고 말합니다. 해당 주문에 대해 테스트 문서가 제공될 수 있으며, 프로젝트에서 필요할 경우 제3자 검사도 준비될 수 있습니다.
수출 프로젝트의 경우 고객은 생산이 시작되기 전에 필요한 자재 인증서, 검사 계획, 코팅 요구 사항, 치수 공차 및 적용 가능한 표준을 명확히 해야 합니다.
산업용 배관은 단일 범용 구성을 따르는 경우가 거의 없습니다. 스프링 메커니즘이 표준화된 경우에도 주변 설치에 수정이 필요할 수 있습니다.
프로젝트에 따라 사용자 정의에는 다음이 포함될 수 있습니다.
천순은 엔지니어링 도면, 지원 일정, 파이프 응력 데이터 또는 고객 사양을 바탕으로 작업할 수 있습니다. 견적 단계에서 정확한 정보를 제공하면 제작이나 설치 중 치수 충돌과 후기 단계 변경을 방지하는 데 도움이 됩니다.
산업 구매자의 경우 가변 스프링 지지대의 가치는 스프링 자체 이상으로 확장됩니다. 올바른 선택, 제조 관리, 문서화 및 납품 조정은 모두 최종 프로젝트 결과에 영향을 미칩니다.
천순은 산업용 배관 지원 제품에 중점을 두고 표준화 및 맞춤형 가변 스프링 지원 솔루션을 모두 제공합니다. 제품 범위에는 다양한 배관 배열을 위한 다양한 스프링 지지 구성과 하중 용량이 포함됩니다.
숙련된 제조업체와 협력할 때 얻을 수 있는 주요 이점은 다음과 같습니다.
고객은 Tianshun에 견적을 요청할 때 지지 태그, 작동 하중, 냉간 하중, 수직 이동, 이동 방향, 설치 높이, 필수 표준, 연결 유형, 환경 조건 및 사용 가능한 공간을 제공하여 선택 정확도를 높일 수 있습니다.
주요 목적은 제어된 수직 이동을 허용하면서 파이프를 지지하는 것입니다. 스프링은 지정된 작동 범위 내에서 지지력이 변하는 동안 열 변위를 수용합니다.
일반적으로 배관 시스템이 수직 이동을 겪고 배관 응력 분석에 따라 지지 하중의 결과 변화가 허용될 때 적합합니다. 하중 변동이 매우 제한적인 중요한 위치에는 대신 일정한 스프링 배열이 필요할 수 있습니다.
가장 유용한 정보에는 고온 하중, 저온 하중, 수직 이동, 이동 방향, 지지 위치, 설치 치수, 연결 배열, 작동 온도 및 해당 프로젝트 표준이 포함됩니다.
예. Tianshun은 특수 이동, 하우징 치수, 연결 배열, 재료, 코팅 및 설치 조건과 같은 요구 사항에 대한 맞춤형 구성을 제공합니다.

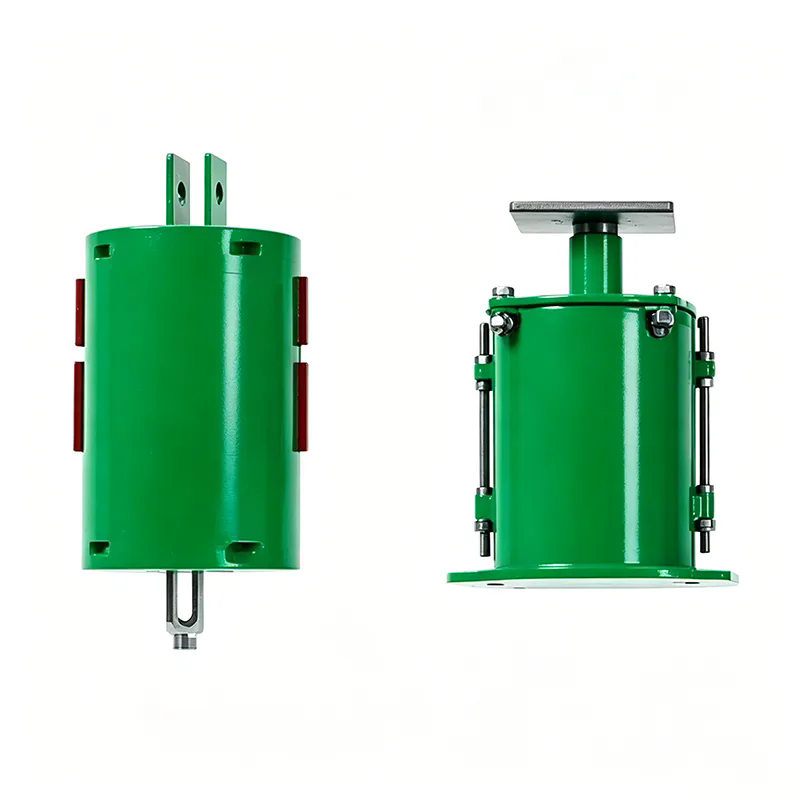

스프링 메커니즘은 동일한 기본 기능을 수행하지만 설치 배열이 다릅니다. 스프링 행거는 일반적으로 머리 위 구조물에 매달려 있는 반면, 스프링 지지대는 설계에 따라 파이프 아래 또는 파이프 옆에 배열될 수 있습니다.
테스트에는 차가운 위치와 작동 위치에서 지정된 하중 확인, 이동 확인, 스프링 설정 확인, 완성된 어셈블리 검사가 포함될 수 있습니다. 정확한 검사 절차는 프로젝트 사양 및 구매 요구 사항에 따라 다릅니다.
예. 실외 응용 분야에서는 부식 방지, 코팅 시스템, 배수, 환경 노출 및 하드웨어 선택을 적절하게 고려해야 합니다. Tianshun은 다양한 작동 환경에 적합한 표면 처리 옵션을 제공할 수 있습니다.
자동으로 아닙니다. 지지 유형은 배관 레이아웃과 응력 분석을 통해 결정되어야 합니다. 제어된 수직 유연성이 필요한 경우 가변 스프링이 적합합니다. 견고한 지지대는 움직임이 필요하지 않거나 구속이 설계의 일부인 경우에 적합합니다.
A 가변 스프링 지원안정적인 파이프 지지를 유지하면서 수직 열 이동을 관리하는 실용적인 방법을 제공합니다. 파이프가 움직일 때 스프링의 압축이나 신장이 변경되도록 함으로써 열 활성 배관이 과도하게 구속될 때 발생할 수 있는 바람직하지 않은 영향을 줄일 수 있습니다.
그러나 성공적인 적용은 적절한 하중 등급을 가진 스프링을 선택하는 것 이상에 달려 있습니다. 고온 및 저온 하중, 수직 이동, 이동 방향, 허용 하중 변동, 설치 간격, 환경 노출, 연결 구성, 제조 품질 및 테스트 요구 사항을 모두 고려해야 합니다.
발전, 석유화학, 화학 처리, LNG, 정유소, 철강 및 기타 산업용 배관 시스템의 경우 올바른 지지대 설계를 통해 기계적 안정성을 향상시키고 설치 및 유지 관리를 단순화할 수 있습니다.
천순표준 및 맞춤형 산업 응용 분야를 위한 가변 스프링 지원 솔루션을 제공합니다. 파이프 지지 도면, 스프링 일정, 부하 데이터 또는 특별한 설치 요구 사항이 있는 경우 기술 평가 및 적절한 구성을 위해 프로젝트 세부 사항을 Tianshun 팀에 보내십시오.문의하기오늘 귀하의 가변 스프링 지지 요구 사항에 대해 논의하고 배관 프로젝트를 위한 실용적인 솔루션을 얻으시기 바랍니다.
