높이 조절 가능한 파이프 슈즈 지지대

배관 높이가 몇 밀리미터라도 어긋나는 경우 강제로 장착하면 펌프 및 압축기 노즐이 손상될 수 있습니다. Yangzhou Tianshun의 높이 조절 가능 파이프 슈즈는 진동 및 열 운동 시 설정을 유지하는 포지티브 잠금 너트를 사용하여 현장에서 정밀한 수직 트리밍을 지원합니다. 탄소강 또는 단열재가 통합된 스테인리스로 제공됩니다. 견적을 요청하고, 맞춤형 도면을 받고, 로드 요구 사항에 대해 논의하세요.

문의 보내기

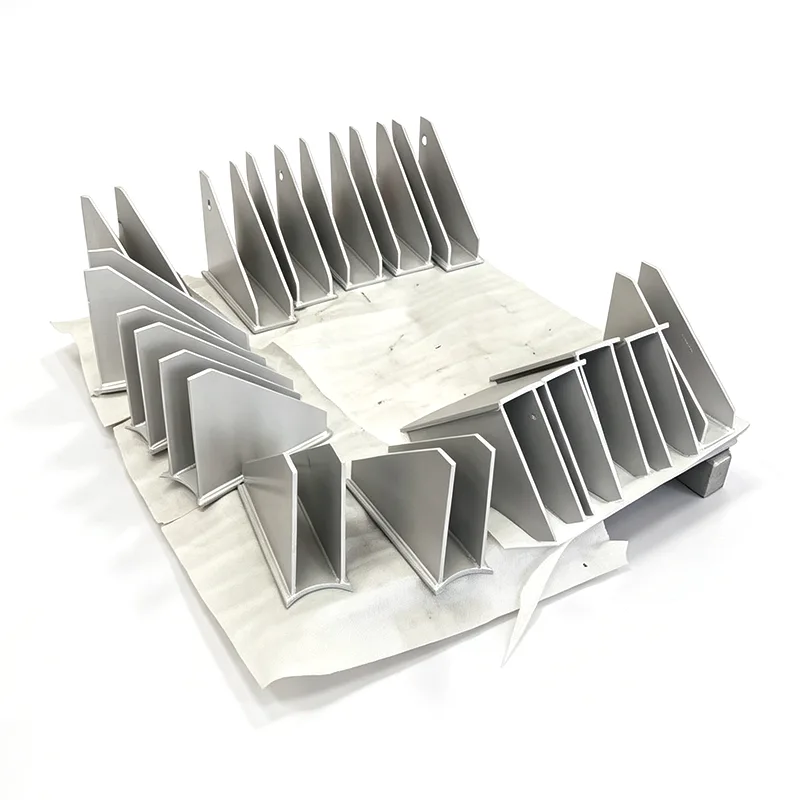

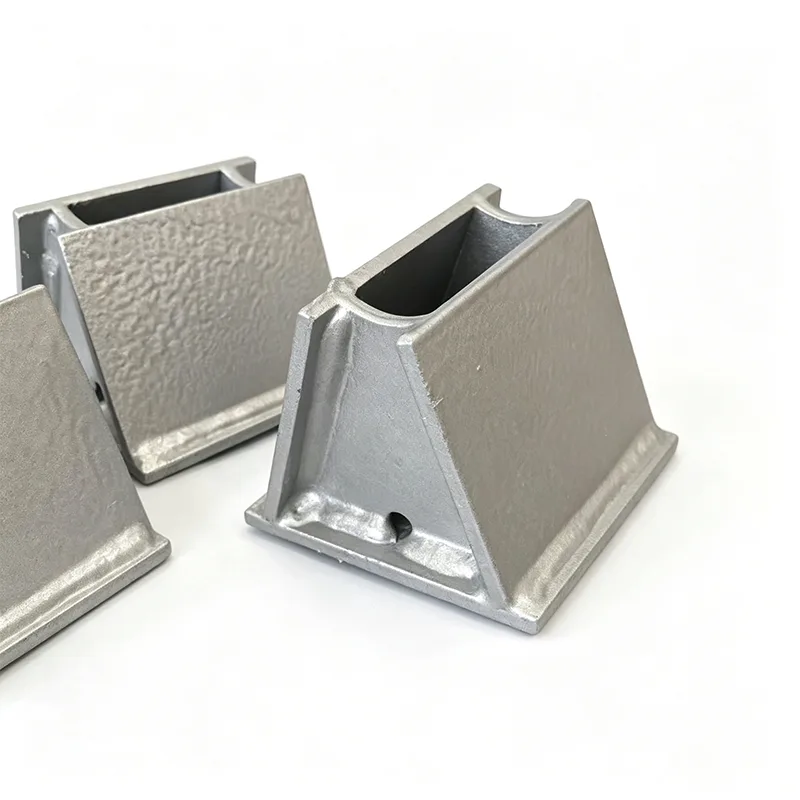

제품 설명

종이에 배관 높이는 고정된 숫자입니다. 현장에서는 그런 경우가 거의 없습니다. 강철 기둥이 정착됩니다. 기초가 약간 이동합니다. Spring은 예측된 스트레스 모델보다 많거나 적은 압축을 지원합니다. 펌프 흡입 노즐이나 압축기 플랜지에서 파이프 끝이 10mm 너무 높거나 15mm 너무 낮은 경우 강제로 연결하면 장비가 감당할 수 없는 노즐 부하가 가해집니다. 높이를 올바르게 유지하고 유지하는 가장 간단한 방법은 조정할 수 있는 파이프 슈입니다.

우리는 2012년부터 장쑤성 공장에서 높이 조절식 파이프 슈즈 지지대를 제작해 왔습니다. 디자인 자체는 복잡하지 않지만 중량, 열 이동 및 진동에도 안정적으로 위치를 유지하는 것이 중요합니다. 당사의 조절식 신발은 현재 동남아시아의 스팀 헤더, 중동의 냉수 라인, 북미의 LNG 파이프 랙 아래에서 이러한 작업을 수행하고 있습니다.

매개변수 테이블	예
지원 유형	강성, 스프링, 롤러, 슬라이딩
파이프 크기(NPS/DN)	1/2" ~ 60"(DN15 - DN1500)
재료 표준	ASTM A36, SS304, SS316, A105
디자인 표준	MSS SP-58, ASME B31.1
최대. 설계하중	최대 1000kN
온도 범위	-29°C ~ +650°C
표면 보호	용융 아연도금(HDG), 에폭시
클램핑 스타일	2볼트, 3볼트, U볼트
절연 유형	단열/보냉(극저온)

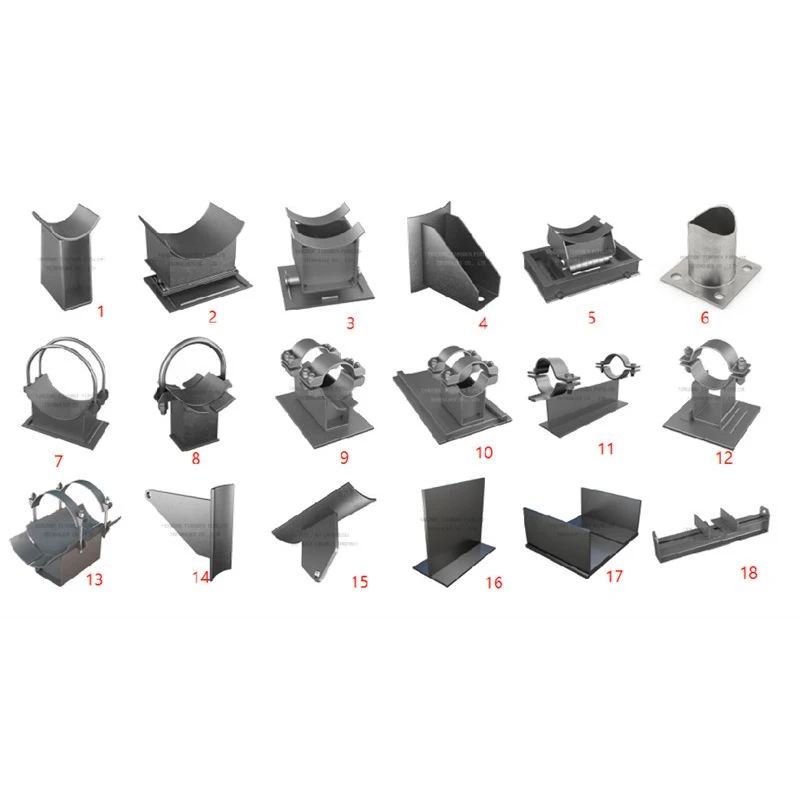

Pipe Shoes Support

조정 작동 방식 및 그대로 유지되는 이유

어셈블리의 핵심은 파이프 크래들과 베이스 플레이트 사이를 흐르는 나사형 스템입니다. 조정 너트를 돌리면 파이프가 미세하게 올라가거나 내려갑니다. 고도가 설정되면 두 가지 독립적인 잠금 메커니즘이 작동합니다.

무거운 잠금 너트가 본체에 토크를 가해 수직 하중 하에서 크리프를 방지합니다.

더 큰 크기에서는 왕복 압축기 또는 고유량 가스 라인의 지속적인 진동 하에서도 회전을 기계적으로 차단하는 보조 잠금 나사 또는 분할 칼라가 있습니다.

각 신발은 배송 전에 정격 용량의 1.5배에 달하는 공장 부하 테스트를 거쳤습니다. 나사형 부품은 나사형 막대에서 절단되지 않고 둥근 막대로 가공되므로 하중을 지탱하는 나사산은 전체 프로파일이며 굽힘 시 표준 스터드를 깨뜨릴 수 있는 응력 상승 장치가 없습니다.

귀하의 서비스에 맞는 자료

표준 조절식 신발은 탄소강으로 제작되며 기본 부식 방지 기능은 용융 아연 도금 처리되어 있습니다. 부식성 또는 세척 환경을 위해 당사는 304L 또는 316L의 전체 스테인레스 버전을 공급합니다. 스레드 표면은 조립 중에 걸림 방지 화합물로 코팅되어 고착을 방지합니다. 이는 현장에서 돌릴 수 없는 조정 너트를 더 이상 조정할 수 없기 때문에 중요합니다.

높이 조절식 파이프 슈즈 지지대가 뜨겁거나 차가울 때 파이프 크래들과 지지대 사이에 하중 지지 단열 블록(PIR 또는 셀룰러 유리)을 통합합니다. 단열재의 크기는 파이프 단열재 두께와 일치하며 증기 차단 경로는 연속적으로 유지됩니다. 즉 냉점이나 응결 현상이 없습니다.

조정 가능한 파이프 슈가 차이를 만드는 곳

노즐 부하가 제조업체의 허용 범위 내에 있어야 하는 펌프 및 압축기 흡입 및 배출 배관.

파이프 랙은 지면 침하 또는 서리가 내리는 지역을 지지합니다.

보일러 블로우다운 배관이나 연료 가스 라인과 같이 배수 또는 공정 흐름을 위해 정확한 경사가 필요한 라인.

임시 지지대에서 하중을 전달한 후 콜드 위치를 미세 조정해야 하는 스프링 지원 시스템.

기존 파이프 높이가 새 라우팅과 완전히 일치하지 않는 개조 및 연결.

시중에서 판매되는 대부분의 조정 가능한 지지대는 이동이 제한된 카탈로그 품목이거나 리드 타임이 긴 완전 맞춤형 제품입니다. 우리는 그 중간에 위치합니다. 표준 설계를 사용하여 프로젝트 사양에 맞게 높이 범위, 베이스 플레이트 치수 또는 단열재 두께를 수정할 수 있습니다. 일반적으로 고정 슈와 동일한 리드 타임 내에 가능합니다. 당사의 엔지니어링 팀은 귀하의 아이소메트릭 및 지원 목록에서 직접 작업하며 도면을 마무리하기 전에 수압 테스트 하중, 설계 온도 및 예상되는 움직임에 대해 질문할 것입니다. 이러한 수준의 확인을 통해 간단한 조절 가능한 신발을 시운전 중에 다시 방문할 필요가 없는 지지대로 바꿔줍니다.
