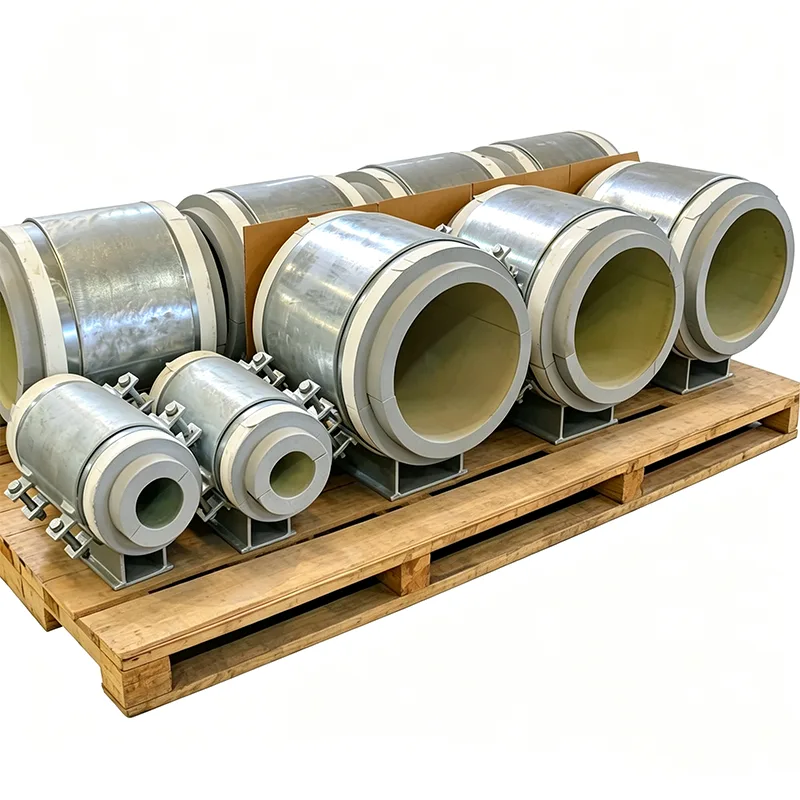

석유 및 가스용 사전 절연 파이프 지지대

석유 및 가스 파이프라인은 단순한 제품 이상의 역할을 합니다. 그들은 유동점 이상으로 유지되어야 하는 왁스가 발생하기 쉬운 원유, 차가운 지점에서 부식성 수화물을 형성할 수 있는 습한 가스, 급격한 온도 변화를 순환하는 고압 응축수를 옮깁니다. 이러한 서비스에서 단열되지 않은 파이프 지지대는 에너지 누출 그 이상입니다. 이는 공정 안전 위험이자 부식 시작점입니다. 적절하게 사전 절연된 지지대는 냉교를 제거하고 증기 차단 봉투를 통합하며 부하 테스트를 거친 하나의 어셈블리로 현장에 도착합니다. 현장에서 제작된 단열재가 없습니다. 추측할 필요가 없습니다.

Yangzhou Tianshun은 2012년부터 업스트림, 미드스트림, 다운스트림 석유 및 가스 프로젝트를 위한 사전 절연 지원을 제공해 왔습니다. 당사의 어셈블리는 현재 45개국 이상에서 사막 생산 매니폴드, 해양 플랫폼 라이저 및 정유소 증기 추적 라인에서 서비스되고 있습니다. 우리는 석유 및 가스 배관을 차별화하는 특정 과제, 즉 신맛이 나는 서비스 자재, 제트 화재 생존성, 탄화수소가 흡수되어도 성능이 저하되지 않는 단열재를 처리하기 위해 이를 구축했습니다.

산성 및 부식성 환경을 위해 선택된 재료

석유 및 가스 시설에서 지지강은 H2S, 염화물 및 염분 함유 공기에 노출될 수 있으며 때로는 이 세 가지가 동시에 노출될 수 있습니다. 우리는 재료 선택에 있어 위험을 감수하지 않습니다. 사워 서비스 적용을 위해 우리는 NACE TM0284에 따라 HIC 테스트(수소 유도 균열)를 거친 탄소강판과 섹션을 공급하며 완성된 지지대는 NACE MR0175/ISO 15156을 완벽하게 준수하여 공급할 수 있습니다. 염화물이 주요 관심사인 곳(해상 상단, 연안 터미널)에서는 지지체에 316L 스테인레스 스틸을 사용하고 갈바닉 부식을 제거하는 A4-80 볼트를 사용합니다. 위험.

절연 블록 자체는 탄화수소 흡수를 방지하기 위해 폐쇄 셀입니다. 원유, 응축수 또는 연료유를 운반하는 라인의 경우 오일을 흡수하고 열 성능을 저하시키는 개방형 셀 재료를 사용하지 않습니다. 셀룰러 유리와 고밀도 PIR은 예상되는 유출 노출에 대한 화학적 호환성 테스트를 거친 기본 선택입니다.

공정에 필요한 곳에 열 유지

석유 및 가스용 사전 절연 파이프 지지대는 항상 증기 온도에서 작동하는 것은 아니지만 내용물의 흐름을 유지하기 위해 종종 가열되거나 추적됩니다. 한 지점에서 열이 빠져나가도록 허용하는 지지체는 국소적인 냉각을 유발하여 왁스 침착, 수화물 형성 또는 점도 증가를 초래할 수 있습니다. 당사의 사전 단열 지지대는 특정 설계 온도에 맞게 선택된 내하중 단열 블록을 사용합니다.

영하 ~ 85°C: 가스 처리용 콜드박스, LPG 저장, 냉수에서 가스 탈수 장치용 고밀도 PIR.

최대 140°C: 추적 원유 라인 및 고온 오일 시스템에 대해 온도 등급이 높은 PIR.

최대 400°C: 증기 추적 역청 라인, 열 오일 히터 및 정유 공정 배관용 규산칼슘.

블록 두께는 파이프 단열 사양과 정확하게 일치하며 전체 수압 시험 부하에 대해 압축 강도를 확인합니다. 왜냐하면 시운전 중에 부서지는 블록은 어떤 단열재도 제공하지 않기 때문입니다.

시간을 벌어주는 화재 예방

해상 플랫폼이나 가스 플랜트에서 화재 발생 시 붕괴되는 지지 조립체는 파이프의 구속력을 제거하여 잠재적으로 파열 및 확대로 이어질 수 있습니다. 수동형 화재 방지 기능을 사전 단열 지지대에 직접 통합할 수 있습니다. 팽창성 또는 흡열성 매트가 강철 베이스와 클래딩 아래 측벽에 접착되어 있으며, 조립체는 제트 화재(ISO 22899) 또는 셀룰로오스 화재(ISO 834) 노출 시 정의된 기간 동안 하중 지지 무결성을 유지하도록 인증될 수 있습니다. 이는 지지대를 단순한 에너지 절약 구성요소가 아닌 안전 시스템의 일부로 전환시킵니다.

공장 통합 증기 배리어로 현장 CUI 위험 제거

단열재 부식은 많은 석유 및 가스 플랜트에서 가장 비용이 많이 드는 검사 및 수리 항목입니다. 거의 항상 수증기 장벽을 손으로 자르고 몇 여름 후에 접착력을 잃는 테이프로 밀봉하는 지지 관통부에서 시작됩니다. 당사의 지지대는 공장에서 지지체에 용접된 연속 금속 밀봉 칼라와 함께 제공됩니다. 현장 직원은 파이프 단열 재킷을 이 칼라에 직접 설치하고 지정된 접착제 또는 압축 밴드로 밀봉합니다. 그 결과 외부에서 육안으로 검사할 수 있는 증기 차단 전환이 이루어지며 2년 후에도 열리지 않습니다.

모든 감사자를 위한 문서 준비

당사가 석유 및 가스 프로젝트에 공급하는 모든 사전 절연된 석유 및 가스용 파이프 지지대에는 다음이 포함됩니다.

사워 서비스가 지정된 HIC 테스트 결과가 포함된 EN 10204 유형 3.1 재료 인증서입니다.

압축 강도, 열 전도성 및 화재 등급이 포함된 단열 블록 데이터시트.

요청 시 PT/MT 및 방사선 촬영을 포함한 모든 용접에 대한 NDT 보고서를 제공합니다.

최종 치수 검사 및 부하 테스트 인증서.

해당하는 경우 EU 305/2011에 따른 CE 마크 및 성능 선언.

일반적인 석유 및 가스 응용 분야

웰헤드 생산 매니폴드 및 수집 라인(육상 및 해상)

가스 탈수 및 산성 가스 제거 장치

LPG 및 NGL 저장 및 이송 배관

정유 공정 단위: 원유 증류, 수소화분해, 개질

역청 및 중유 가열 라인

해양 플랫폼 상부 및 FPSO 프로세스 모듈

석유 및 가스 사전 절연 지지대에 Tianshun이 필요한 이유는 무엇입니까?

우리는 석유 및 가스 지원 사양이 자재 요구 사항, NACE 준수 조항 및 화재 방지 요구 사항으로 밀집되어 있다는 것을 알고 있습니다. 우리 엔지니어들은 단일 도면을 제작하기 전에 해당 사양을 한 줄씩 읽습니다. 우리는 파이프 등급, 단열재 표준 및 구조적 하중을 상호 참조하여 모든 조건을 충족하는 단일 어셈블리를 제공할 수 있으며 이를 증명할 수 있는 문서를 함께 제공합니다. 우리 고객의 70% 이상이 다음 프로젝트를 위해 다시 찾아오는데, 이는 우리가 제공할 수 있는 가장 강력한 증언입니다.

FAQ

Q: 귀하의 지원은 Sour 서비스 환경에서 사용될 수 있습니까?

답: 그렇습니다. 우리는 사워 가스 및 원유 응용 분야에 대해 HIC 테스트를 거친 강철과 NACE MR0175/ISO 15156 준수 지원을 제공합니다.

Q: 화재 등급 버전을 제공합니까?

답: 그렇습니다. 제트 화재(H-60 또는 J-60) 또는 셀룰로오스 화재에 대한 수동 화재 방지 기능을 통합하여 정격 기간 동안 하중 지지 무결성을 유지할 수 있습니다.

Q: 단열재가 오일이나 화학 물질을 흡수하는 것을 어떻게 방지합니까?

A: 우리는 액체 탄화수소 흡수에 저항하는 셀룰러 유리 또는 PIR과 같은 폐쇄 셀 재료를 사용합니다. 개방형 셀 절연은 보호 장벽 없이 석유 및 가스에 대해 지정되지 않습니다.

질문: 지지대가 두꺼운 벽 파이프의 높은 점 하중을 처리할 수 있습니까?

답: 물론이죠. 우리는 작동 및 수압시험 조건에서 베어링 압력을 계산하고 그에 따라 단열 블록 등급을 선택합니다.
