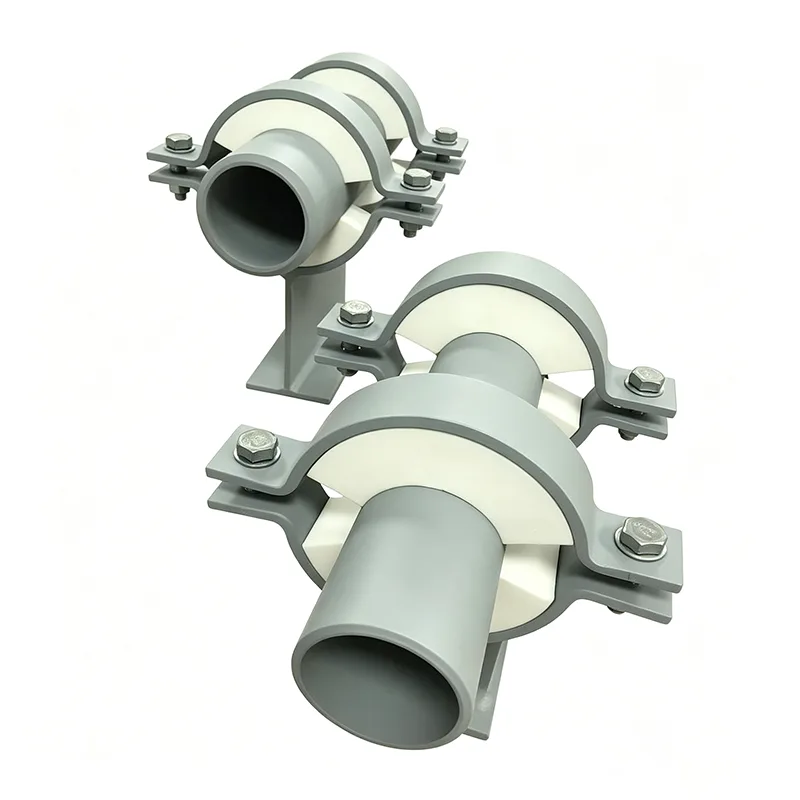

이는 정밀 가공 및 압축 성형된 PTFE로 만들어진 단열재를 유지하도록 설계된 단열 배관용으로 특별히 설계된 지지대입니다. 현재 러시아 시장에서는 이 제품에 대한 수요가 높습니다. 중국에서는 PTFE 제품의 품질이 크게 다르기 때문에 국제 무역업자가 고품질 품목을 조달하기가 어렵습니다. 우리 회사는 고급 재료를 사용하고 DN20에서 DN1200까지의 크기 범위의 지지대를 제조합니다.
단열이 잘 된 파이프의 단열되지 않은 지지대는 시스템의 구멍입니다. 냉각수 라인에서는 응축수가 떨어집니다. 증기 라인에서는 열을 방출합니다. 극저온 파이프에서는 공기 중 수분을 끌어와 고체로 얼립니다. 단열 파이프 지지대의 목적은 파이프와 구조물 사이에 열적 단락을 일으키지 않고 파이프, 내용물 및 단열재의 무게를 지탱하기 위해 틈새를 줄이는 것입니다.
Yangzhou Tianshun은 2012년부터 전 세계 지역 냉각 네트워크, 산업용 증기 시스템, LNG 터미널 및 식품 가공 공장을 위한 절연 파이프 지지대를 설계 및 제조해 왔습니다. 우리는 단열 블록이 완전히 통합된 단일 하중 테스트 어셈블리로 각 지지대를 제작하므로 현장에서 열 차단 장치를 제작할 필요가 없습니다.
| 매개변수 항목 | 일반적인 값/단위 |
| 서비스 온도 | -196°C ~ +120°C |
| 단열재 | HDPU(고밀도 폴리우레탄) / 폴리이소시아누레이트(PIR) / 퍼말리 |
| 절연 밀도 | 160kg/m3, 224kg/m3, 320kg/m3 |
| 압축강도 | ≥ 2.5MPa / 5.0MPa |
| 열전도율 | 24°C에서 0.035W/(m·K) 이하 |
| 크래들/신발 소재 | 스테인레스 스틸(SS304/SS316L) / 저온 탄소강(A333 Gr.6) |
| 증기 장벽 | 부틸 고무 / 마일라 / 알루미늄 호일 |
| 난연성 | 클래스 B1 / ASTM E84 클래스 A |
| 표준 준수 | CINI 표준, MSS SP-58 |
| 증기 차단 재료 | 부틸 고무 / Mylar / Alu-Foil |
| 증기 투과성 | ≤ 0.02 Perm-inch (ASTM E96 표준 준수) |
| 씰링/본딩 | 고강도 극저온 접착제 |
| 결로방지 | 100% 완벽하게 밀봉됨 |
표준 파이프 슈에서 금속 안장은 금속 베이스 플레이트에 직접 놓입니다. 더위나 추위는 곧바로 전달됩니다. 절연 지지대에서는 견고한 절연 블록이 두 금속 부품 사이에 위치합니다. 파이프 하중은 새들에서 단열재로, 단열재에서 베이스 플레이트로 이동합니다. 안장은 어떠한 경우에도 베이스 플레이트에 닿지 않습니다. 블록은 한 면의 파이프 직경과 다른 면의 강철 베이스가 일치하도록 기계 가공되어 완전한 접촉을 제공하며 점하중이 없습니다.

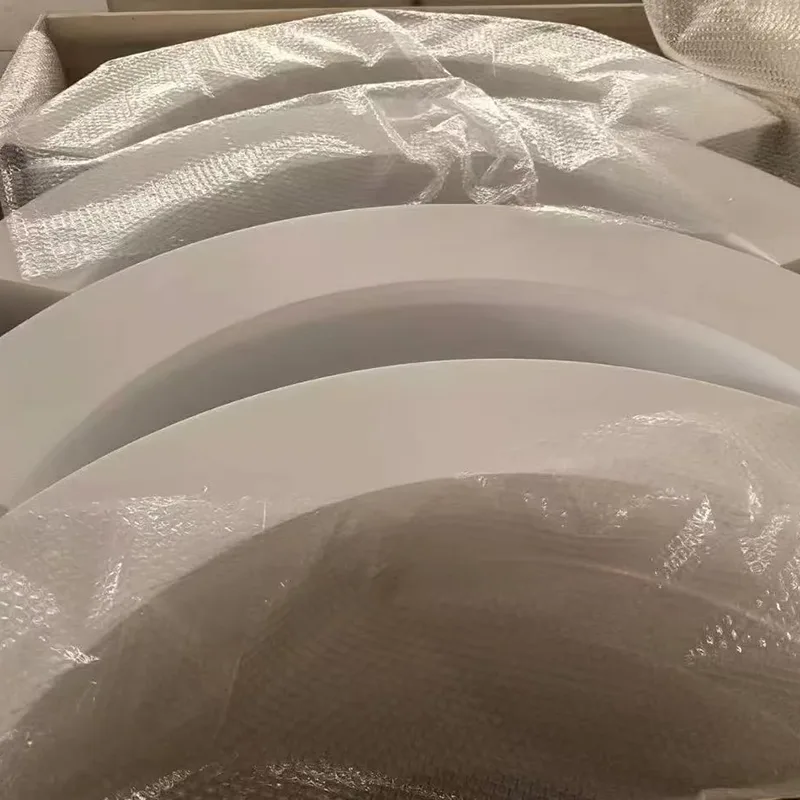

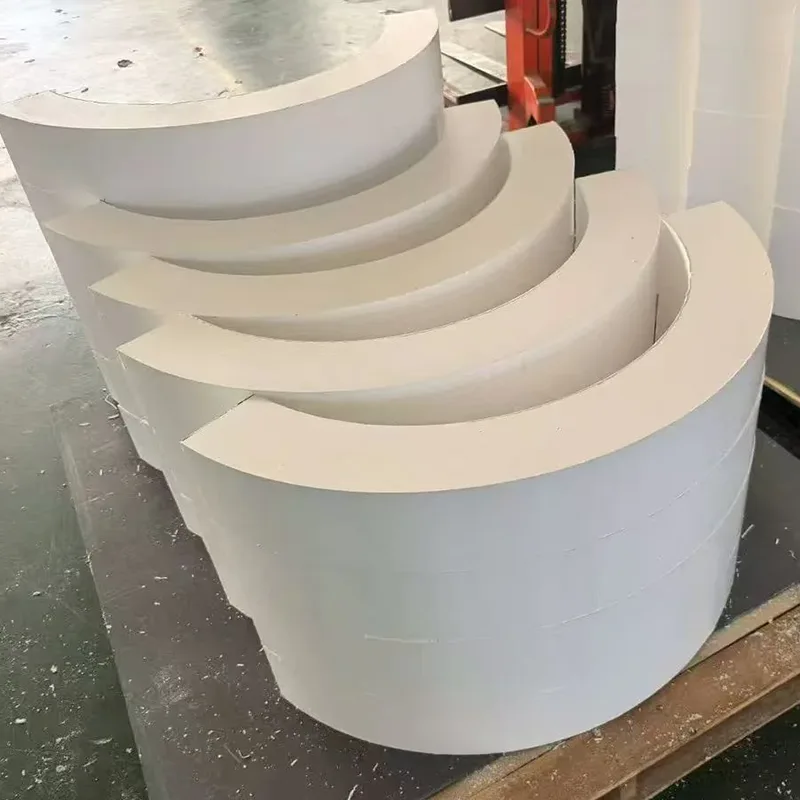

블록 재료는 설계 온도에서 견고하게 유지되도록 선택됩니다. 고밀도 폴리이소시아누레이트(PIR)는 냉수 및 글리콜 라인에 사용됩니다. 셀룰러 유리는 -196°C까지 극저온 서비스를 처리하고 거의 0에 가까운 수증기 투과성을 제공합니다. 규산칼슘은 증기 및 뜨거운 오일 라인을 최대 650°C까지 가열합니다. 블록의 압축 강도는 작동 중량뿐만 아니라 전체 수압 시험 부하에 대해 확인되므로 시운전 중에 부서지지 않습니다.
차가운 파이프에서는 습기 유입이 가장 큰 장기적 위협입니다. 단열재를 관통하는 수증기는 결국 파이프 표면을 응축, 동결 또는 부식시킵니다. 당사의 절연 지지대는 절연 블록 주위에 연속적인 금속 밀봉 칼라로 제작되었습니다. 현장 직원은 파이프 단열 재킷을 이 칼라까지 연결하고 접착제나 테이프로 밀봉합니다. 간격이 없습니다. 손으로 자른 패치가 없습니다. 단단하게 유지되는 깨끗하고 검사 가능한 증기 밀봉입니다.
많은 절연 라인은 온도에 따라 팽창하고 수축합니다. 고정된 지지대가 그 움직임에 맞서 싸울 것입니다. 우리는 저마찰 슬라이딩 표면을 지지대 어셈블리에 직접 통합합니다. 광택이 나는 스테인리스 강판은 단열 블록의 아래쪽(또는 그 아래의 하중 분산판)에 접착됩니다. PTFE 또는 흑연 함침 패드가 베이스 플레이트 상단에 접착됩니다. 두 표면은 파이프 자체의 열력이 이를 극복할 수 있을 만큼 충분히 낮은 마찰 계수로 서로 미끄러집니다. 전체 슬라이드 인터페이스는 지지체 내에 둘러싸여 먼지, 모래, 물로부터 보호되므로 시스템 수명 기간 동안 자유롭게 움직일 수 있습니다.
우리는 선반에서 절연 지지대를 선택하지 않습니다. 모든 주문은 다음과 같이 구성됩니다.
파이프 크기 및 벽 두께
단열재 및 두께
작동 및 설계 온도
지지 하중(자중, 수력 테스트, 비정기적)
이동 요구 사항(축 슬라이드, 고정 앵커, 측면 가이드)
환경 노출(실내, 실외, 해안, 세척장, 화재 구역)
강철 부품은 기본적으로 용융 아연 도금 탄소강이며 부식성 또는 위생 응용 분야에 사용할 수 있는 스테인리스강(304L, 316L)이 있습니다. 모든 구조용 용접은 인증된 절차에 따라 자격을 갖춘 용접공에 의해 수행됩니다.
냉각수 및 지역 냉각: 응축 없음, 낙하 없음, CUI 없음.
증기 및 온수: 열 손실 최소화, 안전한 접촉 온도, 팽창을 수용하는 슬라이드 플레이트.
극저온 및 LNG: 구조물의 얼음을 방지하는 셀룰러 유리 단열 블록, 스테인리스 스틸 본체 및 콜드 슈즈.
식품 및 제약: 스테인리스 스틸, 위생 마감재, 캡슐형 단열재, 완전한 세척 호환성.
석유 및 가스: 해안 및 해양 환경을 위한 산성 서비스 자재, 방화 등급 옵션 및 증기 차단 설계.
각 배송에는 EN 10204 유형 3.1 재료 인증서, 압축 강도 및 열전도율 값이 포함된 단열 데이터시트, 치수 검사 보고서 및 필요한 경우 부하 테스트 인증서가 포함됩니다. 석유 및 가스 프로젝트의 경우 HIC 테스트 보고서와 NACE 규정 준수 문서를 제공할 수 있습니다. 식품 등급 응용 분야의 경우 표면 마감 보고서 및 재료 선언이 표준입니다.
Q: 단열재 유형과 두께를 맞출 수 있나요?
답: 그렇습니다. 우리는 정확한 파이프 OD와 단열재 두께에 맞게 단열 블록을 가공하고 작동 온도에 맞는 블록 재료를 선택합니다.
Q: 이동이 필요한 경우 슬라이드 플레이트를 포함한 전체 장치를 제공합니까?
답: 그렇습니다. 지지체 내에 내장된 PTFE 또는 흑연 슬라이드 플레이트를 베이스에 통합할 수 있습니다.
Q: 단열블록이 젖는 것을 어떻게 방지하나요?
A: 블록은 강철 지지체에 완전히 캡슐화되어 있으며 파이프 단열재에 대한 지속적인 증기 차단 연결을 위한 금속 밀봉 칼라를 제공합니다.
Q: 파이프가 스테인리스 스틸이거나 위생 조건이 필요한 경우에는 어떻게 됩니까?
A: 우리는 세척 및 식품 등급 환경에 적합한 산세 및 부동태화 표면을 갖춘 304L 또는 316L 스테인리스 스틸로 전체 지지대를 제작합니다.
Q: 화재 등급 버전을 구할 수 있나요?
답: 그렇습니다. 우리는 셀룰로오스 또는 제트 화재 노출 등급을 받은 수동 방화 재료를 통합하여 필요한 기간 동안 하중 지지 무결성을 유지할 수 있습니다.
단열 파이프 지지대는 대규모 프로젝트에서 작은 구성 요소이지만 파손된 단열재, 갈라진 수증기 장벽, 압착된 슬라이드 플레이트 등 실패한 지지대는 계획되지 않은 종료를 강제할 수 있습니다. 우리는 10년 넘게 이러한 지원을 제공해 왔으며 45개 이상의 국가로 배송해 왔으며 우리 비즈니스의 70% 이상이 반복 고객으로부터 발생합니다. 이러한 기록은 우리가 모든 지원을 재고 품목이 아닌 엔지니어링 어셈블리로 취급하기 때문에 존재합니다. 파이프 일정과 단열재 사양을 보내주세요. 하루 안에 구체적인 제안서와 확정 가격을 보내드리겠습니다.
