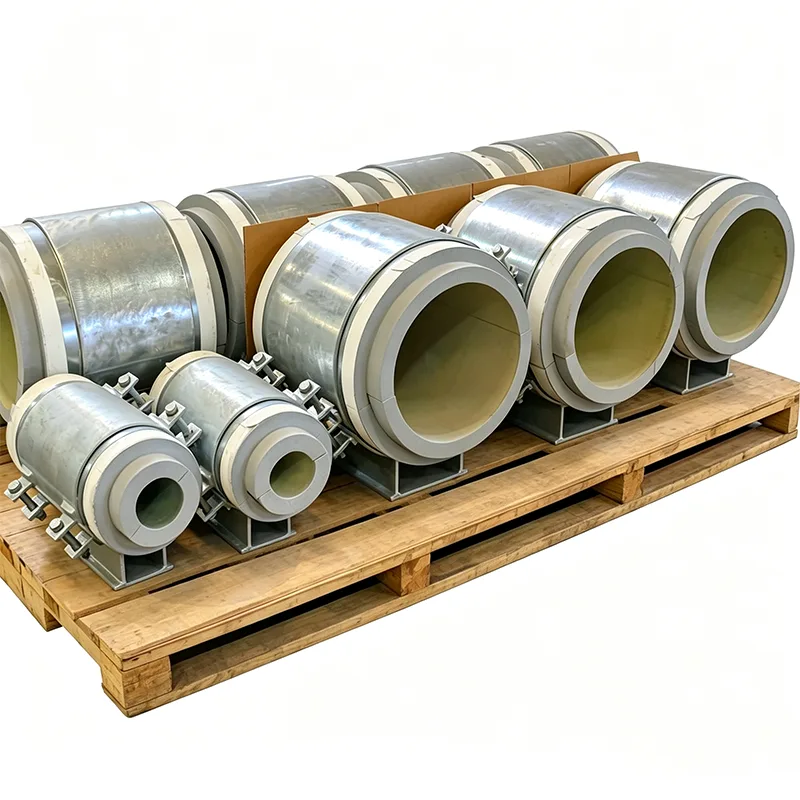

베이스 장착형 사전 절연 파이프 지지대

파이프 지지대 주변의 현장 제작 단열재는 사전 단열 시스템에 약점을 만듭니다. Yangzhou Tianshun의 기본 장착 사전 단열 파이프 지지대는 완전히 캡슐화된 단열 블록, 통합 증기 장벽 및 옵션 슬라이드 플레이트를 갖춘 공장에서 제작된 단일 장치로 제공되어 현장 노동력을 절감하고 열교를 제거하며 설치 속도를 높입니다. 견적을 요청하거나, 단열재 사양을 보내거나, 프로젝트 요구 사항에 대해 논의하세요.

지역 난방, 냉방 네트워크 또는 산업용 냉난방 라인과 같은 사전 단열 배관 프로젝트에서 단열 시스템은 가장 약한 부분만큼만 강력합니다. 지원 위치는 일반적으로 약점입니다. 파이프 슈 주변의 현장 제작 단열재, 블록 재료를 크기에 맞게 절단하고 수증기 장벽을 불편한 위치에 밀봉하는 작업은 시간이 걸리며 설치자의 기술에 크게 좌우되며 클래딩이 적용된 후에는 제대로 검사하기가 어렵습니다.

베이스 장착형 사전 절연 파이프 지지대는 현장 작업을 제거합니다. 내하중 단열 블록은 공장에서 금속 지지체 내부에 접착되어 공장에서 출고되기 전에 연속 재킷 내에 밀봉됩니다. 조립품은 즉시 설치 가능한 단일 장치로 현장에 도착합니다. 이를 기초 또는 철골 구조물에 볼트로 고정하고 파이프를 놓은 다음 인접한 파이프 단열재를 지지대의 내장 밀봉 칼라에 직접 연결합니다. 우리는 일관성, 속도 및 장기 단열 성능이 타협할 수 없는 프로젝트를 위해 2012년부터 양저우 시설에서 이러한 지지대를 제조해 왔습니다.

공장에서 제작된 하나의 조립품으로 얻을 수 있는 것

각 베이스 장착 사전 절연 파이프 지지대는 3개의 통합 레이어로 구성됩니다.

구조적 하중 및 지진 요구 사항에 맞는 크기의 사전 드릴링된 앵커 볼트 구멍이 있는 견고한 강철 베이스 플레이트입니다.

작동 온도에 맞게 선택된 고밀도 단열 블록이 금속 본체 내에 완전히 들어있습니다. 최대 140°C의 고온 서비스에는 일반적으로 고밀도 폴리우레탄(PUR) 또는 폴리이소시아누레이트(PIR)를 사용합니다. 냉수 및 영하 응용 분야의 경우 저온 서비스 등급을 갖춘 폐쇄 셀 셀룰러 유리 또는 PIR이 사용됩니다.

하중을 단열 블록에 분산시키는 파이프 크래들 또는 새들로서 회전이나 들림을 방지하기 위해 기계적으로 고정됩니다. 크래들은 파이프의 외경과 일치하는 반경으로 설계되었으며 코팅 손상을 방지하기 위한 보호 라이너가 포함되어 있습니다.

전체 금속 어셈블리는 표준으로 용융 아연 도금 처리되어 있으며 부식성 환경에 사용할 수 있는 스테인레스 스틸도 있습니다. 단열 블록은 통제된 공장 조건에서 접착되기 때문에 압축 하중 경로는 완벽하게 수직이며 시간이 지남에 따라 대류 열 손실이나 습기 이동을 허용하는 공극이 없습니다.

열교 없음, 증기 누출 없음

이 지지대의 특징은 강철 베이스 플레이트와 파이프 크래들이 절대 닿지 않는다는 것입니다. 단열 블록은 파이프 전체 무게를 지탱하고 열 차단 역할을 합니다. 차가운 파이프에서는 베이스 플레이트나 그 아래의 구조용 강철에 성에가 형성되지 않는다는 의미입니다. 뜨거운 파이프에서는 기초에 열이 손실되지 않는다는 의미입니다.

수증기 장벽의 경우 주변에 통합된 금속 밀봉 플랜지가 있는 지지대를 제작합니다. 나선형으로 감긴 금속 시트이든 열수축 슬리브이든 현장에 적용되는 파이프 단열 재킷은 이 플랜지에 맞대고 접착제나 테이프로 밀봉되어 연속적이고 검사 가능한 증기 밀봉을 생성합니다. 또한 현장 직원이 단열재 세그먼트를 즉석에서 수정할 필요가 없도록 지지체 주변의 2차 단열재를 미리 절단했습니다.

지원 위치에서 이동이 필요한 경우

많은 사전 단열 라인에서 파이프는 팽창 및 수축 시 지지대를 통해 미끄러져야 합니다. 단열재를 손상시키지 않고 저마찰 슬라이딩 표면을 베이스 장착 지지대에 통합할 수 있습니다. 광택이 나는 스테인레스 스틸 시트가 절연 블록의 아래쪽에 접착되고 베이스 플레이트 상단의 PTFE 또는 흑연 패드와 쌍을 이룹니다. 전체 슬라이드 어셈블리가 밀봉된 지지체 내에 둘러싸여 있으므로 먼지나 습기가 슬라이딩 표면에 닿지 않습니다. 설계 이동 범위는 넉넉한 안전 여유를 두고 파이프 응력 분석과 일치하도록 계산됩니다.

제품 품질과 일치하는 문서

Tianshun의 모든 사전 절연 지원 주문에는 다음이 포함됩니다.

모든 구조용 강철 및 볼트에 대한 EN 10204 유형 3.1 재료 인증서입니다.

설계 온도에서의 열 전도성, 압축 강도 및 수증기 투과성을 나열한 단열재 데이터시트입니다.

블록 두께, 베이스 플레이트 치수, 전체 높이 및 어셈블리 정렬을 확인하는 치수 검사 보고서입니다.

장기적인 접착 무결성에 중요한 접착 및 경화 중 환경 조건을 보여주는 공장 생산 기록입니다.

일반적인 응용 분야

사전 단열 보세 파이프 시스템이 표준인 지역 난방 및 냉방 네트워크

산업 플랜트의 매설 및 지상 사전 단열 파이프 랙

공장에서 밀봉된 증기 장벽이 시운전 지연을 크게 줄이는 LNG 및 극저온 배관

위생적이고 세척 가능한 지지 표면이 필요한 식품 및 제약 시설

현장 단열 작업을 줄이는 모든 프로젝트는 측정 가능한 비용 및 일정 이점을 제공합니다.

사전 절연 지원을 위해 Tianshun을 선택하는 이유는 무엇입니까?

우리는 단열재를 나중에 고려하지 않으며 단순히 표준 신발에 블록을 채우지 않습니다. 당사의 사내 엔지니어링 팀은 파이프 크기, 단열재 사양 및 구조적 하중을 고려하여 단열 블록이 허용 가능한 압축 응력 내에서 작동하고 증기 장벽이 현장 직원이 즉석에서 실행할 수 있으며 베이스 플레이트가 토목 또는 구조용 강철 배열과 일치하도록 각 지지대를 구성합니다. 이러한 디자인 우선 접근 방식은 당사의 14년 경험과 70%가 넘는 재구매율을 결합하여 열을 유지하고 결로 현상을 방지하는 지원을 보장합니다.

FAQ

Q: 단열재 블록이 손상된 경우 교체할 수 있나요?

A: 접착 및 캡슐화되어 있어 현장 교체가 불가능합니다. 중요한 위치에 대해서는 예비 어셈블리를 주문하는 것이 좋습니다. 견고한 강철 본체는 취급 중 손상 위험을 최소화합니다.

Q: 이 지지대는 어떤 온도 범위를 포괄합니까?

A: 표준 PIR/셀룰러 유리 조합의 경우 -196°C ~ +140°C입니다. 더 높은 온도에서는 규산칼슘 블록을 사용할 수 있습니다.

Q: 슬라이드 플레이트를 직접 제공해야 합니까?

A: 아니요. 제작 중에 슬라이드 플레이트를 통합할 수 있으며 슬라이딩 표면은 지지체 내부에 밀봉된 상태로 유지됩니다.

Q: 파이프 단열재를 지지대에 어떻게 밀봉합니까?

A: 우리는 지지대 전체에 금속 밀봉 칼라를 제공합니다. 현장 팀은 파이프 단열재 재킷을 이 칼라까지 맞대고 현장 표준 접착 테이프나 매스틱으로 밀봉하기만 하면 됩니다.

Q: 어떤 기준이 적용되나요?

A: MSS SP-58/69에 따른 강철 제작. 절연 블록은 EN 14305(셀룰러 유리) 또는 EN 13165(PUR/PIR)을 준수합니다. 지역 난방 파이프에 대한 EN 253과 같은 특정 프로젝트 코드도 충족할 수 있습니다.
