사전 절연된 파이프 슬라이드 지지대

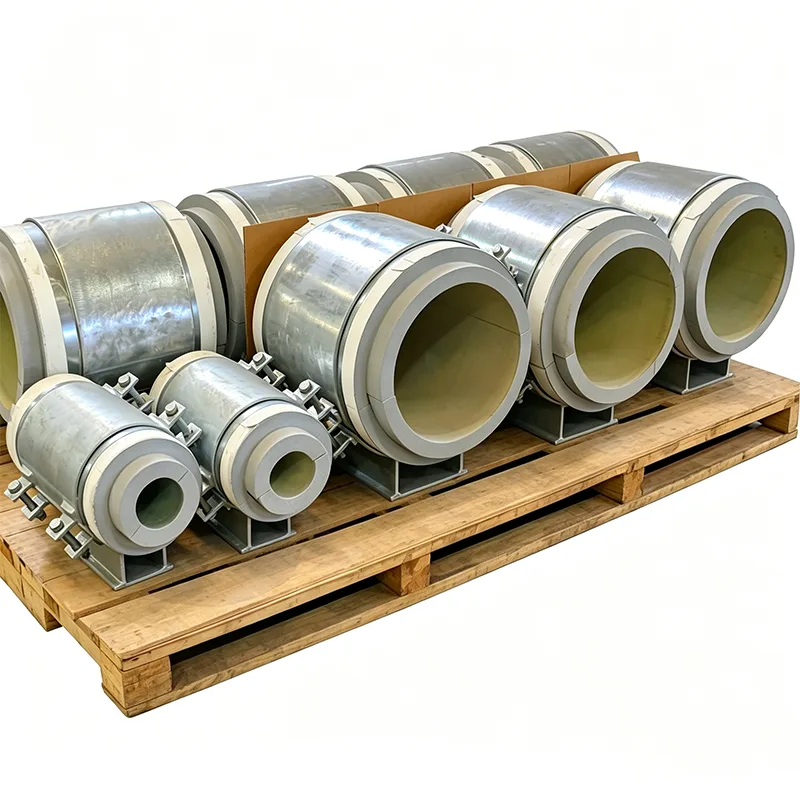

온도 변화에 따라 팽창 및 수축하는 파이프는 지지대에서 움직여야 합니다. 단열 상태를 유지해야 하는 파이프에는 깨지지 않는 열 봉투가 필요합니다. 동일한 지지점에서 두 가지 요구 사항을 모두 충족한다는 것은 일반적으로 별도의 슬라이드 플레이트를 설치한 다음 현장에서 그 주변의 단열재를 절단하는 것을 의미합니다. 이 과정에서 오정렬, 압축 단열재 및 신뢰할 수 없는 증기 밀봉이 발생할 여지가 남게 됩니다. 사전 단열된 파이프 슬라이드 지지대는 슬라이딩 메커니즘과 단열 블록을 파이프와 인접한 단열재를 수용할 준비가 되어 있는 현장에 도착하는 단일 공장 조립 장치로 통합하여 이 문제를 해결합니다.

우리는 2012년부터 양저우 공장에서 45개국 이상의 증기 라인, 냉수 네트워크 및 극저온 이송 파이프용 통합 슬라이드 지지대를 생산해 왔습니다. 각 어셈블리는 파이프가 자유롭게 움직이고, 단열재가 손상되지 않고, 지지 강철이 안전한 온도를 유지하도록 설계되었습니다.

슬라이딩 기능과 단열 기능이 함께 작동하는 방식

지지 본체에는 파이프 하중을 안장에서 베이스 플레이트로 전달하는 견고한 고밀도 단열 블록이 포함되어 있습니다. 부하 경로를 통해 금속이 금속과 접촉하지 않습니다. 단열재 자체가 열 차단 역할을 합니다. 단열 블록 아래에는 제작 중에 저마찰 슬라이딩 쌍이 정확하게 배치됩니다.

상부 슬라이딩 구성요소는 단열 블록의 밑면이나 중간 하중 분산판에 접착된 연마된 스테인레스 강판입니다.

하부 슬라이딩 구성요소는 강철 베이스 플레이트 상단에 고정된 PTFE 또는 흑연 함침 패드입니다.

전체 슬라이드 인터페이스는 지지 본체 내에 둘러싸여 있어 시간이 지남에 따라 마찰을 증가시키거나 부식을 일으킬 수 있는 건축 먼지, 바람에 날린 모래, 습기로부터 보호됩니다.

슬라이드 표면적과 이동 길이는 파이프 응력 분석 데이터에서 계산됩니다. 최대 예상 변위 이상으로 넉넉한 여유를 추가하므로 비정상적인 과도 현상도 지지대가 설계된 범위를 벗어나지 않습니다.

작동 온도에서 성능을 발휘하는 단열재

단열 블록 재료는 모든 제품에 맞는 단일 재고에서 선택하는 것이 아니라 라인의 특정 열 조건에 맞게 선택됩니다. 당사의 표준 재료 옵션은 다음과 같습니다.

고밀도 PIR(폴리이소시아누레이트): 냉수, 염수 및 -50°C까지의 냉수 서비스용.

셀룰러 유리: 수분 불투과성이 중요한 -196°C까지의 극저온 응용 분야에 적합합니다.

규산칼슘: 최대 650°C의 증기, 고온 오일 및 공정 라인용.

펄라이트 기반 또는 미세 다공성 보드: 극한의 온도에서 매우 낮은 열 전도성이 필요한 응용 분야에 적합합니다.

모든 블록은 프로젝트에 지정된 파이프 직경과 단열재 두께에 맞게 가공됩니다. 작동 중량뿐만 아니라 전체 수압 시험 하중에 대한 압축 강도가 검증되어 시운전 중 찌그러짐을 방지합니다.

중단되지 않는 증기 장벽

금속 슈 본체는 통합형 밀봉 플랜지로 제작됩니다. 현장 직원이 파이프 단열재와 외부 클래딩을 설치할 때 증기 장벽을 이 플랜지에 직접 가져와 접착제나 테이프로 밀봉합니다. 그 결과 지지 위치를 곧바로 통과하는 연속적이고 검사 가능한 봉투가 탄생했습니다. 간격도 없고 손으로 자른 패치도 없으며 현장에 적용된 매스틱에만 의존하지도 않습니다.

문서화 및 신뢰성

사전 절연된 모든 슬라이드 지원에는 완전한 문서 세트가 함께 제공됩니다.

모든 강철 부품에 대한 EN 10204 Type 3.1 인증서입니다.

설계 온도에서의 열 전도성 및 압축 강도 값이 포함된 단열재 데이터시트.

실험실 테스트를 통해 검증된 슬라이드 플레이트 마찰 계수 인증서.

이동 범위, 블록 두께 및 베이스 플레이트 치수를 확인하는 치수 보고서입니다.

일반적인 응용

발전소 및 산업 시설의 증기 및 응축수 파이프 랙.

슬라이드 지지대가 긴 직선에 위치한 냉수 및 지역 냉각 라인.

열 수축으로 인해 안정적이고 마찰이 적은 슬라이딩 표면이 필요한 극저온 파이프 갤러리.

현장 조립 슬라이드 플레이트가 있는 단열 배관 시스템은 단열재 설치 속도를 늦추고 검사를 어렵게 만듭니다.

왜 천순인가?

몇 번의 열 주기 후에 단열재를 묶거나 부서뜨리는 슬라이드 지지대는 슬라이드 지지대가 아니며 향후 수리 명령입니다. 당사의 공장 통합 접근 방식은 현장 조립의 가변성을 제거하고 슬라이딩 표면이 정렬되고 단열 블록이 완전히 지지되며 증기 장벽이 현장 팀에 의해 깔끔하게 실행될 수 있도록 보장합니다. 아이소메트릭에서 시작되는 70% 이상의 반복 비즈니스 및 엔지니어링 지원을 통해 우리는 첫 번째 예열부터 마지막까지 예측 가능한 성능을 제공하는 제품을 제공합니다.

FAQ

Q: 슬라이드 표면이 마모되면 교체할 수 있나요?

A: 슬라이드 표면은 공장 조립품 내에서 밀봉 및 접착되어 있으므로 현장 교체가 실용적이지 않습니다. 우리가 사용하는 재료는 설계 하중 하에서 수십 년간의 움직임에 대한 평가를 받았으며 모든 주문마다 마찰 테스트 데이터를 제공합니다.

Q: 어떤 온도 범위가 적용됩니까?

A: -196°C(셀룰러 유리) ~ +650°C(규산칼슘). 특수 소재를 사용하면 더 높은 온도를 수용할 수 있습니다. 당사 엔지니어링 팀에 문의하세요.

Q: 슬라이딩 동작으로 인해 단열 블록이 찢어지는 것을 어떻게 방지합니까?

A: 슬라이드 평면은 단열 블록 아래에 위치하며 견고한 하중 분산판이 두 블록을 분리합니다. 단열재는 압축 하중만 받습니다. 슬라이딩 힘은 금속 표면 사이에서 직접 전달됩니다.

Q: 파이프를 측면으로 안내하는 슬라이드 지지대를 얻을 수 있습니까?

답: 그렇습니다. 지지체에 일체형 가이드 플레이트를 추가하여 측면 변위를 억제하면서 축 방향 이동을 허용할 수 있습니다.
