스프링 행거 지지대는 파이프 무게를 견디고 열 변위와 진동을 흡수하도록 설계된 배관 시스템의 중요한 지지 구성 요소입니다. 스프링의 탄성 변형을 이용하여 온도 변화로 인한 배관의 움직임을 보상하고 과도한 진동을 억제하여 배관 시스템 전체의 안전하고 안정적인 작동을 보장합니다. Yangzhou Tianshun Piping에서 제조한 당사의 스프링 행거는 다양한 작업 조건에 대한 배관 지지 요구 사항을 충족하기 위해 국제 표준을 엄격하게 준수하도록 설계 및 생산되었습니다.
이 그림은 제품의 하중 지지 정확도와 작동 신뢰성을 검증하기 위한 하중 및 변위의 주요 매개변수를 포함하여 가변 스프링 지지대/행거의 하중 변위 성능 곡선을 보여줍니다.
각 장치는 배송 전에 부하 교정 및 성능 테스트를 거칩니다. 설정 부하 편차는 ANSI/MSS-SP-58-2018 국제 표준 및 NB/T47039-2013을 준수하여 ±5% 이내로 제어됩니다.
제품은 전력, 석유화학 및 기타 산업용 배관 시스템에 대한 기술 요구 사항을 충족합니다. MSS‑SP‑58‑2018에 따라 가변 스프링 장치의 최대 허용 부하 가변성은 전체 작업 이동 내에서 작동 열간 부하의 25%를 초과하지 않아야 합니다.
일정한 스프링 지지대/행거의 유형 테스트에서 얻은 하중 변위 곡선. 가로축은 변위를 나타내고 세로축은 하중을 나타냅니다. 곡선은 전체 작업 이동에 걸쳐 대략 수평을 유지하며 열팽창 및 수축으로 인해 배관이 휘어질 때 지지력이 기본적으로 일정하게 유지된다는 것을 보여줍니다.
이 유형 테스트는 고정 스프링 장치의 하중 불변성, 전체 이동 안정성 및 작동 신뢰성을 검증합니다. 모든 생산 단위는 배송 전에 부하 교정을 거치며, 부하 편차는 ANSI/MSS-SP-58-2018 및 NB/T47038-2013에 따라 ±6% 이내로 제어됩니다.
본 제품은 주증기 배관 및 기타 고온·고압 배관 등 열변위가 큰 산업용 배관 시스템에 적용 가능합니다.

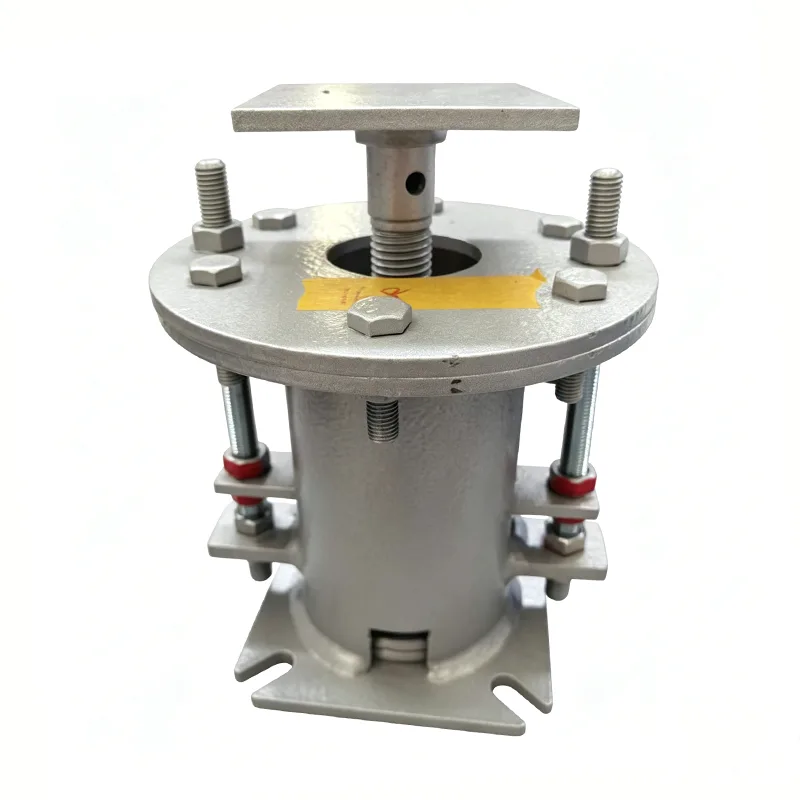

표준 스프링 행거 지지대는 다음과 같은 주요 부분으로 구성됩니다.
▶ 스프링 조립: 고품질 스프링 강철로 제작되었으며 엄격한 열처리 및 하중 테스트를 거쳤습니다.
▶ 하우징: 부식 방지 표면 처리된 탄소강 용접 구조입니다.
▶ 조정 나사: 설치 시 하중 및 높이를 조정하는 데 사용됩니다.
▶ 연결 액세서리: 리프팅 러그, 행거 로드, 너트 등 현장 요구 사항에 따라 선택할 수 있습니다.
▶ 변위 표시기: 손쉬운 설치 및 유지 관리를 위해 실제 파이프 변위를 명확하게 표시합니다.
▶ 넓은 하중 범위: 10N~100,000N의 정격 하중으로 대부분의 산업용 배관 응용 분야에 적합합니다.
▶ 우수한 변위 보상: 최대 변위는 최대 200mm로 온도 변화로 인한 파이프 팽창 및 수축을 효과적으로 흡수합니다.
▶ 컴팩트한 구조: 좁은 파이프 갤러리에 설치하기 위한 공간 절약형 설계입니다.
▶ 손쉬운 설치 및 조정: 전용 조정 장치가 장착되어 배관 작동 중에도 미세 부하 조정이 가능합니다.
▶ 긴 사용 수명: 모든 주요 구성 요소는 고급 소재를 사용하고 엄격한 품질 검사를 통과합니다.
|
비교항목 |
기존의 견고한 행어 |
스프링 행거 지원 |
|
변위 보상 |
없음; 파이프 응력 집중 경향 |
열변위를 흡수하고 파이프 응력을 감소시킵니다. |
|
진동흡수 |
가난한; 진동은 건물 구조에 쉽게 전달됩니다. |
훌륭한; 파이프 진동을 효과적으로 격리합니다. |
|
부하 분산 |
고르지 않은; 국지적 과부하를 일으킬 가능성이 있음 |
하중을 고르게 분산시켜 파이프와 장비를 보호합니다. |
|
설치 난이도 |
높은; 정확한 고도 조정이 필요합니다 |
낮은; 유연한 현장 조정 가능 |
|
유지관리 비용 |
높은; 손상에 취약하고 빈번한 교체 |
낮은; 유지보수 간격이 긴 견고한 구조 |
|
매개변수 |
범위/사양 |
|
작업 부하 |
10N - 100,000N |
|
정격 변위 |
50mm, 80mm, 120mm, 150mm, 200mm |
|
작동 온도 |
-20℃ ~ +450℃ |
|
스프링 소재 |
60Si2MnA, 50CrVA |
|
하우징 재질 |
Q235B, Q345B |
|
표면 처리 |
에폭시 아연 함유 프라이머 + 상도, 용융 아연도금 |
|
적용 가능한 표준 |
ANSI/HG 20644, GB/T 17116, DIN 2545 |
스프링 행거 지지대는 파이프 변위 및 진동에 대한 엄격한 요구 사항이 있는 산업 분야에서 널리 사용됩니다.
▶ 화력발전소, 원자력발전소의 증기 및 물 배관 시스템
▶ 석유화학 플랜트 공정배관
▶ LNG 및 LPG 인수 터미널의 극저온 파이프라인
▶ 정유공장의 용광로 및 기둥 배관
▶ 도시 중앙난방 배관망
▶ 제약 및 식품 가공 산업의 위생 배관
우리는 스프링 행거에 대한 고급 생산 라인과 완벽한 테스트 장비를 보유하고 있습니다. 모든 제품은 엄격한 품질 관리 절차를 거칩니다.
1. 입고 원자재 검사 : 스프링 강, 강판 및 기타 원자재에 대한 화학 성분 분석 및 기계적 특성 테스트.
2.스프링 제작 및 테스트: 매 스프링마다 100% 하중 테스트 및 압축 테스트를 수행합니다.
3.조립 검사: 완성된 어셈블리의 치수 검사 및 하중 교정.
4. 배송 전 샘플링 검사: 일관된 제품 품질을 보장하기 위해 국가 표준에 따라 무작위 검사를 수행합니다.
표준 제품 외에도 고객의 특정 요구 사항에 따라 맞춤형 솔루션을 제공합니다.
▶ 특별한 하중 및 변위 요구 사항이 있는 스프링 행거용 맞춤 설계
▶ 고온, 저온, 부식성 환경 등 극한의 작업 조건을 위한 소재 선택
▶ 맞춤형 비표준 연결 유형 및 설치 치수
▶ 배관 응력 분석 및 행거 선택 서비스 지원
