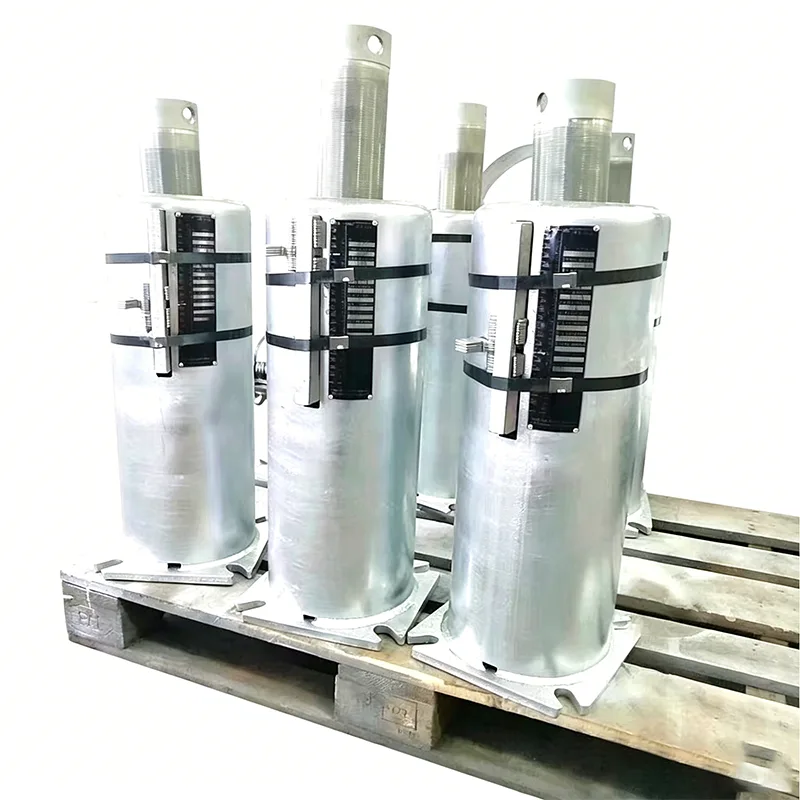

발전소 스프링 지지대

파이프라인 지지대/행거 및 발전소 지원 솔루션 분야에서 14년의 경험을 바탕으로 Yangzhou Tianshun Pipeline Technology Co., Ltd.는 화력, 원자력 및 복합화력 발전소에 발전소 스프링 지지대를 제공합니다. 이 제품은 보일러 및 증기 터빈과 같은 주요 장비의 중요한 인터페이스를 보호하면서 고온, 고압 파이프라인의 열 변위 및 응력 분포를 제어하도록 설계되었습니다. 다음 세부 정보에서는 제품 기능, 엔지니어링 장점 및 특정 적용 위치에 대해 다룹니다.

제품특징

발전소 스프링 지지대는 파이프라인 응력 분석 결과를 기반으로 맞춤 설계되었으며 핵심 특성은 하중 유지, 변위 적응성 및 장기 작동 안정성에 중점을 둡니다.

하중-변위 메커니즘: 가변 스프링 행거/지지대와 일정한 힘의 스프링 행거/지지대의 두 가지 구성으로 제공됩니다. 가변 스프링 장치는 선형 강성으로 하중을 전달하는 반면, 일정한 힘 장치는 전체 작업 스트로크에 걸쳐 거의 일정한 지지력을 제공하며 편차는 5% 이내로 제어되어 지지력 변동으로 인해 발생하는 파이프라인의 추가 응력을 제거합니다.

재료 및 온도 호환성: 스프링 요소는 60Si2Mn 및 50CrVA를 포함한 합금 스프링강으로 제조됩니다. 구조 부품은 탄소강, 내열 합금강 또는 스테인리스강으로 제작할 수 있습니다. 전체 허용 작동 온도 범위는 -196°C ~ +650°C로 저온 급수부터 고온 주 증기까지 모든 파이프라인 요구 사항을 충족합니다.

설치 및 시운전 설계: 각 지지대/행거에는 설치 잠금 핀과 하중 변위 명판이 장착되어 있습니다. 냉간 설치 후 잠금 핀을 제거하기만 하면 작동이 활성화됩니다. 명판 데이터를 통해 모델 번호와 사전 설정된 부하를 현장에서 쉽게 확인할 수 있어 시운전 시간이 크게 단축됩니다.

포괄적인 사내 테스트: 스프링 강성, 압축 변형 및 표면 코팅 두께를 포함한 모든 테스트는 생산 배치 전반에 걸쳐 일관된 성능을 보장하기 위해 자체 실험실에서 수행됩니다. 모든 장치는 배송 전에 강성 곡선 기록과 함께 3회의 전체 행정 압축 주기를 거칩니다.

이러한 설계 기능을 통해 발전소 스프링 지지대는 선형 열팽창과 지속적인 진동이 결합된 조건에서 배관 시스템의 미리 결정된 높이를 유지하여 계획되지 않은 가동 중단 가능성을 줄입니다.

엔지니어링 장점

발전소 파이프라인 설계에서 순전히 견고한 지지대 또는 파이프 클램프 고정과 비교하여 탄성 지지 솔루션은 응력 제어, 장비 보호 및 설치 적응성을 직접적으로 향상시킵니다. 발전소 스프링 지지대의 엔지니어링 가치는 다음 측면에 반영됩니다.

효과적인 열 변위 보상: 견고한 지지대는 파이프라인 열팽창을 흡수할 수 없으며, 이는 종종 파이프 시스템 바인딩, 지지력 리프팅 또는 과부하로 이어집니다. 탄성 행거/지지대는 파이프라인이 변위됨에 따라 선형적으로 또는 지속적으로 하중을 전달하여 ASME B31.1과 같은 코드에 지정된 허용 한도 내에서 응력 수준을 유지합니다.

주요 장비 인터페이스의 추력 및 모멘트 감소: 보일러 헤더와 터빈 증기 입구는 힘과 모멘트에 매우 민감합니다. 스프링 행거/지지대로 조정한 후 인터페이스 추력이 크게 감소하여 용접 균열 및 플랜지 누출이 방지됩니다. 이는 터빈 케이싱, 주 증기 밸브 및 기타 장비의 유지 관리 간격을 연장하기 위한 중요한 조치입니다.

진동 전달 억제: 발전소 파이프라인은 고속 증기 또는 2상 흐름 조건에서 진동이 발생하기 쉽습니다. 스프링 지지 시스템은 탄성 요소를 통해 지지 강성을 최적의 범위로 조정하고, 댐퍼와 결합하면 진동 에너지를 효과적으로 분산시켜 구조적 피로를 방지합니다.

넉넉한 현장 설치 공차: 스프링 행거/지지대는 특정 높이 범위 내에서 미세 조정이 가능하여 토목 기초 및 저온 파이프라인 설치의 편차를 보상합니다. 항력 스프링 장치에는 정확한 현장 정렬을 위해 유압 또는 나사 보조 조정 장치가 장착되는 경우가 많습니다.

장기 작동 및 이완 방지: 이완 방지 스프링 설계 및 부식 방지 표면 처리(용융 아연 도금, Dacromet 등)를 특징으로 하여 지지력 저하가 최소화됩니다. 해외 프로젝트의 후속 주문 중 70% 이상이 반복 고객으로부터 발생하는데, 이는 어느 정도 지원 제품의 장기적인 신뢰성을 반영합니다.

제품 응용

발전소 스프링 지지대는 주로 발전소 증기-물 순환 및 고온 배기 가스 시스템의 중요한 위치에 설치됩니다. 댐퍼, 견고한 스트럿 및 기타 구성요소와 결합되어 완전한 파이프라인 유연성 구속 시스템을 형성합니다.

보일러 영역: 주 증기 파이프라인, 냉온수 재가열 파이프라인, 과열기 출구 덕트 등에 사용됩니다. 보일러 본체와 연결 파이프라인의 수직 및 수평 열 변위를 흡수하고 헤더 노즐 연결부의 과도한 응력을 방지하며 용접 균열 위험을 줄입니다.

터빈 영역: 주 증기관, 고온 재열 증기관 및 고압 바이패스 파이프라인에 설치됩니다. 정밀한 지지를 통해 터빈 인터페이스에 전달되는 힘과 모멘트를 제한하고 샤프트 정렬 정확도를 보장하며 진동이 터빈 케이싱에 미치는 영향을 줄입니다.

고압 급수 시스템: 고압 급수 파이프라인 및 감온수 파이프라인에서 스프링 행거/지지대는 온도 변화에 적응하면서 견고한 파이프라인을 지원하고 파이프라인 경사를 유지하며 제한된 변위로 인한 캐비테이션 또는 수격 문제를 방지합니다.

배연 및 탈황/탈질 시스템: 대구경 배연/공기 덕트, GGH 유입/배출 덕트 및 탈황탑 연결 덕트용. 이러한 얇은 벽 구조는 상당한 열팽창을 경험합니다. 스프링 지지대는 이러한 변위를 보상하고 플랜지 연결 응력을 줄이며 확장 조인트와 함께 작동하여 전체 배기가스 시스템을 보호합니다.

원자력 기존 아일랜드: 2차 회로 주 증기, 주 급수 및 기타 파이프라인에 사용됩니다. 원자력 일관성 제어 요구 사항을 충족하고 완전한 자재 품질 인증서 및 지원 기능 자격 보고서를 제공합니다.

품질 보증 및 공장 역량

장쑤성에 있는 당사 공장에는 전자동 벨로우즈 생산 라인, CNC 절단 및 용접 시스템, 인증된 비파괴 검사(NDT) 팀이 갖추어져 있습니다. 원시 스프링 와이어 입고부터 완제품 배송까지 발전소 스프링 지지대는 원자재 열수 및 물리/화학적 보고서 검증, 스프링 열처리 후 경도 및 금속 조직 검사, 완제품의 전체 스트로크 강성 테스트, 표면 코팅 두께 및 접착 테스트 등의 체크포인트에서 엄격한 제어를 받습니다.

당사의 품질 관리 시스템은 ISO 9001:2015 인증을 받았으며 모든 제품은 ASME, CE 및 API를 포함한 국제 표준을 준수합니다. 프로젝트 요구 사항에 따라 완전한 승인 문서가 제공될 수 있습니다.

엔지니어링 지원 및 서비스

전 세계 45개국 이상에 파이프라인 장비를 공급한 경험을 바탕으로 당사는 모든 발전소 스프링 지지대 배치에 대해 포괄적인 선택, 설치 및 장기 기술 지원을 제공합니다.

▶  선택 계산: 파이프라인 응력 분석 보고서를 받고 적절한 지지대/행거 유형, 스프링 상수 및 설치 높이를 권장합니다.

▶  신속한 답변: 사전 판매 기술 문의 및 견적은 영업일 기준 1일 이내에 답변해 드립니다.

▶  현장 감독 및 목격: 테스트 프로세스에 대한 고객 또는 제3자의 현장 목격을 지원합니다.

▶  설치 및 시운전 지침: 필요한 경우 원격 비디오 지원을 통해 상세한 설치 매뉴얼과 저온 상태 조정 권장 사항을 제공합니다.

▶  예비 부품 서비스: 모든 생산 배치에 대한 스프링 교정 기록을 유지하여 교체용 스프링 어셈블리를 신속하게 공급할 수 있습니다.

특정 프로젝트에 대한 Power Plant Spring Support 구성 솔루션에 대해 논의하거나 관련 프로젝트 참조를 얻으려면 기술 영업팀에 문의하세요. 단순한 표준 모델 목록이 아닌 실제 작업 조건을 기반으로 한 상세한 하중-변위 계산 시트와 권장 레이아웃을 제공하여 안전한 파이프라인 운영을 보장하는 동시에 전체 조달 비용을 관리하는 데 도움을 드립니다.
