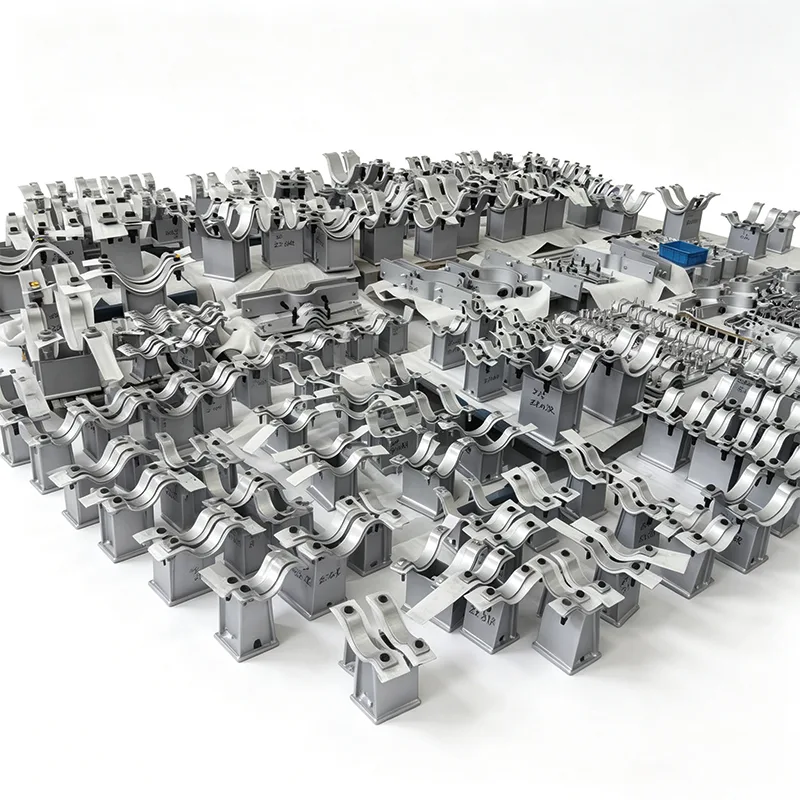

스테인레스 스틸 지지대 안장 파이프 지지대

파이프 지지대가 염분을 함유한 해안 플랜트에 설치되어야 하거나, 공격적인 화학 물질 세척을 처리해야 하거나, 멸균 처리 라인 내에서 수십 년 동안 유지보수가 필요 없는 상태로 유지되어야 하는 경우 재료 선택이 가장 중요합니다. Yangzhou Tianshun에서는 2012년부터 파이프 지지 시스템을 설계 및 납품해 왔으며 스테인리스 스틸 지지대 새들 파이프 지지대는 표준 탄소강으로는 견딜 수 없는 상황에 맞게 제작되었습니다.

우리가 배송하는 모든 스테인리스 스틸 지지대 안장 지지대는 45개 이상의 국가에 걸쳐 EPC 계약자, 유지 관리 엔지니어 및 프로젝트 소유자로부터 14년간의 직접적인 피드백을 반영합니다. 우리는 무엇이 효과적인지, 무엇이 초기에 실패하는지, 그리고 지지대가 파이프에 닿기 훨씬 전에 일반적인 실패 지점을 엔지니어링하는 방법을 배웠습니다.

Tianshun 스테인리스 스틸 지지대 안장으로 얻을 수 있는 이점

추적 가능한 재료 무결성

우리는 주조 등가물이 아닌 솔리드 304(UNS S30400) 또는 316L(UNS S31603) 스테인리스 스틸 플레이트 및 바 스톡을 사용하여 새들 본체와 지지대 부품을 가공합니다. 모든 재료 열은 EN 10204 3.1 밀 테스트 인증서와 함께 도착하며 원자재 수령부터 최종 검사까지 완전한 추적성을 유지합니다. 강화된 피팅 저항이 필요한 프로젝트의 경우 요청 시 듀플렉스 2205 또는 슈퍼 오스테나이트 등급을 사용할 수 있습니다.

단순히 구부러진 판이 아닌 공학적 형태

새들 반경은 일반적으로 1" NB에서 최대 48" NB 이상인 파이프의 실제 외부 직경과 일치하도록 정밀 가공됩니다. 이는 일반적인 V자형 지지대에서 발생할 수 있는 점하중을 제거합니다. 핫 라인에서는 종종 안장 폭을 확장하고 저마찰 PTFE 또는 흑연 슬라이드 플레이트를 설계에 직접 통합하므로 지지대가 파이프의 열 움직임에 반대되는 것이 아니라 함께 작동합니다.

설치를 예측 가능하게 만드는 지지대 설계

안장을 구조용 강철에 연결하는 수직 기둥인 지지대 자체는 고정 높이 또는 조정 가능한 구성으로 제공됩니다. 고정 지지대는 일반적으로 새들 베이스에 완전 관통 용접이 있는 스테인리스 스틸 채널, H빔 또는 파이프의 단일 용접 제작품입니다. 조정 가능한 설계에는 나사식 스템과 잠금 너트 배열이 통합되어 있어 절단이나 재용접 없이 핫 정렬 중에 정확한 높이 설정이 가능합니다.

모든 하중 지지 용접은 ASME 섹션 IX에 따라 자격을 갖춘 절차에 따라 인증된 용접공에 의해 수행되며 필요에 따라 용접 맵과 NDE(PT 또는 RT)를 사용할 수 있습니다. 용접 후 표면 마감은 전체 내식성을 복원하기 위해 표준 산세 및 부동태화 처리됩니다.

부하를 처리하는 방법

우리는 단지 “스테인리스는 강하다”고 가정하지 않습니다. 당사의 사내 엔지니어들은 수직 자중, 열팽창 추력, 간헐적인 바람 또는 지진 하중, 방향 변경 시 발생할 수 있는 융기 등의 조합에 대해 각 지지대 어셈블리를 확인합니다. 귀하의 프로젝트에 특정 설계 코드(ASME B31.1, B31.3, EN 13480 등)가 있는 경우 해당 응력 분석 및 하중 데이터를 제공할 수 있습니다. 우리는 수백 뉴턴에서 최대 300kN 이상의 수직 하중을 위해 설계된 지지대를 출시했습니다.

서비스에서 이러한 지원을 볼 수 있는 곳

수년에 걸쳐 당사의 스테인레스 스틸 지지대 안장 파이프 지지대는 실패가 용납되지 않는 곳으로 진출했습니다.

LNG 재기화 터미널 – 지속적인 염분 분사가 이루어지는 야외 해양 환경의 316L 안장.

제약 WFI(주사용수) 루프 – 전체 문서 패키지와 전해연마 마감 옵션을 갖춘 304 스테인리스입니다.

식용유 및 음료 공장 – 위생적인 ​​프로파일, 최소한의 틈새, 필요한 경우 FDA 준수 개스킷 재료로 설계된 지지대입니다.

화학 처리 및 부식성 저장 - 염화물 응력 부식 균열 저항성을 위해 특별히 선택된 등급입니다.

해양 플랫폼 상부 – 구조적 정착 후 재정렬이 가능한 조정 가능한 지지대, 전체 제3자 검사를 통해 316L에 모두 포함됩니다.

품질이 실제인지 확인하는 방법

모든 지지대 안장 어셈블리는 출시 전에 당사 내부 테스트 연구소를 거칩니다.

합의된 제작 도면에 대한 치수 검증

스테인레스 부품의 등급 확인을 위한 PMI(Positive Material Identification)

중요한 용접부에 대한 염료 침투 또는 방사선 검사(고객 사양에 따라)

새롭거나 고도로 맞춤화된 설계 요청 시 부하 테스트

우리 공장은 ISO 9001:2015 인증을 받았으며 생산 및 최종 검사 과정에서 SGS, Bureau Veritas, TÜV 및 고객 담당자의 제3자 검사관과 협력하는 데 익숙합니다.

추가 요금이 아닌 맞춤화가 표준입니다.

"카탈로그" 스테인리스 스틸 지지대 안장이 필요한 프로젝트는 거의 없습니다. 대부분 조정이 필요합니다. 다양한 베이스 플레이트 치수, 특정 볼트 구멍 패턴, 절연체 제거를 위한 확장된 높이, 특정 안장 랩 각도, 통합 가이드 또는 고정 클램프 등이 있습니다. 괜찮습니다. 우리는 소규모 배치, 맞춤형 엔지니어링 주문을 중심으로 생산 워크플로를 구축했습니다. 파이프 데이터시트, 구조용 강철 입면도 또는 간단한 스케치를 보내주시면 엔지니어가 영업일 기준 2~3일 이내에 제안 도면을 보내드립니다.

반복적인 파이프 랙 요구 사항이 있는 프로젝트의 경우 전체 지원 일정을 사전 설계하고, 최적화 기회를 식별하고, 규정 준수를 저해하지 않으면서 총 설치 비용을 줄일 수 있습니다.

신뢰성에 대한 최종 참고 사항

스테인레스 스틸 파이프 지지대 주문의 대부분은 이미 우리의 탄소강 지지대를 설치하고 특히 스테인레스 업그레이드를 위해 돌아온 고객에게서 나옵니다. "모든 접액 및 외부 지지 구성 요소가 부식 방지"를 요구하는 파이프 사양이 있는 경우 지지대 안장이 시스템의 일부라는 것을 의미하며 나중에 고려하지 않아도 됩니다. 우리는 그런 식으로 구축하고, 그런 식으로 검사하고, 그런 식으로 문서화합니다.

견적이나 빠른 기술 검토가 필요하십니까?

파이프 크기, 필요한 높이, 하중 조건에 대해 [이메일/전화]로 당사 엔지니어링 팀에 문의하세요. 표준 요청의 경우 일반적으로 24시간 이내에 완전한 제안을 받게 됩니다. 우리는 또한 양저우 공장 방문을 준비하게 되어 기쁘게 생각합니다. 스테인리스 안장이 플레이트에서 최종 조립까지 어떻게 진행되는지 보는 것은 실제 제조 관리가 만들어내는 차이를 이해하는 가장 좋은 방법입니다.

FAQ

1. 지지대 안장에 어떤 등급의 스테인리스 스틸을 제공하며, 실제로 316L이 맞는지 어떻게 알 수 있나요?

당사의 표준 재고에는 304(UNS S30400) 및 316L(UNS S31603) 플레이트 및 바가 포함됩니다. 염화물이 많은 환경이나 해양 환경의 경우 몰리브덴 함량으로 인해 내공식성이 크게 향상되는 316L을 강력히 권장합니다. 우리가 받는 모든 재료 열에는 EN 10204 3.1 밀 테스트 인증서가 함께 제공되며, 절단이나 용접이 시작되기 전에 우리 내부 실험실에서는 스테인레스 등급에 대해 휴대용 XRF를 사용하여 PMI(Positive Material Identification)를 수행합니다. 귀하는 최종 문서 패키지에 해당 PMI 보고서 사본을 받게 됩니다. 추측이나 “나를 믿으세요”가 필요하지 않습니다.

2. 비표준 파이프 OD 또는 단열재 두께에 맞게 새들을 제작할 수 있습니까?

예, 이것은 우리에게 일상적인 일입니다. 파이프의 실제 외부 직경(및 새들이 단열 파이프에 있는 경우 단열재 OD)을 제공하면 정확한 치수와 일치하도록 새들 반경을 가공합니다. 이것은 "가깝게 보이는" 구부러진 플레이트가 아닙니다. 접촉 표면은 지정된 반경으로 밀링되며 일반적으로 하중 및 측면 구속 요구 사항에 따라 랩 각도가 120°~180°입니다. 또한 현장 절단 없이 단열재와 클래딩을 제거하기 위해 안장 높이를 확장할 수도 있습니다.

3. 맞춤형 지지대 어셈블리에 대한 정격 하중 및 응력 계산을 제공합니까?

전적으로. 당사의 엔지니어링 팀은 ASME B31.1, B31.3 또는 프로젝트에서 선택한 코드에 따라 수직 하중, 수평 추력 및 결합 응력 검사를 정기적으로 수행합니다. 해당하는 경우 지지대 좌굴 검사, 베이스 플레이트 베어링 응력, 용접 강도 및 볼트 장력/전단력을 보여주는 계산 시트를 제출합니다. 프로젝트에 독립적인 검증이 필요한 경우 지정된 제3자 엔지니어와 협력하는 데 아무런 문제가 없습니다.

4. 스테인레스 스틸 지지대에 대해 어떤 용접 및 검사 표준을 따르나요?

스테인리스 지지대 새들의 모든 하중 지지 용접은 ASME 섹션 IX에 따라 자격을 갖춘 WPS에 따라 자격을 갖춘 용접공에 의해 수행됩니다. 안장과 지지대 사이의 일반적인 접합부는 전체 관통 홈 용접으로 되어 있으며 끝 부분이 매끄럽게 연마되어 있습니다. 귀하의 사양에 따라 중요한 용접부에 염료 침투제(PT) 또는 방사선 촬영(RT)을 수행합니다. 용접 후 모든 스테인리스 어셈블리는 산세 처리되고 부동태화되어 열 착색을 제거하고 부동태 크롬 산화물 층을 복원합니다. 차이점을 볼 수 있습니다. 용접 영역 주변에 파란색 변색이 없는 균일한 은빛 표면입니다.

5. 높이 조절이 가능한 지지대를 구할 수 있나요? 높이 조정은 얼마나 정밀합니까?

예, 우리는 잠금 너트 배열을 갖춘 나사형 조절식 지지대를 제공합니다. 이는 열간 정렬 중에 정확한 높이 설정이 필요하거나 구조용 강철 높이가 다를 수 있는 곳에서 일반적으로 사용됩니다. 일반적인 조정 범위는 ±25mm이며 가는 나사산으로 인해 1~2mm의 수직 정밀도가 허용됩니다. 설정 후에는 잠금 너트를 조이고 가용접하여 작동 중 움직임을 방지합니다. 전체 하중 경로는 기계식(나사 전단)이므로 이에 따라 스템의 크기를 조정합니다. 하중을 지탱하기 위해 가용접에 의존하지 않습니다.

6. 귀하의 스테인리스 스틸 지지대는 위생 또는 세척 환경(식품, 제약)에 적합합니까?

예, 우리는 이러한 애플리케이션을 위해 많은 배치를 제공했습니다. 위생 요구 사항을 위해 가능한 경우 평평한 수평 표면과 틈새를 제거하고 최소 Ra 0.8μm(32μin) 표면 거칠기로 조립을 마무리하거나 지정된 경우 전해 연마합니다. 또한 우리는 나사산에 FDA 준수 고착 방지 화합물을 사용하고 모든 툴링과 작업 표면을 스테인리스 전용으로 유지하여 페라이트 오염을 방지합니다. 문서 패키지에는 표면 거칠기 보고서와 자세한 청소 인증서가 포함될 수 있습니다.

7. 주문과 함께 어떤 서류를 받게 됩니까?

표준 배송에는 다음이 포함됩니다.

실제 치수와 도면 치수를 보여주는 전체 치수 검사 보고서

모든 스테인리스 부품에 대한 EN 10204 3.1 재질 인증서

PMI 보고서(합금 검증용)

용접 지도 및 NDE 보고서(해당되는 경우 PT/RT)

산세 및 패시베이션 증명서

열 번호가 포함된 적합성 선언 및 포장 목록

우리는 또한 귀하의 프로젝트의 특정 형식으로 편집된 데이터 북을 제공할 수 있습니다. 이제 스테인리스 지원 주문의 약 80%에 최소한 기본 MDR(제조업체 데이터 기록)이 포함됩니다.

8. 맞춤형 스테인레스 스틸 지지대 안장 배치의 현실적인 리드 타임은 얼마나 됩니까?

맞춤형 치수 및 표준 304/316L 재료를 사용하여 5~50개 수량의 경우 일반적인 리드 타임은 도면 승인 후 영업일 기준 20~30일입니다. 대량 주문이나 듀플렉스 스테인리스 스틸이 필요한 주문의 경우 35~45일까지 연장될 수 있습니다. 중요한 일정에 있는 경우 신속 처리에 대해 논의할 수 있습니다. 종종 자재를 예약하고 교대 근무를 변경하여 영업일 기준 5~7일까지 단축할 수 있지만, 용접 품질이나 검사 단계를 저하시키지 않고 가능한 사항에 대해 항상 투명하게 공개할 것입니다.
