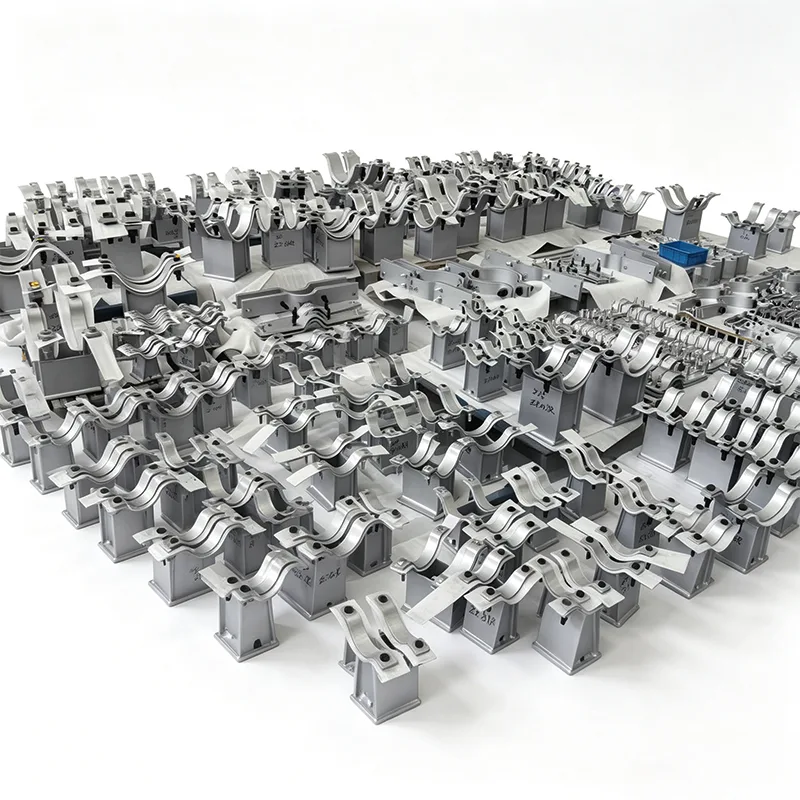

극저온 서비스를 위한 파이프 지지대

-162°C에서 부적절하게 설계된 지지대는 취성 파손으로 이어질 수 있습니다. 극저온 서비스를 위한 Yangzhou Tianshun의 파이프 지지대는 충격 테스트를 거친 재료, 사전 설정된 콜드 슈 및 통합 단열재를 사용하여 수축을 처리하고 얼음을 방지하여 안전하고 장기적인 작동을 보장합니다. 견적을 요청하고, 엔지니어와 프로젝트에 대해 논의하거나, 완전한 추적이 가능한 상태로 주문하세요.

문의 보내기

제품 설명

극저온 배관 시스템에서는 지지대 설계에 있어 작은 실수라도 부서지기 쉬운 파손, 과도한 열 증가 또는 연결된 장비에 위험한 부하를 초래할 수 있습니다. Yangzhou Tianshun에서는 2012년부터 LNG 액화 열차, 에틸렌 저장 터미널 및 공기 분리 장치용 파이프 지지대를 엔지니어링해 왔습니다. 우리는 이 서비스의 지지대가 단순한 강철 조각이 아니라 냉간 수축을 처리하고 단열 무결성을 유지하며 수십 년 동안 구조적으로 견고하게 유지되어야 하는 신중하게 계산된 어셈블리라는 것을 알고 있습니다.

안전을 최우선으로 생각하는 소재 선택

극저온 서비스를 위한 당사의 모든 파이프 지지대는 가장 낮은 작동 온도에서도 인성을 유지하는 재료로 제작됩니다. 금속 하중 경로의 경우 일반적으로 ASTM A320 L7 볼트 체결, 클램프 본체용 304L 또는 316L 스테인리스강, 설계 조건이 허용하는 경우 저온 탄소강(A350 LF2)을 사용합니다. 재료의 모든 열은 설계 최소 온도에서 충격 테스트를 거쳤습니다. 샤르피 V-노치 값은 요청 시에만 제공되는 것이 아니라 문서 패키지에 표준으로 제공됩니다.

저온 수축 및 하중 변동을 고려한 설계

30미터 길이의 LNG 파이프가 주변 온도에서 -162°C까지 냉각되면 50mm 이상 수축될 수 있습니다. 당사의 지지 어셈블리는 2차 응력을 유발하지 않고 이러한 움직임을 허용하도록 구성되었습니다. 우리는 다음을 제공합니다:

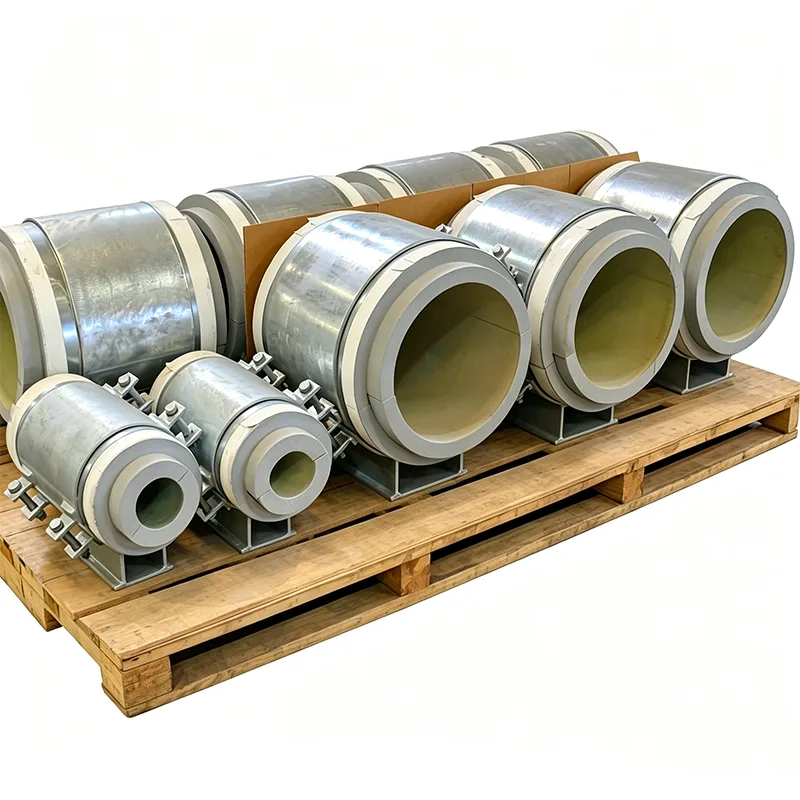

PTFE 또는 흑연 함침 패드 표면이 있는 극저온 슬라이드 플레이트는 지지 강철로의 냉간 전달을 방지하는 내하중 단열 블록에 결합되어 있습니다.

열 수축을 보상하는 사전 설정된 콜드슈즈로 설치 중 추측이 필요하지 않습니다.

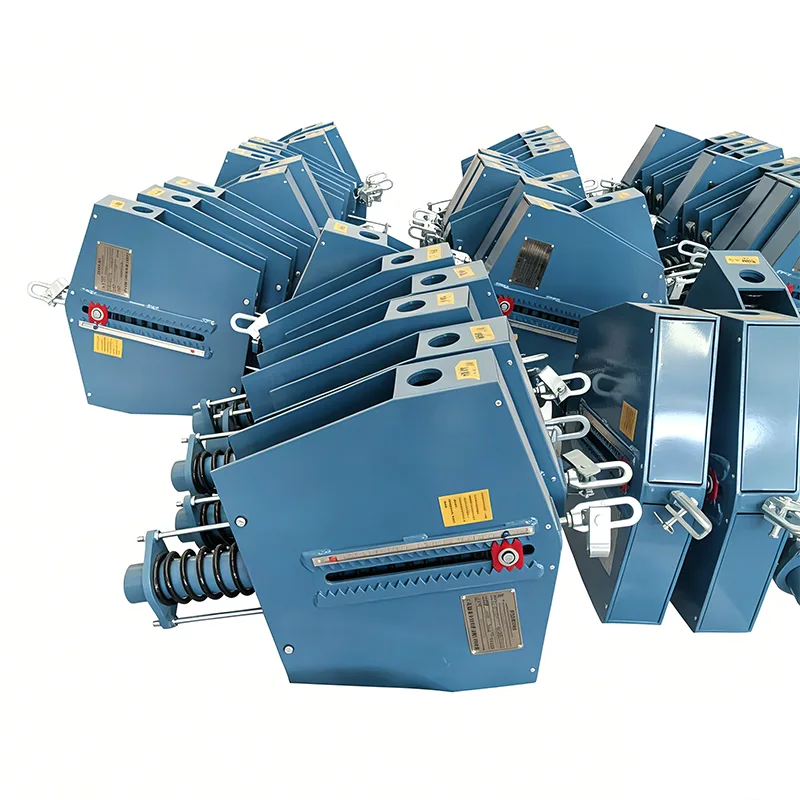

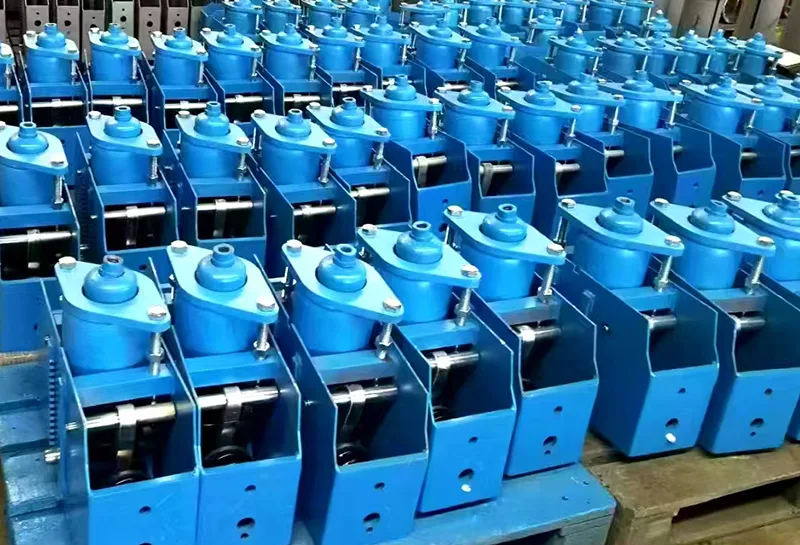

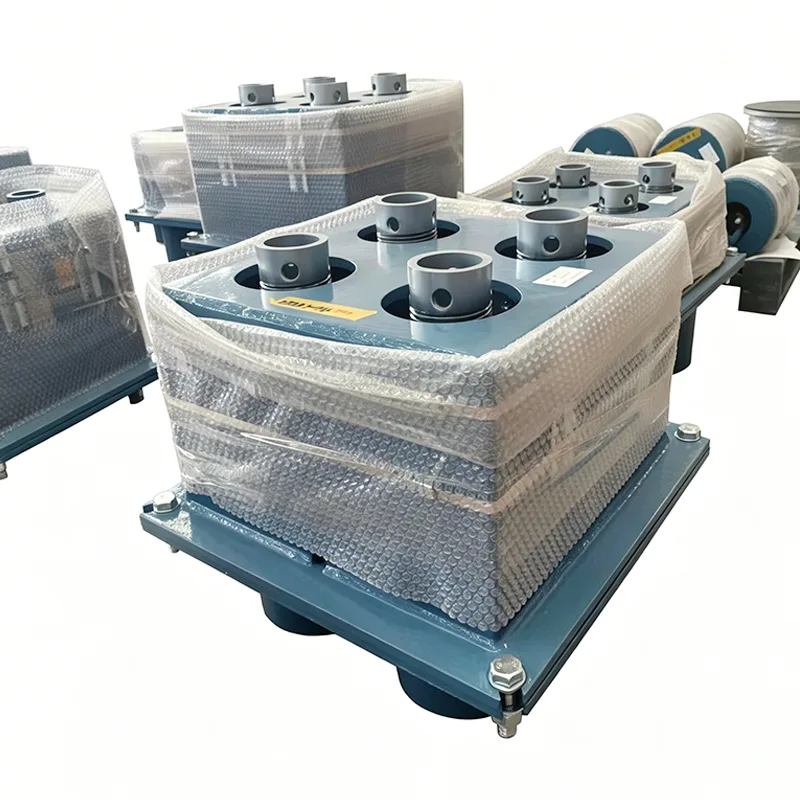

전체 저온 이동 범위에 걸쳐 거의 0에 가까운 부하 변동을 유지하도록 조정된 일정한 스프링 지지대를 통해 극저온 펌프 및 압축기의 노즐 과부하를 방지합니다.

결빙과 결로를 방지하는 단열 일체화

균열된 수증기 장벽이나 지지대의 차가운 지점은 얼음 형성, CUI(단열재 부식) 및 에너지 손실을 초래할 수 있습니다. 당사의 지지대는 PIR(폴리이소시아누레이트) 및 셀룰러 유리 단열 시스템과 통합되도록 설계되었습니다. 내하중 단열 섹션은 파이프 슈와 구조 지지대 사이에 연속적인 증기 차단 경로로 완전히 캡슐화되어 있습니다. 또한 배관 시공업체의 두께와 재킷 세부 사항에 맞게 2차 단열재를 미리 절단할 수도 있습니다.

완전한 추적성을 위한 테스트 및 문서화

제품이 우리 시설을 떠나기 전에 전체 사내 테스트 프로그램을 완료합니다.

완전한 사내 테스트 프로그램은 배송 전에 모든 제품에 대해 완료됩니다. 치수 및 육안 검사, PMI(Positive Material Identification), 경도 테스트, MT/PT 비파괴 테스트(해당하는 경우), 하중-변위 곡선을 사용한 스프링 하중 테스트, 코팅 두께 측정이 모두 이 프로그램의 일부입니다. 공장 테스트 보고서(FTR) 및 재료 테스트 보고서(MTR)가 제공됩니다.

참고: 사내 테스트는 ILAC 공인 제3자 테스트와 동일하지 않습니다.

제3자 입회검사나 실험실 검사가 필요할 경우 별도의 선택 서비스로 제공됩니다.

별도로 견적되는 선택적 제3자 검사 서비스

1. 재료 테스트

이 카테고리에서 제공되는 서비스에는 화학 성분 분석, 인장 테스트, 샤르피 저온 충격 테스트 및 경도 테스트가 포함됩니다.

2. NDT 용접

제공되는 방법에는 MT(자성 입자 테스트), PT(액체 침투 테스트), UT(초음파 테스트) 및 RT(방사선 검사)가 있습니다.

3. 스프링 하중 성능 테스트

하중-변위 곡선은 이 테스트의 일부입니다.

4. 용융아연도금/에폭시코팅 부식방지 검사

5. 입회 테스트, 공장 감시 및 선적 전 검사(PSI)

우리가 눈에 띄는 이유

LISEGA 국제 파이프 지원 시스템을 벤치마크로 삼다

당사의 하중 정확도, 테스트 표준 및 문서화 시스템은 LISEGA 국제 파이프 지원 시스템을 기준으로 측정됩니다.

표준 국내 공급업체 모델을 넘어서

표준 국내 제조업체는 제품만 공급하는 반면, 당사는 모든 스프링 장치에 하중-변위 곡선을 포함합니다. 또한, 제3자 SGS 테스트 및 입회 검사를 지원하고, 해외 프로젝트에 대한 PE/CPE 엔지니어 문서 검토를 지원합니다.

응용

LNG 수용 터미널 및 피크 저감 플랜트

에틸렌, 프로필렌, 액체 암모니아 보관 및 취급

산업용 가스 시설(LOX, LIN, LAR)

극저온 파이프라인 갤러리 및 탱크 2차 격리 구역

공기 분리 및 탄화수소 처리용 콜드 박스

당사의 극저온 지원은 오늘날 중동, 동남아시아 및 북미의 프로젝트 전반에 걸쳐 가장 까다로운 열 조건에서도 안정적으로 작동하고 있습니다.

왜 천순인가?

저희는 일반 대리점이 아닌 전문 제조사입니다. 당사의 엔지니어링 팀은 배관 응력 등각 투영법을 사용하여 모든 냉간 지지 위치를 식별하고 단열 성능을 저하시키지 않으면서 자재 비용과 설치 시간을 모두 줄이는 최적화된 어셈블리를 제안할 수 있습니다. 우리 사업의 70% 이상이 반복 주문에서 비롯됩니다. 이는 모든 배송에서 예측 가능한 품질을 제공하는 직접적인 결과입니다.
