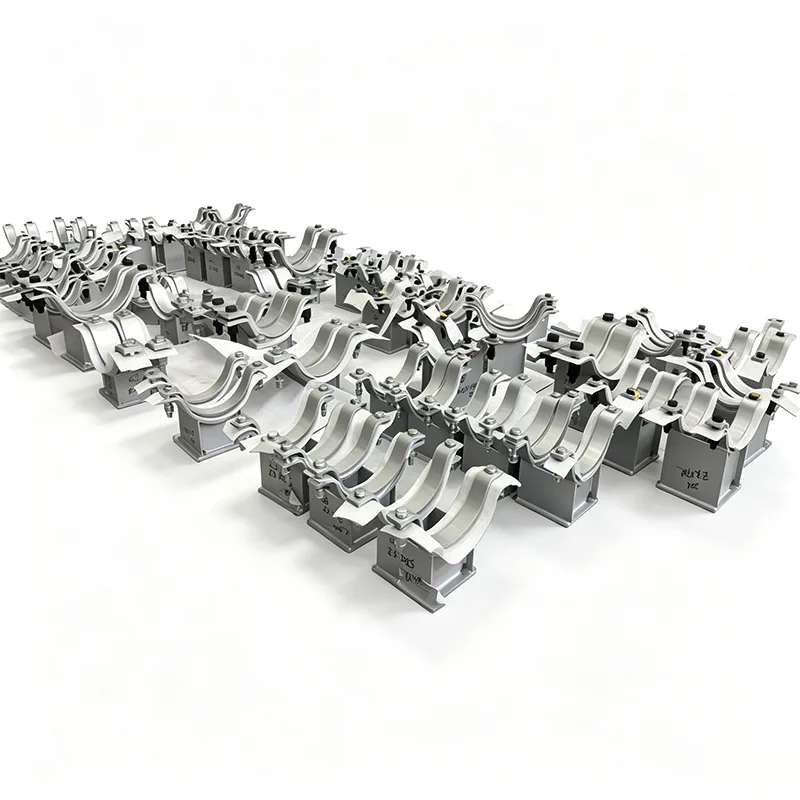

강철 빔용 아연 도금 이중 파이프 지지대

모든 파이프 지지대가 특수 합금일 필요는 없습니다. 파이프 랙, 유틸리티 복도, 압축기 스테이션 또는 상업용 보일러실 등 대부분의 산업 환경에서 실제로 필요한 것은 빠르게 설치되고 미끄러짐 없이 하중을 유지하며 두 번의 장마 후에도 녹슬지 않는 지지대입니다. 이것이 바로 강철 빔용 아연 도금 이중 파이프 지지대가 차지하는 공간입니다.

우리는 기존 구조용 강철에 대한 드릴링이나 용접으로 인해 속도가 느려지고 부식 핫스팟이 발생한다는 설치 계약자로부터 반복적으로 듣고 이러한 지지대를 구축하기 시작했습니다. 2012년부터 우리는 직접적인 현장 입력을 기반으로 설계를 개선하여 수천 개의 장치를 45개국 이상의 프로젝트에 배송했습니다.

이 지원이 현장에서 다른 점은 무엇입니까?

용접이나 드릴링이 필요하지 않음 – 진정한 클램프온 설치

강철 빔용 아연 도금 이중 파이프 지지대는 견고한 기계식 클램핑 메커니즘을 사용하여 I빔 또는 H빔의 상단 또는 하단 플랜지에 직접 부착되도록 설계되었습니다. 일반적으로 여기에는 빔 프로파일에 따라 경화된 세트 볼트 또는 새들-U-볼트 배열이 있는 한 쌍의 고강도 탄소강 클램프 플레이트가 포함됩니다. 클램프는 빔 플랜지 폭과 두께에 정확하게 일치하도록 크기가 조정되어 있으므로 직원이 토크를 낮춰도 열 또는 진동 하중으로 인해 움직이지 않습니다. 현장 용접이 없다는 것은 빔의 기존 코팅이나 내화재가 손상되지 않는다는 것을 의미하며, 작업 속도를 늦추는 뜨거운 작업이 허용되지 않는다는 의미입니다.

단순한 아연 스프레이가 아닌 정품 용융 아연 도금

모든 구성 요소(이중 파이프 새들, 클램프 플레이트, 연결 스트럿 및 모든 하드웨어)가 먼저 제작된 다음 ISO 1461에 따라 용융 아연 도금 욕조에 완전히 담깁니다. 당사의 표준 섹션(일반적으로 6mm 이상)의 경우 이는 아래에 야금학적으로 결합된 철-아연 합금 층과 함께 85μm 이상의 평균 아연 코팅 두께를 제공합니다. 우리는 그 위에 페인트를 칠하지 않으며, 볼트 토크로 인해 벗겨질 수 있는 전기도금 마감재에 의존하지 않습니다. 아연 도금 후 나사산을 깨끗하게 추적하고 조립품을 시험 장착하여 현장 직원이 나사산이 없는 볼트와 싸우지 않도록 보장합니다.

실제로 작동하는 이중 파이프 구성

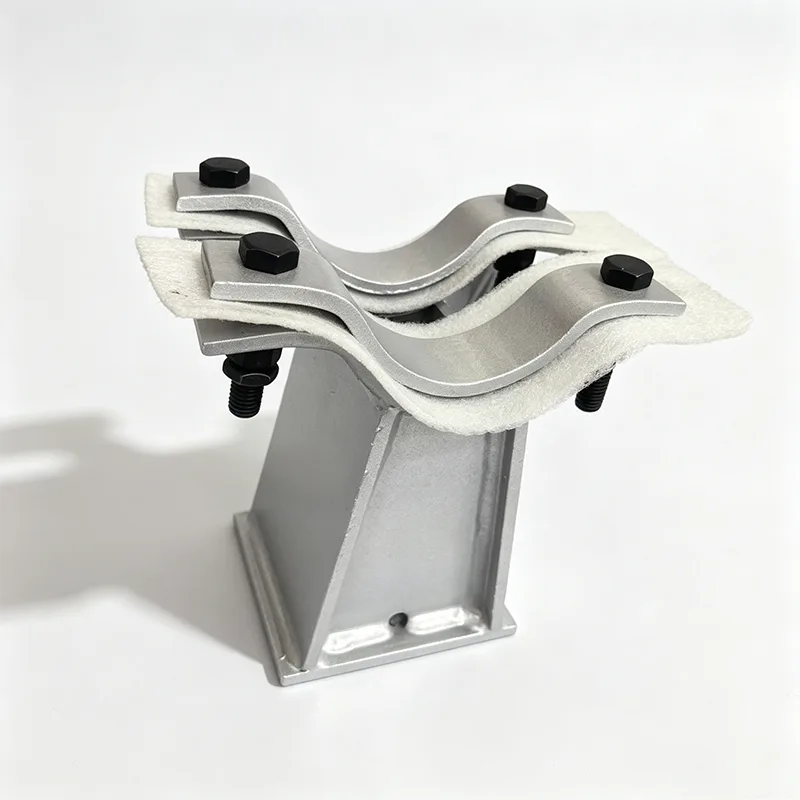

"이중" 부분은 하나의 지지 빔 클램프가 두 개의 별도 파이프 안장을 나란히 또는 쌓아서 운반한다는 것을 의미합니다. 안장은 두 개의 파이프 직경(예를 들어 공급 라인과 회수 라인의 크기가 다른 경우가 많음)에 맞게 프로파일링되었으며 단열, 확장 이동 및 렌치 접근을 위해 충분한 간격을 두고 있습니다. 우리는 압축하는 대신 새들 반경을 가공하여 일관된 완전 접촉 베어링 표면을 제공하고 얇은 벽 파이프의 국부적인 타원화를 방지합니다. 열 이동이 우려되는 경우 보다 복잡한 확장 지지대와 마찬가지로 슬라이딩 요소나 PTFE 패드를 통합할 수 있습니다.

재료와 부식 이야기

우리는 완전한 EN 10204 3.1 추적성을 제공하는 공장에서 공급되는 S235JR 또는 S275JR 구조용 탄소강(ASTM A36 또는 A572 Gr. 50과 동일)으로 기본 구조를 제작합니다. 볼트 체결은 일반적으로 8.8등급 탄소강으로 용융 아연 도금 처리되어 있으며 나사산에 왁스 또는 고착 방지 코팅이 되어 있어 토크 시 마모를 방지합니다.

우리가 자주 묻는 질문: 아연 도금이 화학 공장이나 해안 근처에서 살아남을 수 있습니까? 용융 아연도금 코팅은 다양한 대기 환경, 심지어 중간 정도의 열악한 산업 환경에서도 30~50년의 사용 수명을 기록했습니다. 우리는 모든 배치에 대해 자체 자기 측정을 통해 아연 코팅 중량 인증서와 두께 측정을 제공할 수 있습니다. 귀하의 환경이 더 공격적이라면 스테인리스 스틸 안장으로 업그레이드하는 것이 좋습니다. 그러나 우리의 프로젝트 경험에 따르면 대부분의 구조용 유틸리티 배관의 경우 아연 도금이 올바른 기술적 선택이자 가장 비용 효율적인 배관이라는 것이 솔직한 사실입니다.

부하 및 엔지니어링 지원

이중 파이프 지지대는 단순해 보이지만 빔 클램프에 가해지는 결합 하중은 상당할 수 있습니다. 우리는 다음 사항에 대해 각 어셈블리를 확인합니다.

물 또는 제품이 가득 찬 두 파이프의 수직 자중

열팽창, 바람 또는 소구경 진동으로 인한 측면 추력

볼트 예압과 마찰계수에 따른 클램핑 미끄럼 저항

안장 스트럿의 굽힘 응력과 빔의 국부 플랜지 굽힘

표준 장치는 파이프 새들당 2kN에서 최대 60kN의 수직 하중에 대해 정격이 지정되며 엔지니어링 주문 시 더 큰 용량이 가능합니다. 파이프 응력 데이터를 보내주시면 정격하중표나 프로젝트별 계산 시트를 제공해 드립니다.

이러한 지원이 유지되는 애플리케이션

이러한 아연 도금 이중 지지대는 다음과 같이 사용됩니다.

수백 개의 동일한 빔 장착 지지대가 필요하고 설치 속도가 프로젝트 일정에 직접적인 영향을 미치는 화학 공장 및 정유소의 지상 파이프 랙

발전소 BOP(Balance of Plant) 배관 - 구조용 강철을 따라 흐르는 CW, 소방수, 계기 공기 및 기타 유틸리티 라인

용융 아연 도금이 노출된 기계실에 흔히 적용되는 깨끗하고 산업적인 외관을 제공하는 대규모 상업용 HVAC 시스템

실내 및 실외의 수처리 및 폐수 처리장. 아연 도금 지지대가 페인트칠된 지지대보다 습도 및 가끔 발생하는 화학 연기를 훨씬 더 잘 처리합니다.

모든 로트가 올바른지 확인하는 방법

우리 매장 프로세스에는 다음이 포함됩니다.

용접 품질 및 치수 정확성을 위해 제작된 모든 부품의 아연 도금 전 검사

인증된 시설에서 용융 아연 도금, 로트별로 제어되는 수조 화학 및 침지 시간

아연 도금 후 검사: 균일성, 노출된 부분 또는 과도한 드로스 함유물이 없는지 육안으로 확인합니다. 부품당 여러 지점에서 보정된 디지털 게이지로 측정한 아연 두께

볼트 맞춤 및 안장 정렬을 확인하기 위해 각 배치의 샘플을 시험 조립합니다.

운송 중 아연-아연 마찰을 방지하기 위해 보호 분리로 포장

모든 QC 기록은 재료 인증서 및 적합성 선언과 함께 편집되어 배송물과 함께 제공됩니다.

맞춤화가 표준 관행입니다.

경험상 "기성품"으로 주문되는 이중 파이프 지지대는 거의 없습니다. 우리가 비축하지 않은 빔 플랜지 두께에 맞는 클램프가 필요할 수도 있고, 안장 하나는 6"이고 다른 하나는 2"이거나 기존 단열재를 제거하기 위해 확장된 높이가 필요할 수도 있습니다. 우리 팀은 치수 스케치나 빔 및 파이프 일정을 가져와서 며칠 내에 제작된 부품으로 바꾸는 데 익숙합니다. 새로운 구성의 경우 엔지니어링 검토 및 도면 처리에는 일반적으로 영업일 기준 2~3일이 소요됩니다.

FAQ

1. 아연도금은 용융도금인가요, 전기도금인가요? 코팅두께는 얼마나 되나요?

우리는 ISO 1461에 따라 용융 아연 도금만을 사용합니다. 제작 후 전체 어셈블리를 용융 아연에 담그고 순수 아연으로 덮힌 금속 결합 철-아연 합금 층을 형성합니다. 표준 재료 두께(≥6mm)의 경우 평균 코팅 두께가 85μm 이상일 것으로 예상할 수 있습니다. 이는 훨씬 낮은 내식성을 제공하는 얇고 순수한 화장품 층을 증착하는 전기도금과 근본적으로 다른 프로세스입니다. 우리는 매 배치마다 여러 지점에서 코팅 두께를 측정하고 그 값을 검사 보고서에 기록합니다.

2. 빔 클램프가 하중이나 진동으로 인해 미끄러지지 않도록 하려면 어떻게 해야 합니까?

클램프는 세트 볼트의 특정 토크가 예측 가능한 조임력을 생성하도록 설계되었으며, 이를 보존적인 마찰 계수(일반적으로 강철 대 아연 도금 강철의 경우 0.3)를 사용하여 미끄러짐 저항으로 변환합니다. 당사의 하중 테이블은 정격 용량을 달성하는 데 필요한 토크 값을 지정하고 실제 빔 단면에 대한 물리적 하중 테스트를 통해 클램프의 미끄럼 저항을 검증합니다. 중요한 응용 분야의 경우 토크 차트를 제공하고 일상적인 유지 관리의 일환으로 정기적인 토크 재조정을 권장합니다.

3. 이 지지대는 어떤 유형의 강철 빔에 적합합니까?

당사의 표준 클램프 설계는 유럽식 IPE, HEA, HEB 섹션과 미국식 와이드 플랜지(W) 및 S자형을 수용합니다. 당사는 약 100mm ~ 300mm의 플랜지 폭과 최대 30mm의 플랜지 두께에 대한 클램프 키트를 보유하고 있습니다. 해당 범위 밖에서는 맞춤형 클램프 플레이트를 생산합니다. 빔 섹션 지정을 보내주시면 영업일 기준 2~3일 이내에 일치하는 클램프를 설계해 드립니다.

4. 두 파이프의 직경이 다를 수 있으며 간격은 어떻게 결정됩니까?

전적으로. 우리는 특정 파이프 외경과 일치하도록 각 안장을 가공하므로 6" 프로세스 라인과 2" 계기 공기 라인이 동일한 지지대를 공유할 수 있습니다. 안장 중심 간 간격은 제공된 치수를 기준으로 설계되어 단열, 열팽창 및 볼트 접근을 위한 충분한 공간을 허용합니다. 간격이 확실하지 않은 경우 당사 엔지니어는 귀하가 제공한 파이프 사양을 기반으로 최소 간격을 제안합니다.

5. 빔을 클램핑하면 페인트나 방화 기능이 손상됩니까?

클램프는 국부적으로 높은 접촉 압력을 가하지만 하중은 클램프 플레이트의 전체 접촉 영역에 분산됩니다. 일반적으로 설치 전에 빔 코팅을 완전히 경화시키는 것이 좋습니다. 부드러운 페인트에 약간의 움푹 들어간 부분이 있을 수 있지만 빔의 구조적 무결성을 손상시키지는 않습니다. 방화를 위해 클램프는 강철 플랜지에 직접 안착되도록 설계되었으므로 모든 방화 재료는 클램프 영역 주변에서 국부적으로 마무리되거나 벗겨져야 합니다. 도면 노트에서 이를 명확하게 설명합니다.

6. 정격 하중 계산을 제공합니까, 아니면 카탈로그 용량만 제공합니까?

우리는 둘 다 할 수 있습니다. 당사의 표준 카탈로그는 일반적인 빔 크기와 파이프 조합에 대해 보수적인 등급을 제공합니다. 프로젝트별 구성의 경우 클램프 미끄러짐 저항, 볼트 장력, 안장 굽힘 응력 및 빔 플랜지 국부 굽힘을 확인하는 전체 계산을 실행합니다. 계산 시트는 우리가 일반적으로 EPC 및 컨설팅 엔지니어에게 제공하는 제출 문서의 일부입니다.

현장에서 얻은 실용적인 메모

우리는 대형 파이프 랙에서 원활한 설치와 실망스러운 설치의 차이가 종종 클램프 조정 가능성에 달려 있다는 사실을 수년에 걸쳐 배웠습니다. 그렇기 때문에 당사의 빔 클램프에는 캡티브 볼트 배열이 통합되어 있습니다. 배관공이 머리 위에서 작업할 때 빔에서 아무것도 떨어지지 않습니다. 작은 세부 사항이지만 500개의 지지대를 곱하면 절약된 노동력으로 실제 돈이 됩니다. 이것이 바로 우리가 제품에 다시 구축하는 피드백의 종류입니다.

빔 단면, 두 가지 파이프 크기 및 하중이 있는 경우 24시간 이내에 견적과 개념 도면을 준비할 수 있습니다. 또한 양저우 공장을 방문하여 아연도금 품질과 조립 공정을 직접 확인하실 수 있습니다. 엔지니어가 코팅 두께와 핏업 일관성을 확인하면 결정이 쉬워진다는 사실을 알게 되었습니다.
