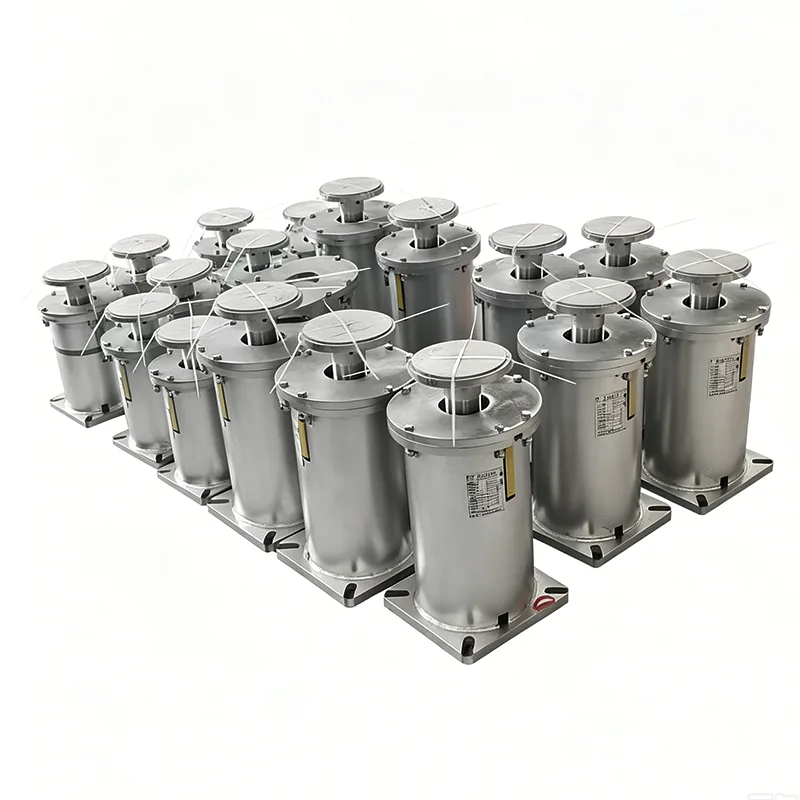

파이프라인용 가변 스프링 지지대는 파이프라인의 수직 변위를 견딜 수 있도록 설계된 전용 탄성 지지 장치입니다. 스프링 고유의 강성을 활용하여 허용 변위 범위 내에서 조정 가능한 지지력을 제공합니다. 온도 변동, 매체 흐름 또는 장비 진동으로 인해 파이프라인이 위아래로 움직일 때 지지대가 자동으로 베어링 힘을 조절하여 파이프 응력 집중 및 장비 연결 손상을 효과적으로 방지합니다.
Yangzhou Tianshun Piping은 2012년부터 이 제품의 생산에 참여해 왔습니다. 지금까지 우리는 전 세계 300개 이상의 산업 프로젝트에 800,000개 이상의 세트를 공급했으며 제품 성능은 장기적인 현장 운영을 통해 완전히 검증되었습니다.
| 가변 스프링 행거 사양표 | 예 |
| 행거 종류/구성 | 유형 A, B, C, D, E, F, G |
| 스프링 크기 / 번호 | 0호~22호 |
| 여행 범위 | 30mm, 60mm, 90mm, 120mm 180mm |
| 작동 부하 | 0.2kN - 400kN |
| 설치된 부하(냉간 부하) | kN/kgf |
| 작동 부하(핫 부하) | kN/kgf |
| 이동 방향 | 상향 / 하향 |
| 변동성(%) | ≤ 25%(표준) |
| 표면 처리 | 용융 갈브/페인팅 |
| 하우징 재질 | 탄소강(Q235/Q355) |
Hooke의 법칙에 따라 설계된 스프링의 편향은 적용된 하중에 정비례합니다. 파이프라인이 위쪽으로 이동하면 스프링 압축이 감소하고 그에 따라 지지력도 감소합니다. 파이프라인이 아래쪽으로 이동하면 스프링 압축이 증가하여 지지력이 높아집니다. 이 기능을 통해 운영 파이프라인의 동적 변화에 적응하고 전체 배관 시스템의 응력 균형을 유지할 수 있습니다.
표준 제품은 다음과 같은 주요 구성 요소로 구성됩니다.
▶ 원통형 나선형 스프링: 합금 스프링강으로 제작되었으며 엄격한 열처리 및 안정화 처리를 거쳤습니다.
▶ 상부 및 하부 연결 플레이트: 파이프라인과 건물 구조물을 연결하는 데 사용되며 현장 조건에 따라 유연한 설치 모드가 가능합니다.
▶ 하중 표시판: 실시간 스프링 하중과 파이프라인 변위를 표시합니다.
▶ 잠금 장치: 운송 및 현장 설치 중 변형을 방지하기 위해 설치 및 시운전 후 스프링 위치를 고정합니다.
▶ 보호 하우징: 먼지, 빗물, 부식성 매체의 유입을 차단하여 스프링의 수명을 연장합니다.
▶ 제어 가능한 하중 변동률: 설계 하중 변동률은 25% 이내로 유지되어 배관 시스템 전체에 힘이 균일하게 분배됩니다.
▶ 다양한 사양 선택: 12가지 하중 등급과 5가지 변위 크기를 갖추고 있어 대부분의 산업용 배관 응용 분야의 요구 사항을 충족합니다.
▶ 예압 교정: 배송 전 고객 요구 사항에 따라 지정된 하중으로 사전 조정되어 현장 설치 후 바로 사용할 수 있습니다.
▶ 풀림 방지 구조: 모든 연결 부품에는 잠금 너트와 잠금 와셔가 장착되어 작동 중 풀림을 방지합니다.
▶ 모듈식 구조: 주요 구성 요소는 교체가 가능하므로 현장에서 쉽게 유지 관리하고 교체할 수 있습니다.
▶ 강한 환경 적응성: 다양한 작업 조건에 맞게 재료와 표면 처리를 선택할 수 있습니다.
|
비교항목 |
파이프라인을 위한 가변 스프링 지원 |
견고한 파이프 지지대 |
일정한 스프링 지원 |
|
변위 보상 용량 |
50~200mm의 수직 변위를 보상합니다. |
변위 보상 없음 |
50~400mm의 수직 변위를 보상합니다. |
|
부하 변동률 |
25% 이하 |
하중은 변위에 따라 급격히 변화합니다. |
5% 이하 |
|
적용 가능한 근무 조건 |
일반 열변위가 있는 파이프라인 |
변위가 없거나 최소인 파이프라인 |
변위가 크거나 하중 변화에 민감한 파이프라인 |
|
구조적 복잡성 |
중간 |
단순한 |
복잡한 |
|
제조원가 |
중간 |
낮은 |
높은 |
|
설치 및 유지관리의 어려움 |
낮은 |
낮은 |
높은 |
파이프라인용 가변 스프링 지지대는 온도 변화에 영향을 받는 다양한 산업용 배관 시스템에 널리 사용되며 특히 아래 응용 분야에 이상적입니다.
▶ 화력발전소의 증기관, 급수관, 응축수관
▶ 석유화학공장 열교환설비의 공정배관 및 연결배관
▶ 장거리 천연가스 파이프라인의 압축기 스테이션 및 밸브 챔버
▶ 도시 중앙난방망의 주배관 및 분기관
▶ 하수처리장의 슬러지 이송관
▶ 선박 및 해양 플랫폼의 배관 시스템
우리는 CNC 스프링 코일링 기계, 스프링 테스트 기계, 분광계 및 비파괴 테스트 장비를 포함한 전문 시설을 갖춘 가변 스프링 지지대를 위한 현대적인 생산 라인을 보유하고 있습니다. 모든 제품은 엄격한 품질 관리 절차에 따라 제조됩니다.
1. 입고 원료 검사 : 모든 철강 배치에 대해 화학 성분 분석 및 기계적 특성 테스트가 수행됩니다. 자격이 없는 자료는 엄격히 거부됩니다.
2. 스프링 제조 제어: 스프링은 정확한 치수와 정밀도를 보장하기 위해 CNC 장비로 코일링됩니다.
3.스프링 성능 테스트: 각 스프링은 안정적인 성능을 보장하기 위해 3가지 전체 압축 테스트와 하중 테스트를 거칩니다.
4.완성된 조립 검사: 조립된 제품에 대해 치수 점검, 하중 교정 및 육안 검사가 수행됩니다.
5.최종 배송 전 검사: 샘플링 검사는 국가 표준에 따라 수행되며 자격을 갖춘 제품만 배송이 허용됩니다.
당사의 품질 관리 시스템은 ISO 9001:2015 인증을 획득했으며, 모든 제품은 CE, API 등 국제 표준을 준수합니다.
우리는 고객이 가장 적합한 제품을 선택할 수 있도록 전문적인 선택 지침을 제공합니다. 파이프라인 매개변수, 작동 온도, 변위, 설치 공간 및 기타 관련 정보를 제공하기만 하면 당사 엔지니어가 파이프라인용 가변 스프링 지지대의 최적 모델 및 사양을 계산하고 추천해 드립니다.
우리는 또한 다음과 같은 다양한 지원 서비스를 제공합니다.
▶ 비표준 맞춤화: 특수 하중, 변위 또는 제한된 설치 공간 요구 사항에 맞게 맞춤 설계 및 제조된 제품입니다.
▶ 현장 기술 서비스: 전문 엔지니어를 파견하여 현장 설치 및 시운전을 안내할 수 있습니다.
▶ 보증 서비스: 모든 제품에는 12개월 보증이 제공됩니다. 결함이 있는 제품은 보증 기간 내에 무료로 수리 또는 교체해 드립니다.
▶ 장기 예비 부품 공급: 고객의 예비 부품 수요에 신속하게 대응할 수 있도록 완전한 예비 부품 재고가 유지됩니다.
파이프라인용 가변 스프링 지원에 대한 자세한 내용 및 견적은 당사 영업팀에 문의하세요.
