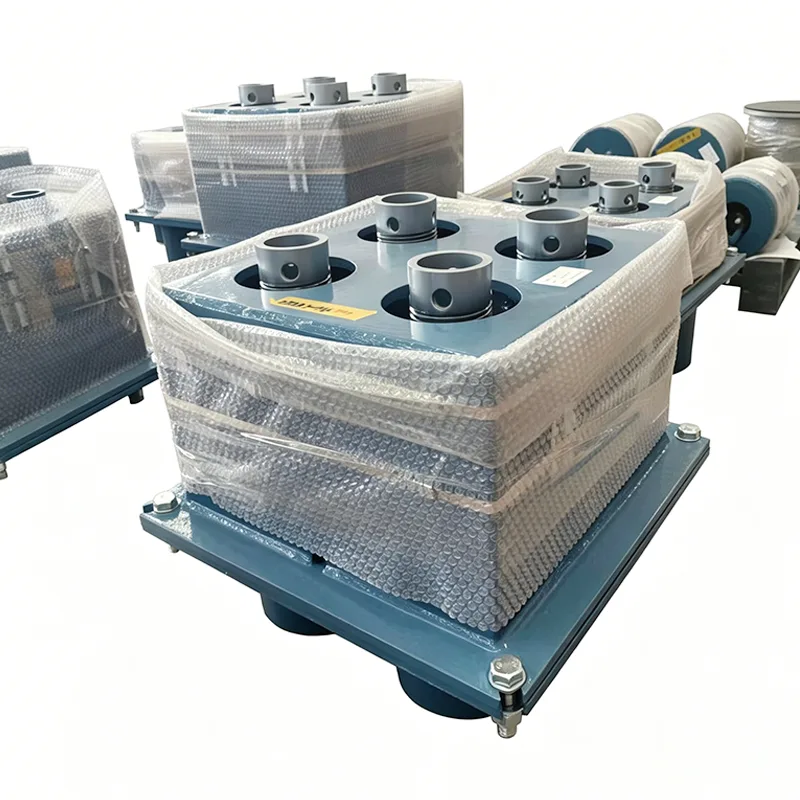

석유화학 가변 스프링 지지대

석유화학 플랜트의 파이프라인 시스템은 고온, 고압, 부식성, 인화성/폭발성 환경에서 장기간 작동되며 3~5년 동안 연속 논스톱 작동이 필요합니다. 이러한 조건에서 일반 산업용 스프링 지지대는 스프링 피로 파손, 하우징 부식 천공 및 느슨한 연결이 발생하기 쉽습니다. 이러한 문제는 파이프라인 스트레스 집중을 유발하여 매체 누출을 초래할 뿐만 아니라 계획되지 않은 공장 폐쇄를 초래하여 수천만 위안의 경제적 손실을 가져올 수도 있습니다.

이 그림은 제품의 하중 지지 정확도와 작동 신뢰성을 검증하기 위한 하중 및 변위의 주요 매개변수를 포함하여 가변 스프링 지지대/행거의 하중 변위 성능 곡선을 보여줍니다.

각 장치는 배송 전에 부하 교정 및 성능 테스트를 거칩니다. 설정 부하 편차는 ANSI/MSS-SP-58-2018 국제 표준 및 NB/T47039-2013을 준수하여 ±5% 이내로 제어됩니다.

제품은 전력, 석유화학 및 기타 산업용 배관 시스템에 대한 기술 요구 사항을 충족합니다. MSS‑SP‑58‑2018에 따라 가변 스프링 장치의 최대 허용 부하 가변성은 전체 작업 이동 내에서 작동 열간 부하의 25%를 초과할 수 없습니다.

이러한 산업별 위험을 목표로 우리는 재료 및 구조에서 제조 공정에 이르기까지 석유화학 산업의 엄격한 요구 사항에 완전히 적응하는 전용 석유화학 가변 스프링 지지대를 개발했습니다.

핵심 제품 포지셔닝

석유화학 가변 스프링 지지대는 석유화학 플랜트 전용으로 설계된 탄성 파이프라인 지지 제품입니다. 배관의 열팽창 및 수축으로 인한 수직변위를 스프링의 탄성변형을 통해 흡수하고 배관하중을 토목구조물에 균일하게 전달하는 장치입니다.

Yangzhou Tianshun Pipeline은 2012년에 석유화학 파이프라인 지원 분야에 진출했습니다. 지난 14년 동안 당사는 전 세계 280개 이상의 정유, 에틸렌 및 LNG 프로젝트에 120만 세트 이상의 제품을 공급했으며 최대 12년 동안 실제 작업 조건을 통해 제품 성능을 검증했습니다.

제품 기술 사양

가변 스프링 행거 사양표	예
행거 종류/구성	유형 A, B, C, D, E, F, G
스프링 크기 / 번호	0호~22호
여행 범위	30mm, 60mm, 90mm, 120mm 180mm
작동 부하	0.2kN - 400kN
설치된 부하(냉간 부하)	kN/kgf
작동 부하(핫 부하)	kN/kgf
이동 방향	상향 / 하향
변동성(%)	≤ 25%(표준)
표면 처리	용융 갈브/페인팅
하우징 재질	탄소강(Q235/Q355)

등급별 재료 매칭 및 정밀 제조 시스템

3단계 재료 적응 솔루션

다양한 작업 조건의 부식 등급 및 온도 요구 사항을 기반으로 과도한 엔지니어링이나 성능 부족을 방지하기 위해 석유화학 가변 스프링 지지대에 대한 등급별 재료 시스템을 구축했습니다.

▶  기본 등급: Q345B 하우징 + 60Si2MnA 스프링, 강한 부식이 없는 상온 유틸리티 파이프라인에 적합

▶ 고급 등급: 304 스테인레스 스틸 하우징 + 용융 아연 도금 처리된 50CrVA 스프링, 중간 부식 및 300℃ 이하 공정 파이프라인에 적합

▶  특수 등급: 316L / 하스텔로이 하우징 + 니켈 기반 고온 합금 스프링, 강한 부식, 550℃ 고온 또는 -196℃ 저온 조건에 적합

주요 제조 공정 제어

모든 제품은 표준화된 CNC 생산 공정을 채택하고 핵심 절차에 대한 100% 추적성을 제공합니다.

▶  스프링 코일링: 독일 수입 CNC 스프링 기계를 사용하여 스프링 피치 및 직경 오차를 0.1mm 이내로 제어합니다.

▶  열처리: 진공 담금질 + 3가지 템퍼링 공정을 채택하여 스프링 내부 응력을 완전히 제거하고 피로 저항을 60% 향상시킵니다.

▶  용접: 아르곤 아크 용접을 사용하여 용접부에 100% 침투 테스트를 실시하여 기공, 균열 또는 기타 결함이 없는지 확인합니다.

▶ 표면 처리: 샌드블라스팅 녹 제거 + 에폭시 아연 함유 프라이머 + 탄화플루오르 탑코트의 세 가지 공정, 총 코팅 두께 ≥120μm

범용 지원과의 핵심 차이점

비교 차원	범용 가변 스프링 지지대	석유화학 가변 스프링 지지대
부식 방지 수명	일반 페인트, 1~2년	3겹 부식 방지, ≥10년
방폭 성능	방폭 설계 없음	ATEX 방폭 표준을 준수하며 스파크 위험이 없습니다.
검사 범위	샘플링 검사, 샘플링 비율 5%	100% 전체 검사, 각 장치에는 테스트 보고서가 제공됩니다.
피로생활	50,000-80,000주기	≥150,000사이클, 장기 작동 요구 사항 충족
재료 선택	단일 탄소강 소재	작업 조건에 정확하게 맞춰진 3단계 재료 시스템

일반적인 애플리케이션 시나리오

석유화학 가변 스프링 지지대는 석유화학 산업 체인 전체의 주요 설치에 널리 사용됩니다.

▶  상압 및 진공 증류 장치의 원유 및 제품유 전송 파이프라인

▶  반응유 및 가스, 유동 촉매 분해 장치의 촉매 순환 파이프라인

▶  에틸렌 분해 장치의 고온 분해 가스 및 저온 에틸렌 파이프라인

▶  수소정제 장치의 고압 수소 및 석유 제품 파이프라인

▶  LNG 터미널의 액화천연가스 및 BOG 가스 파이프라인

▶  제품유 탱크팜의 유입/출구 및 소방관

전체 프로세스 품질 관리

우리는 모든 석유화학 가변 스프링 지지대가 석유화학 산업의 최고 안전 표준을 충족하도록 설계부터 판매 후 서비스까지 폐쇄 루프 품질 시스템을 구축했습니다.

모든 제품은 배송 전에 포괄적인 사내 테스트를 거칩니다.

사내 테스트 커버

치수 및 육안 검사, PMI(Positive Material Identification), 경도 테스트, MT/PT 비파괴 테스트(해당되는 경우), 하중-변위 곡선을 사용한 스프링 하중 테스트 및 코팅 두께 측정. 공장 테스트 보고서(FTR) 및 재료 테스트 보고서(MTR)가 제공됩니다.

참고: 사내 테스트는 ILAC 인증을 받은 제3자 테스트가 아닙니다.

제3자 입회 테스트 또는 실험실 테스트는 선택 사항이며 별도로 견적된 서비스로 제공됩니다.

선택적인 제3자 검사 서비스(별도 견적)

1. 재료 테스트

화학 성분 분석, 인장 시험, 샤르피 저온 충격 시험, 경도 시험.

2. NDT 용접

자분탐상검사(MT), 액체침투탐상검사(PT), 초음파검사(UT), 방사선투과검사(RT).

3. 스프링 하중 성능 테스트

하중-변위 곡선을 포함합니다.

4. 용융아연도금/에폭시코팅 부식방지 검사

5. 입회 테스트, 공장 감시 및 선적 전 검사(PSI)

우리의 장점

LISEGA 국제 파이프 지원 시스템에 대한 벤치마킹

당사의 제품 로드 정확도, 테스트 표준 및 문서화 시스템은 LISEGA 국제 파이프 지원 시스템을 기준으로 벤치마킹되었습니다.

우리를 차별화하는 요소

제품 자체만 공급하는 표준 국내 제조업체와 달리 당사는 모든 스프링 유닛에 하중-변위 곡선을 제공합니다. 또한 제3자 SGS 테스트 및 입회 검사를 촉진하고 해외 프로젝트에 대한 PE/CPE 엔지니어의 문서 검토를 지원합니다.

독점 기술 서비스

▶  무료 작업 조건 평가 및 선택 계산: 파이프라인 매개변수 및 작업 조건을 기반으로 전문적인 스트레스 분석 및 지지대/행거 선택 솔루션 제공

▶  비표준 제품 맞춤화: 특수 하중, 변위 또는 설치 공간 요구 사항에 대한 일대일 설계 서비스

▶  현장 설치 안내: 인증된 엔지니어를 파견하여 현장 설치 및 시운전 안내

▶  정기점검 서비스 : 연간 협력고객을 대상으로 분기별 점검 및 유지보수 서비스 제공

▶  긴급 예비 부품 대응: 비상 예비 부품이 24시간 이내에 배송될 수 있도록 전용 예비 부품 창고를 구축합니다.

자주 묻는 질문(FAQ)

Q: 석유화학 가변 스프링 지지대를 특수 소재로 맞춤 제작할 수 있나요?

답: 그렇습니다. 표준 3단계 재료 시스템 외에도 강한 부식 및 초고온과 같은 극한 조건에 적응할 수 있도록 Hastelloy C276, Monel 400 및 Inconel 625와 같은 특수 합금으로 맞춤화할 수 있습니다. 특수 소재 제품의 배송 시간은 일반적으로 45~60일입니다. 자세한 내용은 영업팀에 문의하세요.

Q: 이 제품이 석유화학 플랜트의 3~5년 연속 논스톱 운영 요건을 충족할 수 있습니까?

답: 그렇습니다. 당사의 석유화학 가변 스프링 지지대는 150,000회 피로 사이클을 통과했으며, 실제 작업 조건에서 최대 12년 동안 고장 없이 지속적으로 작동했습니다. 모든 제품은 이중 풀림 방지 구조와 완전 밀봉 설계를 채택하여 작동 중 풀림과 부식을 효과적으로 방지하고 장기적인 작동 요구 사항을 완벽하게 충족합니다.

Q: 배송 시 각 제품에는 어떤 검사 문서가 포함되어 있나요?

A: 각 제품에는 원자재 테스트 인증서(MTC EN 10204 3.1), 스프링 하중 테스트 보고서, 치수 검사 보고서 및 제품 적합성 인증서를 포함한 완전한 품질 인증 문서가 함께 제공됩니다. SGS, BV, TUV 또는 기타 기관의 제3자 검사가 필요한 경우 사전에 준비하고 해당 보고서를 발행할 수 있습니다.
