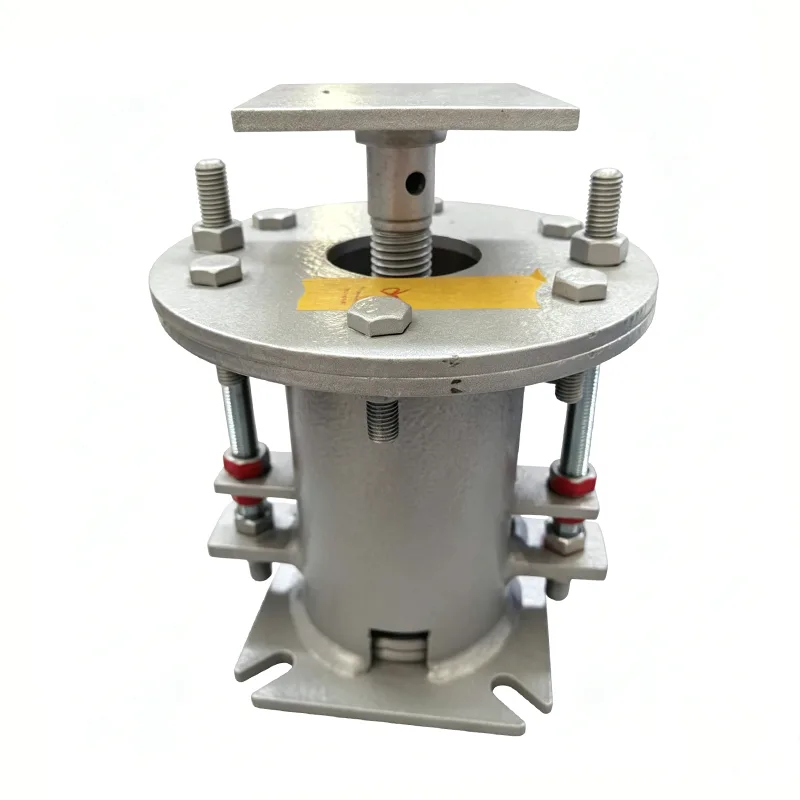

에너지 산업 가변 스프링 지지대

에너지 파이프라인 지원 시스템 분야에서 14년의 헌신적인 경험을 보유한 선도적인 제조업체인 Yangzhou Tianshun Pipeline은 300개 이상의 글로벌 중요 에너지 프로젝트를 수행했습니다. 에너지 산업 가변 스프링 지지대는 열 변위를 안정적으로 흡수하고 -196℃ ~ +600℃ 범위의 하중을 견뎌냅니다. 신뢰할 수 있는 공급업체로서 우리는 엄격한 전체 프로세스 품질 관리와 포괄적인 기술 서비스를 통해 신뢰성이 높은 장치를 제조합니다.

문의 보내기

제품 설명

에너지 산업의 파이프라인 시스템은 일반적으로 고온 및 고압, 가연성 및 폭발성 매체, 긴 연속 작동 기간을 특징으로 하는 복잡한 작업 조건에서 작동됩니다. 파이프라인 지지대의 고장은 파이프라인 파열, 매체 누출, 심지어는 심각한 안전 사고로 이어질 수 있습니다.

에너지 산업 가변 스프링 지지대는 에너지 산업을 위해 특별히 설계된 전용 탄성 파이프라인 지지 장치입니다. 극한의 작업 조건에서도 안정적인 성능을 유지하며 에너지 시설의 안전하고 안정적인 운영을 보장합니다.

에너지산업용 가변스프링 서포트(Variable Spring Support)는 온도변화에 따른 배관의 열변위를 스프링의 탄성변형을 통해 흡수하는 동시에 배관의 자중 및 부가하중을 지지하는 제품입니다.

에너지 산업에서 파이프라인 지원 시스템을 제공한 14년의 경험을 바탕으로 Yangzhou Tianshun Pipeline은 화력 발전소, 원자력 발전소, LNG 터미널 및 장거리 천연 가스 파이프라인과 같은 중요 인프라를 포함하여 전 세계 300개 이상의 에너지 프로젝트에 자사 제품을 성공적으로 적용했습니다.

Variable Spring Hanger

제품 기술 사양

가변 스프링 행거 사양표	예
행거 종류/구성	유형 A, B, C, D, E, F, G
스프링 크기 / 번호	0호~22호
여행 범위	30mm, 60mm, 90mm, 120mm 180mm
작동 부하	0.2kN - 400kN
설치된 부하(냉간 부하)	kN/kgf
작동 부하(핫 부하)	kN/kgf
이동 방향	상향 / 하향
변동성(%)	≤ 25%(표준)
표면 처리	용융 갈브/페인팅
하우징 재질	탄소강(Q235/Q355)

에너지 산업을 위한 핵심 설계 기능

▶ 고신뢰성 설계: 모든 주요 구성 요소는 안전 계수가 1.6배 이상인 이중 설계를 채택합니다.

▶ 넓은 온도 적응성: -196℃ ~ +600℃ 범위의 극한 온도 환경에서 정상적으로 작동합니다.

▶ 우수한 피로 저항: 스프링은 에너지 시설의 장기간 연속 작동 요구 사항을 충족하기 위해 150,000회의 피로 사이클을 통과했습니다.

▶ 높은 부하 정확도: 배송 전 3번의 부하 교정을 거쳐 ±5% 이내의 오차로 제어됩니다.

▶ 풀림 방지 및 내진 구조: 이중 풀림 방지 설계로 진도 8의 지진 및 장비 진동을 견딜 수 있습니다.

▶ 온라인 조정 기능: 종료 없이 미세 부하 조정을 위한 전용 조정 메커니즘을 갖추고 있습니다.

범용 가변 스프링 지지대와의 성능 비교

비교항목	범용 가변 스프링 지지대	에너지 산업 가변 스프링 지지대
설계 안전계수	1.2-1.4배	≥1.6배
작동 온도 범위	-40℃ ~ +450℃	-196℃ ~ +600℃
피로생활	50,000-100,000주기	≥150,000주기
풀림 방지 디자인	단일 너트 풀림 방지	이중 풀림 방지 + 잠금 와셔
검사기준	샘플링 검사	100% 전체 검사 + 제3자 검사 옵션
적용 가능한 근무 조건	일반 산업 환경	에너지 산업의 극한 조건
