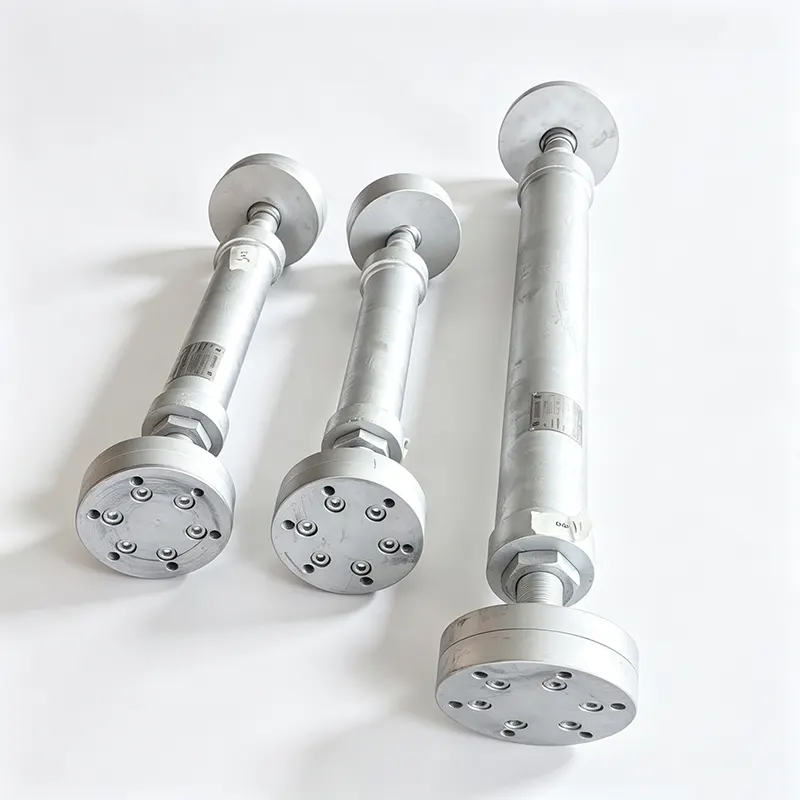

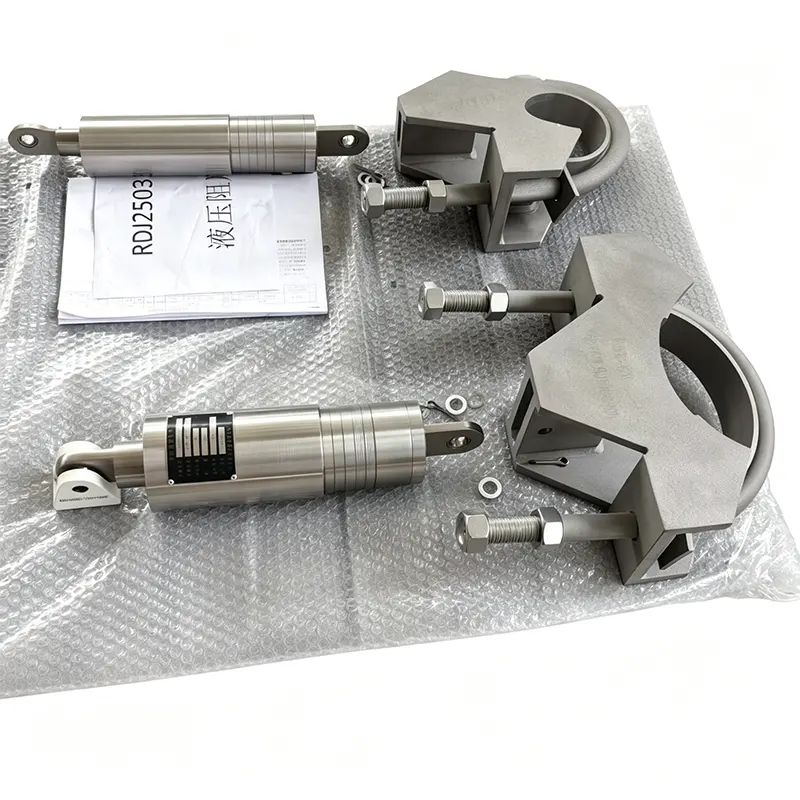

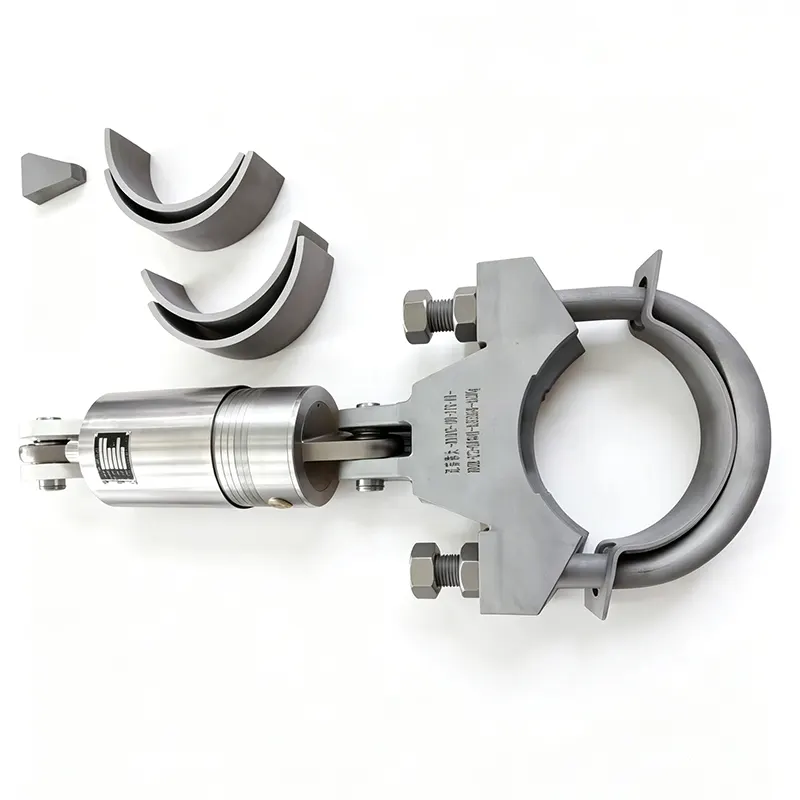

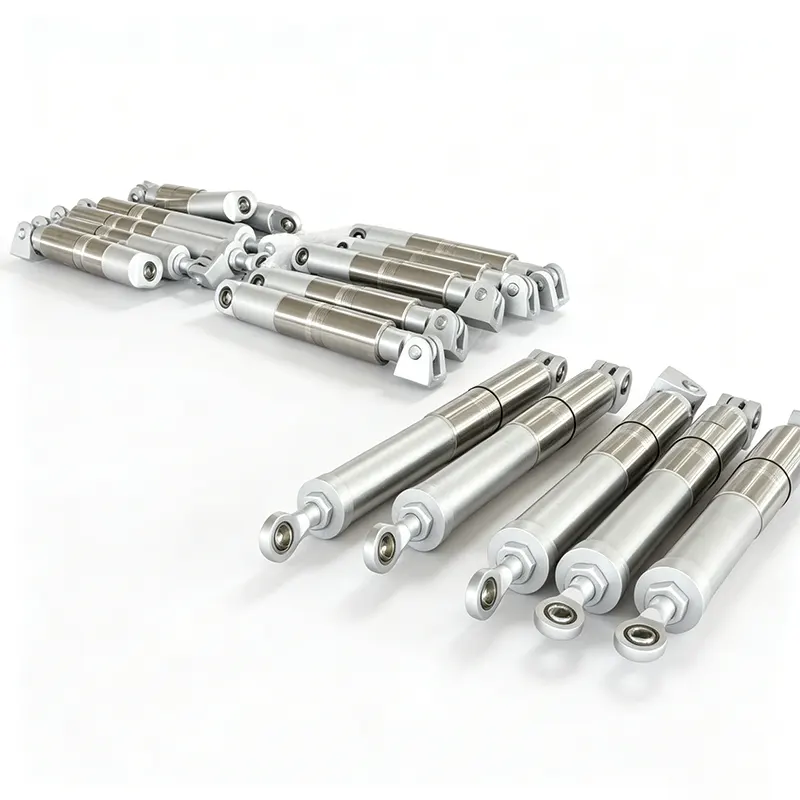

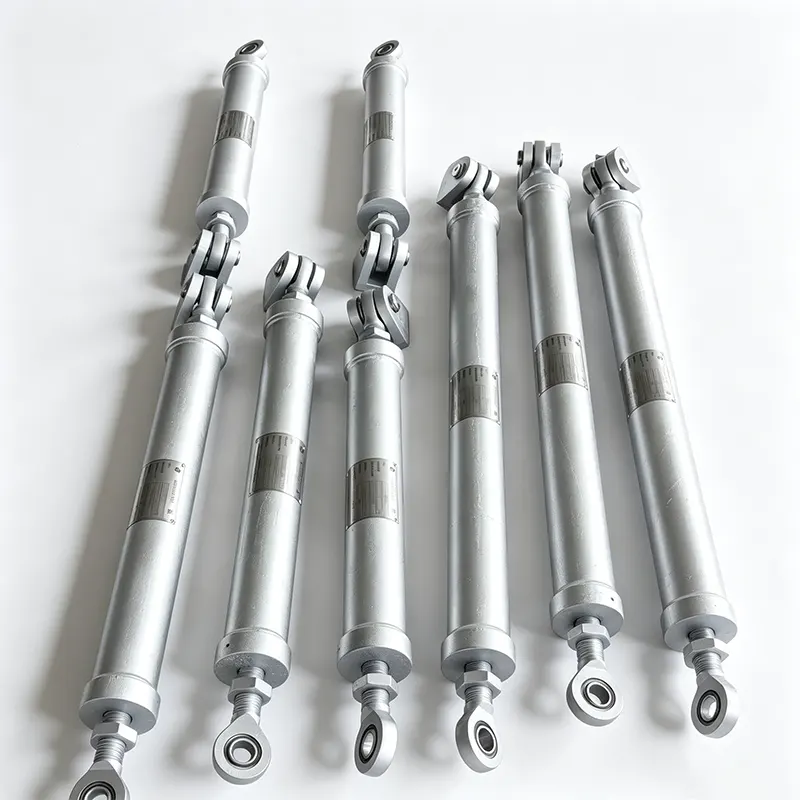

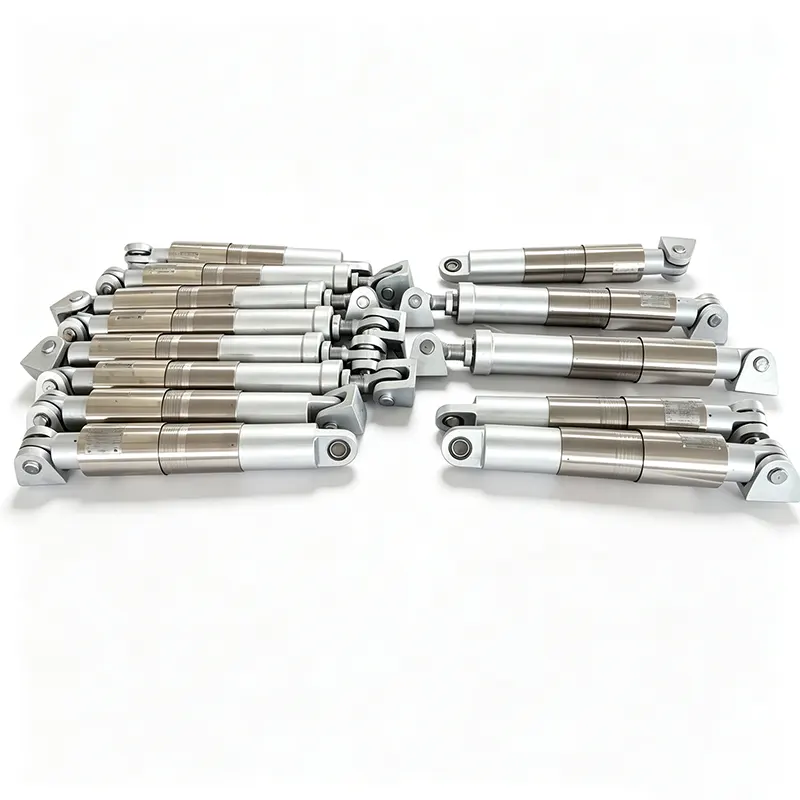

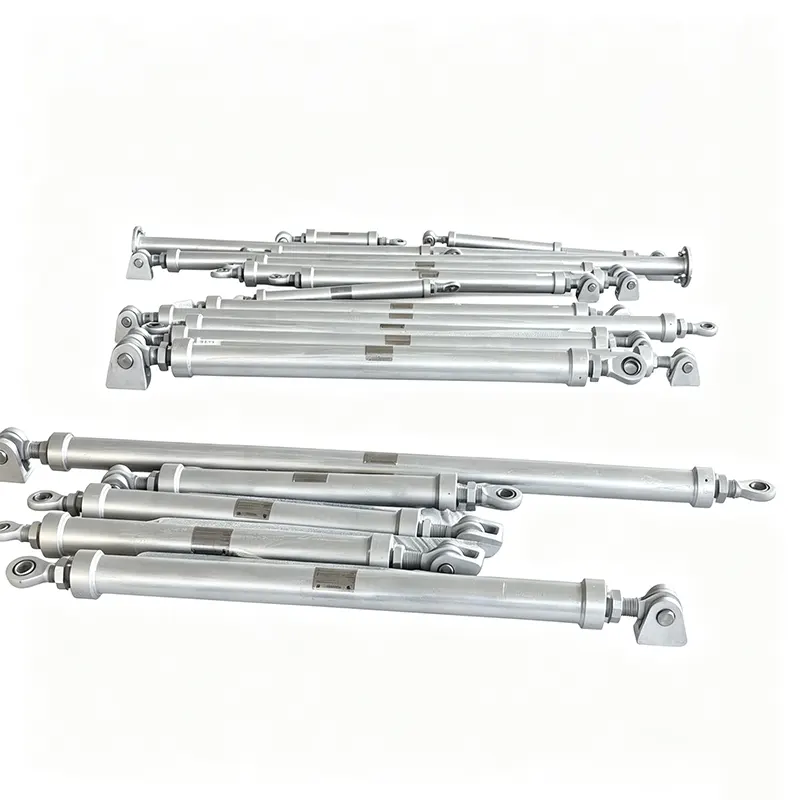

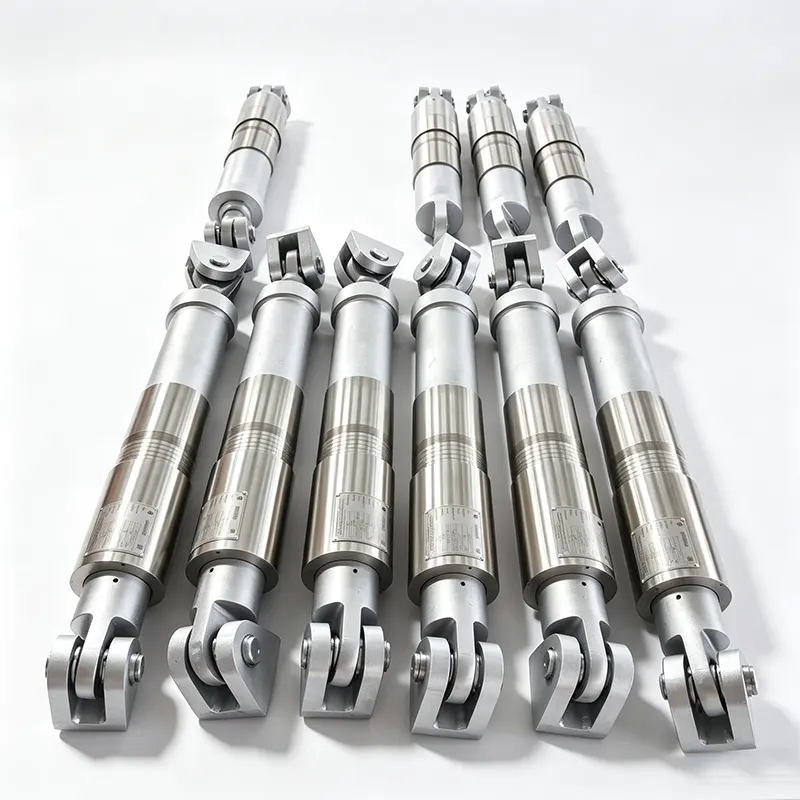

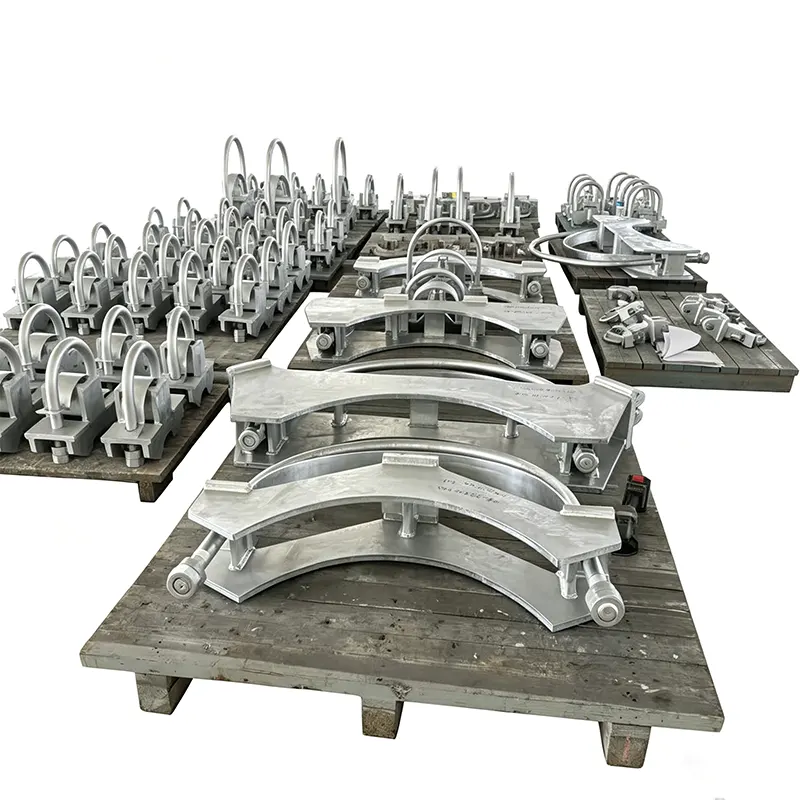

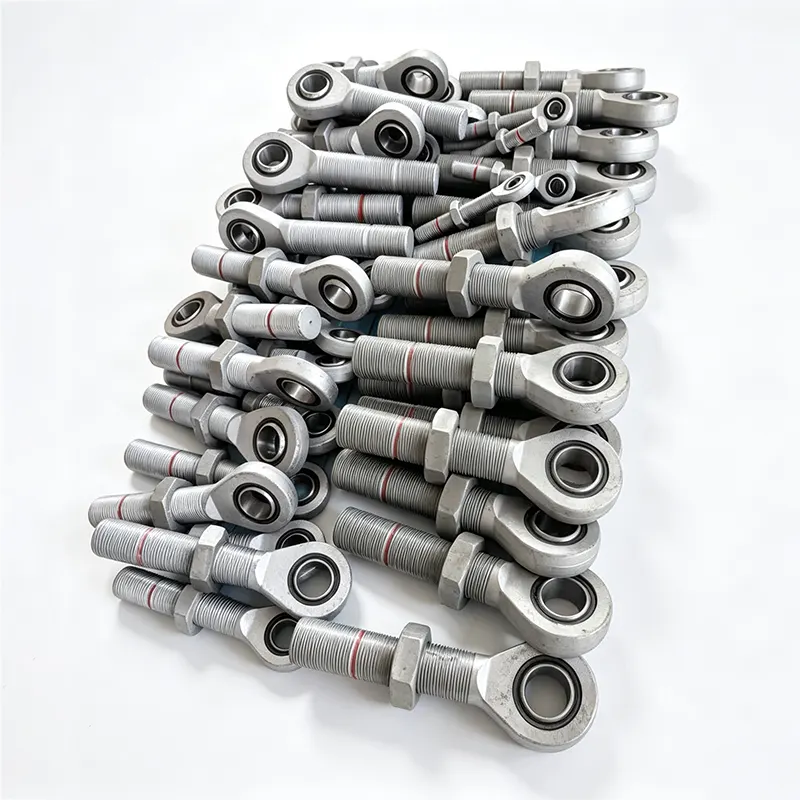

파이프 구속용 유압 완충기

Yangzhou Tianshun은 2012년부터 발전, 석유화학 및 원자력 시설에 유압식 스너버를 공급해 왔습니다. 당사의 YZN 시리즈 스너버는 35,000m² 규모의 공장, 100명 이상의 숙련된 직원, ISO 9001:2015 인증을 받은 품질 시스템을 바탕으로 45개국 이상에서 운영되고 있습니다.

유압 완충기가 배관을 보호하는 방법

유압식 스너버는 속도에 민감한 구속 장치입니다. 정상적인 작동 조건에서는 열팽창과 수축으로 인해 파이프가 천천히 움직입니다. 파이프 구속용 유압식 완충기는 거의 저항 없이 이러한 움직임을 따르며 자유 슬라이딩 지지대처럼 작동합니다. 수격 현상, 안전 밸브 배출, 지진 활동 또는 펌프 트립 등으로 인해 파이프가 갑작스러운 가속을 겪을 때 내부 밸브는 몇 분의 1초 내에 닫힙니다. 그 순간, 스너버는 거의 견고한 버팀목이 되어 동적 하중을 건물 구조나 앵커 지점으로 전달하고 충격 손상, 과도한 응력 또는 피로 파괴를 유발할 수 있는 파이프 변위를 방지합니다.

중요한 차이점은 속도 임계값입니다. 느린 움직임은 무제한으로 통과합니다. 빠른 움직임은 차단됩니다. 이를 통해 배관 시스템은 필요한 경우에만 즉각적인 제한을 받는 동시에 지속적인 열 주기에 대한 유연성을 유지할 수 있습니다.

YZN 시리즈 설계 및 기능

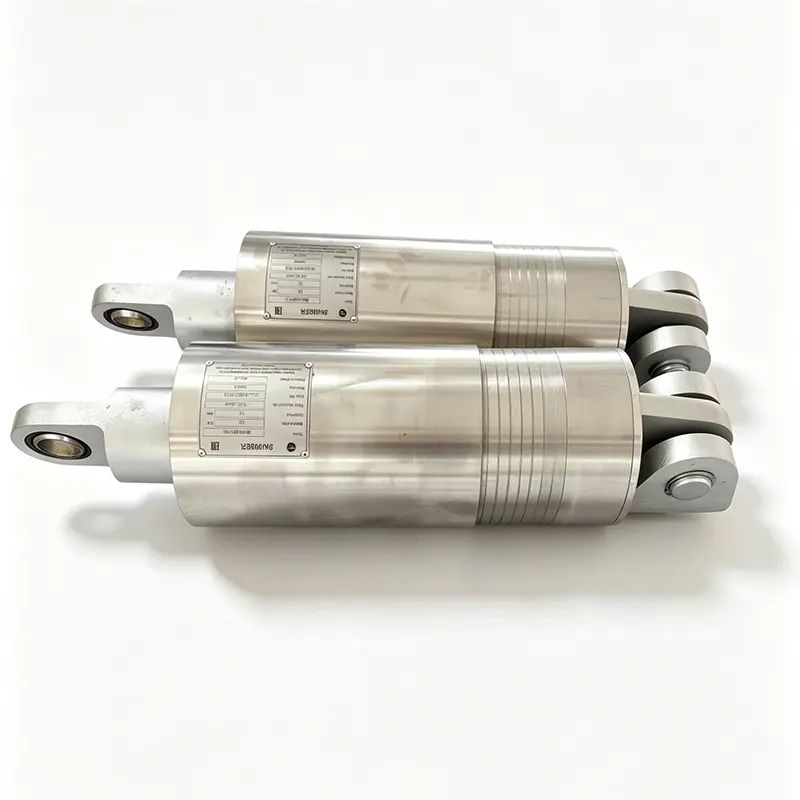

보이는 위치 표시기

스너버 본체의 명확한 기계적 표시기는 양방향에서 사용 가능한 스트로크 범위를 보여줍니다. 유지 관리 팀은 장치를 분리하지 않고도 장치가 설계 이동 범위 내에서 작동하는지 또는 조정이 필요한지 한 눈에 확인할 수 있습니다.

컴팩트하고 대칭적인 구조

대칭 레이아웃은 설치 방향을 단순화하고 잘못된 장착 가능성을 줄입니다. 컴팩트한 엔벨로프는 더 큰 스프링이나 견고한 스트럿을 배치할 수 없는 좁은 파이프 랙과 혼잡한 지역에 적합합니다.

낮은 마찰과 짧은 잠금 시간

정밀 가공 및 씰 선택을 통해 내부 마찰을 최소화합니다. 빠른 동작 시작부터 완전 잠금까지의 간격인 동적 응답 시간이 매우 짧게 유지됩니다. 이를 통해 스너버가 맞물리기 전에 파이프에 무시할 만한 변위가 발생하게 됩니다. 이는 터빈 연결부 및 압력 용기 노즐과 같은 민감한 장비를 보호하는 데 중요합니다.

높은 잠금력 성능

잠긴 경우 파이프 구속용 유압 완충 장치는 항복 없이 상당한 인장 및 압축 하중을 견딜 수 있습니다. 동적 응답 중에 생성된 감쇠력은 속도 입력에 비례하며 파이프 응력 분석 요구 사항에 맞게 필요한 설계 하중까지 지정할 수 있습니다.

씰 및 미디어 호환성

씰은 유압유 및 공장 외부 환경과의 장기적인 호환성을 위해 선택됩니다. 일반적으로 안정성이 높은 실리콘 오일인 유체 매체는 작동 온도 범위 전반에 걸쳐 일관된 점도를 유지합니다. 씰 소재는 노후화와 누출을 방지하여 유지보수가 필요 없는 긴 서비스 수명을 제공합니다.

기술 범위

모든 값은 특정 배관 하중 사례 및 프로젝트 요구 사항에 맞게 조정됩니다. 비표준 스트로크, 정격 하중 및 연결 유형은 고객 도면에 따라 제작됩니다.

품질 관리 및 테스트

모든 YZN 유압 완충기는 배송 전에 기능 승인 테스트를 거칩니다. 전용 테스트 벤치는 느린 사이클링을 적용하여 자유로운 움직임을 확인한 다음 빠른 변위를 시뮬레이션하여 잠금을 확인하고 결과적인 하중 용량을 측정합니다. 압력 경계가 테스트되고 스트로크 표시기 작동이 검증됩니다. 테스트 기록은 보관되며 배송 시 제공될 수 있습니다.

압력이 포함된 부품과 작동유에 대한 재료 추적성이 유지됩니다. 원자력 응용 분야에서는 ASME 보일러 및 압력 용기 코드 섹션 III의 해당 섹션과 추가 고객별 요구 사항 준수를 포함하여 필요한 품질 보증 프로그램이 적용됩니다. 당사의 ISO 9001 인증 시스템은 원자재 입고부터 최종 검사까지 모든 절차를 관리합니다.

우리 주문의 70% 이상이 여러 프로젝트에 걸쳐 스너버의 일관된 성능을 신뢰하는 장기 반복 고객으로부터 나옵니다.

파이프 구속을 위해 유압식 완충기가 사용되는 경우

YZN 시리즈는 열적 유연성과 즉각적인 동적 억제의 조합이 타협 불가능한 중요한 배관 시스템에 설치됩니다.

원자력 발전소

주증기, 급수, 안전 관련 배관. 스너버는 지진 발생 및 파이프 파손 동적 효과로부터 보호하는 동시에 정상 작동 중에 큰 열 이동을 허용합니다. 전체 재료 및 테스트 문서 패키지가 표준입니다.

화력 발전소

보일러 급수 라인, 증기 추출 배관 및 터빈 바이패스 시스템. 스너버는 밸브 작동으로 인한 일시적인 부하를 줄이고 파이프 휘핑을 방지합니다.

석유화학 및 정유공장

FCCU, 개질기 및 압축기 스테이션의 공정 배관. 스너버는 열 사이클을 수용하면서 2상 흐름으로 인한 진동과 간헐적인 폭발 부하를 처리합니다.

철강 공장 및 산업용 가스 시스템

열풍 스토브와 산소 랜스 배관은 급격한 열 과도 현상과 진동을 경험합니다. 유압 완충기는 열 성장을 제한하지 않고 파이프 정렬을 유지합니다.

펌프 및 압축기 스테이션

맥동이나 수격 현상이 발생하는 배출 라인. 스너버는 속도에 민감한 구속 장치 역할을 하여 플랜지와 지지대의 변형을 방지합니다.

자주 묻는 질문

유압 완충기는 견고한 스트럿이나 스프링 지지대와 어떻게 다릅니까?

견고한 스트럿은 파이프를 제자리에 고정하고 모든 열 이동을 방지하여 파이프 및 연결된 장비에 과도한 응력을 초래할 수 있습니다. 스프링 지지대는 중력 하중을 전달하지만 동적 힘을 억제하지는 않습니다. 유압식 스너버는 두 가지 요구 사항을 모두 충족합니다. 느린 열팽창 및 수축을 자유롭게 허용한 다음 파이프 속도가 미리 설정된 임계값을 초과하면 밀리초 내에 잠깁니다. 이는 열 유연성을 손상시키지 않고 필요할 때 정확하게 동적 구속을 제공합니다.

잠금 속도 설정은 어떻게 결정되며 조정할 수 있나요?

잠금 속도 임계값은 파이프의 최대 예상 열팽창률과 수격 현상이나 지진 충격과 같은 동적 이벤트로 인해 발생하는 최소 속도에 따라 설정됩니다. 우리 엔지니어들은 프로젝트 파이프 응력 분석을 검토하여 정상 작동 중에는 스너버를 자유롭게 유지하지만 과도 상태에서는 완전한 구속을 제공하는 값을 설정합니다. 임계값은 공장에서 설정되며 테스트 벤치에서 기능적으로 검증됩니다. 작동 조건이 변경되면 당사 시설에서 설정을 재보정할 수 있습니다.

유압 완충기에는 사용 수명 동안 어떤 종류의 유지 관리가 필요합니까?

장치가 느린 변위에서도 저항 없이 움직이고 빠른 움직임에서도 올바르게 고정되는지 확인하기 위해 정기적인 기능 테스트를 권장합니다. 발전 및 공정 플랜트에서 이 점검은 일반적으로 3~5년마다 수행되거나 플랜트 유지 관리 프로그램에 따라 수행됩니다. 씰 영역과 스트로크 표시기를 육안으로 검사하는 것은 간단합니다. 장치를 재조정해야 하는 경우 유체 교체, 씰 교체, 재인증을 포함한 공장 서비스를 제공합니다.

YZN 스너버는 실외 설치 또는 부식성 플랜트 환경을 견딜 수 있습니까?

예. 표준 실린더는 대부분의 실외 산업 환경에 적합한 부식 방지 코팅을 받았습니다. 해안, 해양 또는 화학적으로 공격적인 대기의 경우 당사는 실린더를 스테인리스강으로 공급하고 해당 조건에 맞게 특별히 피스톤 로드 코팅 및 씰 재료를 선택할 수 있습니다. 현장 환경과 온도 범위에 따라 재료 선택에 대해 조언해 드리겠습니다.

원자력 또는 안전이 중요한 응용 분야에는 어떤 문서가 제공됩니까?

우리는 압력 유지 부품, 인증된 밀 테스트 보고서, 유압유 인증, 기능 테스트 기록 및 해당 코드 준수 선언에 대한 완전한 재료 추적성을 제공합니다. 프로젝트에서 요구하는 경우 문서는 ASME 섹션 III 또는 기타 원자력 표준을 충족합니다. 우리의 품질 시스템은 정기적으로 감사를 받고 있으며 추가적인 고객 감사 및 문서 요구 사항을 수용할 수 있습니다.

엔지니어링 지원 및 서비스

파이프 구속 응용 분야에 적합한 스너버를 선택하려면 부하 데이터, 예상되는 열 이동 및 잠금 속도 임계값이 필요합니다. 우리 엔지니어들은 귀하의 파이프 응력 보고서를 검토하여 적절한 크기와 설정을 확인합니다. 전담 계정 관리자는 문의사항에 대해 24시간 이내에 응답하고 지체 없이 기술 권장 사항을 제공합니다.

비표준 스트로크, 부식성 대기를 위한 특수 재료 또는 핵 등급 문서와 같은 맞춤형 구성은 예외가 아닌 일상적인 주문으로 처리됩니다. 배송 후에는 서비스 수명 전반에 걸쳐 지속적인 신뢰성을 보장하기 위해 정기적인 기능 테스트에 대한 권장 사항을 포함하여 설치 지침과 유지 관리 조언을 제공합니다.

Yangzhou Tianshun Pipeline Technology Co., Ltd.

35,000m² 규모의 시설, 중국 장쑤성 — 45개국 이상으로 수출.

파이프에 필요할 때만 잠기고 나머지 시간에는 방해가 되지 않는 유압 완충기입니다.
