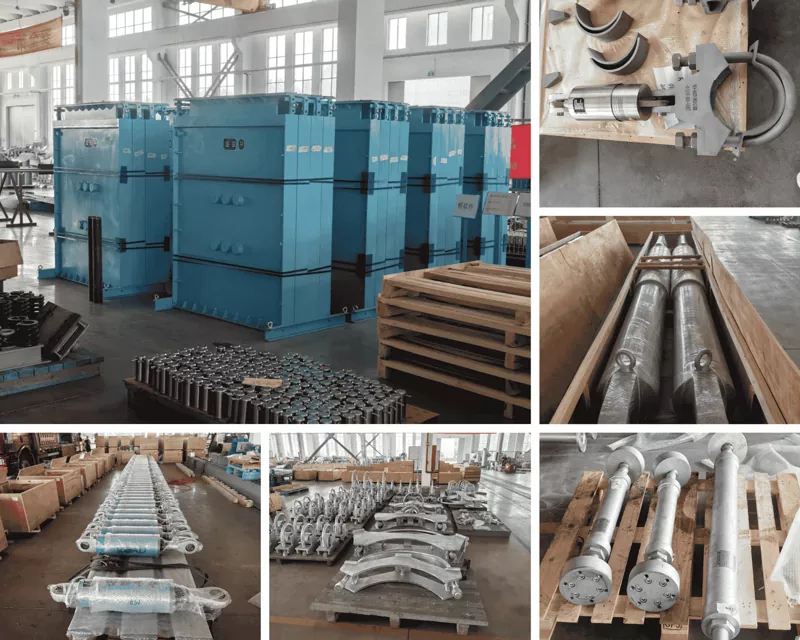

Yangzhou Tianshun은 발전, 석유화학, HVAC, 조선 및 원자력 응용 분야용 스웨이 스트럿을 설계 및 제조합니다. 2012년부터 중국 장쑤성에 있는 35,000m² 규모의 공장과 100명 이상의 자격을 갖춘 직원이 있는 당사 공장에서는 45개국 이상의 프로젝트에 파이프 고정 장치를 공급해 왔습니다. 모든 스웨이 스트럿은 ISO 9001:2015 인증 품질 시스템에 따라 제작되며 필요한 테스트 및 재료 문서와 함께 배송됩니다.

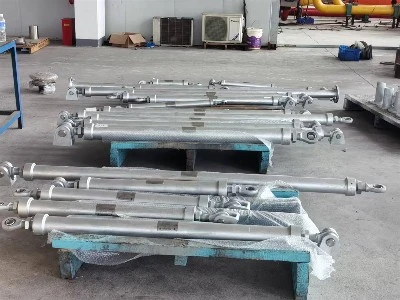

스웨이 스트럿은 축 방향의 열팽창을 억제하지 않고 파이프의 측면 이동을 제한합니다. 정상 작동 시 파이프 런을 따라 느린 열 변위를 허용합니다. 바람, 지진 가속도, 수격 현상, 회전 장비 진동 또는 해상 플랫폼의 파도 운동 등으로 인해 측면 힘이 나타날 때 스트럿은 견고한 부재 역할을 하여 파이프를 제자리에 고정하고 하중을 건물 구조나 강철 랙에 전달합니다. 이는 파이프 용접, 플랜지 및 연결된 장비를 피로 손상 및 충격으로부터 보호합니다.
버팀목은 어떤 각도로든 설정할 수 있으므로 수직, 수평 및 경사 설치에 걸쳐 작동합니다. 길이 조정이 가능하므로 현장 팀은 파이프 부착물과 구조적 앵커 지점 사이의 실제 간격에 맞춰 길이를 조정할 수 있으며 도면에서 항상 예측할 수 없는 공차를 흡수할 수 있습니다.
스트럿 튜브, 엔드 피팅 및 하드웨어는 지정된 하중 및 온도에 맞게 선택된 탄소강 또는 저합금강으로 제작됩니다. 각 배치에는 기계적 특성과 화학적 구성을 확인하는 표준 재료 인증서가 함께 제공됩니다. 부식성 또는 해양 환경의 경우 스테인리스강 등급을 사용할 수 있습니다.
신축형 또는 나사식 조정 메커니즘을 사용하면 스트럿을 현장에서 정확히 설치된 길이로 설정할 수 있습니다. 일반적인 조정 이동 옵션은 ±25mm, ±50mm, ±100mm입니다. 이러한 조정 가능성은 절단이나 용접 없이 스트럿을 설치할 수 있음을 의미하며 파이프 슈와 구조물 사이의 사소한 정렬 불량을 보상합니다.
다양한 파이프 부착 및 구조적 인터페이스 배열에 맞게 스트럿에 볼 조인트, 클레비스 끝 또는 나사형 로드 연결이 제공될 수 있습니다. 볼 조인트는 각도 회전을 허용하고 굽힘 모멘트가 스트럿 튜브에 유입되는 것을 방지합니다. 클레비스 엔드는 간단한 설치를 위한 간단한 고정 연결을 제공합니다. 프로젝트 표준 세부사항에 맞는 최종 유형을 제공합니다.
표준 표면 처리는 용융 아연 도금으로 튜브 내부와 외부를 균일하게 덮습니다. 보호 강화를 위해 당사는 고강도 에폭시 코팅, FBE(융착식 에폭시) 및 3PE(3층 폴리에틸렌) 시스템을 제공합니다. 코팅 선택은 현장 대기 조건과 작동 온도에 따라 결정됩니다.
스웨이 스트럿은 공정 및 전력 배관용 ASME B31.1 및 B31.3, 파이프 지지용 MSS SP-58 및 GB/T 표준에 따라 설계 및 제조되었습니다. 프로젝트 사양에 대체 코드가 필요한 경우 기술 호환성을 검토하여 해당 표준에 맞춰 공급합니다.
| 매개변수 | 일반적인 범위 및 옵션 |
|---|---|
| 적용 파이프 사이즈 | DN50 – DN1200 |
| 부하 용량 | 0.5kN ~ 480kN |
| 조정 여행 | ±25mm, ±50mm, ±100mm |
| 작동 온도 | -40°C ~ +550°C |
| 설치 방향 | 수직, 수평, 경사 |
| 본체 재질 | 탄소강, 저합금강, 스테인리스강 |
| 끝 연결 | 볼 조인트, 클레비스, 나사봉 |
| 표면 보호 | 용융 아연 도금, 에폭시, FBE, 3PE |
| 적용 가능한 표준 | ASME B31.1/B31.3, MSS SP-58, GB/T |
480kN 이상의 정격 하중과 비표준 이동은 맞춤 주문으로 처리됩니다. 우리 엔지니어링 팀은 주어진 로드 케이스에 대한 설계를 검증하고 제조 전에 승인 도면을 제공합니다.
특정 설치 및 성능 요구 사항을 충족하기 위해 다음 액세서리가 포함될 수 있습니다.
가끔 충격 하중에 대해 속도 감지 잠금 기능을 추가하는 동적 구속 장치
소구경 배관의 고주파 진동을 완화하기 위해 스트럿과 결합된 스프링 진동 차단 장치
길이 조정이 필요하지 않고 간단한 타이 로드가 선호되는 응용 분야를 위한 견고한 연결 로드
매설 또는 해저 서비스를 위한 FBE 및 3PE와 같은 업그레이드된 부식 방지 코팅
이러한 액세서리는 공장에서 통합되어 있으며 전체 조립품은 배송 전에 단일 장치로 테스트됩니다.
각 스웨이 스트럿의 치수를 점검하고 해당하는 경우 하중 테스트를 거쳐 지정된 용량을 확인합니다. 동적 또는 지진 응용 분야의 경우 테스트 인증서와 열수에 대한 재료 추적성을 제공합니다. 용접부는 육안 검사 및 필요한 경우 침투 탐상 검사를 통해 자격을 갖춘 직원이 검사합니다.
당사의 ISO 9001 인증 절차는 철강 및 코팅 재료 검사부터 최종 조립 및 포장까지 전체 프로세스를 제어합니다. 우리 주문의 70% 이상이 프로젝트 이후 파이프 구속 프로젝트의 성과를 신뢰하는 반복 고객으로부터 나옵니다.
화력 발전소와 원자력 발전소의 주 증기 및 급수 라인은 축 방향 열 성장을 제한하지 않고 증기 해머 및 지진 발생 시 측면 움직임을 억제하기 위해 흔들림 버팀대에 의존합니다.
공정 장치의 파이프 랙에는 바람, 폭발 및 2상 흐름 진동으로 인한 흔들림을 제한하는 흔들림 스트럿이 장착되어 있습니다. 길이 조절이 가능하므로 혼잡한 기존 랙에 장착하는 데 실용적입니다.
냉각수 라이저, 응축기 급수관 및 고층 건물의 배관 스택은 흔들림 버팀대를 사용하여 열 순환 및 건물 흔들림으로 인한 측면 움직임을 제어합니다. 아연 도금 마감은 노출된 실내 및 실외 위치에 적합합니다.
선박 및 해양 플랫폼의 배관은 파도와 기계의 지속적인 움직임에 직면해 있습니다. 스테인레스 스틸 본체와 부식 방지 코팅이 적용된 스웨이 스트럿은 정렬을 유지하고 이러한 공격적인 환경에서 파이프 조인트를 피로로부터 보호합니다.
안전 관련 배관 시스템은 전체 재료 및 테스트 문서 패키지와 함께 프로젝트별 원자력 코드 케이스에 맞게 설계된 흔들림 스트럿을 사용합니다.
견고한 스트럿은 파이프에 과도한 압력을 가할 수 있는 열팽창을 포함한 모든 움직임을 잠급니다. 유압식 스너버는 느린 열 이동을 허용하고 빠른 동적 모션에서만 잠깁니다. 스웨이 스트럿은 축 방향 열 변위를 허용하면서 한 평면에서 견고한 측면 구속을 제공하므로 열 성장 방향이 알려져 있고 측면 하중이 예측 가능한 응용 분야에 적합합니다.
용융 아연 도금 마감 처리된 표준 탄소강 스트럿은 최대 약 350°C까지 작동할 수 있습니다. 최대 550°C의 더 높은 온도에서는 합금강과 고온 코팅을 사용하거나 본체를 코팅하지 않은 상태로 둡니다. 끝 연결 구성 요소도 상승된 온도에 맞게 선택됩니다. 올바른 재료를 선택할 수 있도록 문의하는 동안 실제 파이프 표면 온도를 공유하는 것이 좋습니다.
예. 지지대는 수직, 수평 또는 비스듬히 장착할 수 있습니다. 볼 조인트 끝 연결부는 각도 정렬 불량을 수용하며 조정 가능한 길이는 모든 방향에서 현장 공차를 차지합니다. 유일한 요구 사항은 양쪽 끝의 구조가 지정된 하중을 지탱할 수 있어야 한다는 것입니다.
우리는 480kN 이상의 하중, 비표준 조정 이동 및 특수 엔드 피팅을 갖춘 스웨이 스트럿을 정기적으로 공급합니다. 맞춤 주문은 제조가 시작되기 전에 제공된 승인 도면 및 설계 계산을 통해 처리됩니다.
각 주문에는 재료 테스트 인증서, 치수 보고서, 표면 처리 적합성 및 필요한 경우 기능 테스트 기록이 포함됩니다. 원자력 또는 안전이 중요한 응용 분야의 경우 구매 주문서에 명시된 대로 완전한 추적성 및 규정 준수 문서를 제공합니다.
공통 사양의 표준 스웨이 스트럿은 4~5주 내에 제조될 수 있습니다. 더 큰 하중, 합금강 및 특수 코팅으로 인해 일정이 연장될 수 있습니다. 견적시 정확한 납기일을 확정하고, 투명한 생산계획을 유지합니다.
스웨이 스트럿 요구 사항에 대해 문의하시면 제품 엔지니어링 지식을 갖춘 전담 계정 관리자가 24시간 이내에 답변해 드립니다. 우리 팀은 귀하의 부하 데이터, 작동 온도, 파이프 크기 및 연결구 기본 설정을 검토하여 설계와 현장 모두에 적합한 구성을 제안합니다. 맞춤형 길이, 특수 코팅 및 문서 패키지는 예외가 아닌 일상적인 공급의 일부입니다.
배송 후에도 설치 조언 및 설치 후 지원을 받으실 수 있습니다. 70% 이상의 반복 거래에 반영된 고객의 장기적인 신뢰는 당사의 스웨이 스트럿이 수년간의 서비스를 통해 기대한 대로 성능을 발휘한다는 것을 확인시켜 줍니다.
