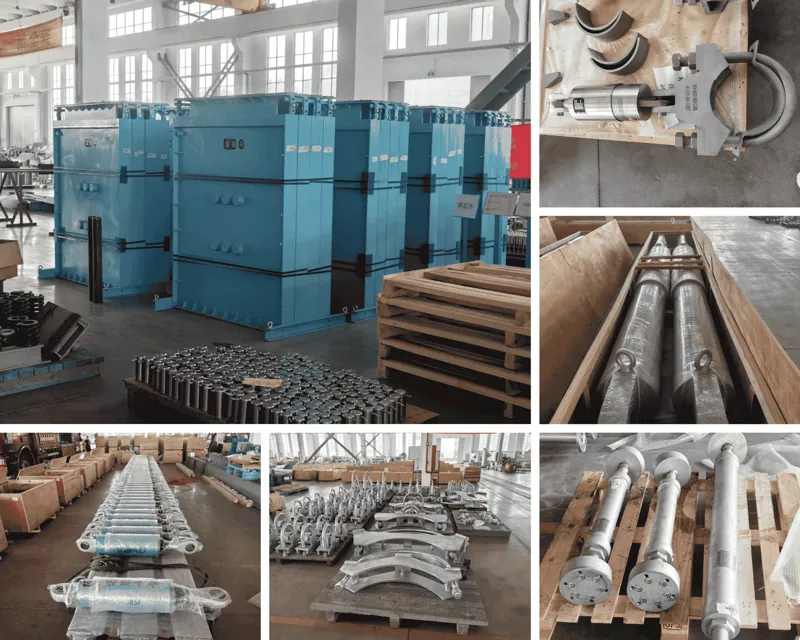

Yangzhou Tianshun은 토목 공학, 교량, 전력 및 산업 부문에 점성 유체 댐퍼를 공급합니다. 당사의 제조는 중국 장쑤성에 있는 35,000m² 규모의 공장에 기반을 두고 있으며, 100명 이상의 숙련된 인력을 보유하고 있습니다. 당사의 파이프라인 지원 사업은 2012년에 설립되었지만 당사의 댐핑 제품 담당 팀은 유체 댐핑 기술 분야에서 20년 이상의 전문 경험을 보유하고 있습니다. 그 결과가 바로 당사가 완전한 자체 지적재산권으로 개발한 제품인 3세대 점성 유체 댐퍼입니다. 우리는 ISO 9001:2015 인증 품질 시스템에 따라 45개국 이상의 프로젝트에 배송합니다.

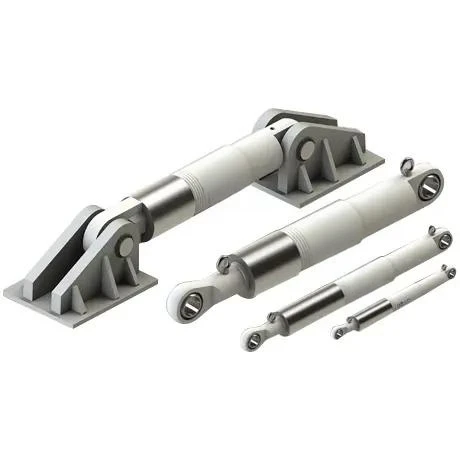

점성 유체 댐퍼는 기계적 운동을 열로 변환하여 진동을 줄이고 지진, 강풍 또는 기계에 의해 구조물에 전달되는 에너지를 분산시키는 유압 장치입니다. 주요 구성 요소는 특별히 선택된 실리콘 오일로 채워진 실린더, 정밀한 댐핑 오리피스가 있는 피스톤, 피스톤 로드, 부싱, 씰 및 엔드 커넥터입니다.
정상적인 조건에서 댐퍼는 구조물의 열팽창이나 사용 변위에 따라 천천히 움직이므로 저항이 거의 없습니다. 동적 이벤트로 인해 구조가 빠르게 움직이게 되면 피스톤이 유체를 댐핑 구조를 통해 고속으로 밀어냅니다. 피스톤 전체의 압력 차이는 속도에 비례하는 저항력을 생성하고, 에너지는 유체 내에서 열로 소산됩니다. 외력이 가라앉으면 댐퍼는 중립 상태로 돌아가 다음 사이클을 준비합니다.
당사의 3세대 점성 유체 댐퍼는 저점도 실리콘 오일을 사용하는 제트 오리피스 댐핑 원리를 기반으로 제작되었습니다. 이전 세대의 댐퍼는 온도와 노화에 따라 특성이 변할 수 있는 고점도 매체에 의존하여 시간이 지남에 따라 성능이 일관되지 않는 경우가 많았습니다. 3세대 디자인은 정밀하게 가공된 작은 구멍을 통해 유체를 고속으로 통과시켜 안정적이고 예측 가능한 감쇠력을 생성함으로써 이 문제를 극복했습니다.
장점은 측정 가능합니다. 저점도 실리콘 오일은 사용 중에 안정적인 점도를 유지하므로 감쇠 특성은 넓은 온도 범위에서 매우 반복 가능합니다. 내부 댐핑 구조를 설계하여 이전 세대 제품에 비해 피로 수명과 신뢰성이 대폭 향상되었습니다. 달라붙거나 마모될 수 있는 기계적 밸브가 없으며 감쇠는 순수하게 유체 역학을 통해 달성됩니다. 이 기술은 당사가 생산하는 점성댐퍼 중 최고의 성능을 발휘하며, 설계에 대한 완전한 지적재산권을 보유하고 있습니다.
실린더는 고강도 강철로 제작되었으며 보어 진원도 및 표면 마감에 대한 엄격한 공차로 가공되었습니다. 피스톤 로드는 경질 크롬 도금 처리되거나 긁힘 및 부식을 방지하기 위해 동등한 표면 경화 공정으로 처리됩니다. 피스톤 자체에는 특정 프로젝트에 필요한 감쇠 계수 및 속도 지수에 따라 크기가 조정된 제트 오리피스 배열이 포함되어 있습니다.
씰은 실리콘 오일과의 호환성과 반복적인 사이클링 시 마모에 대한 저항성을 고려하여 선택됩니다. 씰 배열은 먼지가 많거나 해양 환경에서도 유체를 내부에 유지하고 오염 물질을 외부에 유지하도록 설계되었습니다. 장기적인 씰 무결성은 당사가 이러한 댐퍼의 설계 수명을 연장할 수 있는 이유 중 하나입니다.
댐핑 매체는 고순도, 저점도 실리콘 오일입니다. 수십 년 동안 예상되는 서비스 기간 동안 성능이 저하되거나, 고무화되거나, 눈에 띄게 변화하지 않습니다. 낮은 온도 감도 덕분에 댐퍼는 추운 기후의 교량이나 더운 산업 플랜트에 설치되어도 일관된 성능을 제공합니다.
핀 헤드, U자형 갈고리 및 구면 베어링을 사용하여 구조 및 지지 요소와 인터페이스할 수 있습니다. 이러한 연결은 댐퍼 본체에 원치 않는 굽힘 모멘트를 도입하지 않고 전체 정격 감쇠력을 전달하도록 설계되었습니다.
| 매개변수 | 일반적인 범위 및 옵션 |
|---|---|
| 감쇠력 | 구조에 따라 최대 3,000kN 이상 |
| 뇌졸중 | ±50mm ~ ±600mm(요청 시 더 긴 스트로크 제공) |
| 속도 지수(α) | 0.2~1.0(지정 가능) |
| 작동 온도 | -30°C ~ +80°C(확장된 범위 사용 가능) |
| 실린더 재질 | 보호 코팅이 된 탄소강 또는 스테인리스강 |
| 피스톤 로드 표면 | 경질 크롬 도금 또는 동급 |
| 댐핑 매체 | 저점도 실리콘 오일 |
| 끝 연결 | 클레비스, 구면 베어링, 나사형 또는 프로젝트별 |
| 적용 가능한 표준 | EN 15129, ASCE 7, AASHTO 및 프로젝트별 코드 |
모든 매개변수는 구조 분석에 맞게 조정됩니다. 프로젝트 사양을 검토하고 댐퍼 특성을 확인한 후 제작합니다.
모든 점성 유체 댐퍼는 보정된 동적 테스트 장비에서 공장 승인 테스트를 거칩니다. 이 테스트에서는 프로젝트를 대표하는 속도로 사인곡선 또는 삼각형 변위 사이클을 적용하고 결과적인 힘을 측정합니다. 측정된 감쇠력이 지정된 공차 범위 내에 있는지, 속도 지수가 설계 값과 일치하는지 확인합니다. 테스트 기록은 최종 문서 패키지의 일부입니다.
모든 압력 경계 및 구조 구성요소에 대해 재료 추적성이 유지됩니다. 자격을 갖춘 직원이 용접부를 검사하고, 필요한 경우 비파괴 테스트 보고서가 제공됩니다. 당사의 ISO 9001 인증 절차는 유입되는 유체 및 강철 검사부터 최종 도장 및 포장까지 전체 프로세스를 포괄합니다.
지진이 많이 발생하는 지역의 병원 및 교량과 같은 중요한 응용 분야의 경우 설계 수명을 초과하는 피로 주기, 밀봉 내구성 테스트 및 내식성 검증을 포함한 추가 적격성 테스트를 지원할 수 있습니다.
주거용 타워, 사무실 블록 및 쇼핑몰은 점성 댐퍼를 사용하여 지진 및 강풍 시 흔들림을 줄입니다. 댐퍼는 종종 브레이싱 베이에 통합되거나 전단벽과 결합되어 에너지를 흡수하고 기본 구조를 보호합니다.
지진 발생 후에도 계속 운영되어야 하는 병원, 학교, 비상 대응 센터 및 기타 시설은 점성 댐퍼를 사용하여 구조적 손상을 제한합니다. 지역사회에서 가장 필요할 때 기능을 유지할 수 있는 능력은 이러한 프로젝트에서 댐퍼 선택의 핵심 동인입니다.
공장 건물, 가공 타워, 중장비 지지 구조물은 회전하는 기계로 인한 진동과 가끔씩 발생하는 동적 하중에 노출됩니다. 점성 댐퍼는 피로를 줄이고 운전자의 편안함과 안전성을 향상시킵니다.
보행자 인도교와 고속도로 고가교는 점성 댐퍼를 사용하여 교통, 바람, 지진 자극으로 인한 데크 움직임을 제어합니다. 데크와 교각 사이 또는 인접한 경간 사이에 설치된 댐퍼는 베어링 변위를 줄이고 충격을 방지합니다.
전력 및 석유화학 시설의 배관 시스템과 장비 프레임은 지진 억제 또는 진동 차단이 필요한 점성 댐퍼의 이점을 제공합니다. 특정 속도 임계값에 대한 댐퍼를 설계할 수 있으므로 가끔 발생하는 극한 상황과 지속적인 진동 모두에 적합합니다.
용광로, 압연기 및 자재 취급 시스템을 지지하는 무거운 구조 프레임은 작동 중 동적 증폭을 제한하기 위한 점성 감쇠의 후보입니다.
유압식 스너버는 속도에 민감한 잠금 장치 역할을 합니다. 이는 느린 열 이동을 허용하고 빠른 동작 중에는 거의 단단해집니다. 점성 유체 댐퍼가 잠기지 않습니다. 이는 속도에 따라 증가하고 전체 동작에 걸쳐 에너지를 열로 소산시키는 저항력을 적용합니다. 댐퍼는 지속적인 에너지 소산을 위해 설계된 반면 스너버는 간헐적인 동적 억제를 위해 설계되었습니다.
구조 엔지니어는 건물이나 교량의 동적 분석을 기반으로 필요한 감쇠 계수와 속도 지수를 결정합니다. 우리는 스트로크, 끝 연결 유형 및 환경 조건과 함께 이러한 매개변수를 수신하고 이에 따라 댐퍼를 설계합니다. 예비 단계에 있는 경우 당사 엔지니어는 일반적인 구조 유형 및 코드 요구 사항을 기반으로 매개변수 선택을 지원할 수 있습니다.
예. 당사의 점성 유체 댐퍼는 양방향으로 작동하도록 설계되어 필요에 따라 대칭 또는 비대칭 감쇠력을 생성합니다. 프로젝트에서 요구하는 경우 인장 및 압축 시 다양한 감쇠 특성을 제공하도록 오리피스 배열을 구성할 수 있습니다.
정상적인 조건에서 댐퍼는 평생 동안 밀봉되어 있으며 일상적인 유체 교환이 필요하지 않습니다. 피스톤 로드 표면, 씰, 엔드 커넥터를 정기적으로 육안 검사하는 것이 좋습니다. 중요한 애플리케이션의 경우 기능 테스트 간격에 대한 지침을 제공합니다. 장치를 재조정해야 하는 경우 당사 공장에서 전체 서비스와 재인증을 제공합니다.
당사는 내진 장치용 EN 15129에 따라 제조하며 요청 시 ASCE 7, AASHTO 및 기타 국가 규정의 요구 사항을 충족할 수 있습니다. CE 마크는 유럽 경제 지역의 프로젝트에 사용할 수 있습니다. 필요한 모든 테스트 보고서와 선언은 문서 패키지에 포함되어 있습니다.
제조 리드타임은 힘 용량, 스트로크 및 수량에 따라 달라집니다. 참고로 표준 댐퍼는 8~10주 내에 생산할 수 있습니다. 더 큰 댐퍼 또는 대량 주문의 경우 추가 시간이 필요할 수 있으며 이는 견적을 통해 확인됩니다. 우리는 주문 전반에 걸쳐 생산 일정에 대한 투명성을 유지합니다.
점성 유체 댐퍼 요구 사항에 대해 문의하시면 댐퍼 엔지니어링 지식을 갖춘 전담 계정 관리자가 24시간 이내에 응답해 드립니다. 감쇠력, 스트로크, 속도 지수를 포함한 구조적 성능 기준을 검토하고 기술 및 상업적 제안서를 보내드립니다. 맞춤형 엔드 피팅, 특수 코팅 및 프로젝트별 문서는 당사의 일상적인 공급 범위의 일부입니다.
댐핑 기술 분야에서 20년이 넘는 누적 경험을 바탕으로 컨셉부터 시운전까지 귀하의 프로젝트를 지원할 수 있습니다. 배송 후에도 설치 안내 및 장기 서비스 조언을 받으실 수 있습니다. 엔지니어링 회사 및 계약업체의 반복 거래 비율이 높다는 것은 당사의 댐퍼가 구조물의 수명 동안 기대되는 성능을 제공한다는 것을 나타냅니다.
