금속 항복 댐퍼

종종 MYD로 약칭되는 금속 항복 댐퍼는 특별히 선택된 금속의 소성 변형을 통해 지진 에너지를 소멸시키는 수동 장치입니다. 건물의 횡력 저항 시스템 내에 설치되어 기본 구조물이 항복하기 전에 항복하여 지진 입력 에너지의 상당 부분을 흡수하고 빔, 기둥 및 연결에 대한 수요를 줄입니다. 그 결과, 손상이 덜 발생하고 강한 사건 이후 검사 및 수리가 더 쉬운 구조 프레임이 탄생했습니다.

Yangzhou Tianshun은 신축 및 내진 개조 프로젝트에 금속 항복 댐퍼를 공급합니다. 댐퍼는 ISO 9001 요구 사항을 충족하는 품질 시스템에 따라 중국 장쑤성의 전용 생산 시설에서 제작됩니다. 우리 팀은 20년 넘게 댐핑 제품을 설계하고 제조해 왔으며, 축적된 경험은 우리가 제안하는 모든 댐퍼 구성에 영향을 미칩니다.

댐퍼의 작동 방식

작동 원리는 간단합니다. 금속 항복 댐퍼는 브레이싱 베이 내부 또는 인접한 바닥 사이와 같이 지진 중에 구조물이 상대 변위를 겪는 위치에 배치됩니다. 건물이 흔들리면 댐퍼도 강제로 변형됩니다. 댐퍼의 코어는 하중 사이클 초기에 항복점에 도달하도록 설계된 금속으로 만들어졌습니다. 일단 항복이 시작되면 재료는 소성 범위에 들어가 영구 변형을 겪으면서 계속해서 힘에 저항합니다. 이 과정은 지진으로 인한 운동 에너지를 금속 내부의 열로 변환하여 구조 시스템에서 해당 에너지를 효과적으로 제거합니다.

댐퍼는 변위와 연관되어 있기 때문에 움직임이 특정 임계값에 도달하면 활성화되고 변위가 증가함에 따라 증가하는 저항을 제공합니다. 높은 초기 탄성 강성은 바람과 작은 지진에도 드리프트를 제어하는 ​​데 도움이 되며, 항복 후 연성은 파손 없이 여러 주기 동안 계속 작동하도록 보장합니다.

강도뿐만 아니라 항복을 위해 선택된 금속

금속 선택에 따라 댐퍼의 동작이 결정됩니다. 일반적인 재료에는 LY100, LY160 및 LY225와 같은 저항복점 강이 포함되며, 이는 잘 정의된 항복 안정기와 탁월한 연신 능력을 결합합니다. 이러한 강철은 저주기 피로 징후가 나타나기 전에 수많은 비탄성 주기를 겪을 수 있으므로 장기간 지진 중에 예상되는 반복적인 흔들림에 적합합니다.

경량화 또는 리센터링 기능이 필요한 경우 알루미늄 및 형상기억합금을 포함한 다른 합금을 사용할 수 있습니다. 모든 재료 배치는 완전 공장 인증을 받아 도착하며, 제작이 시작되기 전에 내부 테스트를 통해 주요 기계적 특성을 확인합니다. 제철소부터 완성된 댐퍼까지 이러한 추적성은 안전이 중요한 응용 분야에 필요한 신뢰성을 지원합니다.

대차대조표에 나타나는 장점

금속 항복 댐퍼는 가장 비용 효과적인 지진 보호 기술 중 하나입니다. 원자재는 상대적으로 저렴하고 제조는 유체 기반 장치보다 간단합니다. 수동적으로 작동하기 때문에 유체가 누출되지 않고, 노후화되어 씰이 손상되지 않으며, 주기적인 유체 교체가 필요하지 않습니다.

구조 설계자에게 댐퍼는 예측 가능하고 반복 가능한 이력 반응을 제공합니다. 힘-변위 곡선은 안정적이고 대칭적이며 표준 분석 소프트웨어에서 쉽게 모델링할 수 있습니다. 댐퍼를 전략적으로 배치하면 프레임에 가해지는 전체 지진 하중이 감소하여 부재 크기가 더 작아지고 기초가 가벼워지며 연결이 더 간단해지는 경우가 많습니다. 개조 시나리오에서 금속 항복 댐퍼를 추가하면 모든 빔과 기둥을 강화하는 데 드는 비용과 중단 없이 기존 건물을 현재 규정 요구 사항에 맞출 수 있습니다.

기술 범위

각 댐퍼의 크기는 필요한 항복력, 탄성 강성 및 구조 해석의 최종 변위에 따라 결정됩니다. 우리 엔지니어들은 프로젝트 팀과 협력하여 사용 가능한 공간과 연결 인터페이스에 맞는 형상을 선택하거나 개발합니다.

금속 항복 댐퍼가 적용되는 경우

새로운 RC 및 철골 건물

댐퍼는 쉐브론 브레이스, 커플링 빔 또는 전단벽 개구부에 통합되어 1차 에너지 소산을 제공합니다. 이 접근 방식은 주거용 타워, 사무실 블록 및 지진 지역의 복합 용도 개발에서 일반적입니다.

기존 구조물의 내진 보강

현대 지진 규정 이전에 건설된 오래된 콘크리트 또는 강철 프레임은 전략적인 위치에 MYD를 설치하여 업그레이드할 수 있습니다. 이렇게 하면 기둥을 완전히 둘러싸거나 대규모 전단벽을 추가할 필요가 없어 비용과 임차인의 혼란이 줄어듭니다.

토목 및 공공 건물

병원, 학교 및 비상 대응 시설은 유지 관리 비용이 적고 지진 후 성능을 예측할 수 있다는 이점을 누리고 있습니다. 대규모 지진이 발생하면 손상된 댐퍼를 육안으로 검사할 수 있으며, 필요한 경우 큰 구조적 개입 없이 교체할 수 있습니다.

산업 시설 및 생명선 구조물

운영 연속성이 중요한 공장, 발전소 및 통신 타워에서는 장비와 배관이 과도하게 움직이지 않도록 보호하기 위해 금속 항복 댐퍼를 사용합니다.

품질 관리 및 승인 테스트

우리가 생산하는 모든 댐퍼는 힘-변위 특성을 확인하기 위해 공장 승인 테스트를 거칩니다. 진폭이 증가하는 순환 로딩 프로토콜이 적용되고 결과 히스테리시스 루프가 기록됩니다. 프로젝트 사양에 대한 항복력, 최대 힘 및 누적 에너지 소산을 검증합니다. 테스트 보고서와 재료 인증서는 배송과 함께 제공되는 문서 패키지에 정리되어 있습니다.

대규모 또는 코드 관리 프로젝트의 경우 독립 실험실에서 프로토타입 댐퍼의 사전 인증 테스트를 준비할 수 있습니다. 이 단계는 프로젝트의 지질 공학적 및 구조적 요구 사항에 따라 정의된 실제 하중 프로토콜에 따라 설계가 의도한 대로 수행될 것이라는 추가적인 확신을 제공합니다.

자주 묻는 질문

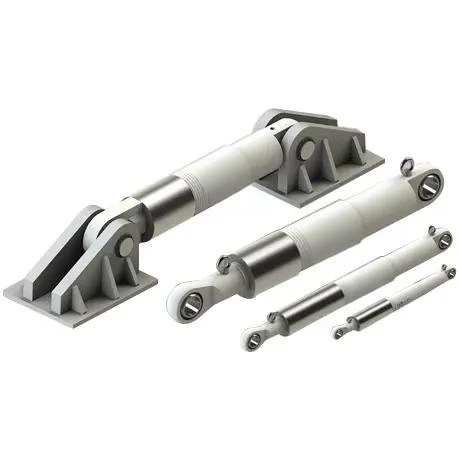

금속 항복 댐퍼는 점성 유체 댐퍼와 어떻게 다릅니까?

점성 유체 댐퍼는 유체 흐름을 통해 에너지를 소산하며 그 힘은 속도에 따라 달라집니다. 금속 항복 댐퍼는 금속의 소성 변형에 의존하며 그 동작은 변위와 연결됩니다. 또한 금속 댐퍼는 구조에 강성을 추가하여 드리프트를 제어하는 ​​데 도움이 되는 반면 점성 댐퍼는 일반적으로 강성을 거의 추가하지 않습니다.

중간 정도의 지진이 발생하면 댐퍼를 교체해야 합니까?

흔들림의 정도와 디자인에 따라 다릅니다. 금속 항복 댐퍼는 교체 없이 여러 번의 중간 정도의 상황을 견디도록 설계되는 경우가 많습니다. 설계 수준 또는 최대 고려 지진 후에 핵심 요소가 영구적인 변형을 경험할 수 있으므로 검사해야 합니다. 필요한 경우 교체는 사용한 댐퍼를 풀고 새 댐퍼를 설치하는 간단한 과정입니다.

댐퍼를 구조적으로 숨길 수 있나요?

예. 댐퍼는 소형이며 벽 공간 내에 통합되거나 칸막이 벽에 내장되거나 건축 클래딩 뒤에 배치될 수 있습니다. 우리 엔지니어들은 건축가 및 구조 설계자와 협력하여 시각적 및 구조적 요구 사항을 모두 충족하는 구성에 동의합니다.

댐퍼 크기를 결정하려면 어떤 정보가 필요합니까?

필요한 항복력, 초기 강성, 최종 변위 및 예상 사이클 수가 필요합니다. 일반적으로 이 정보는 구조 엔지니어의 동적 해석을 통해 제공됩니다. 초기 설계 단계에 있는 경우 건물 유형, 층수, 지진 위험 수준을 기준으로 예비 규모 결정을 도와드릴 수 있습니다.

천순과 함께 일하기

귀하가 당사에 댐퍼 문의를 보내면 당사의 응용 엔지니어 중 한 명이 귀하의 구조적 매개변수를 검토하고 영업일 기준으로 기술 응답을 회신합니다. 우리는 재료 선택, 연결 세부 사항에 맞는 형상 조정 및 테스트 계획 준비를 지원합니다. 맞춤형 용량, 비표준 합금 및 프로젝트별 문서는 당사 공급의 일반적인 부분으로 처리됩니다.

우리의 생산 일정은 투명하게 전달되며 주요 제조 및 테스트 단계에서 진행 상황 업데이트를 제공합니다. 배송 후에도 설치 감독 및 지진 발생 후 검사 안내를 받으실 수 있습니다.

건물이 두들길 필요가 없도록 두들겨 패는 금속 항복 댐퍼는 수십 년 동안 안정적이고 쉽게 유지 관리할 수 있는 단순성을 갖추고 있습니다.
