스프링 행거 지원까다로운 산업용 배관 시스템에서 파이프 무게, 열 이동 및 진동을 제어하는 데 중요한 역할을 합니다. Tianshun은 10N ~ 100,000N의 정격 하중과 최대 200mm의 변위 용량을 갖춘 엔지니어링 스프링 행거 솔루션을 제공하여 전력, 석유화학, LNG, 정유소, 난방, 제약 및 식품 가공 시설 전반의 응용 분야를 지원합니다.
적절하게 선택된 스프링 행거 지지대를 사용하면 제어된 수직 지지대를 유지하면서 작동 온도 변화에 따라 배관 시스템이 안전하게 이동할 수 있습니다. 견고한 행거와 달리 스프링 기반 시스템은 열팽창 및 수축을 수용하고 하중을 보다 효과적으로 분산시키며 파이프 및 연결된 장비로 전달되는 응력을 줄이는 데 도움이 됩니다. Tianshun은 탄소강 하우징, 보호 코팅, 맞춤형 연결, 프로젝트별 하중 및 변위 요구 사항에 대한 옵션과 함께 60Si2MnA 및 50CrVA와 같은 스프링 강을 사용하여 스프링 행거 어셈블리를 제조합니다. 산업용 파이프라인에 대한 지원을 선택할 때 구조, 작동 원리, 사양, 테스트 요구 사항 및 적용 조건을 이해하는 것이 필수적입니다.
목차
스프링 행거 지지대란 무엇입니까?

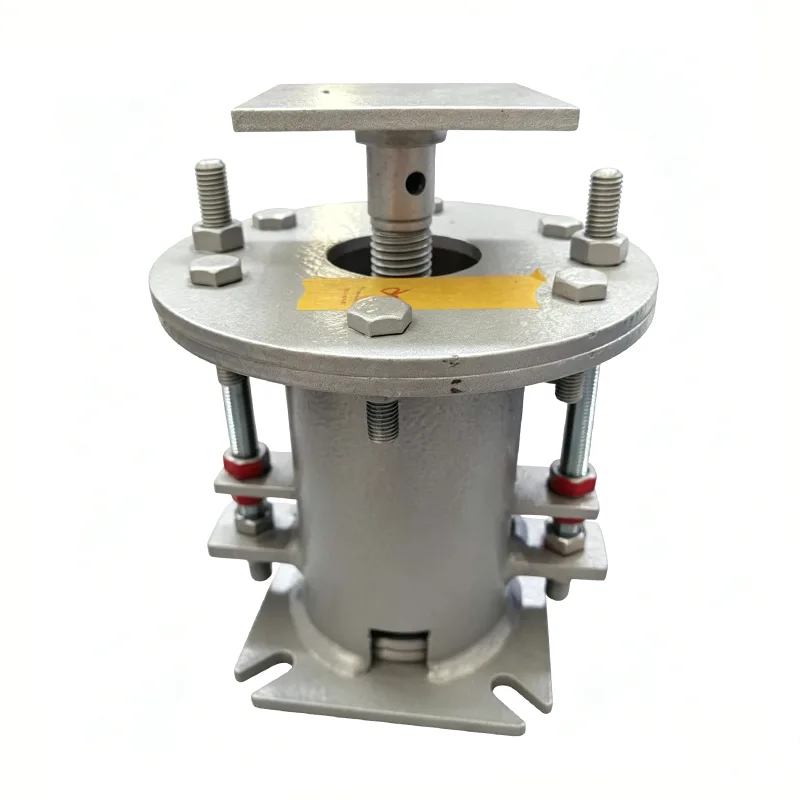

스프링 행거 지지대는 제어된 수직 이동을 허용하면서 파이프라인의 무게를 지탱하도록 설계된 기계식 배관 지지대입니다. 이는 스프링의 탄성 동작을 사용하여 온도 변화, 작동 하중 및 기타 서비스 조건으로 인해 발생하는 움직임을 수용합니다.
공정 파이프가 가열되면 팽창하여 차가운 위치에서 이동할 수 있습니다. 냉각되면 파이프가 수축됩니다. 견고한 지지대는 이러한 움직임을 제한하고 잠재적으로 추가적인 파이프 응력을 생성할 수 있습니다. 적절하게 설계된 스프링 행거는 파이프가 설계된 이동 범위 내에서 움직일 수 있도록 하면서 지지력을 제공합니다.
이로 인해 스프링 기반 지지대는 파이프 응력 설계 중에 열 변위를 고려해야 하는 증기 라인, 고온 공정 배관, 발전 시스템, 석유화학 시설, 정유소 및 기타 설비에 특히 유용합니다.
프로젝트 엔지니어의 경우 단순히 공칭 파이프 크기만으로 지지대를 선택해서는 안 됩니다. 작동 부하, 고온 및 저온 하중, 예상되는 움직임, 설치 방향, 온도, 연결 치수 및 적용 가능한 설계 표준을 모두 평가해야 합니다.
스프링 행거 지지대는 어떻게 작동합니까?
기본 작동 원리는 간단합니다. 스프링 어셈블리는 파이프의 수직 변위를 허용하면서 제어된 지지력을 생성합니다.
- 파이프 하중이 전달됩니다.행거는 파이프 무게와 작동 하중의 일부를 지지 구조로 전달합니다.
- 온도 변화로 인해 움직임이 발생합니다.파이프라인이 가열되거나 냉각됨에 따라 열 팽창 또는 수축으로 인해 수직 이동이 발생합니다.
- 봄은 다음과 같이 응답합니다.스프링은 움직임의 방향과 크기에 따라 압축되거나 늘어납니다.
- 움직임은 계속 통제됩니다:지지대는 파이프를 고정 위치로 강제로 밀어넣는 대신 설계된 변위를 수용합니다.
- 부하가 분산됩니다.올바른 지지대 선택은 파이프 지지대 및 연결된 장비에 과도한 국지적 하중을 방지하는 데 도움이 됩니다.
실용적인 배관 설계에서 스프링 행거는 더 큰 지지 시스템의 일부로 작동합니다. 파이프 슈, 견고한 지지대, 가이드, 앵커 및 기타 구성 요소는 배관 응력 분석 및 프로젝트 요구 사항에 따라 함께 사용될 수 있습니다.
주요 구성 요소는 무엇입니까?
스프링 행거의 신뢰성은 스프링 조립품, 하우징, 조정 메커니즘 및 연결 하드웨어 간의 상호 작용에 따라 달라집니다. 일반적인 구성에는 다음 구성 요소가 포함됩니다.
| 요소 | 주요 기능 | 일반적인 재료 또는 특징 |
|---|---|---|
| 스프링 어셈블리 | 제어된 지지력을 제공하고 움직임을 수용합니다. | 60Si2MnA 또는 50CrVA 스프링 강 |
| 주택 | 스프링 어셈블리를 보호하고 배치합니다. | Q235B 또는 Q345B 탄소강 |
| 조정나사 | 설치 중 하중 및 높이 조정이 가능합니다. | 프로젝트별 철골 구조 |
| 행거봉 및 액세서리 | 지지대를 파이프라인 및 구조에 연결합니다. | 프로젝트 요구사항에 따라 선택됨 |
| 변위 표시기 | 실제 이동 위치를 표시합니다. | 선명하게 보이는 교정 표시 |
표준 구성이 설치 조건과 일치하지 않는 경우 연결 치수와 액세서리를 맞춤 설정할 수 있습니다. 이는 사용 가능한 설치 공간이 제한된 개조 프로젝트나 복잡한 파이프 랙의 경우 특히 중요합니다.
주요 성능 이점은 무엇입니까?
열 이동 보상
주요 장점은 온도 변화로 인한 수직 파이프 이동을 수용할 수 있다는 것입니다. Tianshun의 표준 스프링 행거 설계는 선택한 구성에 따라 50, 80, 120, 150 및 200mm의 정격 변위 옵션을 제공할 수 있습니다.
제어된 부하 지원
산업용 파이프라인은 공정 유체, 단열재 및 서비스 조건 변화로 인해 작동 중에 상당히 무거워질 수 있습니다. 올바르게 지정된 스프링 어셈블리는 작동 주기 전반에 걸쳐 제어된 지지를 유지하는 데 도움이 됩니다.
진동 전달 감소
스프링 지지 배열은 파이프 진동이 구조 부재에 직접 전달되는 것을 줄이는 데 도움이 될 수 있습니다. 이는 회전 장비, 증기 시스템, 공정 장비 및 진동 제어가 중요한 기타 설치 환경에서 유용할 수 있습니다.
설치 유연성
조정 메커니즘을 통해 설치자는 설치 중에 지지 위치와 하중을 미세 조정할 수 있습니다. 이는 완전히 견고한 지지 배열에 비해 필드 정렬을 단순화할 수 있습니다.
다양한 프로젝트에 대한 적응성
스프링 행거 어셈블리는 다양한 하중, 이동 요구 사항, 재료, 연결 유형 및 환경 조건을 고려하여 설계할 수 있습니다. Tianshun은 또한 특수 하중, 변위, 온도 및 연결 요구 사항에 대한 맞춤형 솔루션을 제공합니다.
엔지니어는 어떤 기술 매개변수를 확인해야 합니까?
스프링 행거를 주문하기 전에 엔지니어는 파이프 직경만 보고 유닛을 선택하는 것이 아니라 실제 작동 조건을 설정해야 합니다. 다음 사양이 특히 중요합니다.
| 매개변수 | Tianshun 기준 범위 | 중요한 이유 |
|---|---|---|
| 작업 부하 | 10N~100,000N | 필요한 지원 용량을 결정합니다. |
| 정격 변위 | 50~200mm | 예상되는 파이프 움직임을 수용해야 합니다. |
| 작동 온도 | -20°C ~ +450°C | 재료 및 스프링 선택에 영향을 미칩니다. |
| 스프링 소재 | 60Si2MnA / 50CrVA | 기계 및 피로 성능 지원 |
| 하우징 재질 | Q235B / Q345B | 구조적 보호 및 지원 제공 |
| 표면 처리 | 에폭시 아연도금 / 용융아연도금 | 부식 방지 기능 향상 |
| 적용 가능한 표준 | ANSI/HG 20644, GB/T 17116, DIN 2545 | 제품을 프로젝트 사양에 맞추는 데 도움이 됩니다. |
국제 EPC 프로젝트의 경우 엔지니어는 프로젝트별 표준, 재료 인증서, 검사 요구 사항 또는 제3자 증인을 지정할 수도 있습니다. 이러한 요구사항은 생산이 시작되기 전에 확인되어야 합니다.
스프링 행거 지지대는 어디에 사용됩니까?
스프링 지지대는 하중 지지가 제어된 열 이동과 공존해야 하는 산업용 배관에 적합합니다. 일반적인 응용 분야는 다음과 같습니다.
- 화력발전소 증기 및 물 배관
- 원자력 발전소 보조배관 시스템
- 석유화학 공정 파이프라인
- 정유로 및 기둥 배관
- LNG 및 LPG 터미널 파이프라인
- 도시 중앙 난방 네트워크
- 제약 공정 배관
- 식품가공 위생배관
- 고온, 고압 증기라인
화학 및 석유화학 시설의 경우 지지대가 습기, 부식성 대기 또는 까다로운 작동 온도에 노출될 수 있으므로 표면 보호 및 재료 선택이 특히 중요할 수 있습니다.
가변 및 상수 스프링 지원: 차이점은 무엇입니까?
파이프라인 지원 설계에서 가장 중요한 결정 중 하나는 애플리케이션에 가변 스프링 구성이 필요한지 또는 일정한 스프링 구성이 필요한지 여부입니다.
| 비교 | 가변 스프링 지원 | 일정한 스프링 지원 |
|---|---|---|
| 지원군 | 스프링의 움직임에 따른 변화 | 거의 일정하게 유지되도록 설계됨 |
| 일반적인 사용 | 적당한 열 운동 | 대규모 이동 또는 엄격한 부하 변경 요구 사항 |
| 디자인 고려 사항 | 허용하중 변동 | 여행 내내 부하 불변성 |
| 일반적인 응용 | 일반 공정 및 유틸리티 배관 | 주요 증기 및 민감한 장비 연결 |
지지력의 변화가 배관 응력 설계 내에서 허용 가능한 수준으로 유지되는 경우 가변 스프링 지지대가 적합할 수 있습니다. 연결된 장비의 허용 하중 변화가 더 엄격하거나 상당한 수직 이동이 예상되는 경우 일정한 스프링 배열을 고려할 수 있습니다.
올바른 선택은 프로젝트의 배관 응력 분석, 고온 및 저온 하중 조건, 이동 방향 및 장비 노즐 제한 사항을 기반으로 해야 합니다.
스프링 행거 지지대는 어떻게 테스트됩니까?
스프링 행거는 하중을 지탱하는 부품이기 때문에 품질 보증이 특히 중요합니다. 테스트에서는 외부 치수뿐만 아니라 재료 상태, 스프링 성능, 하중 거동 및 보호 코팅도 확인해야 합니다.
일반적인 검사 및 테스트 활동에는 다음이 포함됩니다.
- 육안 및 치수 검사
- 필요한 경우 PMI(Positive Material Identification)
- 경도 테스트
- 해당되는 경우 자분 테스트 또는 액체 침투 테스트
- 스프링 하중 테스트
- 하중-변위 곡선 검증
- 코팅 두께 검사
- 최종 조립 검사
해당 주문에 대해 공장 테스트 보고서 및 재료 테스트 보고서가 제공될 수 있습니다. 추가 검증이 필요한 프로젝트의 경우 계약 요구 사항에 따라 제3자 검사, 입회 테스트, 재료 테스트, 용접 NDT 또는 선적 전 검사를 진행할 수도 있습니다.
올바른 스프링 행거 지지대를 어떻게 선택해야 합니까?
올바른 선택은 엔지니어링 데이터에서 시작됩니다. 유용한 사양 패키지에는 다음 정보가 포함되어야 합니다.
- 파이프 크기 및 구성
- 작동 및 설치 부하
- 고온 및 저온 부하 조건
- 예상 수직 변위
- 이동 방향
- 작동 및 설계 온도
- 필요한 장착 배열
- 연결 치수
- 재료 및 코팅 요구 사항
- 적용 가능한 설계 및 검사 표준
복잡한 시스템의 경우 배관 응력 등각 투영 또는 관련 지원 일정을 제공하면 행거 선택의 정확성을 크게 향상시킬 수 있습니다. 그런 다음 엔지니어는 가변 스프링, 고정 스프링 또는 기타 지지 장치가 적절한지 평가할 수 있습니다.
표준 치수가 적합하지 않은 경우 맞춤형 스프링 행거 솔루션에는 특수 부하 용량, 비표준 연결, 맞춤형 설치 치수, 부식 방지 재료 및 고온 또는 저온 환경용 설계가 포함될 수 있습니다.
Spring Hanger 지원에 대해 자주 묻는 질문
1. 스프링 행거 지지대의 주요 목적은 무엇입니까?
주요 목적은 열 팽창 및 수축으로 인한 제어된 수직 이동을 허용하면서 파이프라인 부하를 지원하는 것입니다. 또한 진동 전달을 줄이고 작동 중에 보다 안정적인 지지 상태를 유지하는 데 도움이 될 수 있습니다.
2. Tianshun 스프링 행거 지지대는 어떤 하중 범위를 처리할 수 있습니까?
참조된 표준 제품 범위는 10N에서 100,000N까지의 작업 하중을 포괄합니다. 실제 선택은 파이프의 작동 조건, 하중 요구 사항, 이동 및 프로젝트 설계 데이터에 따라 다릅니다.
3. 스프링 행거는 얼마나 많은 변위를 수용할 수 있습니까?
표준 정격 변위 옵션에는 50mm, 80mm, 120mm, 150mm 및 200mm가 포함됩니다. 실제 배관 움직임에 따라 맞춤형 이동 요구 사항을 평가할 수 있습니다.
4. 스프링 조립에 일반적으로 사용되는 재료는 무엇입니까?
일반적인 스프링 재료에는 60Si2MnA 및 50CrVA가 포함됩니다. 하우징 재료에는 Q235B 및 Q345B 탄소강이 포함될 수 있으며 표면 처리에는 아연이 풍부한 에폭시 코팅 또는 용융 아연 도금이 사용될 수 있습니다.
5. 언제 지속적인 스프링 지지를 고려해야 합니까?
파이프라인이 상당한 수직 이동을 경험하거나 연결된 장비가 설계된 이동 전체에 걸쳐 거의 일정하게 유지하기 위해 지지력이 필요한 경우 일정한 스프링 지지를 고려할 수 있습니다. 최종 선택은 배관 응력 분석 및 프로젝트 요구 사항을 따라야 합니다.
6. 스프링 행거 지지대를 맞춤 제작할 수 있나요?
예. 맞춤화에는 하중 및 변위 요구 사항, 재료 선택, 연결 유형, 설치 치수, 환경 조건 및 기타 프로젝트별 요구 사항이 포함될 수 있습니다.
맞춤형 스프링 행거 솔루션 확보
신뢰할 수 있는 스프링 지지 시스템은 정확한 엔지니어링 데이터, 적절한 재료 선택, 제어된 제조 및 문서화된 테스트에서 시작됩니다. Tianshun은 스프링 지지대 제조 경험과 산업용 배관 응용 분야를 위한 맞춤형 엔지니어링 서비스를 결합합니다. 전력, 석유화학, 정유, LNG, 난방, 제약 또는 기타 배관 프로젝트를 계획하는 경우 부하, 변위, 온도, 연결 및 수량 요구 사항을 엔지니어링 팀과 공유하세요. Tianshun Spring Hanger 지원에 대해 자세히 알아보거나저희에게 연락주세요프로젝트별 추천 및 견적을 원하시면
