단일 파이프라인의 하중이 300kN을 초과하고 열 변위가 200mm를 초과하면 일반 고정 스프링 지지대는 구조적 변형, 커넥팅 로드 파손, 일정한 힘 정밀도 손실 및 기타 고장이 발생하기 쉽습니다. 이러한 오작동으로 인해 파이프라인 응력 집중이 허용 값을 초과하고, 장비 노즐이 찢어지고, 매체 누출이 발생하고, 심지어 전체 플랜트가 계획되지 않게 가동 중단될 수도 있습니다. 단일 정지 사고로 인해 수천만 위안의 손실이 발생할 수 있습니다.
헤비듀티 일정 스프링 지지대는 이러한 극한 작동 조건에서 발생하는 문제를 해결하기 위해 개발된 특수 헤비듀티 지원 장비입니다. 이는 하중이 500kN 이상이고 변위가 400mm 이내인 대형 파이프라인 시스템용으로 특별히 설계되었습니다.
| 상수 스프링 행거 사양표 | 예 |
| 모델/시리즈 | PH, LH, 캘리포니아, CS, TH |
| 부하 용량(작동) | 0.1kN - 500kN |
| 총 여행 | 50mm, 100mm, 200mm, 400mm |
| 실제 여행 | 최대 600mm |
| 부하편차(공차) | ±5%(표준) / ±3%(고정밀) |
| 설치 위치 | 수평 / 수직 |
| 하우징 마감 | 용융 아연 도금 / 에폭시 |
| 작동 온도. | -20°C ~ +80°C(주변) |
| 스프링 코일 재질 | 60Si2Mn / 50CrVA |
| 부하 조정 범위 | ±10%(필드 조정) |

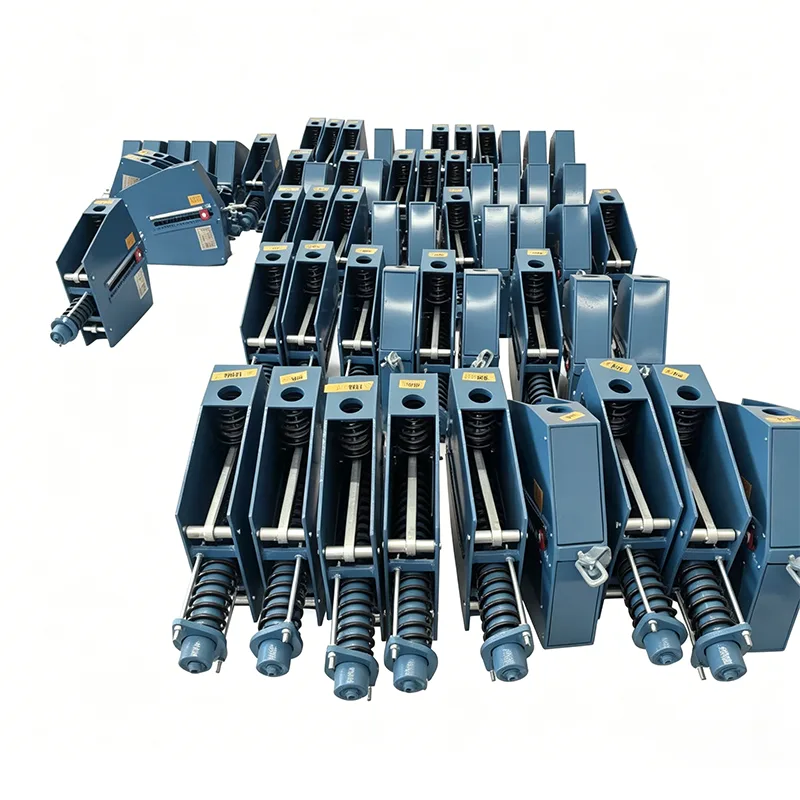

헤비듀티 일정 스프링 지지대는 정밀 모멘트 균형 메커니즘을 통해 전체 스트로크에 걸쳐 일정한 지지력을 제공하는 헤비듀티 파이프라인 지지 장치입니다.
Yangzhou Tianshun Pipeline은 전용 생산 장비 및 테스트 시설에 총 1,200만 위안을 투자하여 2015년에 이 제품 라인에 대한 R&D를 시작했습니다. 이제 최대 하중 용량 2000kN, 최대 변위 600mm를 갖춘 완전한 제품 포트폴리오가 구축되어 국내 최고의 수준에 올랐습니다.
우리의 핵심 설계 철학은 중복 안전에 중점을 두고 있습니다. 모든 중요 구성 요소는 업계 벤치마크보다 높은 안전 계수로 설계되어 극한의 작업 조건에서도 충분한 안전 마진을 확보합니다. 한편, 구조 최적화는 구조 강도를 저하시키지 않고 전체 크기와 무게를 최소화하고 설치 및 운송 비용을 절감합니다.
1. 메인 프레임 이중화: 세로 및 가로 보강재가 장착된 20~50mm 두께의 일체형 용접 강판으로 구성되어 전체 강성을 60% 이상 높입니다.
2. 스프링 시스템 중복성: 다중 스프링 병렬 레이아웃은 하나의 스프링이 고장나더라도 나머지 스프링이 파이프라인 하중을 완전히 견딜 수 있도록 보장합니다.
3.전송 메커니즘 중복: 동기화된 이중 연결 로드는 단일 로드 파손으로 인한 지지 붕괴 위험을 제거합니다.
6개의 표준 시리즈 중부하 작업용 고정 스프링 지지대는 대부분의 중부하 산업용 애플리케이션 시나리오를 포괄하는 데 사용할 수 있습니다.
|
모델 시리즈 |
정격하중범위(kN) |
정격 변위 범위(mm) |
사용온도범위(℃) |
적용규격 |
|
HD-500 |
300~500 |
200, 300 |
-40 ~ +450 |
GB/T 17116.2 |
|
HD-800 |
500~800 |
200, 300, 400 |
-40 ~ +450 |
GB/T 17116.2 |
|
HD-1200 |
800~1200 |
300, 400 |
-40 ~ +550 |
ANSI/ASME B31.1 |
|
HD-1600 |
1200~1600 |
300, 400, 500 |
-40 ~ +550 |
ANSI/ASME B31.1 |
|
HD-2000 |
1600년~2000년 |
400, 500, 600 |
-196 ~ +550 |
APIRP 551 |
모든 모델에 대해 고객 요청 시 맞춤형 재료 등급과 맞춤형 디자인이 제공됩니다.
극한의 조건에서도 안정적인 성능을 보장하기 위해 엄격한 엔드투엔드 검증 시스템이 구현되었습니다. 모든 고강도 고정 스프링 지지대는 5가지 필수 검사 절차를 거칩니다.
|
검사 항목 |
검사기준 |
검사 빈도 |
자격기준 |
|
원료 물리화학적 시험 |
GB/T 228, GB/T 229 |
배치당 100% |
재료 사양 표준을 준수합니다. |
|
용접 비파괴 테스트(NDT) |
GB/T 11345 |
100% |
균열, 다공성 및 슬래그 함유물이 없음 |
|
스프링 하중 교정 테스트 |
GB/T 1239.2 |
100% |
부하 허용 오차 ≤ ±3% |
|
전체 행정 일정 힘 테스트 |
GB/T 17116.2 |
100% |
부하 변동률 ≤ 5% |
|
피로 내구성 테스트 |
GB/T 16947 |
배치당 샘플링 |
150,000사이클 후에도 고장 없음 |
모든 검사 기록은 최소 15년 동안 보관되며 고객은 언제든지 접근할 수 있습니다. 우리 테스트 연구소는 CNAS 인증을 보유하고 있어 국제적으로 인정받는 테스트 결과를 제공합니다.
2026년 5월 현재 당사의 헤비듀티 상수 스프링 지지대는 다음을 포함하여 전 세계 120개 대규모 산업 프로젝트에 배포되었습니다.
▶ 연 1,000만톤 정유화학 종합단지: HD-800, HD-1200 지지대 320세트 공급
▶ 백만kW급 원전 : 원전안전등급 중부하용 항스프링 지지대 156세트 공급
▶ 연 2,000만톤 LNG 인수 터미널: 저온 전용 중부하용 고정 스프링 지지대 89세트 공급
▶ 3000MW 화력발전소: 주 증기관용 중부하 지지대 245세트 공급
이러한 랜드마크 프로젝트 전반에 걸쳐 입증된 성능은 탁월한 신뢰성과 안정성을 입증하는 동시에 견고한 파이프라인 지원 시스템 설계에 대한 광범위한 엔지니어링 경험을 갖추고 있습니다.
대규모 프로젝트를 위해 고강도 고정 스프링 지지대용 맞춤형 배송 패키지가 제공됩니다.
1. 전담 프로젝트 팀: 각 주요 프로젝트에는 전담 프로젝트 관리자, 기술 엔지니어 및 품질 엔지니어가 배정되어 전체 주기 진행 상황을 감독합니다.
2.단계별 배송: 현장 보관 부담을 줄이기 위해 현장 건설 일정에 맞춰 일괄 배송됩니다.
3. 현장 인수 서비스: 엔지니어가 파견되어 현장에서 제품 인수 및 설치 안내를 수행합니다.
4. 현장 기술 대기 지원: 최대 설치 단계에서 상주 엔지니어링 지원이 제공됩니다.
5.장기 후속 서비스: 전문적인 유지 보수 권장 사항과 함께 시운전 후 연간 작동 상태 감사를 실시합니다.
업계 평균보다 6개월 긴 18개월의 보증 기간을 제공합니다. 보증 범위 내에서 발생하는 품질 결함에 대해 당사는 48시간 응답 시간과 72시간 이내 현장 문제 해결을 보장합니다.
Q: 헤비듀티 일정 스프링 지지대에 대해 달성 가능한 최대 하중과 변위는 얼마입니까?
A: 표준 모델은 최대 하중 2000kN, 최대 변위 600mm에 도달합니다. 맞춤형 설계는 최대 3000kN 하중과 800mm 변위가 가능한 초대형 요구 사항에 사용할 수 있습니다.
Q: 저온 서비스에 적합한 제품인가요?
답: 그렇습니다. 저온 특수 변형은 저온 충격 테스트를 통해 검증된 304 또는 316L 스테인리스 스틸을 채택하고 LNG, 에틸렌 및 기타 극저온 파이프라인 시스템의 경우 -196℃에서 안정적으로 작동할 수 있습니다.
Q: 표준 리드타임은 어떻게 됩니까?
A: 표준 모델의 리드타임은 45~60일입니다. 맞춤형 장치는 복잡성에 따라 60~90일이 소요됩니다. 긴급 프로젝트의 경우 최단 리드타임인 30일로 긴급 생산이 가능합니다.
