발전소 스프링 지지대

발전소의 주 증기 파이프라인, 고온 재열 증기 파이프라인 및 기타 유사한 시스템은 수 밀리미터에서 수십 밀리미터에 이르는 열팽창을 겪는 동안 고온, 고압 조건에서 매체를 지속적으로 운반합니다. 견고한 고정은 이러한 변위를 보일러 헤더와 터빈 인터페이스에 전달되는 추가 추력으로 변환하여 용접 조인트, 플랜지 및 장비 케이싱에 대한 응력을 증가시킵니다.

Yangzhou Tianshun Pipeline Technology Co., Ltd.가 이러한 작동 조건을 위해 특별히 개발한 Power Plant Spring Support는 탄성 하중을 통해 변위를 보상하고 파이프라인 응력을 표준 허용 한도 내로 유지합니다. 이 문서에서는 증기 파이프라인 시스템의 실제 요구 사항을 기반으로 이 제품의 설계 철학, 작동 성능 및 엔지니어링 지원 접근 방식을 설명합니다.

증기 파이프라인 응력 제어의 탄성 지지 요구 사항

증기 파이프라인 설계는 일반적으로 열 변위를 방해하지 않고 파이프라인 자체 중량과 매체 중량을 모두 지탱할 수 있는 파이프 지지대/행거를 요구하는 ASME B31.1과 같은 규정을 따릅니다. 변위에 따라 지지력이 과도하게 변하는 경우 국지적 배관 시스템 응력이 허용 값을 초과하여 현장 조정이나 재작업이 필요할 수 있습니다.

게다가 터빈과 보일러 인터페이스는 일반적으로 힘과 모멘트에 대해 매우 엄격한 허용 한계를 가지고 있습니다. 부적절한 지원 솔루션은 주요 장비 인터페이스의 서비스 수명을 크게 단축시킬 수 있습니다. 이를 위해서는 지정된 스트로크 내에서 안정적이고 예측 가능한 지지력을 제공하는 동시에 현장 편차를 수용할 수 있는 충분한 조정 여유를 제공하는 지지대/행거 제품이 필요합니다.

발전소 스프링 지지대가 이러한 요구 사항을 해결하는 방법

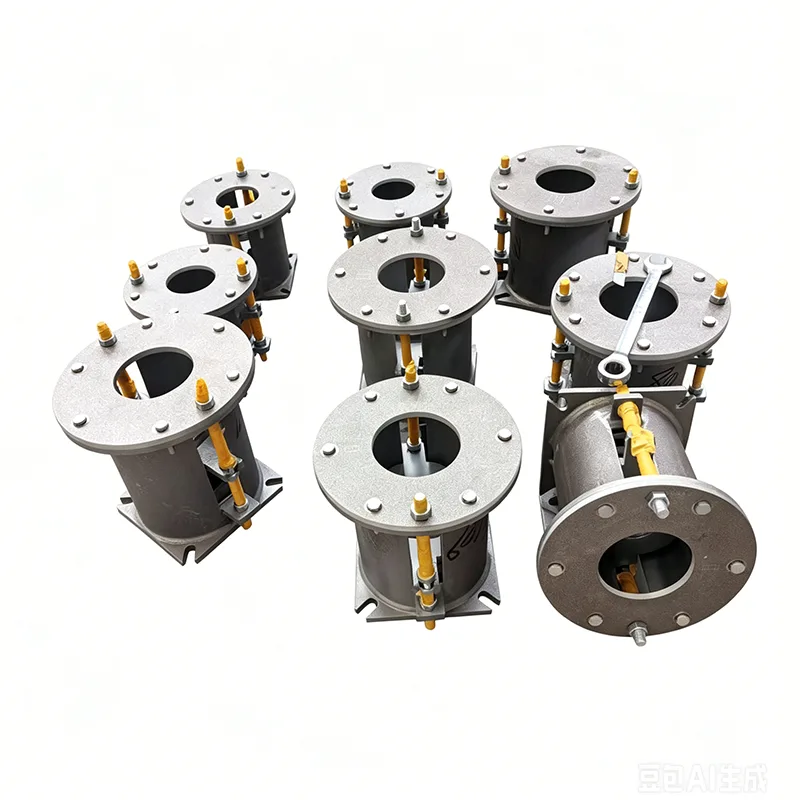

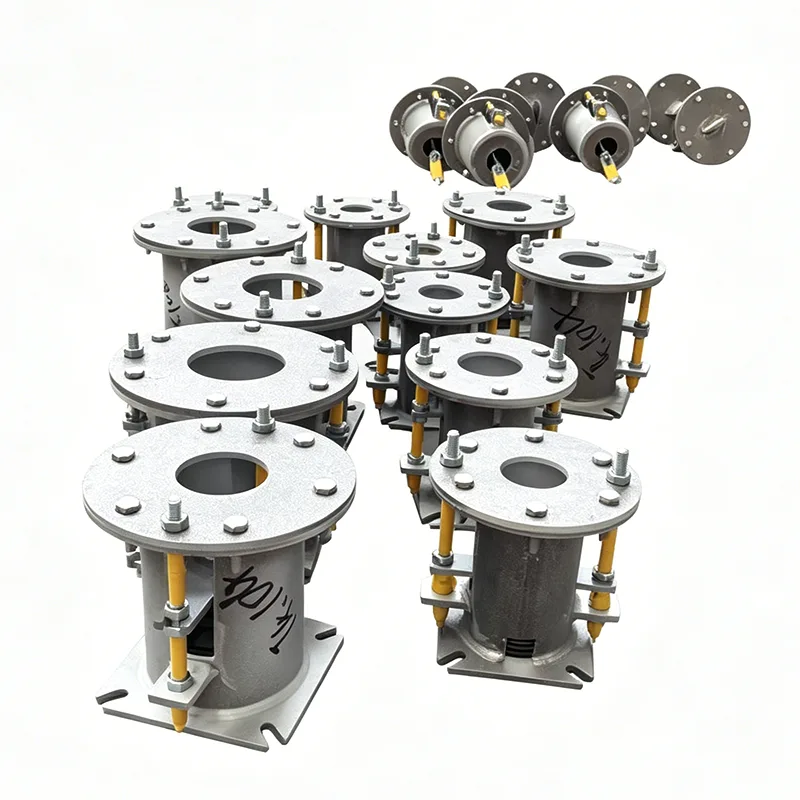

발전소 스프링 지지대는 파이프라인 응력 분석 결과에 따라 선택되는 가변 스프링과 일정 힘 스프링의 두 가지 구성으로 제공됩니다. 가변 스프링 장치는 선형 강성으로 하중을 전달하는 반면, 일정한 힘 장치는 1차 및 2차 스프링 메커니즘을 활용하여 전체 작업 스트로크에 걸쳐 지지력 변화율을 5% 이내로 제어하여 차가운 상태에서 뜨거운 상태까지 배관 시스템에 거의 일정한 지지를 제공합니다.

스프링 요소는 60Si2Mn 및 50CrVA를 포함한 합금 스프링강으로 제조됩니다. 구조 부품은 탄소강, 내열강 또는 스테인리스강으로 제작할 수 있습니다. 전체 온도 적용 범위는 -196°C ~ +650°C이며, 저온 예열부터 최대 부하 작동까지 증기 파이프라인의 모든 열 상태와 일치합니다.

모든 발전소 스프링 지지대는 배송 전에 강성 곡선 기록을 통해 전체 행정 압축 테스트를 거칩니다. 하우징에는 하중 변위 명판과 설치 잠금 장치가 장착되어 있습니다. 현장 설치에는 저온 장착만 필요합니다. 파이프라인 온도가 상승한 후 잠금 핀을 제거하기만 하면 현장 용접이나 복잡한 조정 없이 지지대/행거가 작동 상태로 들어갑니다.

현장 설치 및 장기 운영 성과

증기배관 설치 시 기초 높이 및 파이프 단면 절단의 누적 오류는 불가피합니다. Power Plant Spring Support가 제공하는 높이 미세 조정 범위는 이러한 편차를 흡수하여 단단한 바인딩을 방지합니다. 항력 스프링 장치에는 일반적으로 나사 또는 유압식 보조 조정 메커니즘이 장착되어 있어 대구경의 고강도 파이프라인에서도 한 사람이 작업할 수 있습니다.

장시간 사용시에도 이완 방지 스프링 설계 및 표면 처리(용융 아연 도금 또는 Dacromet 코팅)로 안정적인 지지 성능을 유지합니다. 다수의 해외 발전소 프로젝트에서 후속 서포트/행어 주문의 70% 이상이 기존 고객으로부터 나옵니다. 이러한 높은 반복 구매율은 당사 제품의 장기적인 성능을 간접적으로 검증합니다.

일반적인 설치 위치 및 기능

보일러 영역에서는 주 증기 덕트, 과열기 출구 파이프라인 및 재가열 증기 파이프라인의 수직 및 수평 섹션에 발전소 스프링 지지대가 설치됩니다. 이는 상향 열팽창을 흡수하여 헤더 노즐 연결 시 과도한 응력을 방지합니다.

터빈 근처에서 주 증기 밸브와 제어 밸브에 가까운 고온 증기 파이프라인 섹션의 스프링 지지대/행거가 구성 요소의 힘과 모멘트를 줄여 샤프트 정렬을 유지하는 데 도움이 됩니다. 급수 및 온도 조절 용수 파이프라인은 더 낮은 온도에서 작동하지만 여전히 상당한 시작-정지 온도 차이를 경험합니다. 탄성 지지대는 파이프라인 경사를 유지하고 캐비테이션 위험을 줄입니다.

이러한 응용 분야에서 지지대/행거는 종종 댐퍼, 제한 브래킷 및 기타 구성 요소와 결합되어 완전한 배관 시스템의 유연한 구속 솔루션을 형성합니다.

프로젝트 기술 지원 및 제품 승인

당사 기술팀은 선택 단계부터 배관 시스템 응력 분석 보고서를 받아 각 지지점의 설계 하중 및 변위를 계산하고 적절한 발전소 스프링 지지 유형 및 스프링 상수를 권장하며 자세한 설치 지침을 제공합니다.

우리 공장은 스프링 와이어 입고 재검사, 열처리 후 경도 테스트부터 완제품 강성 테스트까지 완벽한 품질 관리 체인을 유지합니다. ASME, CE 등의 표준에 따라 관련 공정 기록 및 자재 품질 문서를 ​​제공할 수 있습니다. 원자력 기존 섬 및 기타 요구 사항이 높은 프로젝트의 경우 추가 지원 기능 자격 테스트 보고서 및 추적성 문서가 제공될 수 있습니다.

증기 파이프라인 지원 요구 사항이 있는 경우 배관 레이아웃 도면과 응력 데이터를 제공하십시오. 일반적인 모델 목록이 아닌 특정 Power Plant Spring Support 구성 솔루션을 제공합니다. Yangzhou Tianshun의 14년간의 파이프라인 지원 경험과 전 세계 45개국의 프로젝트 데이터를 활용하여 증기 시스템의 안전을 보장하는 동시에 전반적인 조달 및 설치 비용을 제어할 수 있도록 도와드립니다.
