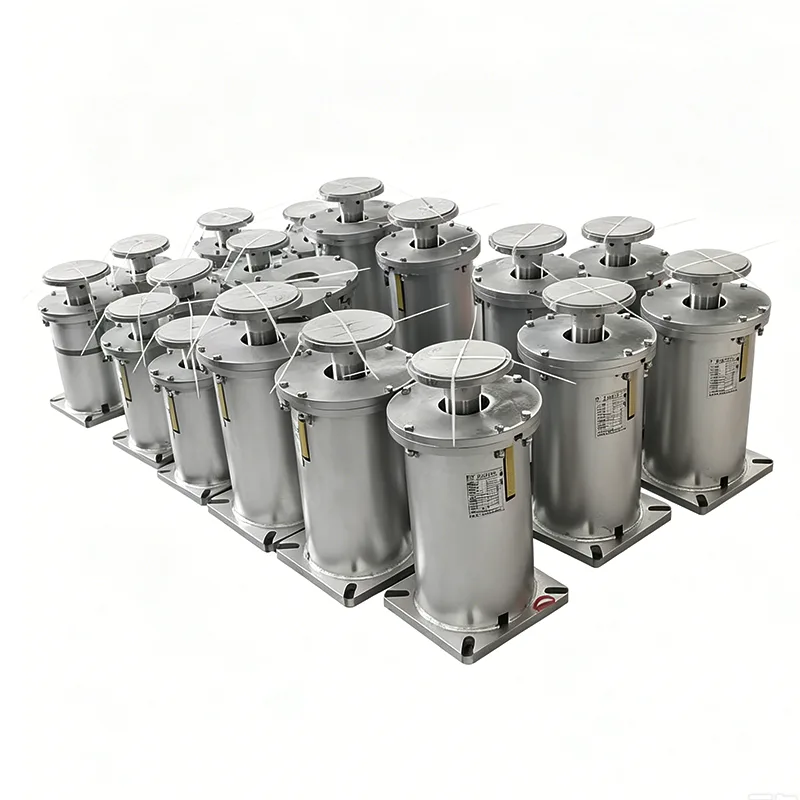

Type F 스프링 행거는 Yangzhou Tianshun Pipeline이 14년간의 업계 경험을 바탕으로 개발한 표준 현수 스프링 지지대이며, 전 세계 산업용 파이프라인 분야에서 가장 널리 사용되는 스프링 행거 모델 중 하나입니다. 2012년 생산 개시 이후 당사는 200만 개 이상의 Type F 스프링 행거를 제조하고 45개 국가 및 지역에 수출했으며 전 세계적으로 300개 이상의 대규모 산업 프로젝트를 수행했습니다. 이 모델은 국제적으로 인정된 표준을 완벽하게 준수하도록 설계되었으며, 글로벌 주요 제조업체의 동일한 모델 제품과 100% 호환성을 달성합니다.
Type F 스프링 행거는 글로벌 다양성과 호환성을 보장하기 위해 다음 국제 표준에 따라 엄격하게 설계 및 제조되었습니다.
▶ ANSI/HG 20644-1998 가변 스프링 지지대 및 행거
▶ GB/T 17116.1-2018 파이프 지지대 및 행거 - 1부: 기술 사양
▶ ASME B31.3 공정 배관
▶ DIN 2545 파이프 스프링 행거
▶ API RP 551 파이프 지지대 및 행거 설계 및 설치
모든 제품은 ISO 9001:2015 품질경영시스템 인증을 통과했으며, 요청 시 CE, API 등 제3자 인증 문서를 제공할 수 있습니다.
F형 스프링 행거는 상단 리프팅 러그를 통해 건물 구조에 연결되고 하단 서스펜션 로드를 통해 파이프라인에 연결되는 상단 현수 구조 설계를 채택합니다. 파이프라인이 수직 열 변위를 겪을 때 스프링은 그에 따라 팽창 및 수축하여 지지력을 자동으로 조정하고 파이프라인 하중을 구조물에 균일하게 전달하여 응력 집중을 방지합니다.
▶ 상부 하우징: Q345B 강판으로 스탬프 처리됨
▶ 원통형 나선형 스프링: 60Si2MnA 합금 스프링강으로 제조
▶ 하중 표시판: 하중 및 변위 눈금이 명확하게 표시되어 있습니다.
▶ 나사 막대 조정: 현장 하중 조정을 위해 M16-M36 사양으로 제공됩니다.
▶ 상하부 연결러그 : 단조가공으로 제작하여 강도를 높였습니다.
▶ 잠금 너트: 이중 너트 풀림 방지 설계
|
모델 |
부하 범위(kN) |
처짐(mm) |
스프링 강성(N/mm) |
조정 범위(mm) |
|
F-05 |
0.1-0.5 |
50 |
10 |
±25 |
|
F-10 |
0.5-1.0 |
50 |
20 |
±25 |
|
F-20 |
1.0-2.0 |
50 |
40 |
±25 |
|
F-30 |
2.0-3.0 |
80 |
37.5 |
±40 |
|
F-50 |
3.0-5.0 |
80 |
62.5 |
±40 |
|
F-80 |
5.0-8.0 |
100 |
80 |
±50 |
|
F-120 |
8.0-12.0 |
120 |
100 |
±60 |
|
F-160 |
12.0-16.0 |
150 |
106.7 |
±75 |
|
F-200 |
16.0-20.0 |
200 |
100 |
±100 |
|
성과지수 |
국가 표준 요구 사항 |
Tianshun Type F 스프링 행거 측정 값 |
|
로드 오류 |
≤±10% |
≤±5% |
|
스프링 영구 변형 |
0.5% 이하 |
0.2% 이하 |
|
피로생활 |
≥50,000주기 |
≥100,000주기 |
|
표면 코팅 두께 |
≥60μm |
≥120μm |
|
용접 접합 강도 |
모재보다 낮지 않음 |
모재 강도 110% |
위 데이터는 회사 실험실의 100% 전체 검사 기록에서 나온 것입니다. 각 제품은 배송 전에 엄격한 하중 테스트와 변위 교정을 거칩니다.
발전소의 증기-물 파이프라인 시스템
석유화학 산업의 공정 파이프라인
도시 중앙난방 배관망
천연가스 전송 파이프라인
제약 및 식품 가공 파이프라인
일반 산업플랜트 파이프라인
단일 러그 서스펜션: 단일 파이프라인에 적합
이중 러그 서스펜션: 고하중 파이프라인에 적합
병렬 설치: 초고하중 파이프라인에 적합
우리는 모든 Type F 스프링 행거의 안정적인 품질을 보장하기 위해 원자재부터 완제품까지 전체 공정 추적 시스템을 구축했습니다.
▶ 원료 관리: 모든 강철은 Baosteel 및 Angang과 같은 주요 철강 공장에서 공급됩니다. 각 재료 배치에는 원본 재료 인증서가 첨부되며 스펙트럼 분석 검증을 거칩니다.
▶ 스프링 제조: 독일 수입 CNC 스프링 기계를 사용하여 코일을 감고 3가지 열처리 공정을 거쳐 내부 응력을 완전히 제거합니다.
▶ 용접 공정: 이산화탄소 가스 차폐 용접을 채택합니다. 모든 용접 부위는 100% 육안 검사와 샘플링 비파괴 테스트를 거칩니다.
▶ 표면 처리: 샌드블라스팅 녹 제거 → 아연이 풍부한 에폭시 프라이머 → 폴리우레탄 탑코트의 3가지 공정, 총 코팅 두께 ≥120μm.
▶ 완제품 검사: 각 제품은 전체 스트로크 하중 테스트를 거쳐 완전한 품질 인증 문서가 발급됩니다.
▶ 빠른 배송: 표준 모델은 재고가 있으며 72시간 이내에 배송 가능합니다.
▶ 선택 지원: 무료 파이프라인 응력 분석 및 지지/행거 선택 계산이 제공됩니다.
▶ 맞춤 서비스: 고객 요구 사항에 따라 연결 치수 및 표면 처리 방법을 조정할 수 있습니다.
▶ 현장 서비스: 전문 엔지니어가 파견되어 설치 및 시운전을 안내합니다.
▶ 보증 서비스: 12개월 보증 기간 동안 보증 기간 동안 결함이 있는 제품을 무료로 수리하거나 교체해 드립니다.
Type F 스프링 행거에 대한 자세한 기술 정보를 원하거나 견적을 받으려면 영업팀에 문의하세요.
Q: Type F 스프링 행거는 다른 제조업체의 동일한 모델 제품과 호환될 수 있습니까?
답: 그렇습니다. 당사의 제품은 국제 표준에 따라 엄격하게 설계 및 제조되었습니다. 설치 치수 및 성능 매개변수는 주요 글로벌 제조업체의 동일한 모델 제품과 완전히 일치하며 직접 교체하여 사용할 수 있습니다.
Q: 이 제품의 최대 작동 온도는 얼마입니까?
A: 표준품의 사용 온도 범위는 -20℃ ~ +450℃입니다. 450℃를 초과하는 고온 조건에서는 내열 스프링강을 사용한 특수 모델을 제공할 수 있습니다.
Q: 용융 아연 도금 표면 처리를 제공할 수 있습니까?
답: 그렇습니다. 표준 페인트 코팅 외에도 다양한 부식 환경에 적응할 수 있도록 용융 아연 도금, 분체 코팅과 같은 다양한 표면 처리 방법도 제공합니다.
