대용량 고정 스프링 행거

2012년부터 제조된 Yangzhou Tianshui의 고용량 일정 스프링 행거. 최대 500kN의 하중, ±5% 하중 편차(±3% 고정밀도 사용 가능), 현장 조정 가능 ±10%, 최대 600mm 이동이 가능한 공장 사전 설정 장치를 구입하세요. 60Si2Mn/50CrVA 스프링, 사전 설정된 핀이 포함되어 있습니다. ISO 9001 인증, 완벽한 추적성. 견적 요청 – 도매 주문 환영. 45개 이상의 국가로 배송됩니다.

문의 보내기

제품 설명

Yangzhou Tianshun은 2012년부터 일정한 하중 스프링 지지대를 설계 및 제조했습니다. 최대 500kN의 설계 하중을 처리하고 그 이상으로 맞춤화가 가능한 당사의 고하중 행거는 100명 이상의 자격을 갖춘 직원이 근무하는 35,000m² 규모의 시설에서 제작됩니다. 모든 장치는 사전 설정, 테스트를 거쳐 45개국 이상의 프로젝트에 대한 전체 문서와 함께 배송됩니다.

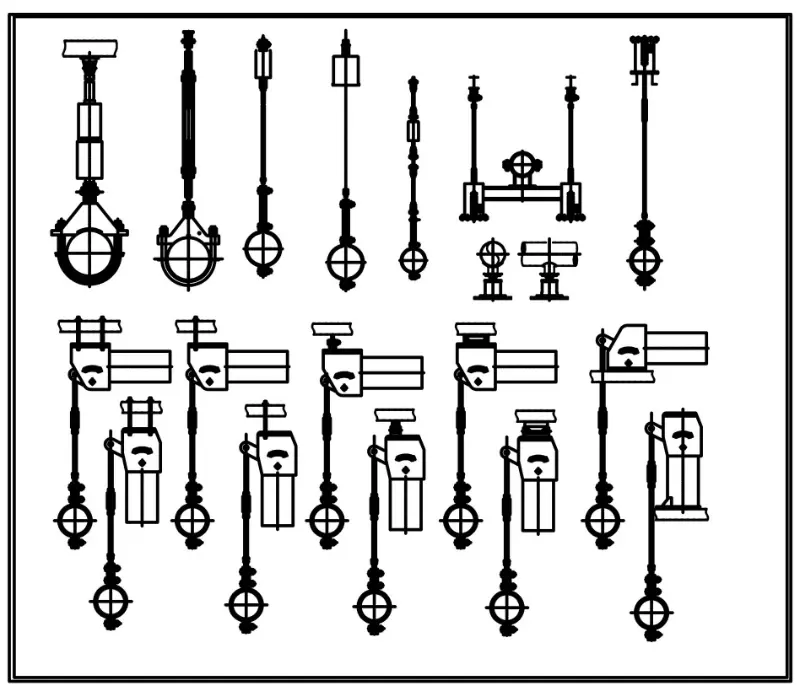

High Capacity Constant Spring Hanger

기술 개요

상수 스프링 행거 사양표	예

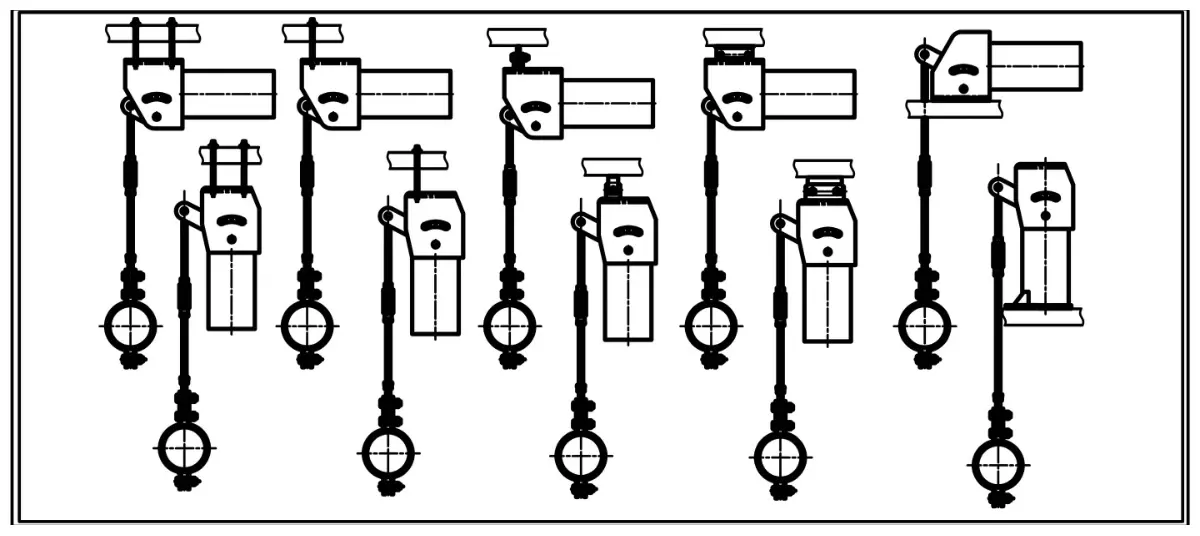

모델/시리즈	PH, LH, 캘리포니아, CS, TH
부하 용량(작동)	0.1kN - 500kN
총 여행	50mm, 100mm, 200mm, 400mm
실제 여행	최대 600mm
부하편차(공차)	±5%(표준) / ±3%(고정밀)
설치 위치	가로 / 세로
하우징 마감	용융 아연 도금 /에폭시
작동 온도.	-20°C ~ +80°C(주변)
스프링 코일 재질	60Si2Mn / 50CrVA
부하 조정 범위	±10%(필드 조정)

매개변수가 기술적으로 호환되는 경우 국가 표준 간에 변환합니다. 설계 하중 및 이동이 선택한 표준의 한계 내에 있는 경우 수정 계수가 적용되지 않습니다.

고하중 파이프 지지대에서 일정한 하중이 중요한 이유

고하중 고정 스프링 행거가 열팽창으로 인해 큰 수직 변위를 겪을 때 가변 스프링 지지대는 스프링이 압축되거나 늘어나면서 저항력을 변경합니다. 이러한 하중 변화는 파이프 벽, 연결된 장비 및 인접한 지지대에 원치 않는 응력을 전달할 수 있습니다. 일정한 스프링 행거는 차가운 위치에서 뜨거운 작동 위치까지 그리고 그 사이의 모든 위치에서 실질적으로 변하지 않는 지지력을 전달함으로써 이 문제를 해결합니다.

이 메커니즘은 크랭크와 커넥팅 로드 어셈블리를 통해 작동하는 압축 스프링을 사용합니다. 메인 피벗 주변의 스프링 토크가 스트로크의 모든 지점에서 부하 토크와 동일하도록 형상이 배열됩니다. 그 결과 파이프가 수직으로 얼마나 멀리 이동하는지에 관계없이 좁은 편차 대역 내에 유지되는 지지력이 생성됩니다.

고부하 신뢰성을 가능하게 하는 설계 기능

좁은 편차로 견고한 부하 용량

표준 모델은 0.1kN에서 500kN까지의 작동 하중을 포괄합니다. 500kN을 초과하는 하중의 경우 고객 도면 및 사양에 따라 맞춤형 지원을 설계합니다. 부하편차는 정격값의 ±5% 이내를 표준으로 하며, 고정밀도 옵션은 ±3%를 달성합니다. 이 엄격한 허용 오차는 배송 전에 교정 벤치에서 확인됩니다.

무거운 수직 이동에도 안정적인 구조

하우징은 보호 인클로저 역할을 하여 건설 잔해와 현장 오염을 스프링과 연결 장치로부터 보호합니다. 50mm, 100mm, 200mm, 400mm의 표준 이동거리를 사용할 수 있으며, 배관 레이아웃에 따라 요구될 경우 최대 600mm의 실제 이동거리도 제공될 수 있습니다. 상한 및 하한 이동 제한 정지 장치가 통합되어 어느 방향으로든 과도한 이동을 방지하고 눈에 보이는 이동 눈금을 통해 설치 팀이 언제든지 위치를 확인할 수 있습니다.

긴 피로 수명을 위해 선택된 스프링 재료

스프링 코일은 60Si2Mn 또는 50CrVA 강철로 감겨 있으며, 두 가지 모두 높은 피로 강도와 수년간의 열 사이클링 동안 일관된 성능을 위해 선택되었습니다. 우수한 재료와 제어된 코일링 공정의 조합은 발전소 및 공정 플랜트에서 예상되는 안정적인 부하 출력과 긴 서비스 간격을 지원합니다.

추측 없이 현장 조정 가능

하중 조정 나사를 사용하면 지지력을 현장에서 미세 조정할 수 있습니다. 나사를 표시된 방향으로 돌리면 부하가 2% 단위로 증가하거나 감소하며, 전체 조정 범위는 모델에 따라 ±10% ~ ±20%입니다. 나사 옆에 있는 다이얼은 조정값을 직접 판독하므로 배관공은 장치를 제거하거나 외부 로드 셀을 사용하지 않고도 필요한 설정을 조정할 수 있습니다.

설치 및 수압 테스트를 단순화하는 사전 설정된 핀

모든 고정 스프링 행거는 고객이 지정한 초기 설치 위치로 설정된 빨간색 사전 설정 핀과 함께 공장에서 출고됩니다. 핀은 메커니즘을 잠그므로 스프링 어셈블리가 더 이상 휘어지지 않고 배관 시스템을 정수압 테스트하거나 화학적으로 청소할 수 있습니다. 당사의 표준 핀은 테스트 중에 정격 작동 부하의 최대 두 배를 견디도록 설계되었습니다. 더 높은 테스트 부하가 예상되는 경우 주문 단계에서 통보된 후 핀 어셈블리를 강화합니다. 시스템을 시운전하기 전에 핀을 제거해야 합니다.

품질 관리 및 추적성

우리의 품질 시스템은 ISO 9001:2015 인증을 받았습니다. 각 고정 스프링 행거는 고객이 지정한 하중에 맞게 조립되고 사전 설정되며 교정된 테스트 스탠드에서 이동됩니다. 편차가 지정된 공차 내에 유지되는지 확인하기 위해 스트로크 전체의 여러 위치에서 하중을 기록합니다. 이러한 테스트 기록은 보관되며 배송 시 제공될 수 있습니다.

스프링 코일, 구조용 강철 및 패스너에 대한 재료 인증은 공장에서 추적 가능합니다. ASME B31.1, B31.3, EN 13480 또는 기타 국제 규정을 준수해야 하는 프로젝트의 경우 당사는 해당되는 경우 용접 절차 자격 및 NDT 보고서를 포함하여 필요한 문서 패키지를 제공합니다.

고용량 고정스프링 행거가 적용되는 곳

이러한 지지대는 파이프 시스템의 수직 변위가 크고 지지력 변화를 견딜 수 없는 곳에 설치됩니다. 일반적인 설치에는 화력 및 원자력 발전소의 주 증기 라인, 고온 재가열 배관, 보일러 급수 라이저, 정유소 및 화학 플랜트의 고온 공정 배관이 포함됩니다. 각각의 경우 행거는 차가운 곳에서 뜨거운 곳까지 거의 일정한 하중을 유지하여 터빈 연결부, 용기 노즐 및 기타 민감한 장비에 원하지 않는 응력이 전달되는 것을 방지합니다.

자주 묻는 질문

고정 스프링 행거는 가변 스프링 지지대와 어떻게 다릅니까?

가변 스프링 지지대는 스프링이 편향됨에 따라 하중을 변경합니다. 이는 파이프가 차가운 상태와 뜨거운 상태에서 다른 힘을 느낀다는 것을 의미합니다. 일정한 스프링 행거는 전체 스트로크에 걸쳐 지지력이 거의 동일하게 유지되도록 설계되었습니다. 이는 하중 변동이 파이프 시스템에 응력을 전달하는 것을 방지합니다. 이는 수직 이동이 큰 중요한 라인에서 특히 중요합니다.

Tianshun은 500kN 이상의 정격 행거를 제조할 수 있습니까?

예. 우리는 고용량 지원을 맞춤형 엔지니어링 주문으로 취급합니다. 설계 도면을 보내거나 하중, 이동, 끝 연결 및 해당 코드를 지정할 수 있습니다. 우리 엔지니어링 팀은 이에 따라 행거를 설계하고 제조 전에 승인 도면을 제공합니다.

빨간색 사전 설정 핀의 목적은 무엇이며, 언제 제거해야 합니까?

사전 설정된 핀은 행거를 초기 설치 위치에 고정합니다. 스프링이 움직이지 않고도 파이프 시스템을 채우고, 수압 테스트를 수행하거나 화학적으로 청소할 수 있도록 메커니즘을 견고하게 유지합니다. 모든 테스트가 완료된 후 시스템이 정상 작동하도록 시운전하기 전에만 핀을 제거해야 합니다. 작동 중에 제자리에 놔두면 행거가 작동하지 않을 수 있습니다.

어떤 국제 표준을 준수할 수 있나요?

우리는 GB/T 17116.1, NB/T 47039, MSS SP-58, ASME B31.1/B31.3, EN 13480-3, VGB-R 510 L 및 JIS B 8501에 일정한 스프링 행거를 정기적으로 공급합니다. 프로젝트에 다른 표준이 필요한 경우 사양을 보내주시면 준수 여부를 확인해 드리겠습니다.

부식성 환경이나 해양 환경에 맞게 하우징 마감을 조정할 수 있습니까?

당사의 표준 마감재는 용융 아연 도금 및 에폭시 도장 처리되어 있습니다. 부식성이 높은 환경의 경우 특수 코팅 시스템을 적용하거나 스테인리스 스틸로 하우징을 제작할 수 있습니다. 적절한 보호 시스템을 제안할 수 있도록 문의 시 환경 조건을 명시해 주십시오.

지불 조건과 일반적인 배송 시간은 어떻게 됩니까?

우리는 은행 송금으로 결제를 허용합니다. 배송 시간은 주문 수량과 맞춤 설정의 복잡성에 따라 다르지만 표준 고정 스프링 행거는 일반적으로 주문 확인 후 4~6주 이내에 제조 및 사전 설정이 가능합니다. 신속한 배송은 계약 협상 중에 논의되고 합의될 수 있습니다.

천순과 함께 일하기

고하중 고정 스프링 행거에 대해 문의하시면, 상업적인 용어뿐만 아니라 파이프 지지대 설계를 이해하는 전담 계정 관리자가 배정됩니다. 당사의 엔지니어링 팀은 귀하의 하중, 이동 및 배관 표준 요구 사항을 검토하고 24시간 이내에 기술 제안으로 응답합니다. 비표준 이동, 확장된 온도 범위, 특수 재료 또는 프로젝트별 문서와 같은 맞춤형 구성은 당사의 일반적인 공급 범위의 일부로 처리됩니다.

배송 후 설치 지침, 사전 설정된 핀 제거 지침 및 유지 관리 조언을 제공합니다. 우리 사업의 70% 이상이 주기마다 예측 가능한 성과를 내기 위해 우리의 지원에 의존하는 고객의 반복 주문에서 비롯됩니다.

Yangzhou Tianshun Pipeline Technology Co., Ltd.

35,000m² 규모의 시설, 중국 장쑤성 — 45개국 이상으로 수출.

하중을 안정적으로 유지하여 파이프에 충격이 가해지지 않도록 하는 일정한 스프링 행거.
