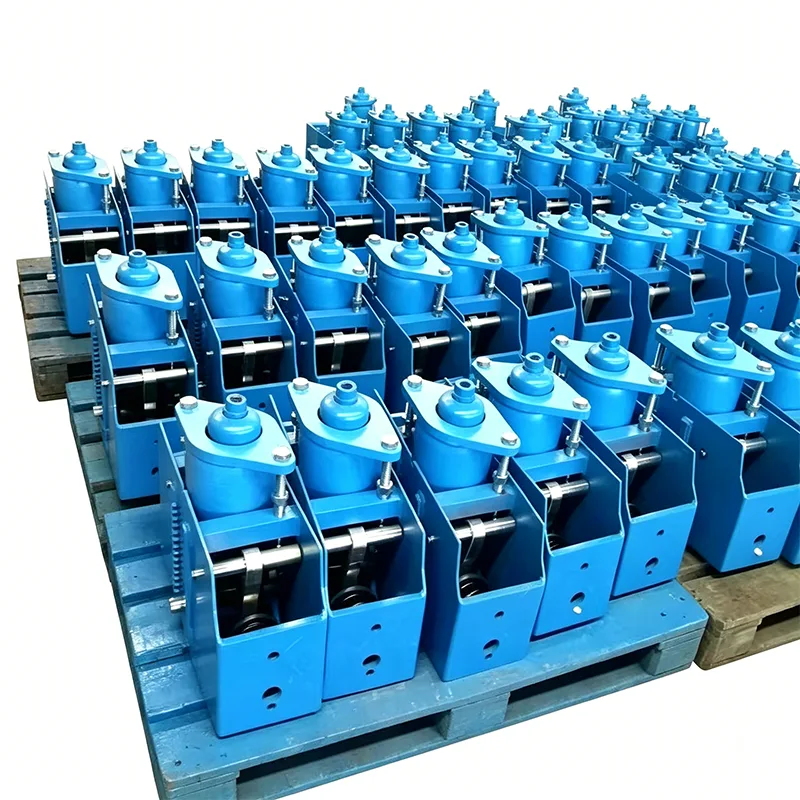

화학공장 항시 스프링 지지대

2012년에 설립된 Yangzhou Tianshun Pipeline Technology는 산업용 파이프라인 지원 제품 분야에서 14년간의 헌신적인 R&D 및 생산 경험을 보유하고 있습니다. 당사의 화학 플랜트 Constant Spring Support는 연속 생산 및 복잡한 작업 조건이라는 화학 산업의 특성을 위해 특별히 개발된 핵심 제품으로 전 세계적으로 수십 개의 화학 산업 프로젝트에 사용되었습니다.

일정한 스프링 지지대/행거의 유형 테스트에서 얻은 하중 변위 곡선. 가로축은 변위를 나타내고 세로축은 하중을 나타냅니다. 곡선은 전체 작업 이동에 걸쳐 대략 수평을 유지하며 열팽창 및 수축으로 인해 배관이 휘어질 때 지지력이 기본적으로 일정하게 유지된다는 것을 보여줍니다.

이 유형 테스트는 고정 스프링 장치의 하중 불변성, 전체 이동 안정성 및 작동 신뢰성을 검증합니다. 모든 생산 단위는 배송 전에 부하 교정을 거치며, 부하 편차는 ANSI/MSS-SP-58-2018 및 NB/T47038-2013에 따라 ±6% 이내로 제어됩니다.

본 제품은 주증기 배관 및 기타 고온·고압 배관 등 열변위가 큰 산업용 배관 시스템에 적용 가능합니다.

핵심 제품 기능 및 가치

화학 공장 파이프라인은 중간 온도 변동으로 인해 상당한 열 변위를 발생시킵니다. 일반 행거의 지지 하중은 변위에 따라 달라지므로 파이프라인 변형, 연결된 장비 손상, 심지어 매체 누출 위험까지 쉽게 유발합니다.

스프링 토크 균형 메커니즘을 통해 Chemical Plant Constant Spring Support는 파이프라인 열 변위의 전체 스트로크에 걸쳐 일관된 지지력을 제공하여 파이프라인 열 팽창 및 수축으로 인한 추가 응력을 완전히 제거하고 화학 파이프라인의 장기적으로 안정적인 작동을 보장합니다.

제품 기술 사양

상수 스프링 행거 사양표	예
모델/시리즈	PH, LH, 캘리포니아, CS, TH
부하 용량(작동)	0.1kN - 500kN
총 여행	50mm, 100mm, 200mm, 400mm
실제 여행	최대 600mm
부하편차(공차)	±5%(표준) / ±3%(고정밀)
설치 위치	수평 / 수직
하우징 마감	용융 아연 도금 / 에폭시
작동 온도.	-20°C ~ +80°C(주변)
스프링 코일 재질	60Si2Mn / 50CrVA
부하 조정 범위	±10%(필드 조정)

화학 시나리오에 대한 독점적인 적응 이점

높은 부식성, 연중무휴 연속 작동 및 엄격한 안전 요구 사항이라는 화학 공장의 특성을 대상으로 이 제품은 특별히 최적화되었습니다.

▶  부식 방지 맞춤화: 스테인레스 스틸 하우징, 두꺼운 부식 방지 코팅, 내산성 도금을 포함한 맞춤 솔루션으로 부식성 화학 공장 환경에 적응 가능

▶  높은 피로 강도: 코어 스프링은 10,000번의 전체 행정 피로 테스트를 거쳐 장기간 중단 없는 화학 시설 작동에 적합합니다.

▶  정확하고 일정한 힘 제어: 부하 편차를 ±5% 이내로 엄격하게 제어하여 응력 집중으로 인한 파이프라인 인터페이스 누출 및 장비 손상을 제거합니다.

▶  현장 디버깅 없음: 배송 전 사전 압축 및 보정을 거쳐 2차 조정 없이 현장에서 직접 끌어 올려 설치하여 프로젝트 가동 중지 시간을 줄입니다.

생산 및 품질 관리 시스템(전문성 보증)

배송 전 모든 제품에 대해 포괄적인 사내 테스트가 수행됩니다.

배송 전 각 제품은 완전한 사내 테스트 과정을 거칩니다. 이 프로세스에는 치수 및 육안 검사, PMI(Positive Material Identification), 경도 테스트, 해당되는 경우 MT/PT 비파괴 테스트, 하중-변위 곡선을 사용한 스프링 하중 테스트 및 코팅 두께 측정이 포함됩니다. 공장 테스트 보고서(FTR) 및 재료 테스트 보고서(MTR)가 제공됩니다.

제3자 인증에 대한 설명

내부 테스트는 ILAC가 인증한 제3자 테스트와 동일하지 않습니다. 제3자 입회시험이나 실험실 시험이 필요한 경우 별도의 선택서비스로 제공될 수 있습니다.

선택적인 제3자 검사 서비스(별도 견적)

1. 재료 테스트

이 서비스에는 화학 성분 분석, 인장 시험, 샤르피 저온 충격 시험 및 경도 시험이 포함됩니다.

2. NDT 용접

사용 가능한 방법에는 MT(자성 입자 테스트), PT(액체 침투 테스트), UT(초음파 테스트) 및 RT(방사선 검사)가 있습니다.

3. 스프링 하중 성능 테스트

하중-변위 곡선이 포함됩니다.

4. 용융아연도금/에폭시코팅 부식방지 검사

5. 입회 테스트, 공장 감시 및 선적 전 검사(PSI)

우리의 차별화된 장점

LISEGA 국제 파이프 지원 시스템에 대한 벤치마킹

당사의 제품 로드 정확도, 테스트 표준 및 문서화 시스템은 LISEGA 국제 파이프 지원 시스템을 기준으로 벤치마킹되었습니다.

표준 국내 공급업체 그 이상

제품 자체만 제공하는 표준 국내 제조업체와 달리 당사는 모든 스프링 유닛에 하중-변위 곡선을 제공합니다. 또한 제3자 SGS 테스트 및 입회 검사 준비를 돕고 해외 프로젝트에 대한 PE/CPE 엔지니어의 문서 검토를 지원합니다.

프로젝트 수행 및 서비스 보증(권위 및 신뢰성)

14년 이상 당사의 화학 공장 지속적인 스프링 지원은 여러 EPC 계약자와 장기적인 반복 파트너십을 통해 중국, 동남아시아, 유럽 및 남미 전역의 정유소, 정밀 화학 단지 및 제약 프로젝트에 배치되었습니다.

▶  모든 제품에는 완전한 자재 인증서 및 검사 보고서가 함께 제공되며 화학 프로젝트 안전 승인 사양을 준수합니다.

▶  전체 수명주기 지원: 판매 전 부하 계산, 현장 설치 안내, 24시간 판매 후 기술 응답

▶  장쑤성 생산 기지에는 전용 화학 프로젝트 물류 채널이 있어 긴급 주문에 대한 신속한 배송이 가능합니다.

협력정보

귀하의 화학 프로젝트에 맞춤형 화학 플랜트 지속적인 스프링 지지가 필요하거나 고온 및 강한 부식과 같은 특수 작업 조건에 대한 설계 조정이 필요한 경우 당사 기술 팀에 직접 문의하십시오. 완벽한 선택 솔루션과 견적을 제공해드립니다.
